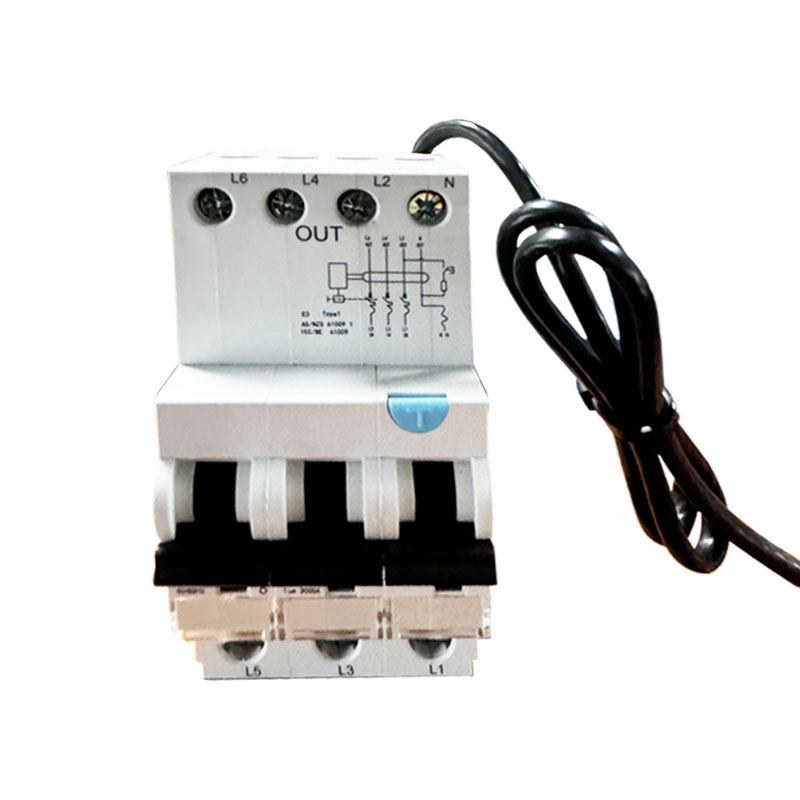

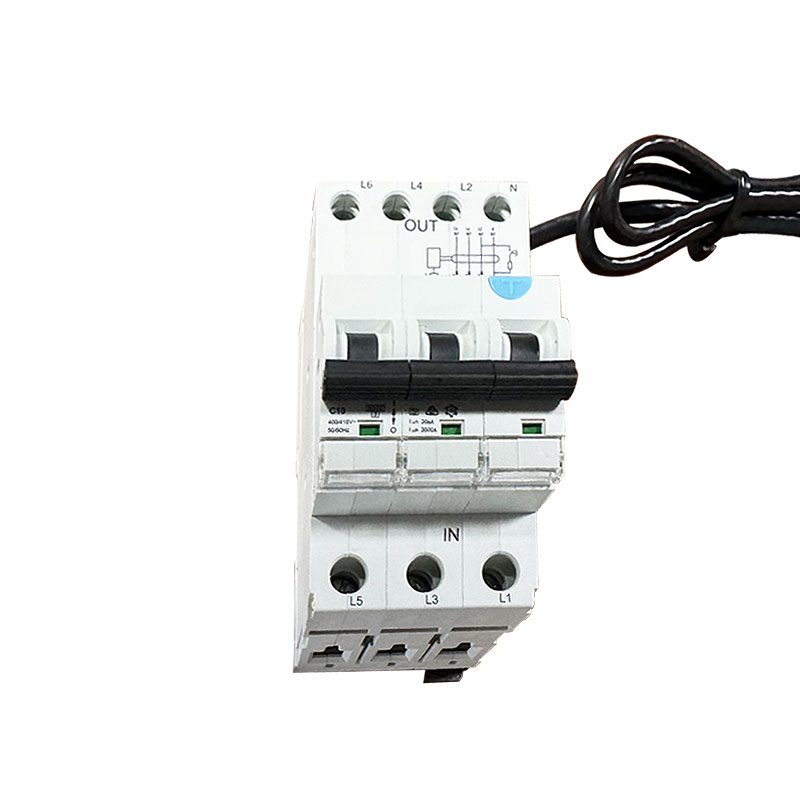

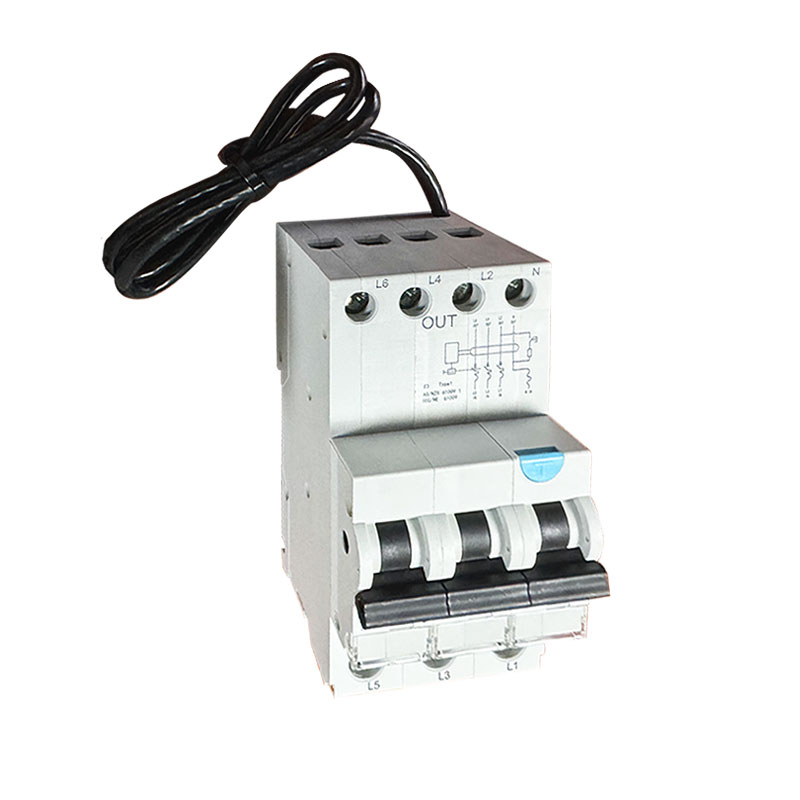

6ka 3p+N noplūdes ķēdes pārtraucējs a (AC) tipa RCBO ar kabeli

SONTUOEC ir viens no Ķīnas piegādātājiem/ražotājiem, kas specializējas dažādu mazu elektroierīču ražošanā. 6ka 3P+N noplūdes ķēdes pārtraucējs a (AC) tipa RCBO ar kabeli galvenokārt tiek izmantots maiņstrāvas 50Hz (60Hz), nominālais spriegums 110/220V, sadales sistēma 120A līdz 40A. RCBO STRO3-40L ir vienāds ar MCB+RCD funkciju; To izmanto aizsardzībai pret elektrošoku un cilvēku netiešo kontaktu aizsardzību, elektroiekārtu aizsardzībai, kad cilvēka ķermenis pieskaras elektrībai vai elektrotīkla noplūdes strāva pārsniedz noteikto vērtību, kā arī aizsardzībai pret pārslodzi un īssavienojumu.

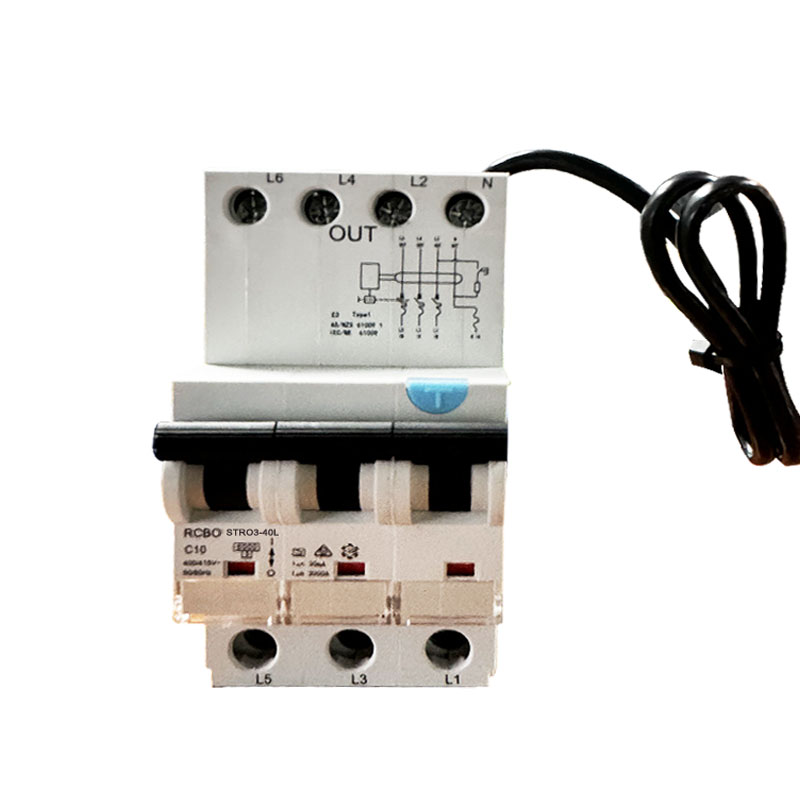

Modelis:STRO3-40L

Nosūtīt pieprasījumu

Produkta apraksts

Tehniskie dati:

Sandards

IEC/EN61009-1

Elektriskās īpašības

Tips (vilnis uztvertā zemes noplūdes forma)

Elektromagnētiskais veids

Nominālā strāva In

A, AC

Poļi

(1P+N)

Nominālais spriegums

110/220,120V

Nominālā strāva:

6,10,16,20,25,32,40A

Nominālā jutība I△n

0,01,0,03,0,1

Izolācijas spriegums Ui

500

Nominālā atlikumu veidošana un

500

pārrāvuma spēja I△m

Īssavienojuma strāva I△c

6000

SCPD drošinātājs

6000, 10000A

BitmapBitmapBitmapBitmap

Nominālā frekvence

50/60

Piesārņojuma pakāpe

Mehāniskās īpašības

Elektriskie dzīvi

4000

Mehāniskais mūžs

4000

Aizsardzības pakāpe

IP20

Apkārtējās vides temperatūra

ºC

-5~+40 (Speciālo pieteikumu, lūdzu, skatiet temperatūras kompensācijas korekcija)

(ar dienas vidējo temperatūru ≤35ºC)

Uzglabāšanas temperatūra

ºC

-25~+70

Uzstādīšana

Terminālis savienojuma veids

Kabelis/U veida kopnes/tapas tipa kopne

Termināla izmērs augšā/apakšā kabelim

mm²

AWG

18-5

Termināla izmērs augšā/apakšā priekš kopne

mm²

AWG

18-5

Pievilkšanas griezes moments

N^*m

In-lbs

Montāža

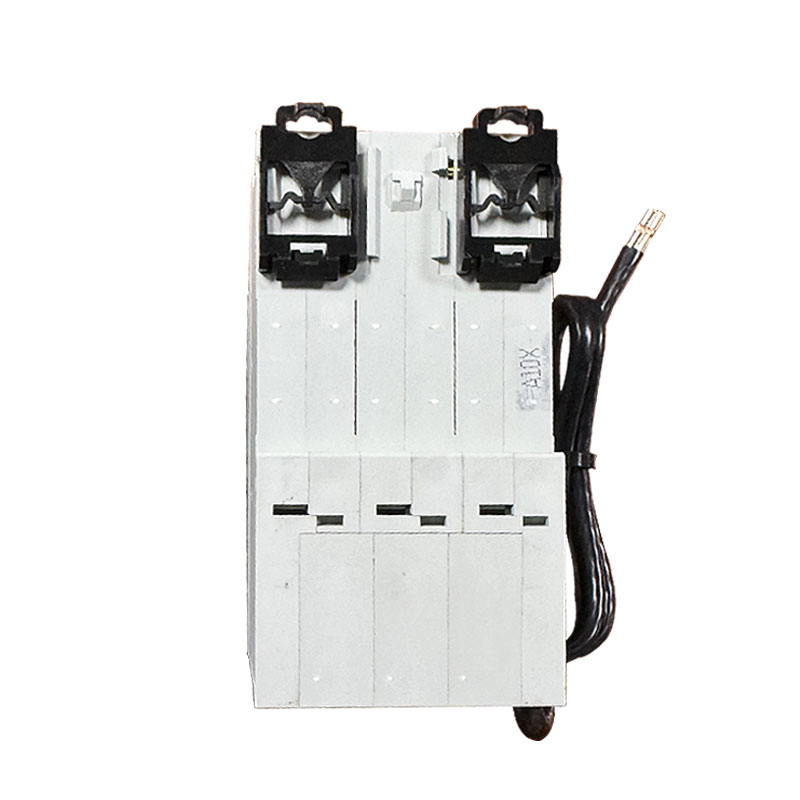

Ieslēgts DIN sliede EN 60715(35mm) ar ātrās klipšu ierīces palīdzību

Savienojums

No augšā un apakšā

Galvenās funkcijas un funkcijas

Aizsardzība pret atlikušo strāvu: kad atlikušā strāva (t.i., noplūdes strāva) ķēdē sasniedz iepriekš iestatīto vērtību, RCBO spēj ātri rīkoties, lai pārtrauktu ķēdi, tādējādi novēršot elektriskās strāvas trieciena negadījumus un elektriskus ugunsgrēkus.

Aizsardzība pret pārslodzi: ja strāva ķēdē pārsniedz RCBO nominālo strāvu, tā noteiktā laika periodā spēj atslēgt ķēdi, tādējādi novēršot ķēdes bojājumus vai pārslodzes izraisītas ugunsnelaimes.

Aizsardzība pret īssavienojumu: ja ķēdē notiek īssavienojums, RCBO var ātri rīkoties, lai pārtrauktu īssavienojuma strāvu un aizsargātu ķēdes un aprīkojuma drošību.

B veida izlaišanas raksturlielumi: Kā minēts iepriekš, B tipa RCBO ir īpaši piemērotas slodzēm, kas nav jutīgas pret momentānām pārslodzēm, bet ir jutīgas pret ilgstošām pārslodzēm.

Lietojumprogrammu scenāriji

6ka 3p+N noplūdes ķēdes pārtraucējs a (AC) tipa RCBO ar kabeli tiek plaši izmantots vietās, kur ir nepieciešamas dažādas ķēdes aizsardzības funkcijas, īpaši ķēdēs, kurās tiek izmantotas slodzes ar īpašām prasībām attiecībā uz pārslodzes raksturlielumiem. Piemērs:

Dzīvojamās un komerciālās ēkas: izmanto, lai aizsargātu apgaismojuma ķēdes, kontaktligzdas ķēdes utt., lai nodrošinātu personīgo drošību un aprīkojuma drošību.

Industriālās vietas: dažādu industriālo iekārtu, piemēram, pretestības sildītāju, kvēlspuldžu u.c. aizsardzībai, lai novērstu iekārtu bojājumus vai ugunsnelaimes, ko izraisa pārslodze vai noplūde.

Lauksaimniecība un dārzkopība: izmanto, lai aizsargātu lauksaimniecības iekārtas, piemēram, siltumnīcas, apūdeņošanas sistēmas utt., Lai nodrošinātu normālu iekārtu darbību un personāla drošību.

Piesardzības pasākumi un apkope

Pareiza nominālās strāvas izvēle: izvēloties 6ka 3p+N noplūdes ķēdes pārtraucēju a (AC) tipa RCBO ar kabeli, atbilstošā nominālās strāvas vērtība ir jāizvēlas, pamatojoties uz nominālo strāvu un slodzes raksturlielumiem.

Periodiskā pārbaude un apkope: periodiski pārbaudiet un uzturiet RCBO, lai pārliecinātos, ka tas darbojas uzticami, ir droši savienots un nav bojāts vai korozija.

Izvairieties no nepareizas darbības: Instalējot un lietojot, jāuzmanās, lai RCBO neuzstādītu vidē, kas ir jutīga pret traucējumiem, lai novērstu tā nepareizu darbību.

Savlaicīga kļūdu novēršana: ja RCBO neizdodas vai darbojas, ir jānosaka cēlonis un savlaicīgi jāveic traucējummeklēšana, lai nodrošinātu ķēdes drošu darbību.
