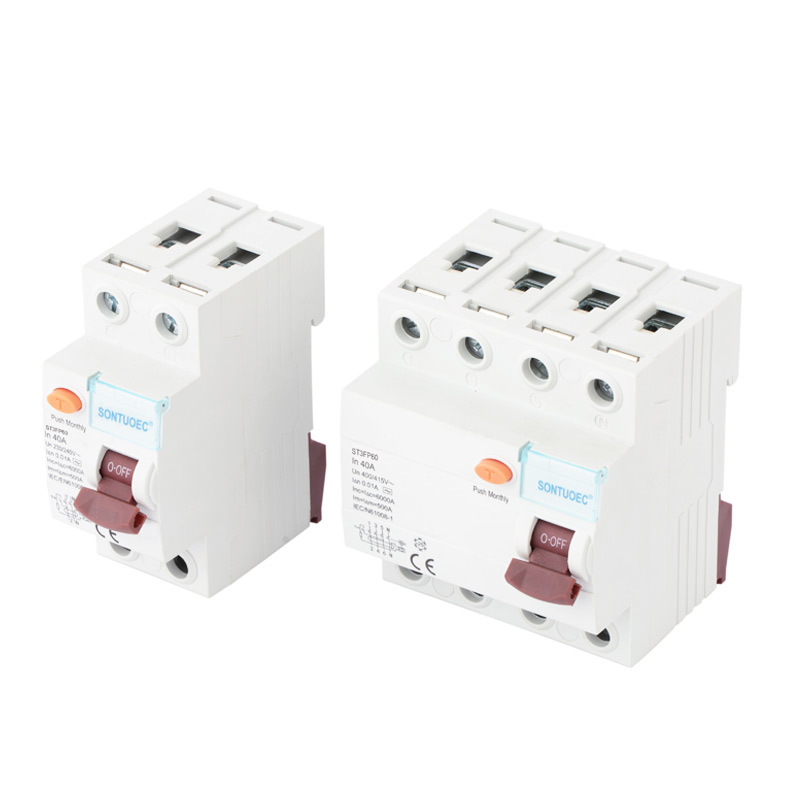

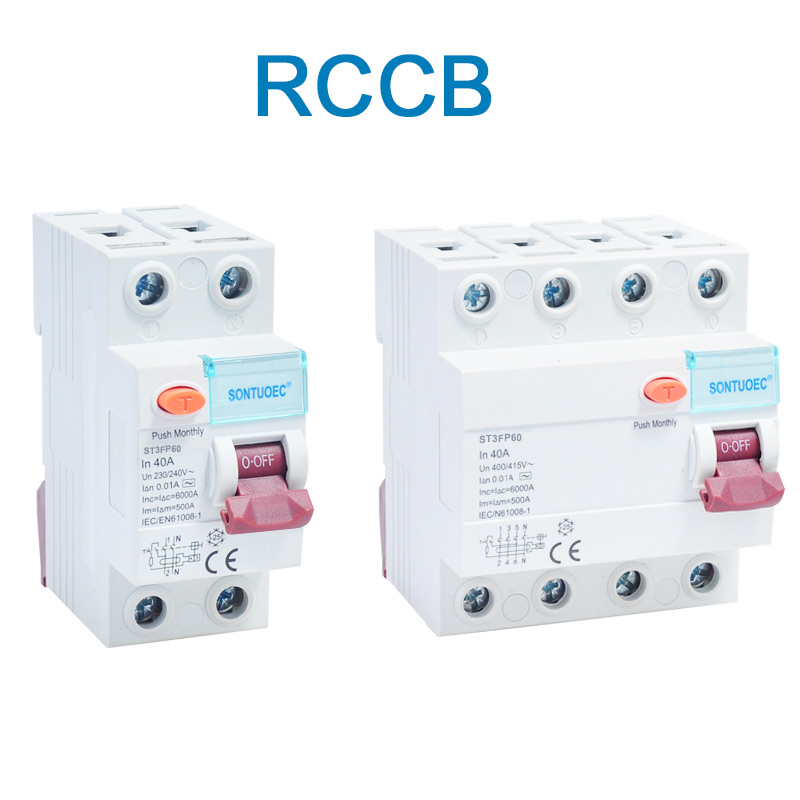

4P 40A/10mA atlikušās strāvas ķēdes pārtraucējs

4P 40A/10mA atlikušās strāvas ķēdes pārtraucējs ir atlikušās strāvas ķēdes pārtraucējs ar 4 poliem (t.i., 3-fāzu ugunsdzēsības un nulles vadiem), kura nominālā jauda ir 40 ampēri un spēj automātiski atslēgt ķēdi, ja tiek konstatēts, ka atlikušā strāva ķēdē ir 10 miliampēri vai lielāka. Ierīci galvenokārt izmanto, lai novērstu elektrisko ugunsgrēku un elektrotraumu negadījumus, kā arī lai nodrošinātu personas un aprīkojuma drošību.

Modelis:ST3FP60

Nosūtīt pieprasījumu

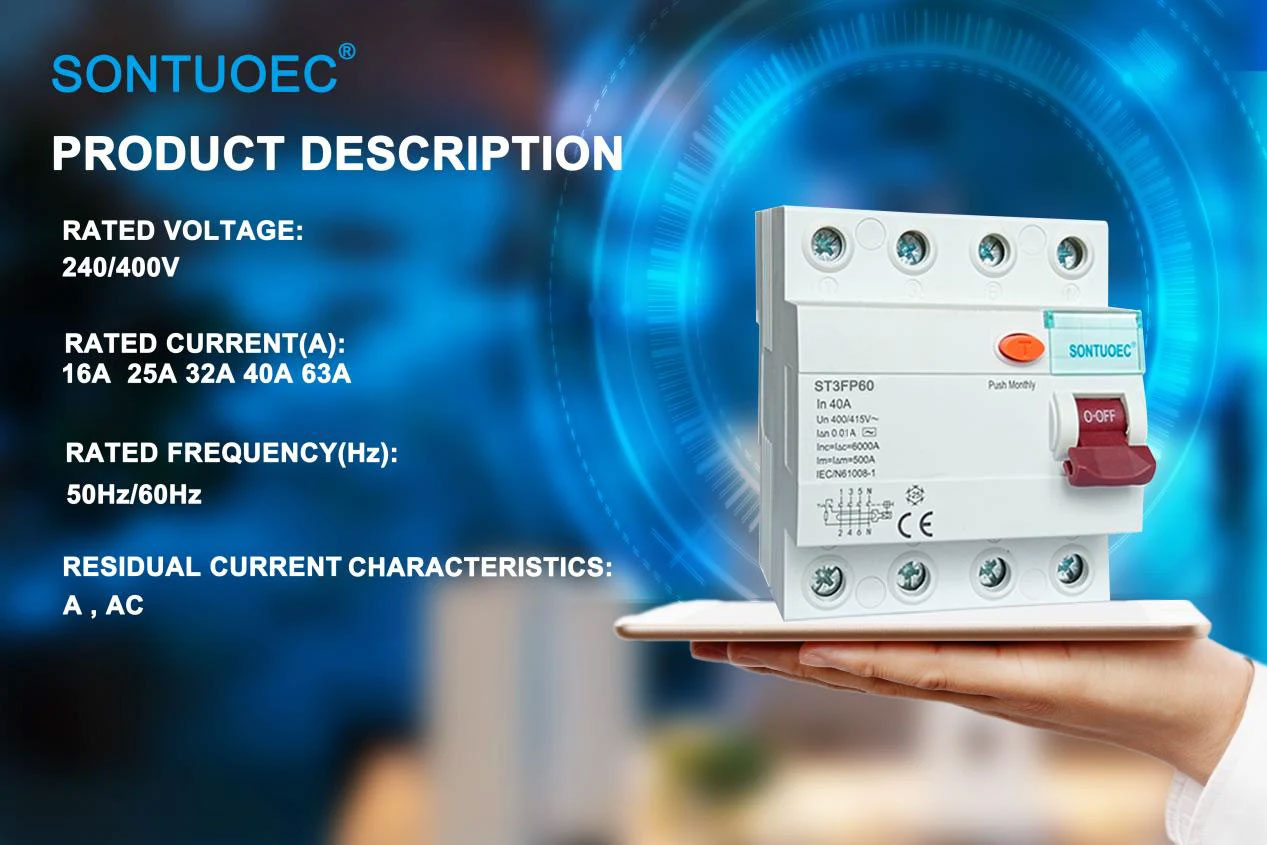

Produkta apraksts

Modelis:	ST3FP60
STANDARTS	IEC61008-1
Atlikušās strāvas raksturlielumi:	Un, un

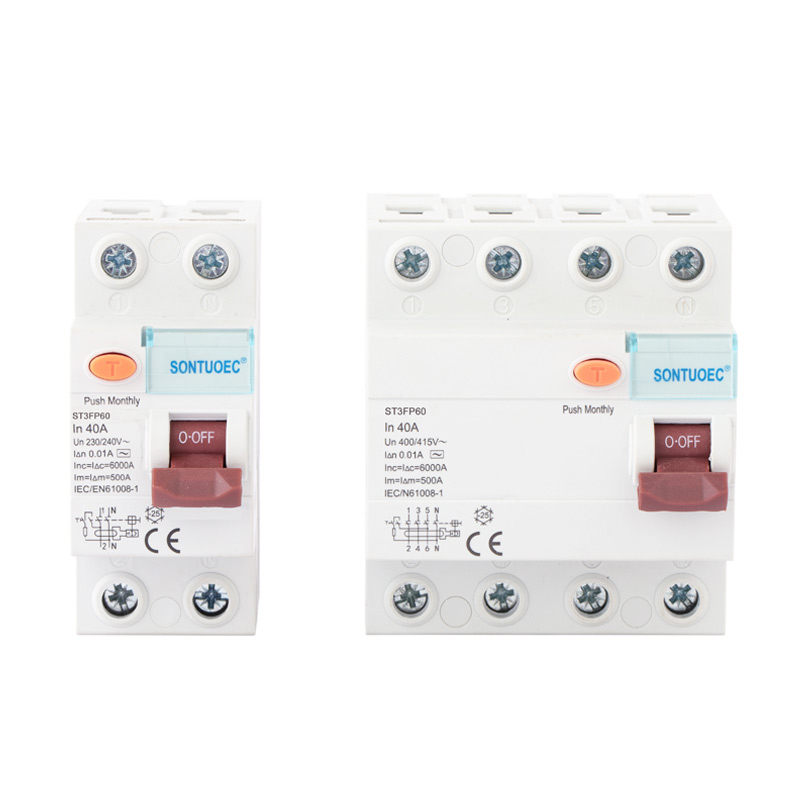

Pola Nr.:	2P, 4P
Nominālā strāva:	16A, 25A, 32A, 40A, 63A;
Nominālais spriegums:	230/400V maiņstrāva
Nominālā frekvence:	50/60 Hz
Nominālā atlikušā darba strāva IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominālā atlikušā nedarba strāva I Δnr:	≤0,5IΔn
Nominālā nosacītā īsslēguma strāva Inc:	6000A
Nominālais nosacīts atlikušais īssavienojums pašreizējais IΔc:	6000A
Brauciena ilgums:	Tūlītēja atvienošana≤0,1 sek
Atlikušās atslēgšanas strāvas diapazons:	0,5IΔn~IΔn
Elektromehāniskā izturība:	4000 cikli
Stiprinājuma griezes moments:	2,0 Nm
Savienojuma terminālis:	Skrūvējamā spaile Pīlāra spaile ar skavu
Uzstādīšana:	35 mm Din sliedes stiprinājums

Darbības princips

Šī ķēdes pārtraucēja darbības princips ir balstīts uz strāvas līdzsvara principu. Normālos apstākļos strāvām, kas ieplūst un iziet no ķēdes, jābūt vienādām līnijā, kas iet caur slodzi. Tomēr, ja līnijā ir izolācijas kļūme vai cilvēks saskaras ar ķēdi, tas var izraisīt strāvas noplūdi, radot nelīdzsvarotu strāvu ķēdē un no tās. Šajā brīdī strāvas transformators ķēdes pārtraucēja iekšpusē atklās šo nesabalansēto strāvu un pārveidos to elektriskajā signālā. Elektroniskā shēma pastiprinās, salīdzinās un apstrādās šo signālu, un, kad signāls sasniegs iepriekš iestatīto slieksni, t.i., kad atlikušā strāva sasniegs vai pārsniedz 10 miliamperus, ķēdes pārtraucējs ātri pārtrauks ķēdi.

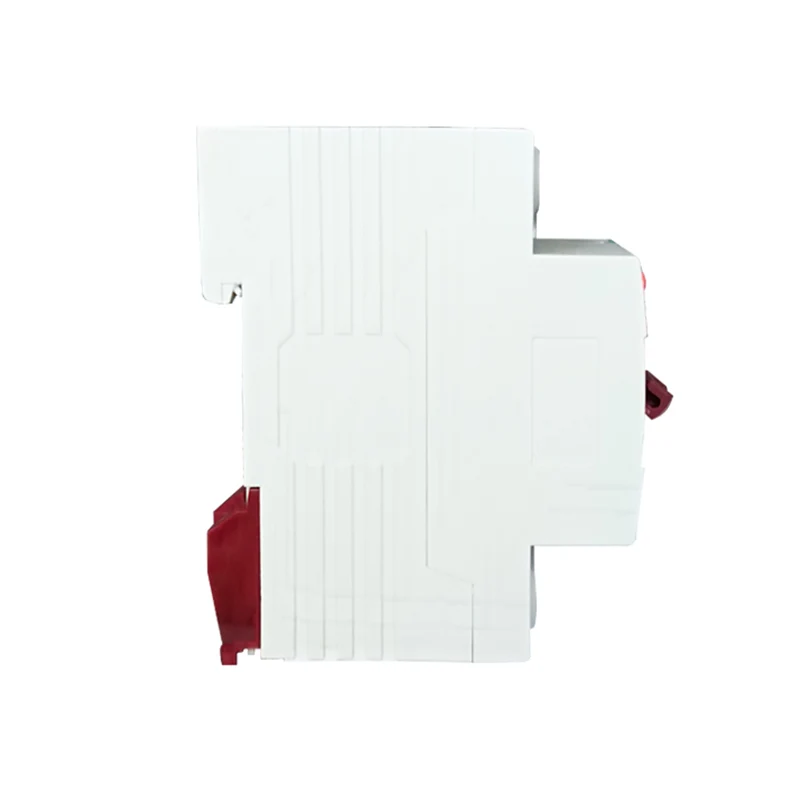

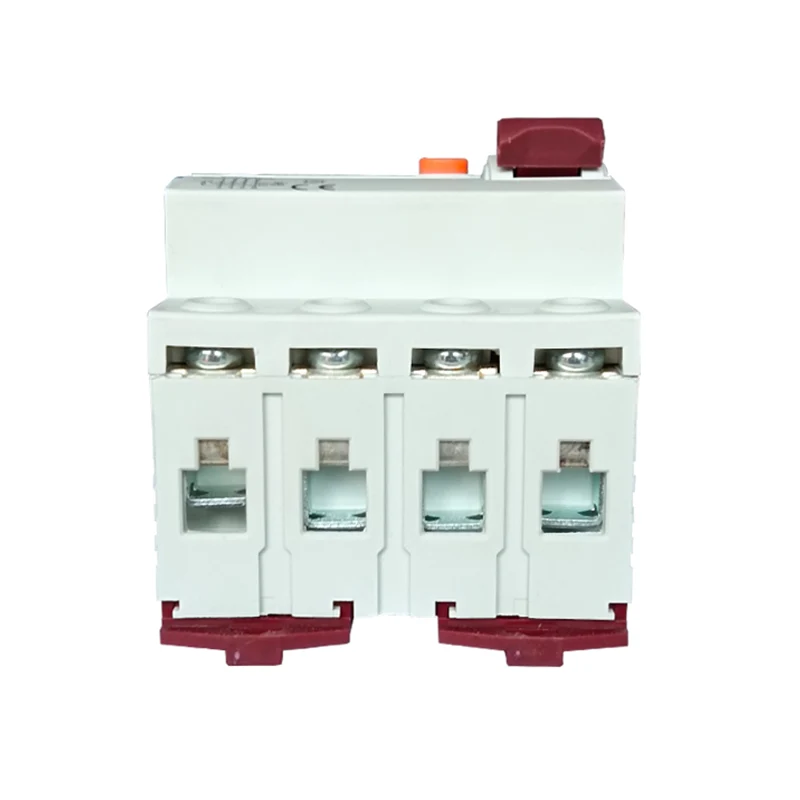

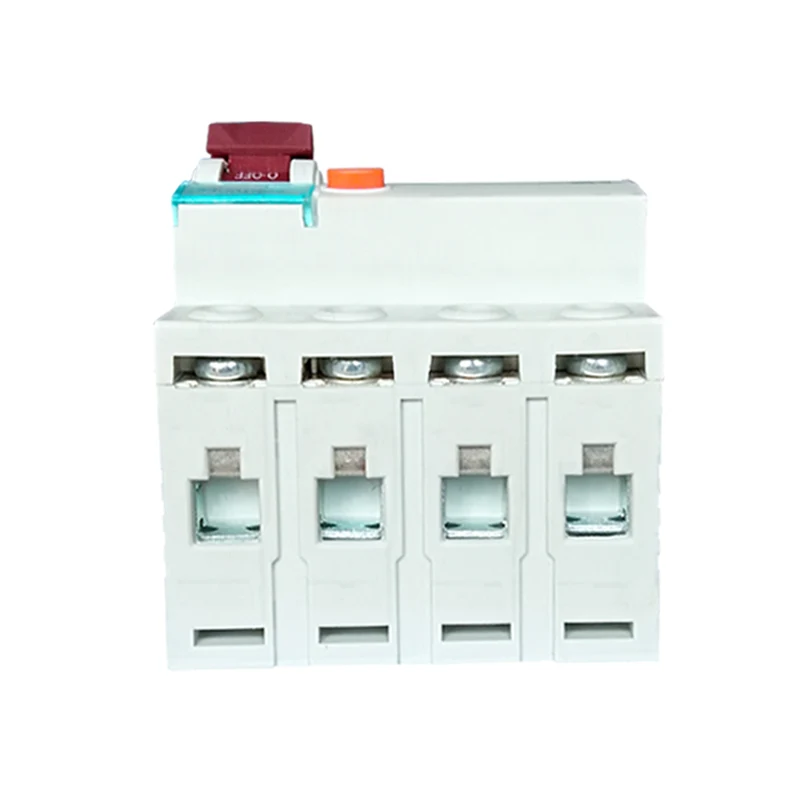

4P 40A/10mA Residual Current Circuit Breaker

Galvenās iezīmes

Augsta jutība: spēj noteikt nelielu noplūdes strāvu (10 mA) un savlaicīgi atvienot ķēdi, lai novērstu elektriskās strāvas ugunsgrēkus un elektriskās strāvas trieciena negadījumus.

Ātra reakcija: tiklīdz tiek konstatēta noplūdes strāva, ķēdes pārtraucējs ļoti īsā laikā (parasti desmitos milisekundēs) pārtrauks ķēdi.

Daudzpusība: papildus pamata noplūdes aizsardzības funkcijai ķēdes pārtraucējam var būt arī pārslodzes un īssavienojuma aizsardzības funkcijas.

Viegli uzstādāms un apkopjams: tas parasti izmanto modulāru dizainu, ko ir viegli uzstādīt un demontēt. Tajā pašā laikā tā vienkāršā iekšējā struktūra padara to viegli kopjamu un kapitālremontu.
