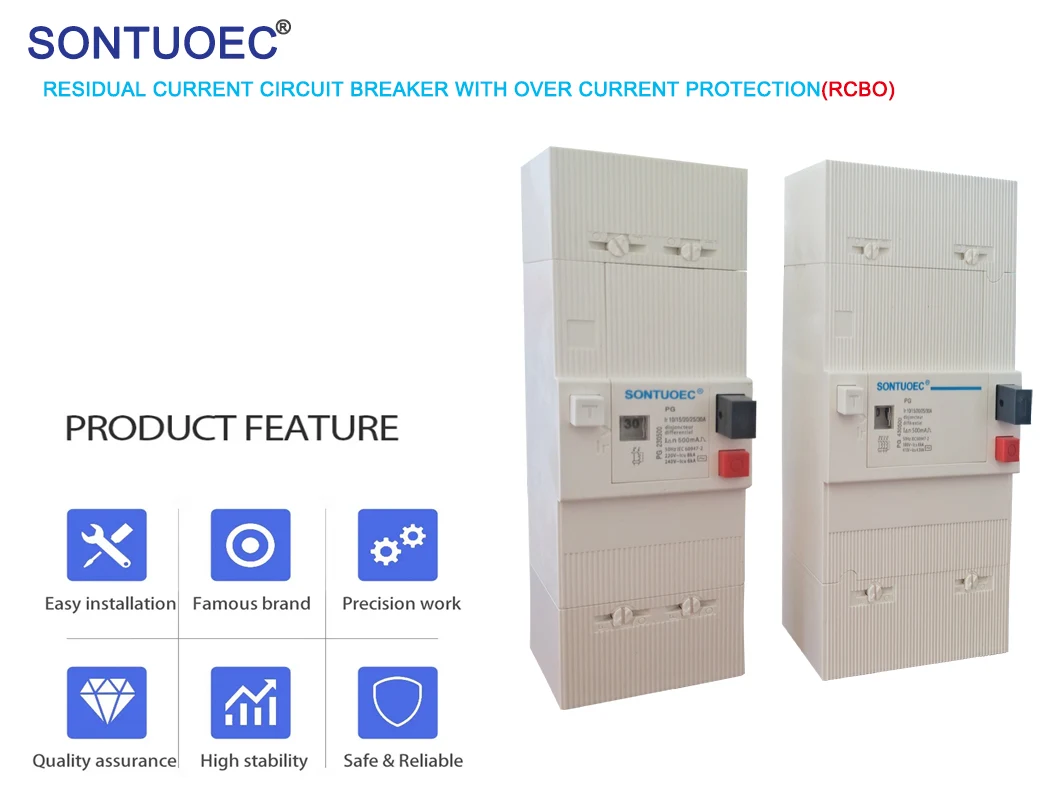

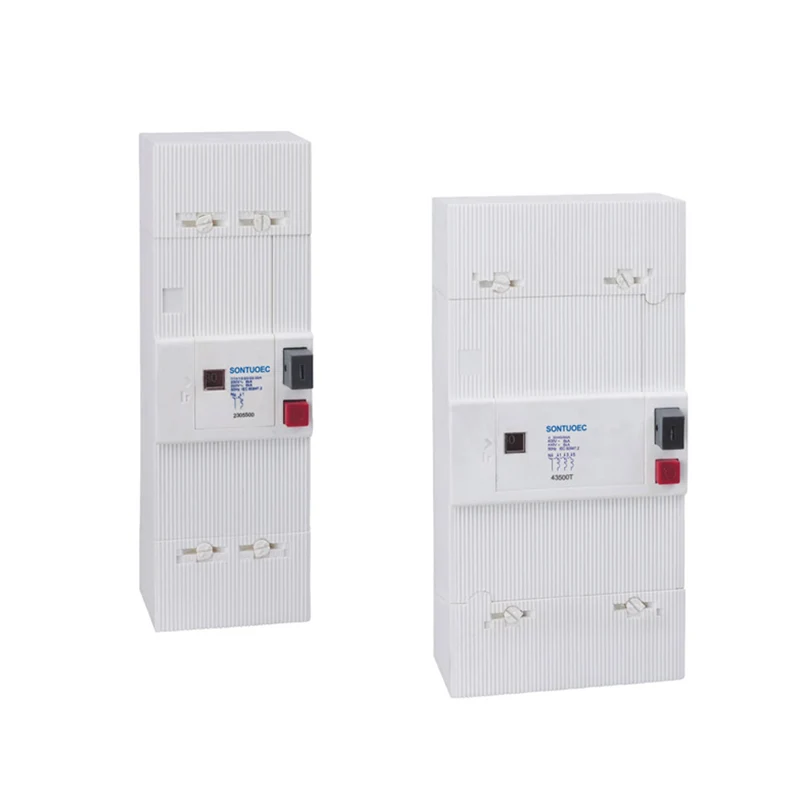

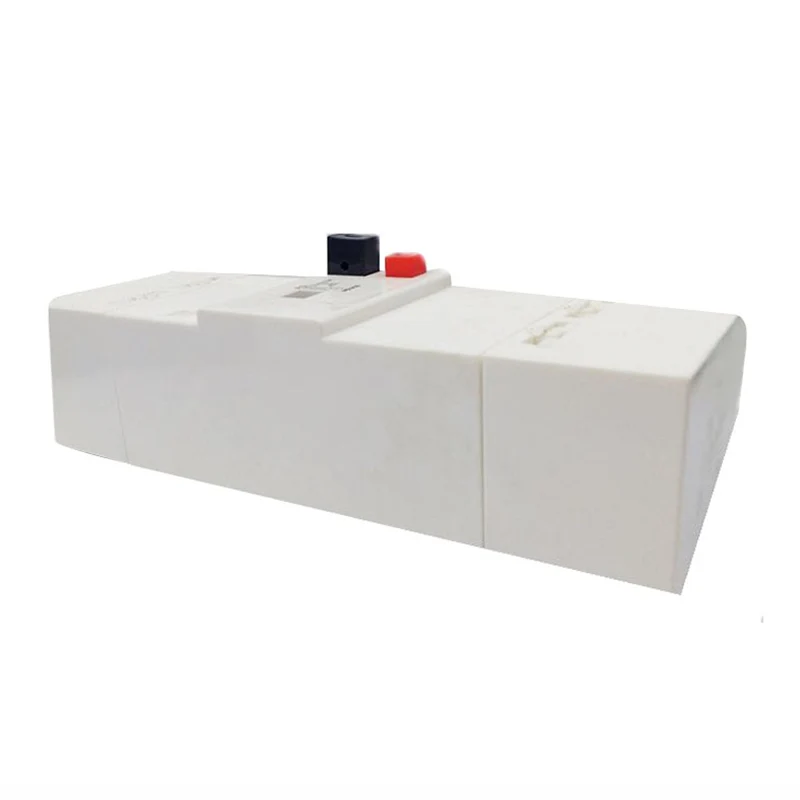

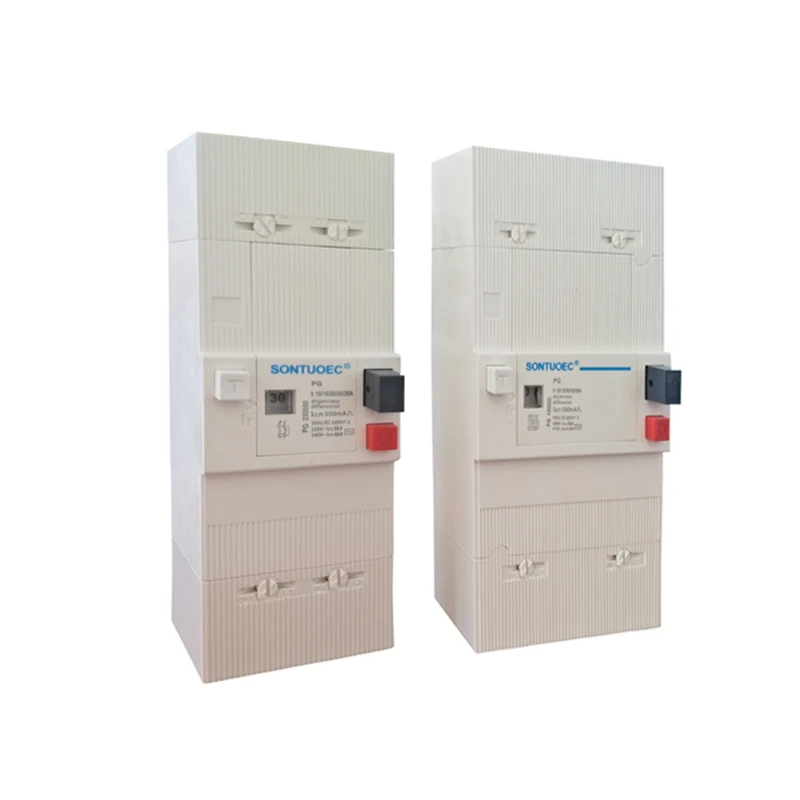

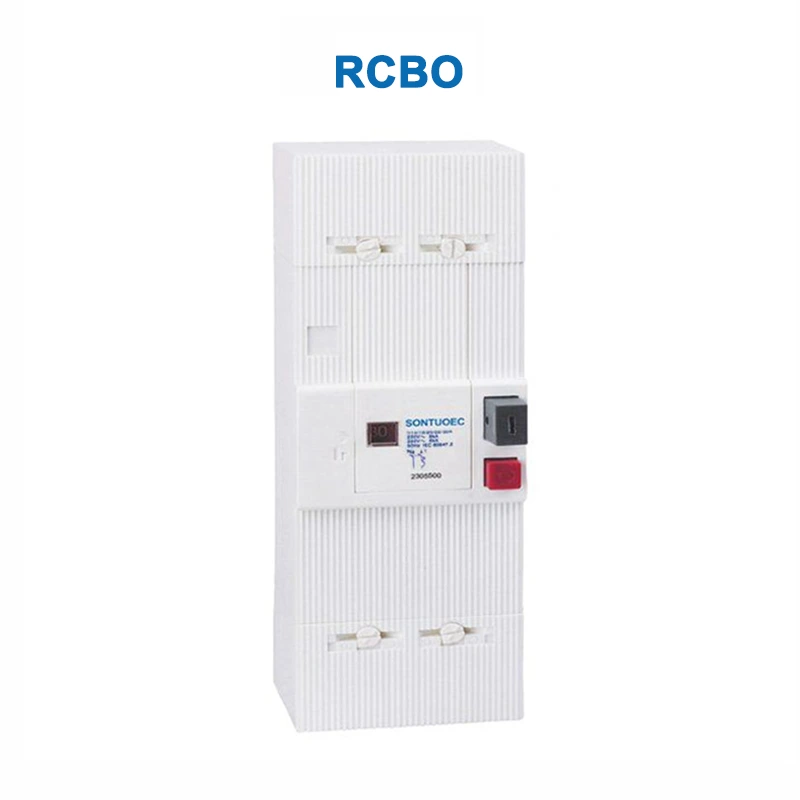

Diferenciālās strāvas ķēdes pārtraucējs RCBO ir ierīce, kas īpaši paredzēta, lai noplūdes dēļ noteiktu un nogrieztu kļūdas strāvu. Kad noplūdes strāva ķēdē sasniedz vai pārsniedz iepriekš iestatīto vērtību, RCBO automātiski izslēdzas, tādējādi nogriežot ķēdi un novēršot elektriskos ugunsgrēkus un elektroinstrumentus.

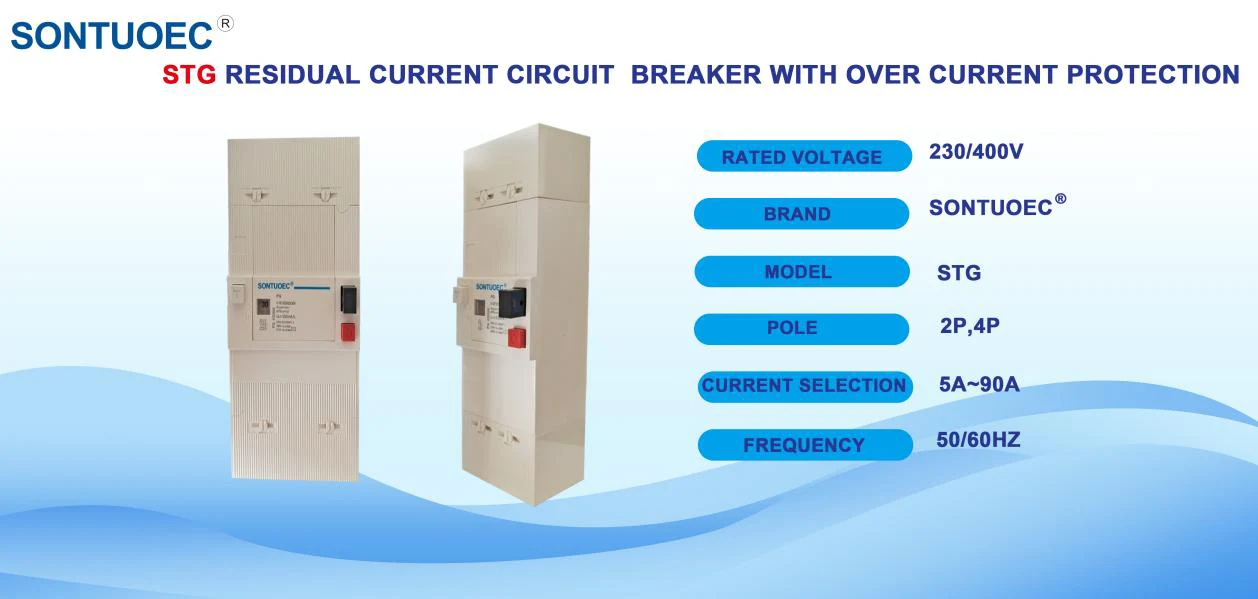

Veidot |

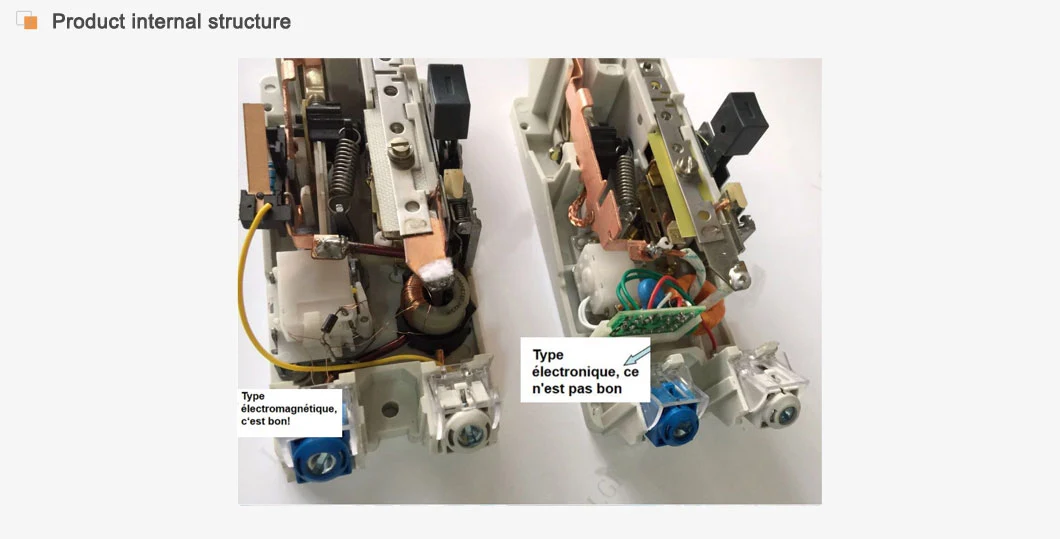

Elektromagnētiskais tips, elektroniskais tips |
Zīmols |
Esoueec |
Stabs nē |
2p/4p |
Novērtēta strāva (a) |
5 ~ 15a, 10 ~ 30a, 30 ~ 60a, 60 ~ 90a (strāva regulējama) |
Nominālais spriegums (v) |
230/400V |
Pārrāvuma spēja | 3Ka, 6ka, 8ka |
Novērtēta jutība l △ n | 300 500 (MA) |
Biežums |
50/60Hz |
Darbības princips
ELCB darbības princips ir balstīts uz nesabalansētu straumju noteikšanu ķēdē ar nulles secības strāvas transformatoru (ZCT). Kad uguns līnijas strāva ķēdē nav vienāda ar nulles līnijas strāvu, t.i., ir noplūdes strāva, ZCT uztver šo nesabalansēto strāvu un ģenerē atbilstošu elektrisko signālu. Elektroniskā shēma ELCB iekšpusē apstrādā šo signālu un kad signāls sasniedz vai pārsniedz iepriekš iestatīto slieksni, tas izraisa brauciena mehānismu, lai nogrieztu ķēdi.
Augsta jutība: diferenciālās strāvas ķēdes pārtraucējs RCBO spēj noteikt mazas noplūdes strāvas, parasti miliamperu līmenī, kā rezultātā tiek iegūta augsta aizsardzības precizitāte.
Ātra reakcija: Kad noplūdes strāva ir noteikta, ELCB ātri nogriezīs ķēdi, lai novērstu kļūmes paplašināšanos.
Daudzpusība: Papildus pamata noplūdes aizsardzībai dažiem ELCB ir pārslodze un īssavienojuma aizsardzība.
Viegli uzstādīt un uzturēt: ELCB parasti ir spraudņu un spēles dizains, lai to varētu viegli uzstādīt un noņemt. Tikmēr tā vienkāršā iekšējā struktūra padara to ērtu uzturēšanu un kapitālo remontu.

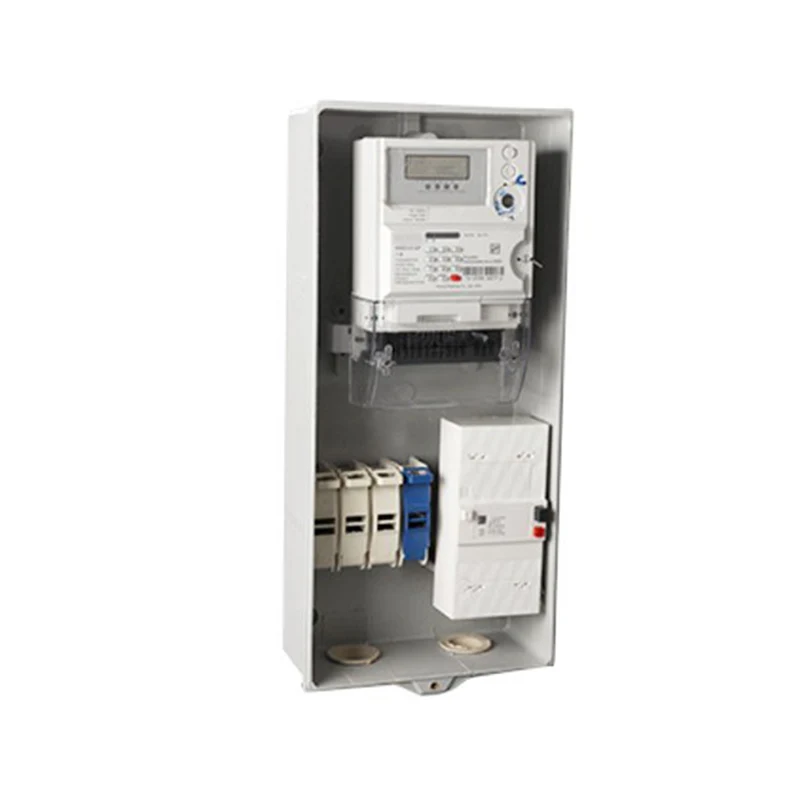

ELCB plaši izmanto vietās, kur nepieciešama elektriskā aizsardzība, piemēram, mājas, biroji, rūpnīcas, slimnīcas un tā tālāk. ELCB aizsardzība ir īpaši svarīga mitrās vai elektriskās darbības apstākļos pakļautā vidē, piemēram, vannas istabās, virtuvēs, peldbaseinos un citās vietās.
