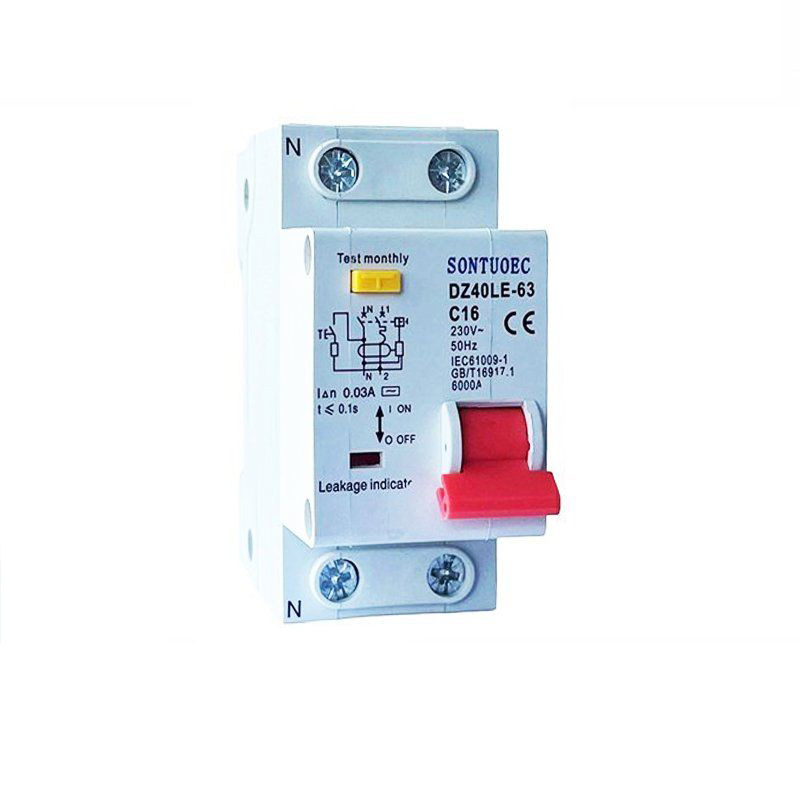

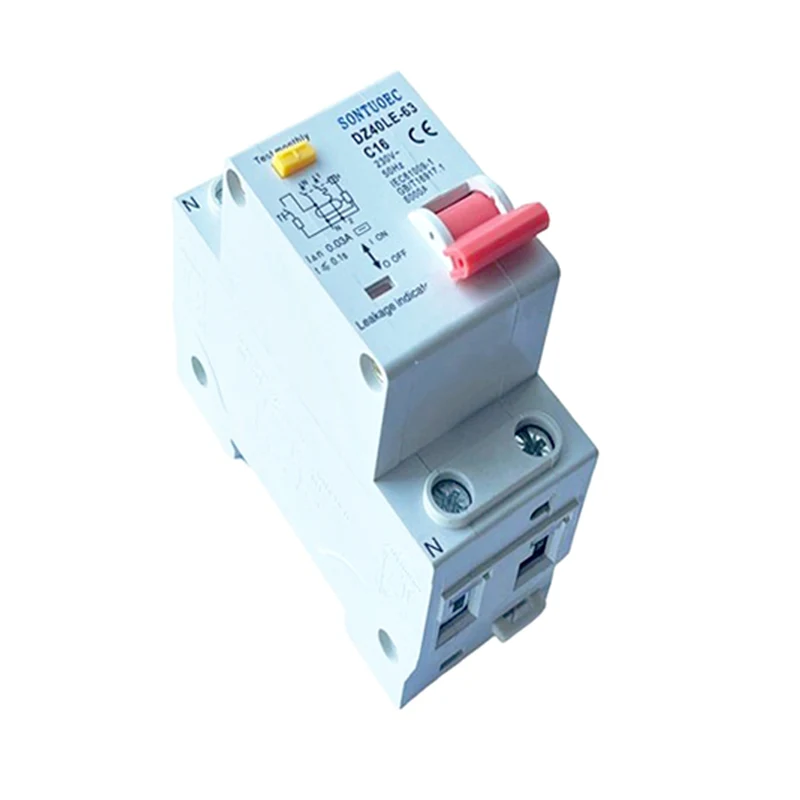

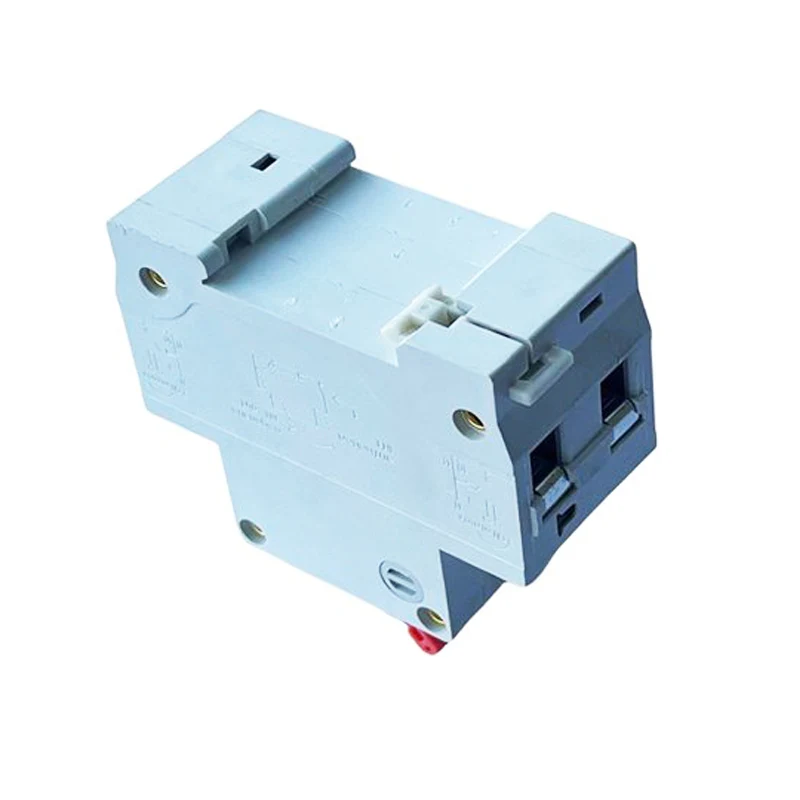

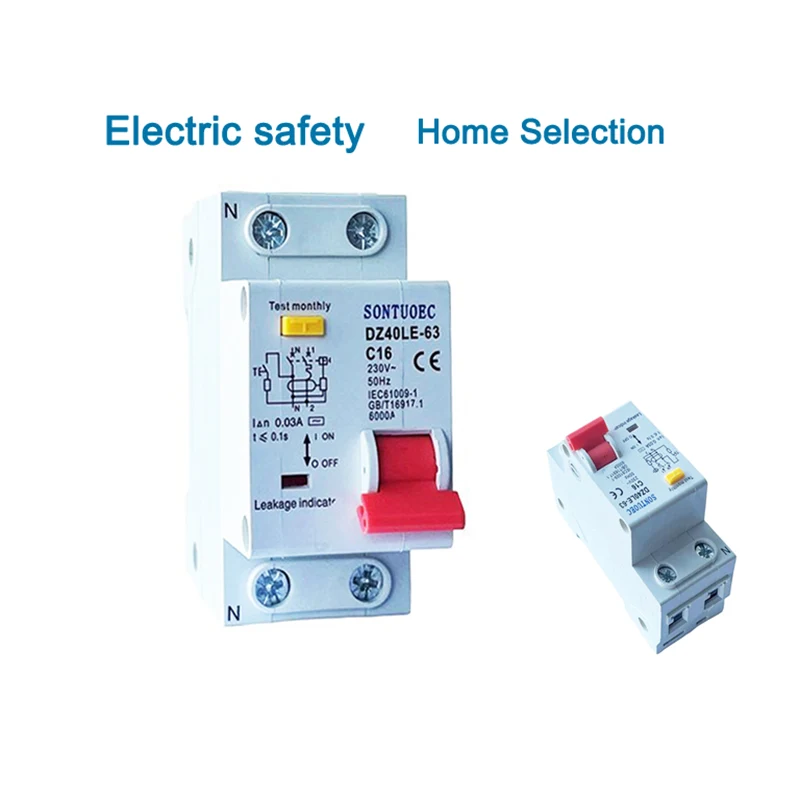

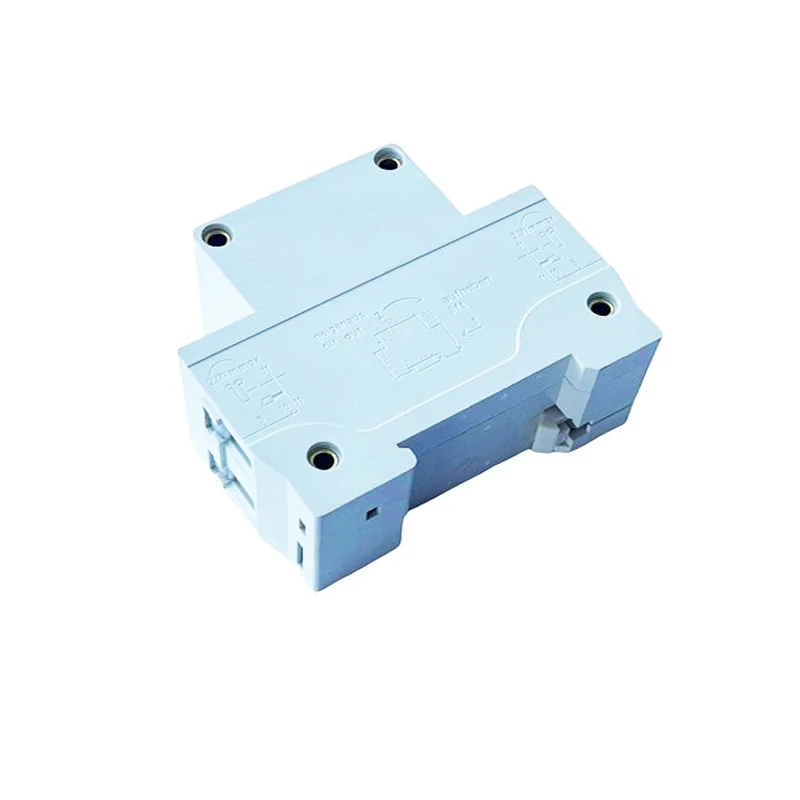

2p 1p+n atlikušā ķēdes pārtraucējs ar pārslodzes aizsardzību ir ķēdes pārtraucējs, kas apvieno atlikušo strāvas aizsardzību un pārslodzes aizsardzību. Tas spēj automātiski nogriezt barošanas avotu, kad ķēdē tiek noteikta atlikušā strāva (t.i., noplūdes strāva), lai novērstu elektrības ugunsgrēkus un personīgās elektrokācijas negadījumus. Tajā pašā laikā tai ir arī pārslodzes aizsardzības funkcija, kas var automātiski nogriezt barošanas avotu, kad ķēde ir pārslogota vai īssavienota, lai aizsargātu ķēdes un aprīkojuma drošību.
Veidot |
Dz40le-63 elektroniskais tips |
Atlikušā pašreizējā rakstura |
Un/un |
Stabs nē |
1p+n/2p |
Novērtēta strāva (a) |
6a, 10a, 16a, 25a, 32a, 40a, 63a |
Nominālais spriegums (v) |
240/415V; 230/400V |
Nominēta atlikušā darbības strāva |
10mA, 30mA, 100mA, 300mA |
Nominālā nosacītā atlikušā īssavienojums strāva |
3Ka: 4.5Ka: 6Ka |
Standarta | IEC 61009-1 |
Elektromakaniskā izturība |
vairāk nekā 4000 ciklu |
2p 1p+N atlikušās ķēdes pārtraucēja darbības princips ar pārslodzes aizsardzību ir balstīts uz straumju vektora summu un elektromagnētisko principu. Kad strāvas uz L (uguns) un n (nulles) līnijām ķēdē nav vienādas lieluma, transformatora ķēdes primārajā pusē vektoru summa nav nulle, kas sekundārajā sānu spolē rada inducētu spriegumu. Šis izraisītais spriegums tiek pievienots elektromagnētiskajam relejam, radot ierosmes strāvu, kas rada apgrieztu demagnetizācijas spēku. Kad kļūmes strāva sasniedz RCBO darbības strāvas vērtību, šis reversais demagnetizācijas spēks izraisīs armatūru elektromagnētiskā releja iekšpusē atvienoties no jūga, piespiežot darbības mehānismu rīkoties un nogriezt kļūdas strāvas ķēdi.
Daudzfunkcionāla aizsardzība: 2P RCBO apvieno atlikušo strāvas aizsardzību un pārmērīgu aizsardzības funkcijas, kas var pilnībā aizsargāt ķēžu un aprīkojuma drošību.
Augsta uzticamība: uzlabotu elektronisko komponentu un atvienošanas mehānisma pieņemšana, tai ir augsta uzticamība un drošība.
Elastīga konfigurācija: 2 polu dizains ļauj vienlaicīgi aizsargāt 1 fāzes jaudu un nulles līniju, kas piemērota dažādām sarežģītām elektriskām sistēmām.
Viegli uzstādīt un uzturēt: saprātīgs konstrukcijas dizains, viegli uzstādāms un vienlaikus ir viegli veikt apkopi un kapitālo remontu.
Atlase: izvēloties veidu, tam jābalstās uz nominālo spriegumu, novērtēto strāvu, ķēdes un citu parametru īssavienojuma pārrāvuma jaudu un noplūdes darbības strāvu un citiem parametriem. Tajā pašā laikā jāapsver arī polu skaits un RCBO strāvas ķēžu skaits, lai apmierinātu ķēdes aizsardzības vajadzības.
Instalācija: 2P RCBO jāuzstāda sausā, ventilētā vietā bez kodīgas gāzes un nav eksplozijas briesmas. Instalācijai būtu jānodrošina, ka elektroinstalācija ir pareiza un uzticama, darbības mehānisms ir elastīgs un uzticams, un instalēšana ievēro atbilstošos standartus un kodus.
