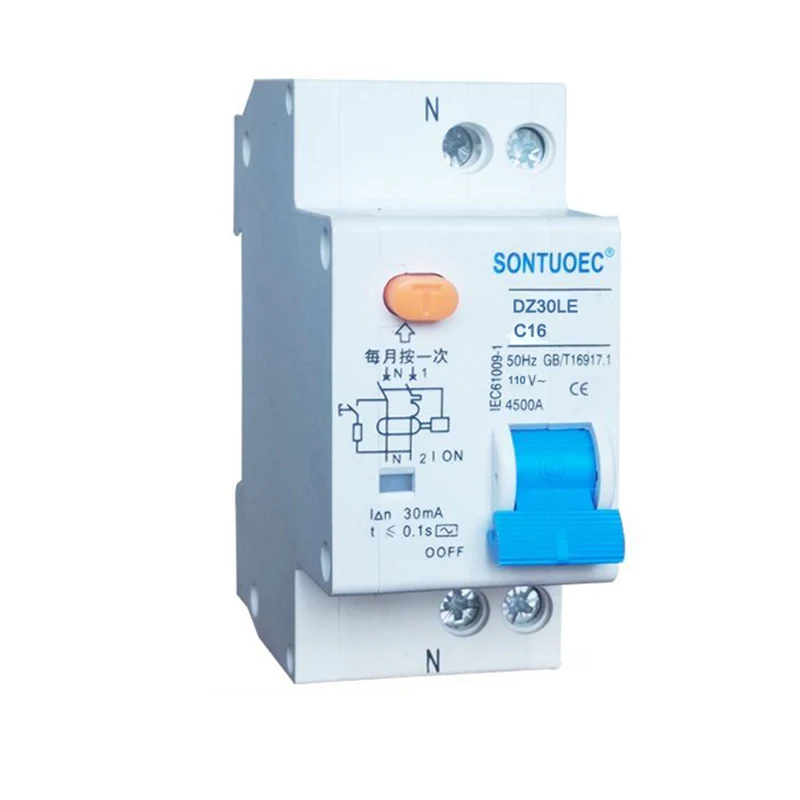

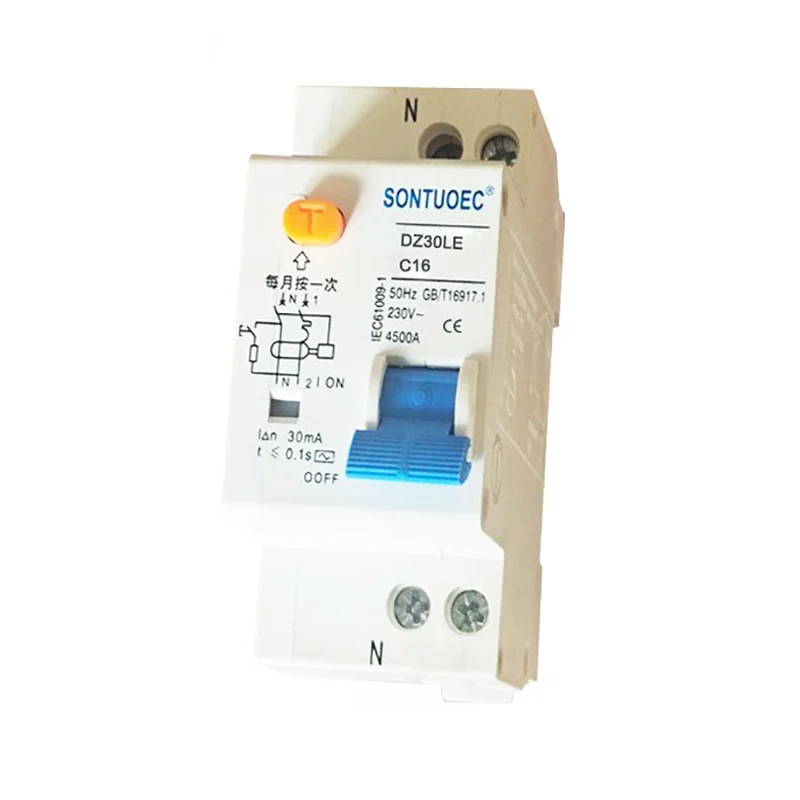

Elektroniskā tipa RCBO var savienot un salauzt strāvu galvenajā ķēdē un automātiski nogriezt ķēdi, kad galvenajā ķēdē rodas atlikušā strāva (noplūdes strāva), lai novērstu personīgo elektrisko triecienu vai elektrisko uguns negadījumu. Tajā pašā laikā RCBO ir arī pārslodzes aizsardzības funkcija, kas var nogriezt ķēdi, kad ķēdē notiek pārslodze vai īssavienojums, lai aizsargātu ķēdes un aprīkojuma drošību.
Veidot |
Elektroniskais tips |
|
Produkta nosaukums |
DZ30LE |
|
Standarta |
IEC61009-1 |
|
Polis |
1p+n |
|
Novērtēta strāva (a) |
6a, 10a, 16a, 20a, 25a, 32a; 40a |
|
Nominālā nosacītā atlikušā īssavienojuma strāva |
3Ka; 4.5Ka: 6Ka |
|
Elektromakaniskā izturība |
vairāk nekā 4000 ciklu |
|
Nominēta atlikušā darbības strāva |
10mA, 30mA, 100mA, 300mA, 500mA |
Izvēloties veidu, tas jāizvēlas atbilstoši parametriem, piemēram, nominālajam spriegumam, vērtētajai strāvai, ķēdes īssavienojuma pārrāvuma jaudai un noplūdes darbības strāvai. Tajā pašā laikā jāņem vērā arī RCBO polu skaits un pašreizējo cilpu skaits, lai tas atbilstu ķēdes aizsardzības prasībām.
Instalējot, jāievēro šādi principi:
RCBO jāuzstāda sausā, ventilējamā vietā bez kodīgas gāzes un nav eksplozijas briesmas.
RCBO elektroinstalācijai jābūt pareizai un uzticamai, bez vaļīga vai slikta saskares.
RCBO darbības mehānismam jābūt elastīgam un uzticamam, viegli darbināmam un uzturēšanai.
RCBO jāpārbauda un regulāri jāpārbauda, lai nodrošinātu tā uzticamo veiktspēju.
RCBO lietošanas laikā periodiski jāveic apkope un kapitālais remonts, lai nodrošinātu pareizu darbību. Apkope un kapitālais remonts ietver:
Pārbaudiet, vai RCBO izskats un vadi ir neskarti, bez bojājumiem vai brīvības.
Pārbaudiet, vai RCBO darbības mehānisms ir elastīgs un uzticams, un vai ir kāda traucējoša vai nepareizi funkcionējoša parādība.
Pārbaudiet, vai RCBO atlikušās strāvas aizsardzības funkcija un pārmērīgas strāvas aizsardzības funkcija ir normāla.
Notīriet un notīriet rcbo, lai tas būtu sauss un tīrs.
Šāda veida RCBO (MCB+RCCB) darbojas kā ķēdes pārtraucēja un atlikušās strāvas ierīces kombinācija, kas aizsargā cilvēku no elektriskās kļūdas, jo ir pārmērīga strāvas, īssavienojuma, zemes bojājuma strāva. Tas ir pašaizsardzības līdzeklis līdz maksimālajai īssavienojuma strāvai 32A vai 40A. Un ievērot standarta IEC/EN 61009.1.
1. nodrošina aizsardzību pret Zemes kļūmi/noplūdes strāvu un izolācijas funkciju
2. Augstas īssavienojuma strāva izturas
3. Izmantojams termināla un tapu/dakšas tipa kopnes savienojums
4. Aprīkots ar pirkstu aizsargātiem savienojuma spailēm
5.Automātiski atvienojiet ķēdi, kad rodas zemes bojājums/noplūdes strāva un pārsniedz nominālo jutīgumu
6. Nozares padeves un līnijas sprieguma neatkarīgais un bez ārējiem traucējumiem, sprieguma svārstībām.
