2p rcbo b tips

2p Rcbo B tips ir divu atlikušo strāvas ķēdes pārtraucējs ar pārslodzes aizsardzību (atlikušās strāvas ķēdes pārtraucējs ar pārslodzes aizsardzību), tas var kontrolēt ugunsgrēka līnijas 2p (L1) un nulles līniju (n) un 4P (L1, L2, L3) un nulles līniju (N) vienlaikus. Tips ”parasti attiecas uz noteiktu ķēdes pārtraucēja veidu vai specifikāciju, kas var ietvert darbības parametrus, novērtēto strāvu, novērtēto spriegumu un citus ķēdes pārtraucēja parametrus.

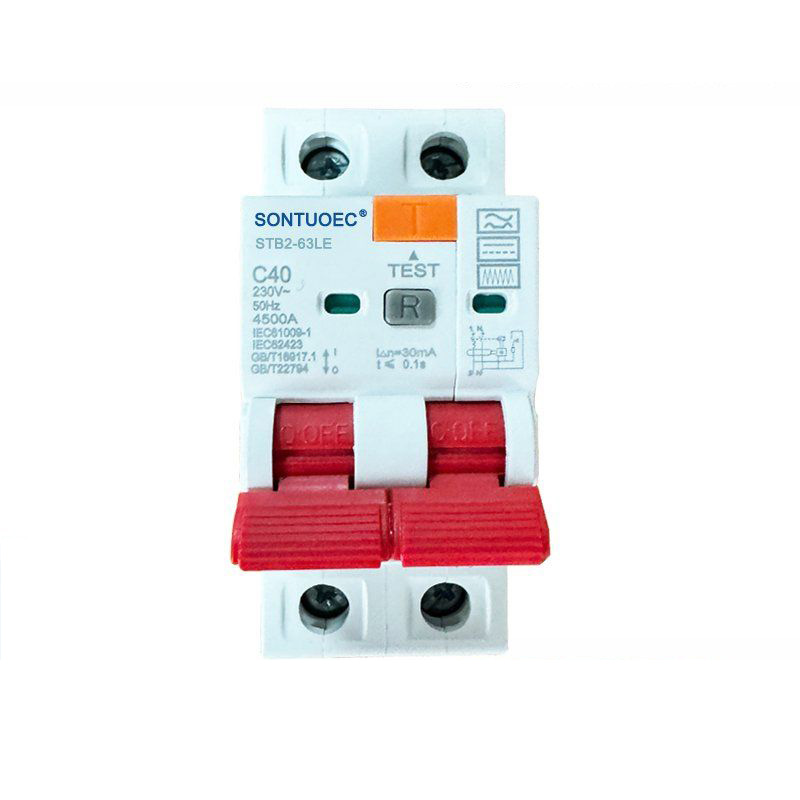

Modelis:STB2-63LE

Nosūtīt pieprasījumu

Produkta apraksts

	Standarta	Vienība	IEC/EN 61009-1 un IEC/EN62423
Elektrības funkcijas	Režīms		Elektroniskais tips
	Tips (Zemes viļņu forma noplūdes uztverta)		B
	Termo-magnētiskā izdalīšanās raksturīgs		B, C, D
	Novērtēts strāvas ln	A	6,10,16,20,25,32,40; 63,80a
	Stabs	P	1p+n, 3p+n
	Nominālais spriegums UE	V	AC 230, 400
	Novērtēta jutība i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Novērtēts atlikušo pagatavošana un laušana ietilpība l △ m	A	500
	Nominālā īssavienojuma ietilpība ICN	A	6000
	Pārtraukuma laiks zem i △ n	S	≤0,1
	Nominālā frekvence	Hz	50/60
	Novērtēts impulss spriegums (1,2/50) uimp	V	4000
	Dielektriskā testa spriegums pie Ind.Freq par 1min	KV	2
	Izolācijas sprieguma UI	V	250
	Piesārņojuma grāds		2
Mehānisks funkcijas	Elektriskā dzīve		4000
	Mehāniskā dzīve		10000
	Bojājuma strāvas indikators		Jā
	Aizsardzības pakāpe		Ip20
	Apkārtējā temperatūra (ar ikdienas vidējo = 35ºC)	ºC	-5 ~+40 (īpaša pieteikuma, lūdzu, skatiet temperatūras kompensācijas korekcija)
	Uzglabāšanas temperatūra	ºC	-25 ~+70
Uzstādīšana	Termināla savienojuma tips		Kabeļa/pin tipa kopne/u-tips bufete
	Termināla izmēra augšdaļa/apakšā kabelis	mm2	25
	Termināla izmēra augšdaļa/apakšā kabelis	Awg	18-5
	Termināla izmēra augšdaļa/apakšā bufete	mm2	25
	Termināla izmēra augšdaļa/apakšā bufete	Awg	18-3
	Montāža		Uz din sliedes EN 60715 (35 mm) ar līdzekļiem ātras klipa ierīces
	Savienojums		No augšas

Galvenās funkcijas un parametri

Darbības raksturlielumi: 2P 4P RCBO B tipam ir atlikušās strāvas aizsardzības funkcija, kad atlikušā strāva (t.i., noplūdes strāva) ķēdē sasniedz iepriekš iestatītu vērtību, ķēdes pārtraucējs darbosies ātri, lai nogrieztu ķēdi, lai novērstu elektrības šoka negadījumus un elektriskos ugunsgrēkus.

Nominālā strāva: atkarībā no īpašā modeļa un specifikācijām novērtētais strāvas diapazons 2p 4p Rcbo B tips var atšķirties, bet parasti ietver plašu specifikāciju diapazonu, piemēram, 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a utt.

Nominālais spriegums: 2p 4P RCBO B tips parasti tiek novērtēts ar 240 V maiņstrāvu vietējai un komerciālai elektriskajai videi.

Nominālā frekvence: Šī ķēdes pārtraucēja nominālā frekvence parasti ir 50/60Hz, kas atbilst barošanas avota biežumam lielākajā daļā valstu un reģionu.

Nominālā īssavienojuma ietilpība: 2P 4P RCBO B tipam ir augsta novērtēta īssavienojuma ietilpība, piemēram, 6KA vai 10KA, kas spēj izturēt lielus strāvas satricinājumus bez bojājumiem īssavienojuma kļūdas gadījumā.

Noplūdes darbības strāva: Šīs ķēdes pārtraucēja noplūdes darbības strāva parasti ir 30 mA vai mazāk, kas atbilst Starptautiskās elektrotehniskās komisijas (IEC) prasībām un attiecīgajiem nacionālajiem standartiem un var efektīvi aizsargāt personisko drošību.

RCBO galvenokārt izmanto maiņstrāvas 50Hz (60Hz), nominālā sprieguma 230/400 V, vērtējumā no strāvas 6A līdz 40A zemsprieguma spailes sadales sistēmai. RCBO ir vienāds ar MCB+RCD funkciju; To izmanto elektrības šoka aizsardzībai un cilvēku netiešajai kontaktu aizsardzībai, elektrisko aprīkojuma aizsardzībai, ja cilvēka ķermenis pieskaras elektrībai vai elektriskajam tīklam noplūdes strāva pārsniedz noteikto vērtību, kā arī virs slodzes un īssavienojuma aizsardzības; Tas var būt arī nefrekvences operators shēmā, kas mežonīgi tiek izmantots dzīvojamā un komerciālajā rajonā. Tas atbilst IEC61009-1 standartam.

Lietojumprogramma un instalēšana

Pielietojums: 2P 4P RCBO B tips ir piemērots enerģijas sadales ķēžu aizsardzībai, kurām nepieciešama vienlaicīga ugunsdzēsības un nulles vadu kontrole, piemēram, apgaismojums, kontaktligzdas, gaisa kondicionēšana un citas shēmas vietējā, komerciālā, rūpnieciskā un citās vietās.

Uzstādīšana: shēmas pārtraucējs parasti pieņem simetrisku din-sliedes montāžu vai paneļu montāžu, kas ir ērti ātrai uzstādīšanai un noņemšanai izplatīšanas kastē vai izplatīšanas skapī.

Elektroinstalācija: 2P 4P RCBO B tips ir elastīgs elektroinstalācijā, un to var savienot ar trīsfāzu trīs vadu, trīsfāzu četru vadu vai vienfāzes shēmām. Elektroinstalācijā pārliecinieties, ka uguns, nulles un zemes vadi ir pareizi savienoti, lai izvairītos no elektriskā šoka un elektriskās uguns riska.
