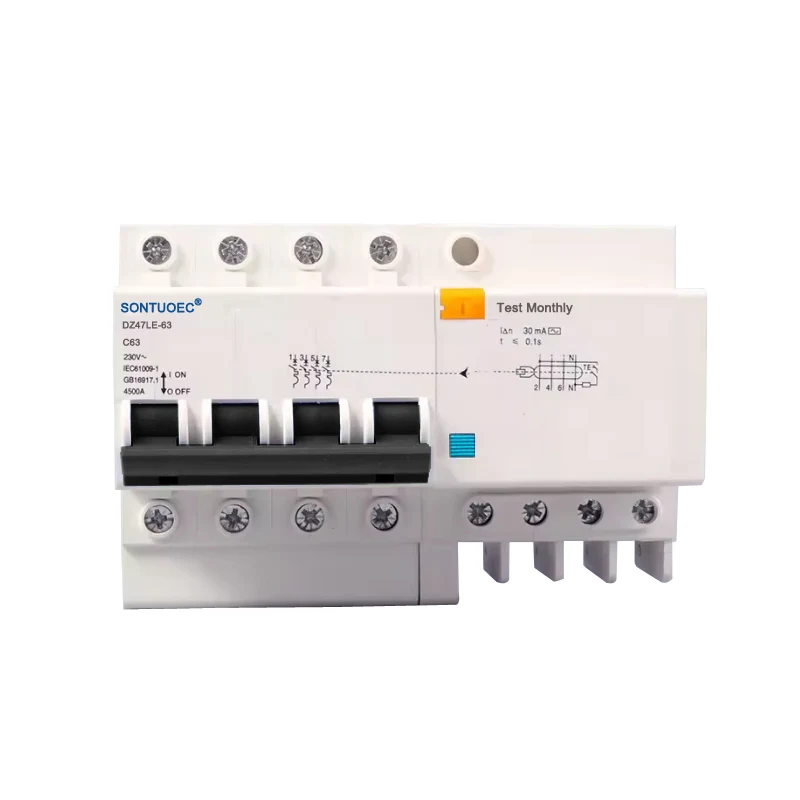

4P RCBO maiņstrāvas tips

4P RCBO AC Type ir 4 polu automātiskais slēdzis, kas apvieno noplūdes strāvas un pārstrāvas aizsardzības funkcijas, īpaši paredzēts maiņstrāvas (AC) ķēdēm. Tas var automātiski atslēgt strāvas padevi, kad ķēdē tiek konstatēta atlikušā strāva (t.i., noplūdes strāva), lai novērstu elektriskās strāvas ugunsgrēkus un negadījumus ar elektrošoku. Tajā pašā laikā tai ir arī pārslodzes aizsardzības funkcija, kas var automātiski atslēgt strāvas padevi pārslodzes vai īssavienojuma gadījumā ķēdē, lai aizsargātu ķēdes un aprīkojuma drošību.

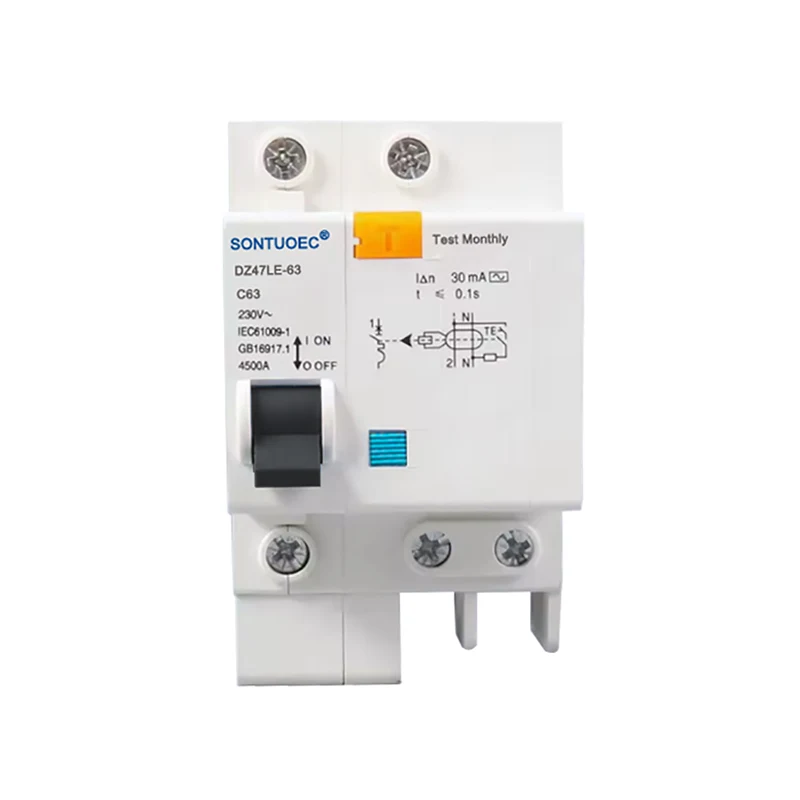

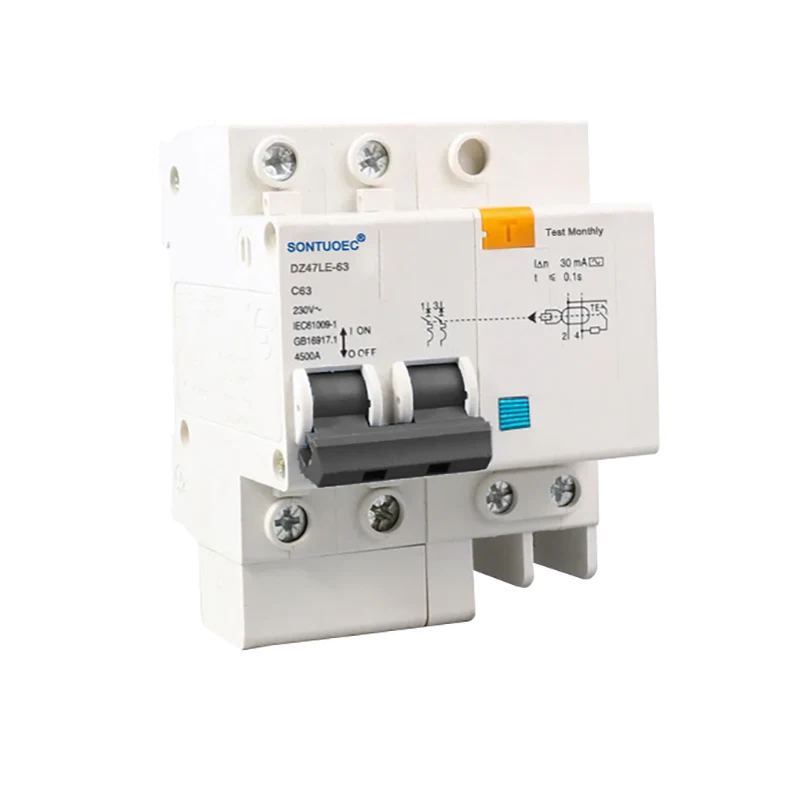

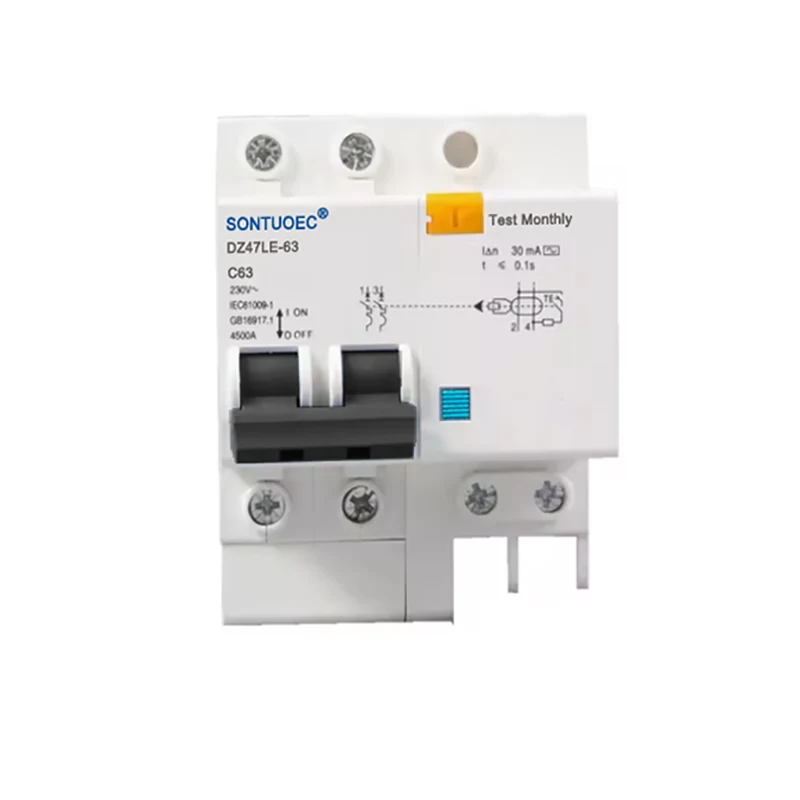

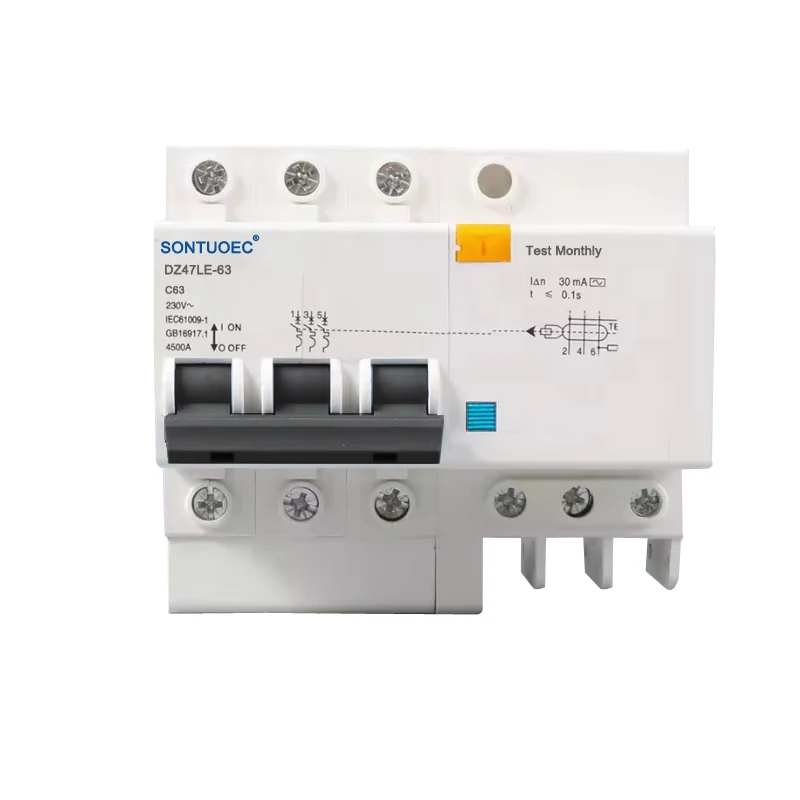

Modelis:DZ47LE-63

Nosūtīt pieprasījumu

Produkta apraksts

nosaukums	Atlikušais ķēdes pārtraucējs ar pārstrāvas aizsardzību
funkcijas	pārslodze/īssavienojums/aizsardzība pret noplūdi
Pole Nr	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Pārrāvuma jauda	3kA,4,5KA,6KA
Novērtēts pašreizējais (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Nominālā atlikušā darba strāva:	10mA, 30mA, 100mA, 300mA, 500mA
Nominālais spriegums (V)	240/415v
uzstādīšana	din sliedes tips
standarta	IEC61009-1, GB16917-1
sertifikācija	CE

Darbības princips

4P RCBO maiņstrāvas tipa darbības princips ir balstīts uz strāvu vektora summu un elektromagnētiskajiem principiem. Ja strāvas ķēdē uz uguns (L) un nulles (N) vadiem nav vienāda lieluma, strāvu vektora summa transformatora ķēdes primārajā pusē nav nulle, kas rada inducētu spriegumu sekundārās puses spolē. Šis inducētais spriegums tiek pievienots elektromagnētiskajam relejam, radot ierosmes strāvu, kas rada apgrieztu demagnetizēšanas spēku. Kad bojājuma strāva sasniedz RCBO darbības strāvas vērtību, šis apgrieztais demagnetizējošais spēks liks elektromagnētiskā releja iekšienē esošajai armatūrai atvienoties no jūga, nospiežot darbības mehānismu un pārtraucot bojājuma strāvas ķēdi.

DZ47LE-63 sērijas elektroniskais zemējuma noplūdes aizsardzības automātiskais slēdzis ir piemērots vienfāzes dzīvojamai ķēdei AC 50Hz/60Hz, nominālais spriegums 230V un nominālā strāva 6A ~ 63A; 400 V trīsfāžu ķēdei AC 50Hz/60Hz. Tas var aizsargāt ķēdi no pārslodzes un īssavienojuma. Šim izstrādājumam ir mazs tilpums, liela pārrāvuma jauda, vienlaikus tiek nogriezts sprieguma vads un nulles līnija, pasargājot cilvēku no elektriskās noplūdes trieciena ugunsdrošības vada un nulles līnijas reversā savienojuma gadījumā.

Tas atbilst standartam IEC61009-1, GB16917.1.

Iezīme:

1).Nodrošina aizsardzību pret elektrošoku, zemējuma defektu, noplūdes strāvu;

2) Nodrošina aizsardzību pret pārslodzi, īssavienojumu un pārspriegumu;

3). Mazs tilpums, augsta pārrāvuma jauda; vienlaikus tiek nogriezts strāva vads un nulles līnija;

4). Mazs izmērs un svars, vienkārša uzstādīšana un elektroinstalācija, augsta un izturīga veiktspēja

5). Nodrošiniet pret nepareizu darbību, ko izraisa momentānais spriegums un momentāna strāva.

Funkcijas un priekšrocības

Daudzfunkcionāla aizsardzība: 4P RCBO maiņstrāvas tips apvieno aizsardzību pret atlikušo strāvu un aizsardzību pret pārslodzi, lai nodrošinātu visaptverošu ķēžu un aprīkojuma aizsardzību.

Augsta jutība: ļoti jutīga aizsardzība pret pēkšņu pielikšanu vai lēnu atlikušās sinusoidālās maiņstrāvas pieaugumu nodrošina atsaisti.

Plašs pielietojuma klāsts: piemērots maiņstrāvas shēmām sadzīves, rūpnieciskās un komerciālās elektroenerģijas sadales sistēmās, īpaši vadiem viens ugunsgrēks-viens-nulle.

Viegli uzstādīt un uzturēt: saprātīga konstrukcijas konstrukcija, viegli uzstādāma un tajā pašā laikā viegli veikt apkopi un kapitālremontu.

Lietojumprogrammu scenāriji

4P RCBO maiņstrāvas tips tiek plaši izmantots maiņstrāvas ķēdes aizsardzībai mājās, birojos, tirdzniecības telpās un rūpniecības objektos. Tas ir īpaši piemērots lietojumiem, kuros nepieciešama gan uguns, gan nulles vadu aizsardzība, piemēram, apgaismojuma ķēdēm, kontaktligzdu ķēdēm un aprīkojuma, piemēram, motoru, aizsardzībai.
