1p+n elektroniskā tipa rcbo

1p+n elektroniskā tipa rcbois Īpaša veida ķēdes pārtraucēja, kas izmanto elektromagnētisko principu, lai ķēdē noteiktu un nogrieztu atlikušo strāvu (noplūdes strāvu), tādējādi novēršot elektriskos ugunsgrēkus un personiskos elektrības šoka negadījumus. Tajā pašā laikā tai ir arī pārslodzes aizsardzības funkcija, kas var automātiski nogriezt barošanas avotu, kad ķēde ir pārslogota vai īssavienota, lai aizsargātu ķēdes un aprīkojuma drošību.

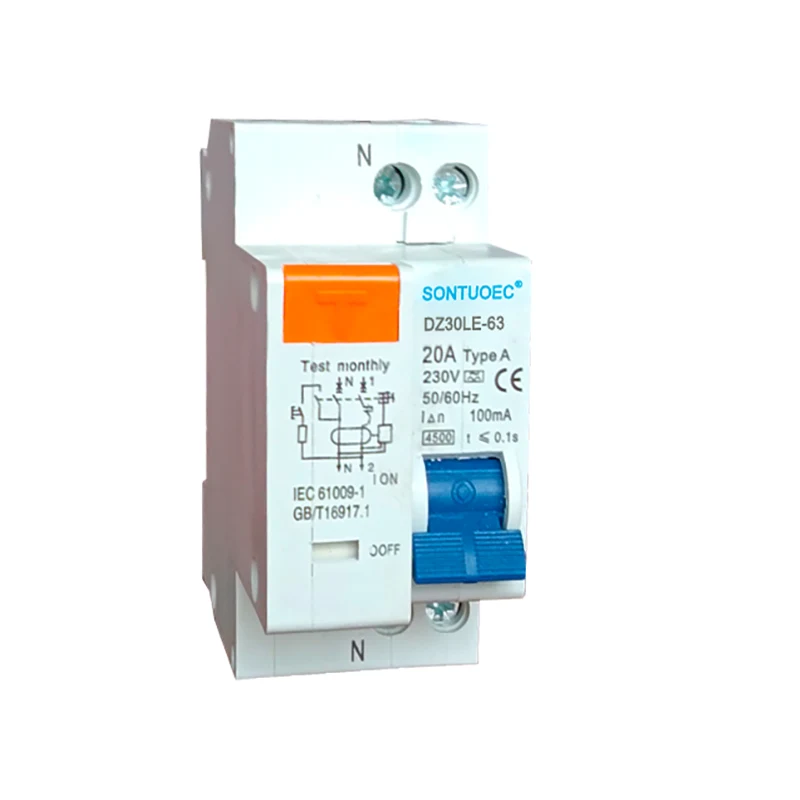

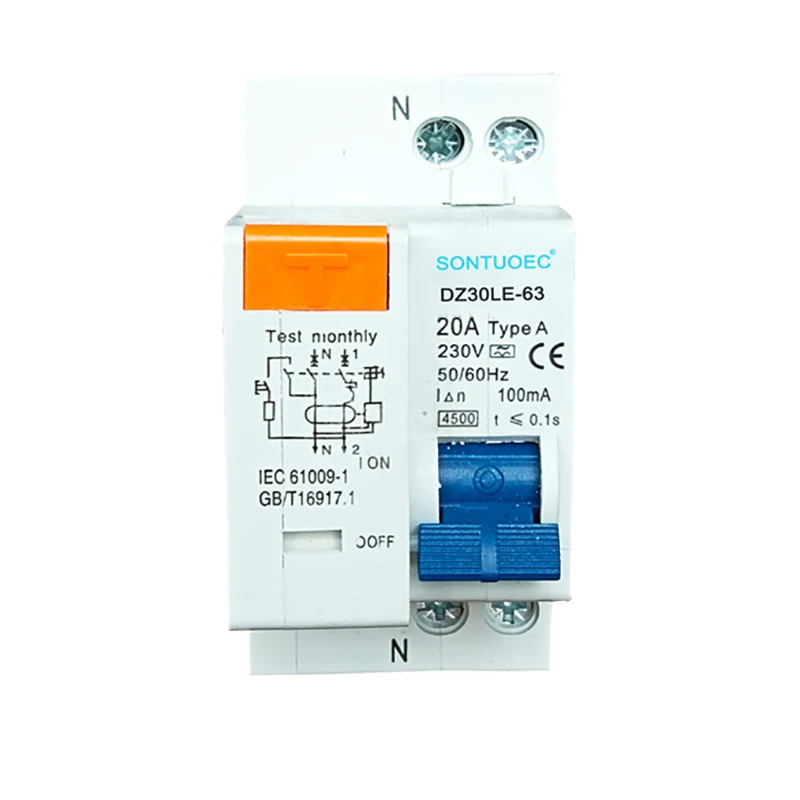

Modelis:DZ30LE-63

Nosūtīt pieprasījumu

Produkta apraksts

Produkta nosaukums	DZ30LE-63
Veidot	Elektroniskais tips (MCB+RCD)
Polis	1p+n	1p+n
Novērtēta strāva (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Nominālā nosacītā atlikušā īssavienojuma strāva	3Ka, 4.5Ka; 6Ka
Standarta	IEC61009-1
Elektromakaniskā izturība	vairāk nekā 4000 ciklu
Nominēta atlikušā darbības strāva	10mA, 30mA, 100mA, 300mA, 500mA

Darba princips

 Atlikušās strāvas noteikšana: Ja ķēdē ir atlikušā strāva, nulles secības strāvas transformators RCBO noteiks šo signālu un pārveidos to apstrādes elektriskajam signālam.

 Signāla apstrāde un salīdzinājums: atklātais atlikušās strāvas signāls tiks pastiprināts, filtrēts un apstrādāts, un pēc tam salīdzināts ar iepriekš iestatīto darbības strāvas vērtību.

 Precizēšanas darbība: Kad atlikušā strāva sasniedz vai pārsniedz iepriekš iestatīto darbības strāvas vērtību, RCBO izraisīs paklupšanas mehānismu, lai nogrieztu galveno ķēdes jaudu.

Funkcijas un priekšrocības

 Elektromagnētiskais princips: Izmantojot elektromagnētisko principu atlikušās strāvas noteikšanai, to raksturo augsta jutība un ātra reakcijas ātrums.

 Daudzfunkcionāla aizsardzība: papildus atlikušās strāvas aizsardzības funkcijai tai ir arī pārmērīga aizsardzības funkcija, kas var visaptveroši aizsargāt ķēžu un aprīkojuma drošību.

 Droši un uzticami: RCBO pieņem uzlabotus elektroniskos komponentus un atbrīvošanas mehānismu, kam ir augsta uzticamība un drošība.

 Viegli uzstādīt un uzturēt: RCBO struktūra ir saprātīgi izstrādāta, viegli uzstādāma un vienlaikus ir viegli veikt apkopi un kapitālo remontu.

Šī 1p+N elektroniskā tipa RCBO funkcija kā ķēdes pārtraucēja un atlikušās strāvas ierīces kombinācija, kas aizsargā cilvēku no elektriskās bojājuma, jo ir pārmērīga strāvas, īssavienojuma, zemes bojājuma strāva. Tas ir pašaizsardzības līdzeklis līdz maksimālajai īssavienojuma strāvai 32A vai 63A. Un ievērot standarta IEC/EN 61009.1.

1. nodrošina aizsardzību pret Zemes kļūmi/noplūdes strāvu un izolācijas funkciju

2. Augstas īssavienojuma strāva izturas

3. Izmantojams termināla un tapu/dakšas tipa kopnes savienojums

4. Aprīkots ar pirkstu aizsargātiem savienojuma spailēm

5.Automātiski atvienojiet ķēdi, kad rodas zemes bojājums/noplūdes strāva un pārsniedz nominālo jutīgumu

6. Nozares padeves un līnijas sprieguma neatkarīgais un bez ārējiem traucējumiem, sprieguma svārstībām.

1P+N Electronic Type RCBO
