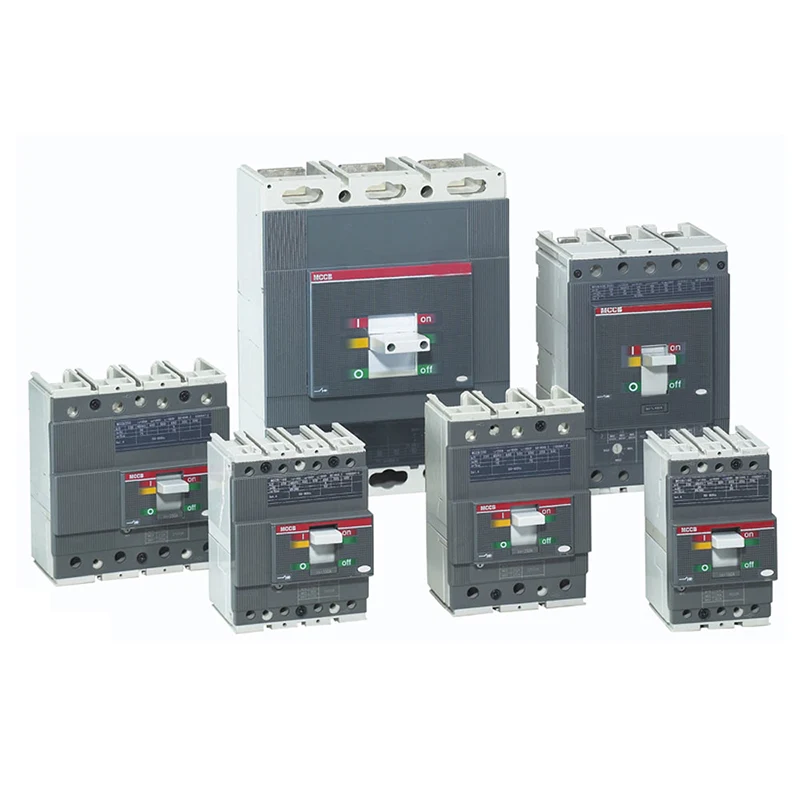

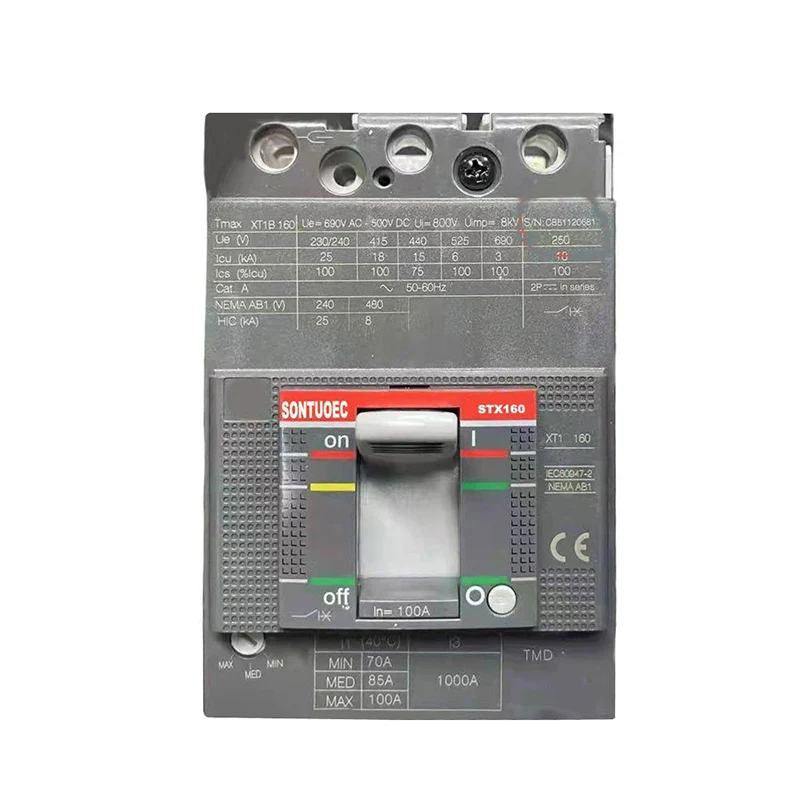

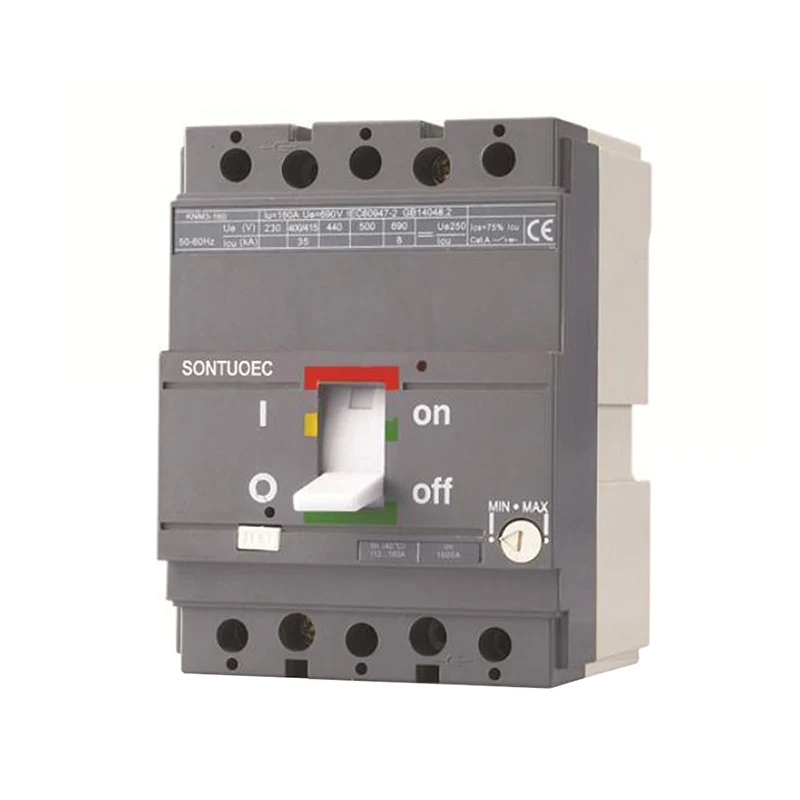

STX sērijas veidotais korpusa ķēdes pārtraucējs (MCCB) ir 800 V, piemērots ieslēgšanai vai izslēgšanai, nevis frekvencei, un motora palaišana nav bieži AC 50Hz ķēdē, nominālais darba spriegums 690V ; Nominētā darba strāva līdz 800A ir bez motora aizsardzības, nesaturošajiem ir pārslodzes, īslaicīga aprīkojums pret bojājumu. Tas atbilst IEC60947-2 standartiem.

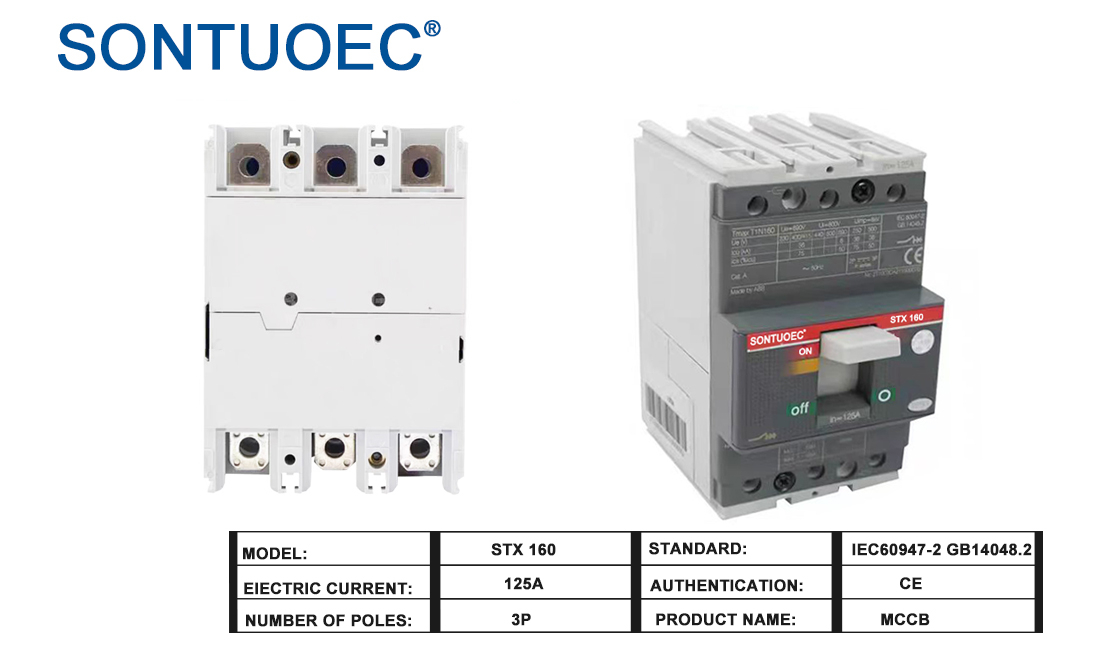

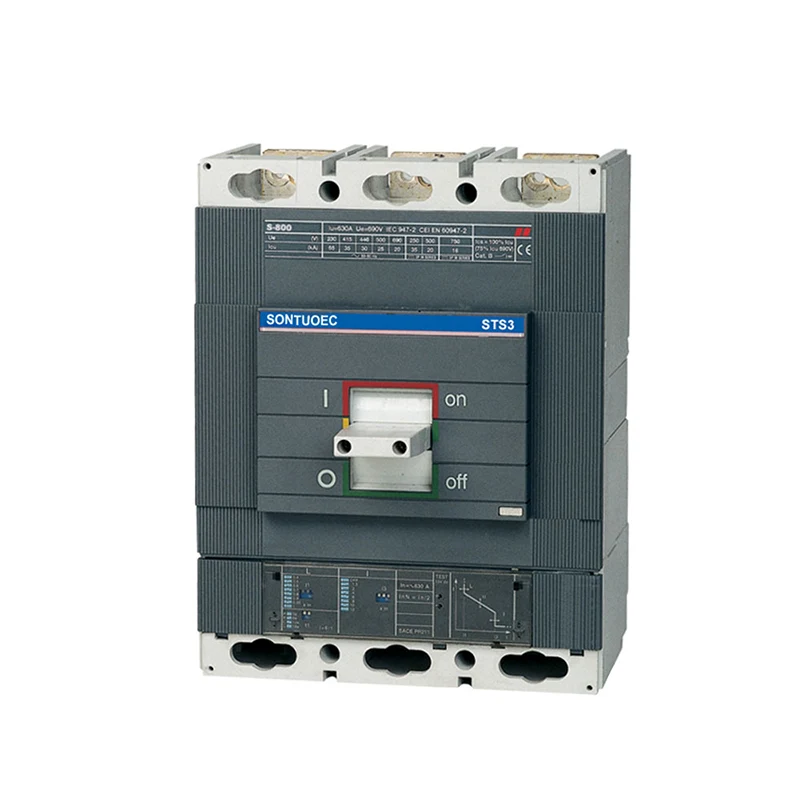

Modeļa Nr. | STX (STS3) |
Loka peļņas nesējs | Gaisa |
standarts: | IEC 60947-2 |
Struktūra | MCCB |
Ierakstīt | Veidots korpusa ķēdes pārtraucējs |
Sertifikācija | Cekuls |
Apstiprinājumi | CE, ISO9001 |
Dzemdību laiks | 20 dienu laikā |
Specifikācija | 63a-630a |
Izcelsme | Wenzhou Zhanjiang |
Ražošanas jauda | 2000 -PIEZĪME/NEDĒĻA |
Ātrums | Normāla tipa ķēdes pārtraucējs |
Uzstādīšana | Fiksēts |
Poļu numurs | 3p |
Darbība | Parastais ķēdes pārtraucējs, Circuit-Breaker atteices aizsardzība, Pārmērīga aizsardzība |
Cena | Rūpnīcas cena |
Garantijas laiks | 12 mēneši |
Transporta pakete | Iekšējā kaste/kastīte |
Preču zīme | Esoueec, wzcec, esutune, imdec |
HS kods | 8536200000 |
Ierakstīt | Novērtēta strāva (a) | Polis |
Nominālais izolācijas spriegums (v),
UI (50Hz)
|
Novērtēts darbība
spriegums (v)
|
Loka attālums
(mm)
|
Galīgais īssavienojums | Pakalpojumu trūkums | darboties | |||
Pārrāvuma spēja (KA) | apkope | sniegums | |||||||||
Pārrāvuma spēja (KA) | (izturība) | ||||||||||
Stx | 12.5-125 | 2.3.4 | 660 | 380 | ≤30 | 15 | - | - | 7.5 | 3000 | 7000 |
Stx | 25 | - | 20 | 16 | |||||||
Stx | 16-160 | 0 | 35 | 8 | 20 | 18 | 4000 | 6000 | |||
Stx | 50 | 10 | 40 | 25 | |||||||
Stx | 100-250 | 35 | 10 | 40 | 18 | 2000 | 6000 | ||||
Stx | 50 | 16 | 40 | 30 | |||||||
Stx | 65 | 18 | 40 | 48 | |||||||
Stx | 200-400 | 35 | 16 | 40 | 18 | 1000 | 4000 | ||||
Stx | 50 | 20 | 40 | 30 | |||||||
Stx | 65 | 25 | 40 | 48 | |||||||
Stx | 400-630 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
Stx | 65 | 25 | 40 | 48 | |||||||
Stx | 80 | 30 | 40 | 60 | |||||||
Stx | 500-800 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
Stx | 65 | 25 | 40 | 48 | |||||||
Stx | 80 | 30 | 40 | 60 |
Augstas veiktspējas: STX sērijas veidotās korpusa ķēdes pārtraucējiem ir lieliska pārslodzes un īssavienojuma aizsardzības iespējas, kas var ātri nogriezt kļūdainas ķēdes un novērst aprīkojuma bojājumus un uguns negadījumus.
Kompaktā struktūra: plastmasas apvalka dizaina pieņemšana, struktūra ir kompakta un viegla, kuru ir viegli uzstādīt un uzturēt.
Dažādi piederumi: nodrošina dažādus iekšējos un ārējos piederumus, piemēram, papildu kontaktus, trauksmes kontaktus, šuntu atvienotāju utt., Lai apmierinātu dažādu lietotāju vajadzības.
Augsta uzticamība: stingra kvalitātes kontrole un pārbaude, lai nodrošinātu produktu uzticamību un stabilitāti.
STX sērijas ķēdes pārtraucēji tiek plaši izmantoti daudzos laukos, piemēram, elektroenerģijā, mašīnās, metalurģijā, naftas ķīmijas, tekstilizstrādājumu, celtniecības, kuģī un tā tālāk. Elektriskās strāvas sistēmā to izmanto kā galveno elektriskās aizsardzības aprīkojumu, lai aizsargātu ķēžu un aprīkojuma drošu darbību.
Atlase un instalēšana.
Atlase: izvēloties veidu, jāņem vērā tādi faktori kā novērtēta strāva, novērtētais spriegums, pārrāvuma spēja un ķēdes pārtraucēja aizsardzības raksturlielumi. Šie parametri jāizvēlas atbilstoši ķēdes faktiskajām vajadzībām, lai nodrošinātu, ka ķēdes pārtraucēja veiktspēja un funkcija atbilst prasībām.

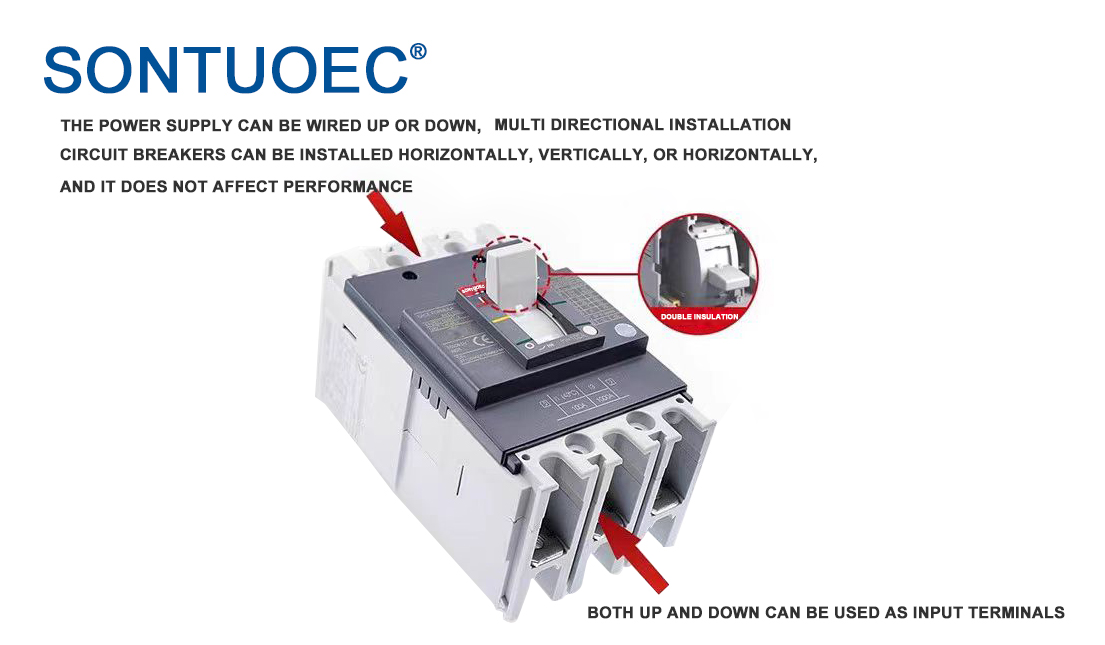

Instalēšana: instalējot, jāievēro attiecīgie elektriskās instalācijas kodi un standarti. Pārliecinieties, ka ķēdes pārtraucēja uzstādīšanas pozīcija ir saskaņā ar noteikumiem un ir ērta darbībai un apkopei. Tajā pašā laikā ir jāpārliecinās, ka ķēdes pārtraucēja vadu ir pareiza un bez kļūdām, lai izvairītos no vaļīgas elektroinstalācijas, kas izraisa kļūmi.
