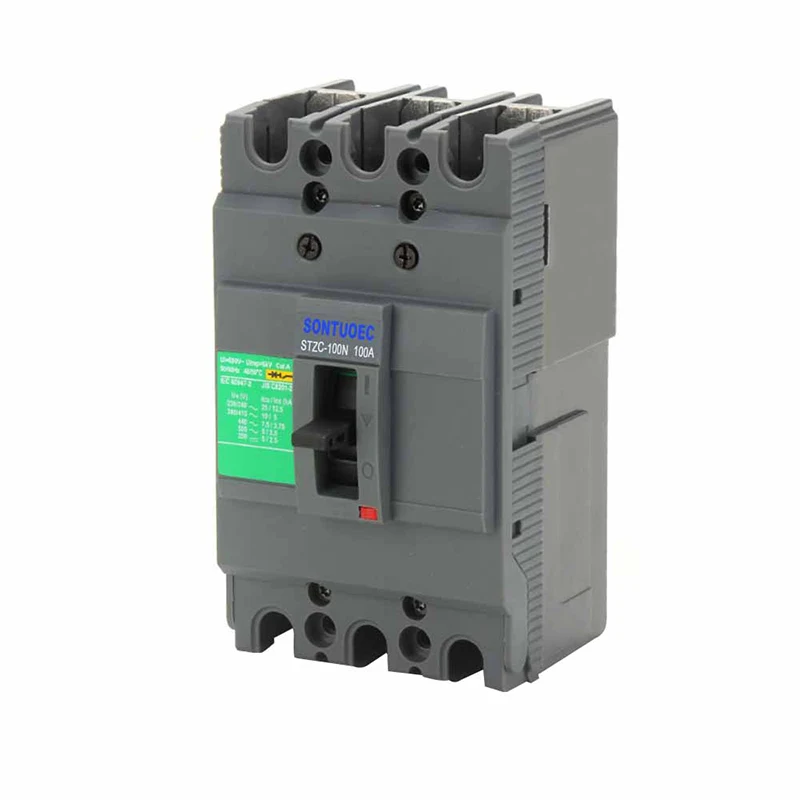

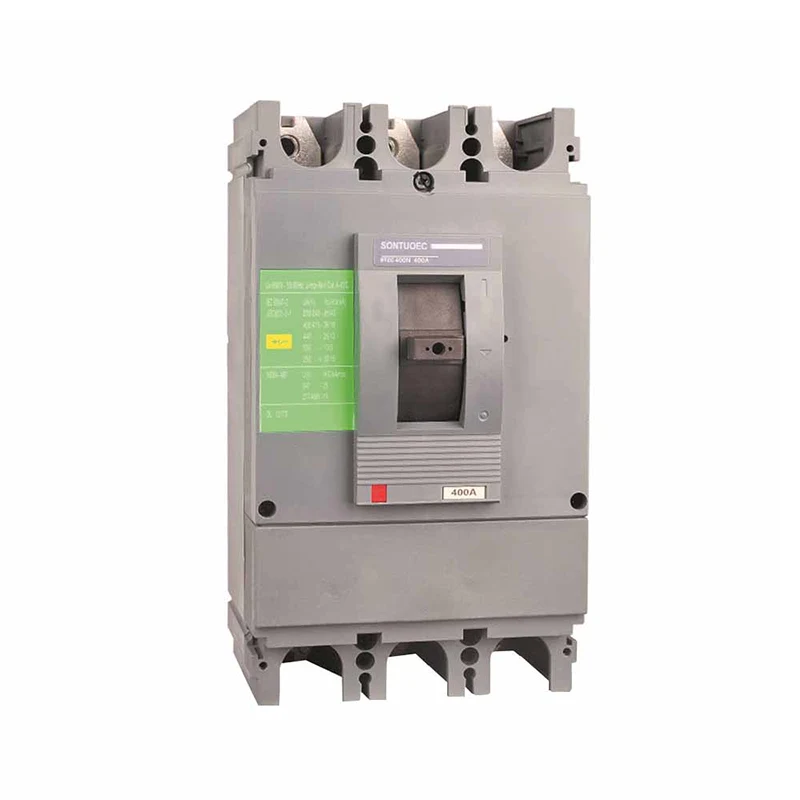

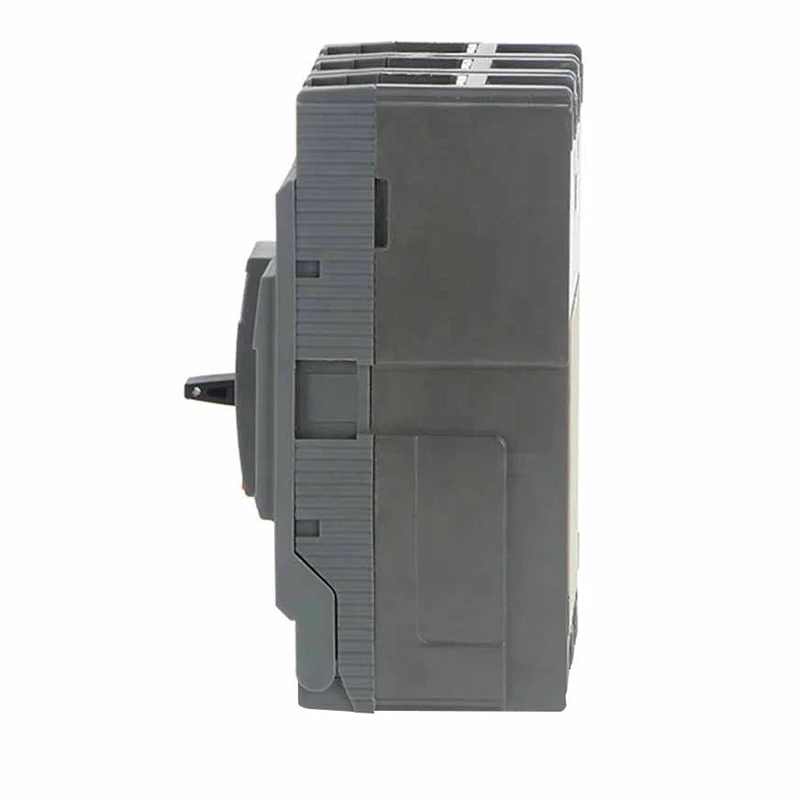

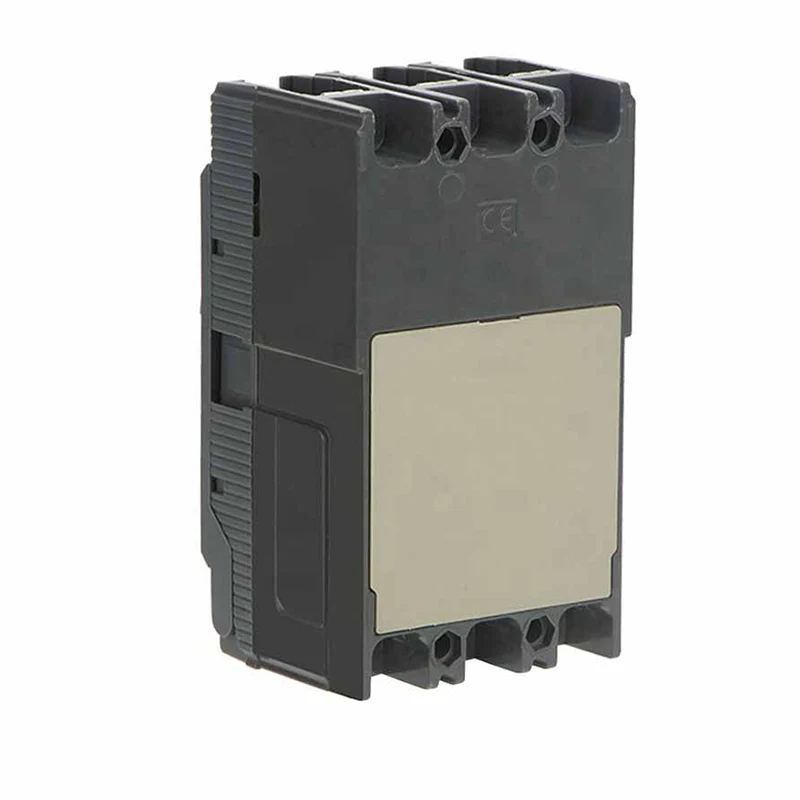

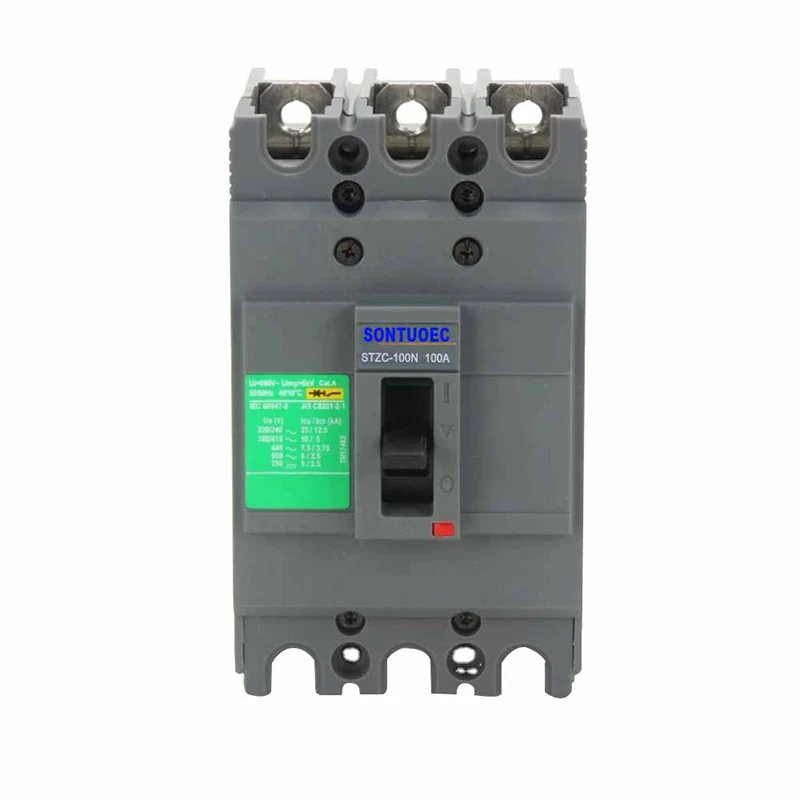

Saules sistēmas veidotajā korpusa ķēdes pārtraucējs apvalka izgatavošanai izmanto augstas stiprības plastmasas vai metāla materiālus, un tajā ir galvenie komponenti, piemēram, kontakti, drošinātāji un elektromagnētiskās izlaidumi iekšpusē. Tas var ātri nogriezt ķēdi, kad strāva pārsniedz novērtēto vērtību, tādējādi novēršot elektriskās iekārtas Saules sistēmas bojājumus pārslodzes vai īssavienojuma dēļ.
Specifikācijas:
Ierakstīt | Novērtēta strāva (a) | Polis | Nominālais izolācijas spriegums (v), UI (v) |
Nominālais spriegums (v) ue | Shor-circuit Breaking ietilpība ICS (KA) |
Uitimate Shor shēmas pārrāvuma ietilpība ICU (KA) | Operācijas kalpošanas laiks (laiki) | |||
Elektriskais/mehānisms | ||||||||||
Maiņstrāva | ||||||||||
STZC-100 | 16,20,25,32,40,50,63,80,100 | 3p, 4p | 690 | 220/230/240 | 13 | 25 | 1500 | 8500 | ||
400/415 | 8 | 15 | ||||||||
440 | 5 | 10 | ||||||||
550 | 3 | 5 | ||||||||
250 (Līdzcilvēks) | 3 | 5 | ||||||||
STZC-160 | 100,125,160 | 220/230/240 | 13 | 25 | 1000 | 7000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (Līdzcilvēks) | 3 | 5 | ||||||||
STZC-250 | 160,180,200 225,250 | 220/230/240 | 13 | 25 | 1000 | 5000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (Līdzcilvēks) | 3 | 5 | ||||||||
STZC-400 | 250,300,315 400 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 | ||||||||
STZC-630 | 400 500,600 630 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 |
Augstas veiktspējas aizsardzība: Saules sistēmas veidotajam korpusa ķēdes pārtraucējam ir lieliska pārslodzes un īssavienojuma aizsardzība, kas var nodrošināt Saules sistēmas stabilu darbību.
Spēcīga pielāgošanās spējas: shēmas pārtraucējs ir piemērots dažādiem saules enerģijas sistēmu izmēriem un veidiem, ieskaitot ārpus tīkla sistēmas un ar režģi savienotām sistēmām.
Droši un uzticami: Pieņemot uzlabotas termiskās magnētiskās aizsardzības tehnoloģijas, tā var ātri nogriezt ķēdi, kad rodas kļūme, novēršot ugunsgrēku un citus drošības negadījumus.
Viegli uzstādīt un uzturēt: kompakta struktūra, viegli uzstādāma, vienlaikus nodrošinot ērtu apkopes dizainu, piemēram, noņemamus kontaktus utt.
SEZC-100 MCCB sērija tiek izmantota AC 50/60Hz izplatīšanas tīklā, novērtēts ar darbības spriegumu 440V un vērtēja strāvu no 15A līdz 630A. To izmanto, lai sadalītu jaudu un aizsargātu ķēdi, jaudu un elektroiekārtas no pārslodzes un īssavienojuma bojājumiem, kas uzlabo barošanas avota uzticamību un nepārtrauktību.
Saules sistēmas veidoto gadījumu ķēdes pārtraucēju tehniskās specifikācijas atšķiras atkarībā no zīmola un modeļa, bet parasti tajā ietilpst galvenie parametri, piemēram, vērtētā strāva, novērtētais spriegums un pārrāvuma spēja. Piemēram, dažiem ķēdes pārtraucēju modeļiem var būt vērtīgs strāvas diapazons no 63-125A un DC500V nominālais spriegums. Izvēloties ķēdes pārtraucēju, tas jāsaskaņo ar Saules sistēmas faktiskajām vajadzībām.
Saules sistēmas veidotās korpusa ķēdes pārtraucēji tiek plaši izmantoti dažādās saules enerģijas sistēmās, ieskaitot:
Saules sistēma ārpus tīkla: nodrošinot barošanas avotu attāliem apgabaliem vai vietām, kuras nevar savienot ar režģi.
Ar režģi savienota Saules sistēma: Saules enerģijas apvienošana ar režģi, lai realizētu papildinošo un dalīto jaudu.
Izplatītā saules sistēma: saules enerģijas ražošanas aprīkojuma uzstādīšana ēkās vai telpās, lai nodrošinātu jaudu lokalizētām zonām.
