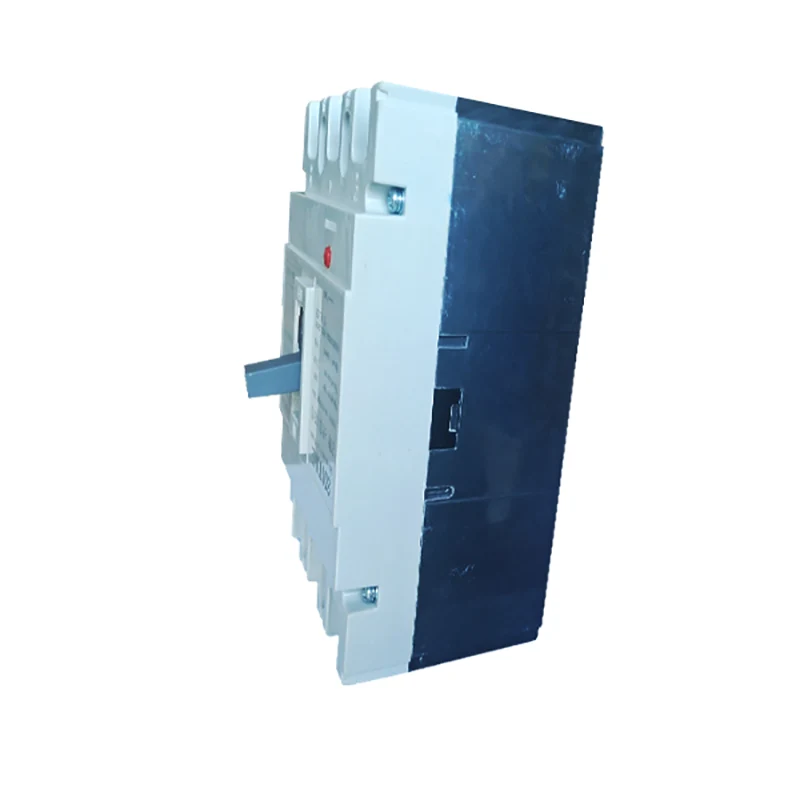

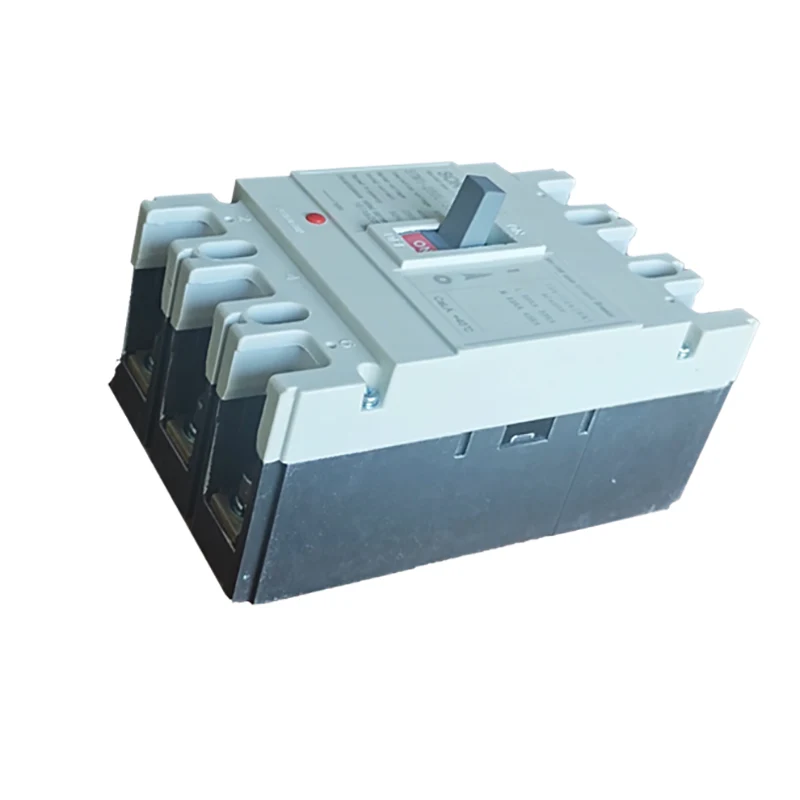

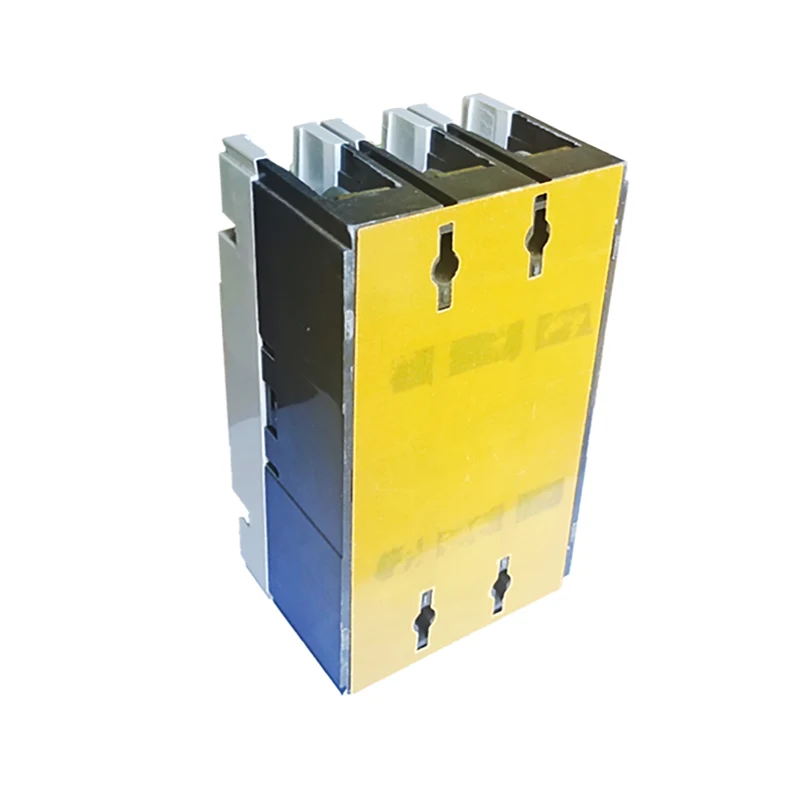

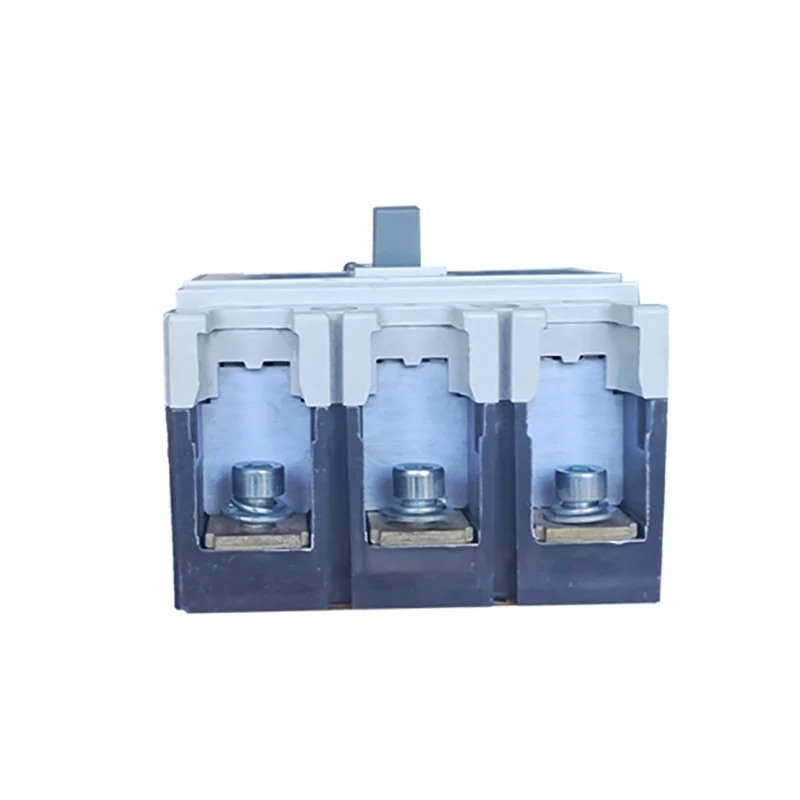

Elektriskais korpusa ķēdes pārtraucējs

Electric Molded Case Circuit Breaker ir sava veida elektroiekārta ar tādām aizsardzības funkcijām kā pārslodze, īssavienojums un zemspriegums. Tā darbības princips ir tāds, ka normālos darbības apstākļos ķēdes pārtraucējs ir slēgtā stāvoklī, kad ķēdē ir pārslodze, īssavienojums vai zem sprieguma un citi defekti, automātiskais slēdzis automātiski atvienos ķēdi, lai aizsargātu ķēdi un iekārtas drošību.

Modelis:STM1-250L

Nosūtīt pieprasījumu

Produkta apraksts

Modelis		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Novērtēts Cortirucus curert		125			250			400			630			800			1250
Nominālais Curert hn(A)		16,20,25,32,40,50			100,125,140,160,			250 315 350 400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Nominālais ekspluatācijas balsts Ue(V)DC								500 550,7			501 000
Nominālais emisijas balsojums UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Testa balss viena minūte (V)		3500			3500			3500			3500			3500			3500
Breaking Capacity (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mehāriskais Viņš	reizes	7000			7000			4000			4000			2500			2000
Elektriskā dzīve	reizes	2000			2000			1000			1000			800			600
Pārtraukuma laiki (ms)		20			20			20			20			20			20
Uzstādīšanas vieta		Jebkura vieta
bolatora jauda		jā
Standarta		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatūra (C)		25℃-50℃
Aizsardzības pakāpe		b20
Piederums		OF/SD/MX
Loka attālums (mm)		250

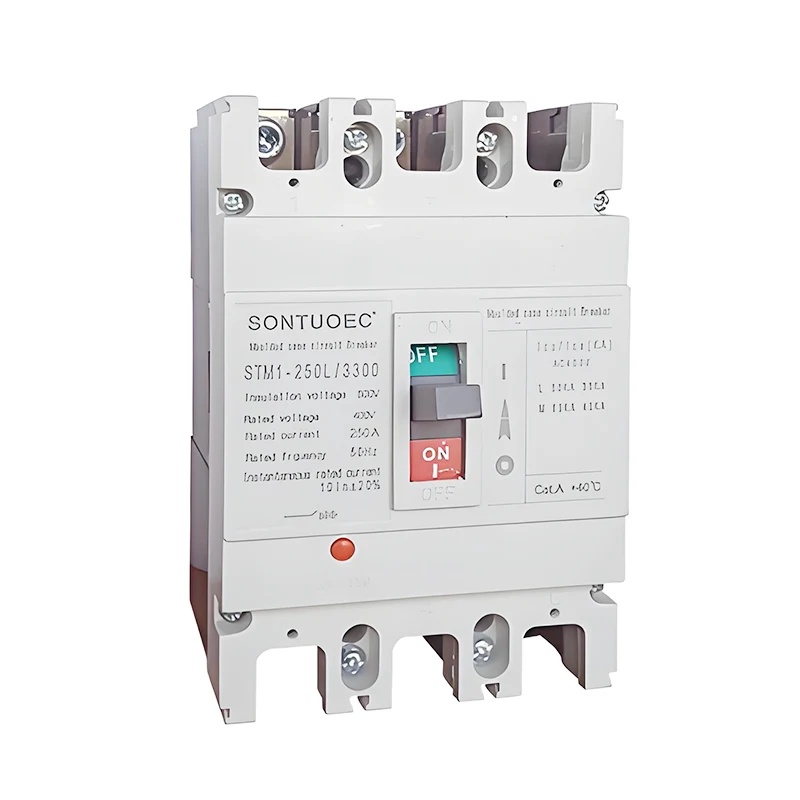

Modelis NĒ.	STM1-250L/3300
Loka dzēšanas līdzeklis	Gaiss
STANDARTS:	IEC 60947-2
Struktūra	MCCB
Tips	Moulede korpusa shēma Breaker
Sertifikācija	CE
Apstiprinājumi	CE, ISO9001
Piegādes laiks	Iekšā 20 dienas
Specifikācija	63A-630A
Izcelsme	Vendžou Džedzjana
Ražošanas jauda	2000 gab./nedēļā
Ātrums	Normāls tips Strāvas slēdzis
Uzstādīšana	Fiksēts
Poļu skaits	3P 4P
Funkcija	Konvencionāls Strāvas slēdzis, Strāvas slēdža atteices aizsardzība, Pārstrāvas aizsardzība
Cena	Rūpnīca Cena
Garantijas laiks	12 mēneši
Transporta pakotne	Iekšējais Kaste/Kartons
Preču zīme	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS kods	8536200000

Struktūra un īpašības

Struktūra: elektriskais korpusa slēdžs parasti sastāv no kontaktu sistēmas, loka dzēšanas sistēmas, darbības mehānisma, uzbrucēja un korpusa un citām daļām.

Funkcijas:

Tam ir augsta pārrāvuma jauda un laba dinamiskā termiskā stabilitāte.

Korpuss ir izgatavots no liesmu slāpējoša, loka izturīga izolācijas materiāla ar augstu drošības veiktspēju.

Darbības mehānisms ir elastīgs un uzticams, kas lietotājiem ir ērti darbināms manuāli vai elektriski.

Atvienotājam ir dažādas aizsardzības funkcijas, un tas var veikt atbilstošas darbības atbilstoši dažādiem ķēdes bojājumiem.

Funkcija un lietošana

Funkcija: elektriskajam korpusa slēdžam ir dažādas aizsardzības funkcijas, piemēram, aizsardzība pret pārslodzi, aizsardzība pret īssavienojumu, aizsardzība pret zemsprieguma un noplūdes aizsardzību. Tostarp aizsardzība pret pārslodzi nozīmē, ka tad, kad ķēde ir pārslogota, ķēdes pārtraucējs var automātiski atvienot ķēdi, lai novērstu iekārtas bojājumus pārkaršanas dēļ; īssavienojuma aizsardzība nozīmē, ka tad, kad ķēdē notiek īssavienojums, ķēdes pārtraucējs var ātri atslēgt bojājuma strāvu, lai novērstu ugunsgrēku un citus drošības negadījumus; zemsprieguma aizsardzība nozīmē, ka, ja strāvas padeves spriegums ir zemāks par nominālo vērtību, ķēdes pārtraucējs var automātiski atvienot ķēdi, lai pasargātu iekārtu no bojājumiem; un aizsardzība pret noplūdēm nozīmē, ka tad, kad ķēdē notiek noplūde, automātiskais slēdzis var savlaicīgi atslēgt strāvas padevi, lai aizsargātu personīgo drošību. Aizsardzība pret noplūdi nozīmē, ka ķēdes pārtraucējs var savlaicīgi atslēgt strāvas padevi, ja ķēdē ir noplūde, lai aizsargātu personīgo drošību.

Pielietojums: Elektriskās formas slēdžus plaši izmanto elektriskajās sistēmās dzīvojamās, tirdzniecības, rūpniecības un transporta jomās. Dzīvojamā jomā to izmanto, lai aizsargātu mājas ķēžu un elektrisko iekārtu drošību; komerciālajā jomā to izmanto lielu ēku un komerctelpu elektrisko sistēmu aizsardzībai; rūpnieciskajā jomā to izmanto, lai kontrolētu un aizsargātu rūpnīcas iekārtu un mašīnu drošu darbību; transporta jomā to izmanto, lai aizsargātu luksoforu, dzelzceļa signālu un citu iekārtu stabilu darbību.
