Drošības pārtraucēja MCCB 3P darbības princips ir balstīts uz magnētiskā sprūda un termiskā reaģētāja kombināciju. Kad ķēdē notiek pārslodze vai īssavienojums, strāva dramatiski palielināsies, un magnētiskais sprūda izjutīs šo novirzi un ātri nogriezīs ķēdi. Tikmēr termiskais reaģētājs atklāj temperatūras izmaiņas ķēdē un arī aktivizē MCCB, lai nogrieztu ķēdi, kad temperatūra pārsniedz noteikto vērtību, tādējādi efektīvi novēršot iekārtu bojājumus un uguns negadījumus.

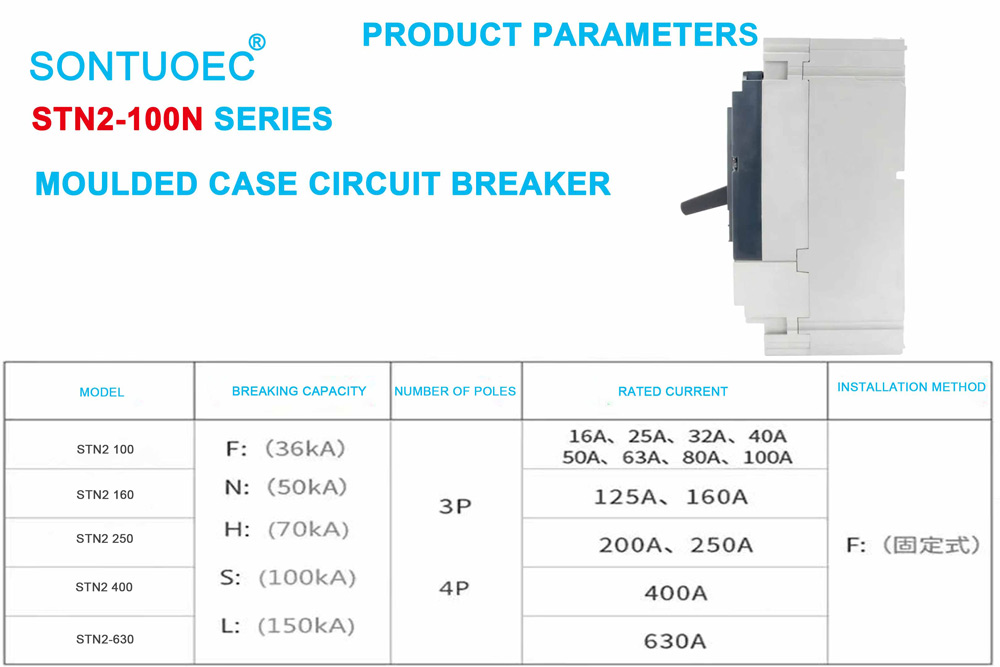

Specifikācija |
STN2-100 |
STN2-160 |
STN2-250 |
STN2-400 |
STN2-630 |
|||||||||||||||
Rāmja strāva (A) |
100 |
160 |
250 |
400 |
630 |
|||||||||||||||
Poļu skaits |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
3 |
4 |
||||||||||
Galīgā pārrāvuma spēja (ICU, ka) |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
F |
N |
H |
|||||
AC220 / 240V (no) |
85 |
90 |
100 |
85 |
90 |
100 |
85 |
90 |
100 |
40 |
85 |
100 |
40 |
85 |
100 |
|||||
AC380/415V (KA) |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
36 |
50 |
70 |
|||||
Nominālais izolācijas spriegums |
Ac800v |
|||||||||||||||||||
Novērtēts darba spriegums |
AC690V |
|||||||||||||||||||
Novērtēta strāva, termiskā paklupšana, Tmd, a |
63, 80, 100 |
80, 100, 125, 160 |
125, 160, 200, 250 |
- |
- |
|||||||||||||||
Novērtēta strāva, elektroniska Paklupšana, mikrofons, a |
40, 100 |
40, 100, 160 |
100, 160, 250 |
250, 400 |
250, 400, 630 |
|||||||||||||||
Papildu, trauksme, vaina Piederumi |
Vai/sd/sde/sdx |
|||||||||||||||||||
Šunta un zem sprieguma spole |
MX/MN |
|||||||||||||||||||
Mehāniskā dzīve |
50000 |
40000 |
20000 |
15000 |
15000 |
|||||||||||||||
Elektriskā dzīve |
30000 |
20000 |
10000 |
6000 |
4000 |

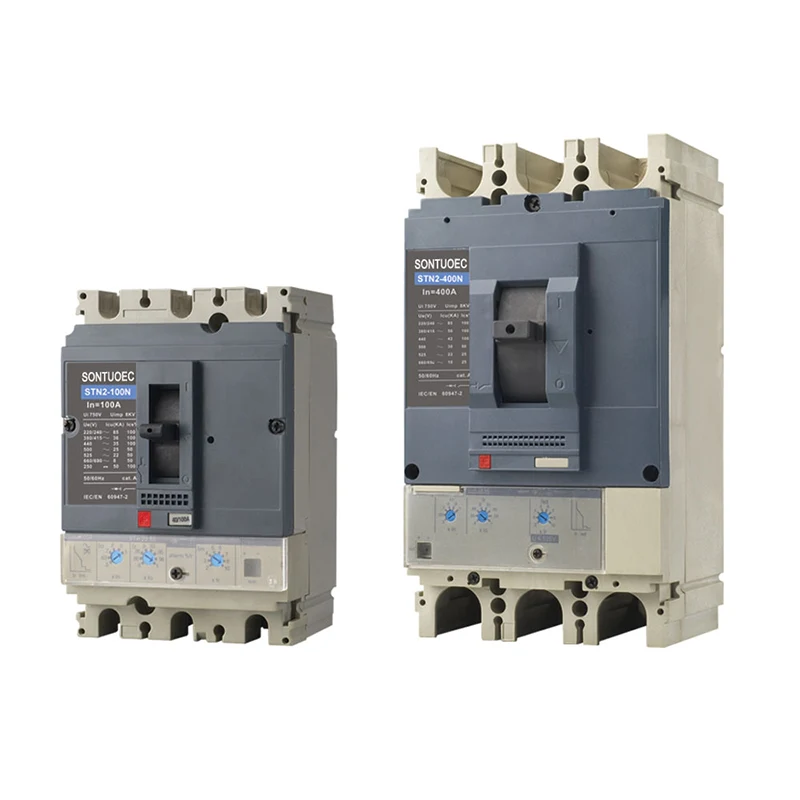

Drošības pārtraucējs MCCB 3P/4P atspoguļo jaunāko pašreizējo ierobežojošo principu un ražošanas tehnoloģiju, ko raksturo kompaktas struktūras, pilnīga modularizācija, liela pārrāvums un nulles uzliesmojums. Circuit Breaker ir aprīkots ar pārslodzi, īssavienojumu un nepietiekama sprieguma aizsardzības ierīci, lai aizsargātu ķēdes un barošanas avota aprīkojumu no bojājumiem.
Bipolārs dizains: MCCB 3P/4P ir bipolārs dizains, kas nozīmē, ka tas vienlaikus var kontrolēt gan nulles, gan uguns vadus, nodrošinot ķēdes drošību un stabilitāti.
Augsta precizitāte: ar augstas precizitātes strāvas noteikšanas funkciju tā var precīzi noteikt kļūdas situāciju ķēdē un savlaicīgi nogriezt ķēdi.
Augsta uzticamība: izgatavota ar progresīvām tehnoloģijām un materiāliem, tai ir augsta uzticamība un stabilitāte, un tas var normāli darboties dažādās skarbās vidēs.
Viegli uzstādīt un uzturēt: saprātīgs dizains, viegli uzstādāms un vienlaikus viegli uzturams un aizstājams, samazinot lietotāja darbības un uzturēšanas izmaksas.
Starptautiskie standarti
IEC60947-1: Vispārīgi noteikumi
IEC60947-2: Circuit Breakers
IEC60947-4: kontaktori un motorie starteri;
IEC60947-5.1: vadības ķēdes pārtraucēja ierīces un komutācijas elementi; Automātiskās vadības komponenti.
Valsts standarti
GB14048.1: Vispārīgi noteikumi
GB14048.2: Circuit Breaker
