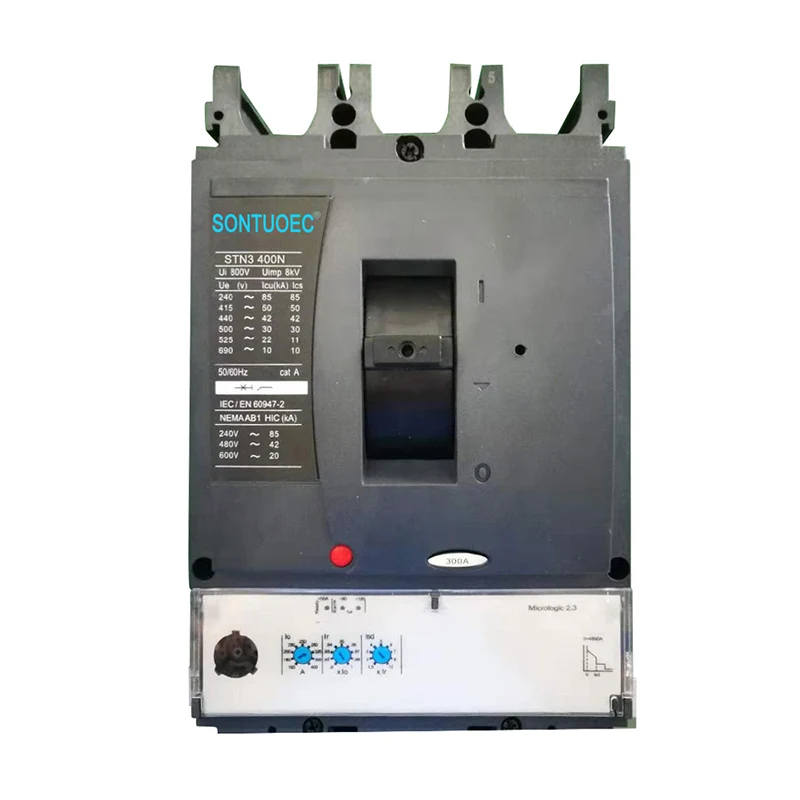

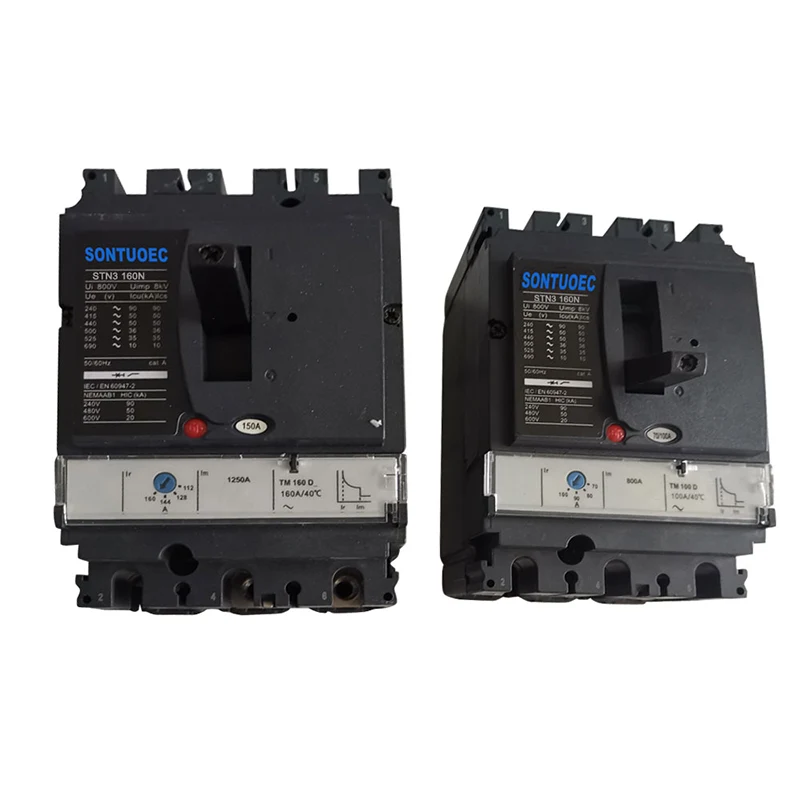

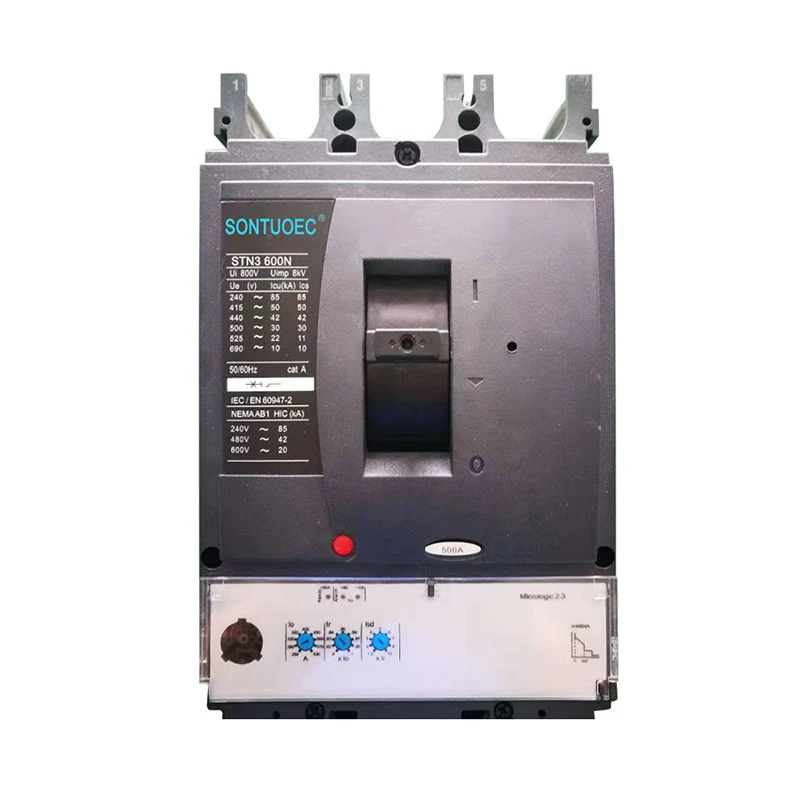

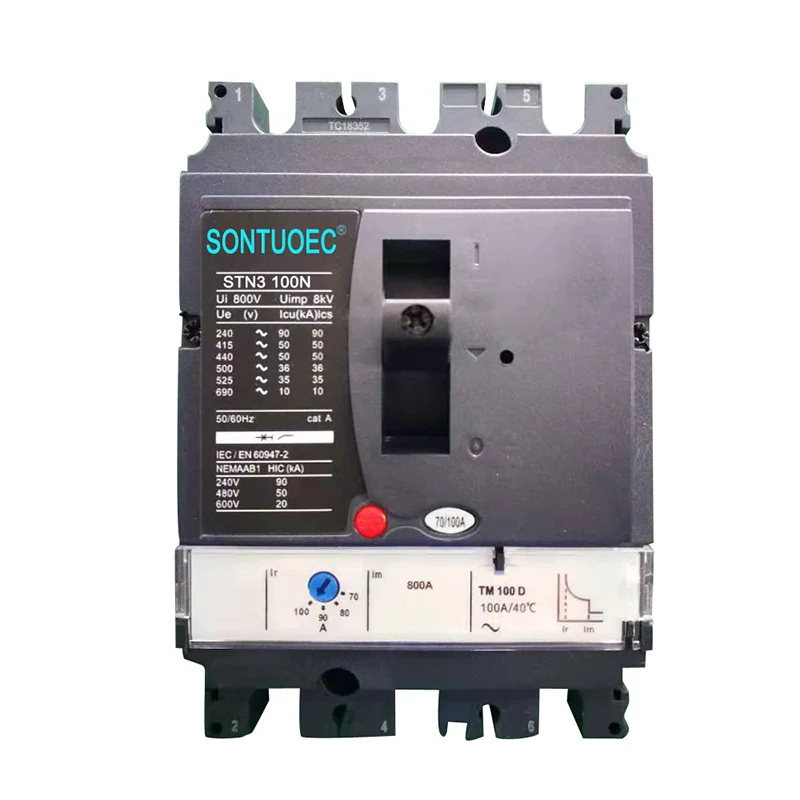

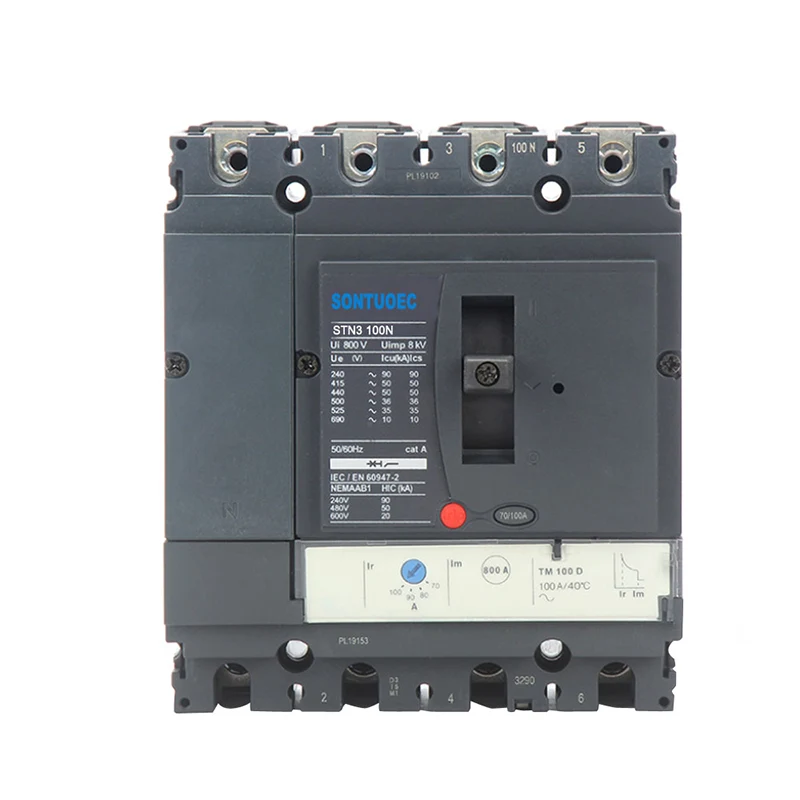

STN3 tipa veidotais korpusa ķēdes pārtraucējs ir uzticams un uzlabots risinājums elektriskajai aizsardzībai dažādās lietojumprogrammās. Tā kompaktais dizains, visaptverošās aizsardzības funkcijas un sakaru iespējas padara to par ideālu izvēli mūsdienu elektriskajām sistēmām.
Specifikācija | STN3 100 | STN3 160 | STN3 250 | STN3 400 | STN3 630 | |||||||||||||||
Rāmja strāva (A) | 100 | 160 | 250 | 400 | 630 | |||||||||||||||
Poļu skaits | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | ||||||||||
Galīgā pārrāvuma spēja (ICU, KA) | F | N | H | F | N | H | F | N | H | F | N | H | F | N | H | |||||
AC220 / 240V (no) | 85 | 90 | 100 | 85 | 90 | 100 | 85 | 90 | 100 | 40 | 85 | 100 | 40 | 85 | 100 | |||||
AC380/415V (KA) | 36 | 50 | 70 | 36 | 50 | 70 | 36 | 50 | 70 | 36 | 50 | 70 | 36 | 50 | 70 | |||||
Nominālais izolācijas spriegums | Ac800v | |||||||||||||||||||
Novērtēts darba spriegums | AC690V | |||||||||||||||||||
Nominālā strāva, termiskā paklupšana, TMD, a | 63, 80, 100 | 80, 100, 125, 160 | 125, 160, 200, 250 | - | - | |||||||||||||||
Nominālā strāva, elektroniska paklupšana, mikrofons, a | 40, 100 | 40, 100, 160 | 100, 160, 250 | 250, | 250, 400, | |||||||||||||||
400 | 630 | |||||||||||||||||||
Papildu, trauksmes, kļūdu piederumi | Vai/sd/sde/sdx | |||||||||||||||||||
Šunta un zem sprieguma spole | MX/MN | |||||||||||||||||||
Mehāniskā dzīve | 50000 | 40000 | 20000 | 15000 | 15000 | |||||||||||||||
Elektriskā dzīve | 30000 | 20000 | 10000 | 6000 | 4000 |
Modeļa Nr. | Stn3 |
Standarts: | IEC 60947-2 |
Loka peļņas nesējs | Gaisa |
Struktūra | MCCB |
Ierakstīt | Mouldee Case Circuit Breaker |
Sertifikācija | Cekuls |
Apstiprinājumi | CE, ISO9001 |
Dzemdību laiks | 20 dienu laikā |
Specifikācija | 63a-630a |
Izcelsme | Wenzhou Zhanjiang |
Ražošanas jauda | 2000 -PIEZĪME/NEDĒĻA |
Ātrums | Normāla tipa ķēdes pārtraucējs |
Uzstādīšana | Fiksēts |
Poļu numurs | 3P 4P |
Darbība | Parastais ķēdes pārtraucējs, Circuit-Breaker atteices aizsardzība, Pārmērīga aizsardzība |
Cena | Rūpnīcas cena |
Garantijas laiks | 12 mēneši |
Transporta pakete | Iekšējā kaste/kastīte |
Preču zīme | Esoueec, wzcec, esutune, imdec |
HS kods | 8536200000 |
• Aizsardzība un funkcionalitāte: šie pārtraucēji piedāvā visaptverošu elektrisko sistēmu aizsardzību, ieskaitot pārslodzi un īssavienojuma aizsardzību. Tie ir paredzēti, lai automātiski atvienotu ķēdi, kad rodas kļūme, novēršot aprīkojuma bojājumus un nodrošinot drošību.
• Apvalka strāva un nominālā strāva: apvalka strāva (piemēram, 160N) norāda uz pārtraucēja korpusa maksimālo paplašināmo ietilpību. Nominālā strāva (piemēram, 100A) ir maksimālā normālā darba strāva, kurai ķēde nevajadzētu pārsniegt, lai novērstu pārslodzes laikā.
• Pole konfigurācijas: pieejama 3 polu (3P) un 4 polu (4P) konfigurācijās, kas piemērotas dažādām elektriskām sistēmām un lietojumprogrammām.
• Elektroniskie ceļojumu vienības: Advanced Electronic ceļojuma vienības nodrošina precīzas mērīšanas un sakaru iespējas, ļaujot reāllaika uzraudzību un elektrisko parametru diagnostiku.
• Kompaktais dizains: jo īpaši kompaktā NSX sērija ir pazīstama ar savu kompakto dizainu, kas apvieno energoefektivitāti, mērījumus, pārvaldību un sakaru rīkus.
• Rūpnieciska lietošana: plaši izmantots rūpnieciskos apstākļos, lai sadalītu un aizsargātu elektrisko jaudu dažādiem aprīkojumiem un mašīnām.
• Enerģija un infrastruktūra: piemērota lietojumprogrammām enerģijas sadales tīklos un infrastruktūras projektos.
• Komerciāli un dzīvojami: izmanto arī komerciālās ēkās un dzīvojamās mājās galvenajām un sekundārajām izplatīšanas sistēmām.
• Uzlabota aizsardzība: tādas funkcijas kā dubultā rotācijas kontakti un enerģijas paklupšana nodrošina ticamu aizsardzību pret kļūdām.
• Selektīva koordinācija: Uzlabota selektivitāte palīdz saglabāt barošanas avota nepārtrauktību neietekmētām ķēdēm kļūdu laikā.
• Komunikācijas iespējas: Modbus sakaru modulis un BSCM (pārtraucēja statusa kontroles modulis) nodrošina datu pārraidi starp ķēdes pārtraucēju un uzraudzības sistēmu.
• Displeja un uzraudzība: LED un citi rādītāji "gatavi" sniedz reāllaika statusa informāciju, savukārt FDM121 skapja durvju displeja vienība var parādīt dažādus izmērītos parametrus.
• Apkope un konfigurācija: apkopes indikatori parāda kontaktu, kravas profilu un darbības skaita nodilumu, palīdzot paredzētajā apkopē.
• Instalēšana: izpildiet ražotāja instrukcijas pareizai uzstādīšanai, nodrošinot minimālas atļaujas un izmantojot atbilstošu montāžas aparatūru.
• Apkope: Regulāra shēmas pārtraucēju pārbaude un pārbaude ir ieteicama, lai nodrošinātu, ka tie darbojas pareizi un nodrošina nepārtrauktu aizsardzību.
