Šis 4P 63A /30MA RCD maiņstrāvas tips izraisa RCD iekšējo atvienošanas mehānismu, liekot RCD ātri nogriezt barošanas avotu, tādējādi aizsargājot elektrisko aprīkojuma un personāla drošību.
Standarta | IEC61008-1 |
Poļu skaits |
2p, 4p |
Novērtēta strāva (A) |
16, 25,32,40,63 |
Nominēta atlikušā darbība Strāva (in) (MA) |
10,30,100,300 500 |
Novērtēts atlikušais NEVAJADZĪGA PARAKSTS (INO) (MA) |
≤0,5 collas |
Nominālais spriegums (v) |
AC 230/240 |
AC 230/400 |
|
Atlikušā darbības strāva Apjoms |
0,5 collas ~ |
Atlikušā pašreizējā laiks |
≤0,3s |
Īssavienojums Ietilpība (ICU) |
6000a |
Izturība |
4000 |
Aizsardzības pakāpe |
Ip20 |

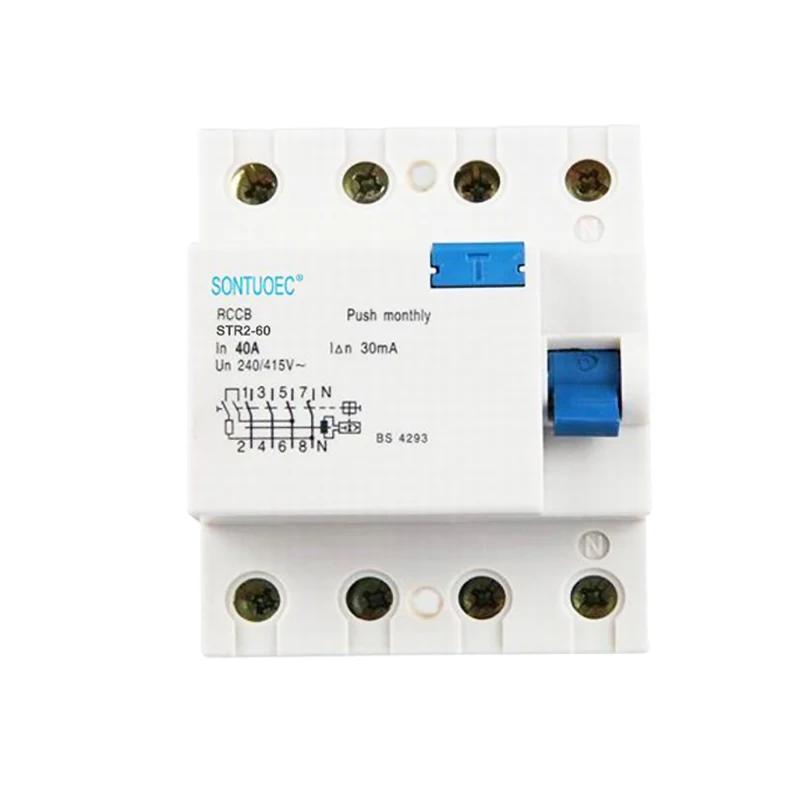

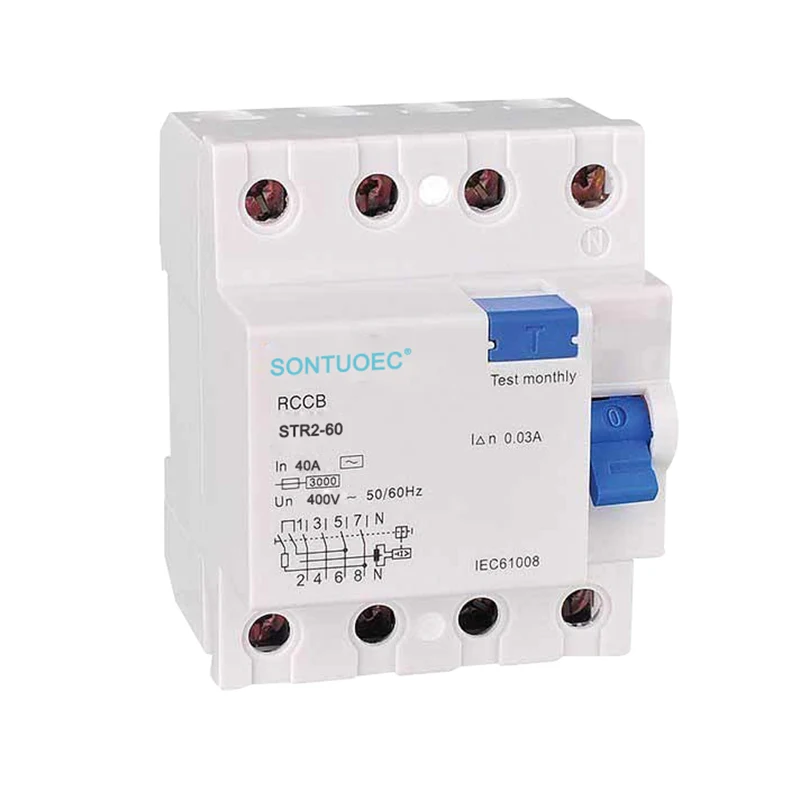

4P: norāda, ka šis 4P 63A /30MA RCD maiņstrāvas tips ir četru polu slēdzis, t.i., tas vienlaikus var kontrolēt četru ķēžu ieslēgšanu. Šo dizainu parasti izmanto lietojumprogrammās, kur vienlaikus ir jāsamazina fāze, nulle un divi zemes vadi, lai nodrošinātu, ka noplūdes vai kļūmes gadījumā ķēde var pilnībā nogriezt, lai nodrošinātu augstāku elektriskās drošības aizsardzības līmeni.
63a: norāda, ka RCD ir novērtēts ar 63 ampēriem, kas ir maksimālā strāvas vērtība, ko RCD var nepārtraukti pārvadāt, neradot pārkaršanu vai bojājumus.
30mA: norāda, ka RCD noplūdes darbības strāva ir 30 miliamps, t.i., kad noplūdes strāva elektriskajā sistēmā pārsniedz šo vērtību, RCD ātri nogriezīs barošanas avotu, lai aizsargātu personīgo drošību un novērstu negadījumus, piemēram, elektriskos ugunsgrēkus.
RCD: Atlikušā strāvas ierīce, elektriskās drošības ierīce, ko izmanto, lai noteiktu atlikušo strāvu (t.i., noplūdes strāvu) elektriskajā sistēmā un pārtrauca barošanas avotu.
Tips: tas nozīmē, ka RCD ir tips, t.i., tas var pareizi darboties gan ar maiņstrāvas, gan pulsējošām līdzstrāvas atlikušajām straumēm (var atļaut uzklāt gludu līdzstrāvas strāvu ≤6mA). Šāda veida RCD ir piemērota shēmām ar daudzām elektroniskām ierīcēm, piemēram, sadzīves ierīcēm, biroja ierīcēm, datoriem un citām vietām.
RCD darbības princips ir balstīts uz atlikušo strāvas transformatoru. Kad elektriskajā sistēmā notiek nesabalansēta strāva (t.i., noplūde), atlikušās strāvas transformators nosaka šo nesabalansēto strāvu un rada magnētisku plūsmu, kas ir proporcionāla noplūdes strāvai. Šī magnētiskā plūsma izraisa RCD iekšējo atvienošanas mehānismu, liekot RCD ātri nogriezt barošanas avotu, tādējādi aizsargājot elektrisko aprīkojuma un personāla drošību.
Rūpnieciskā jauda: Rūpnieciskajā vidē, ņemot vērā lielu skaitu elektrisko iekārtu un sarežģītu shēmu sistēmu klātbūtni, ir jāizmanto 4P 63A /30MA RCD A tipa, lai nodrošinātu visaptverošu elektriskās drošības aizsardzību.
Komerciāli: tādās komerciālās telpās kā iepirkšanās centri, viesnīcas utt., Kur ir liela cilvēku un elektrisko aprīkojuma koncentrācija, šāda veida RCD ir nepieciešama arī, lai nodrošinātu elektrisko drošību.
Augstas klases dzīvojamais: dažās augstākās klases rezidencēs 4P 63A /30mA RCD tiek izvēlēts arī tips, lai nodrošinātu augstāku elektriskās drošības aizsardzības līmeni.
