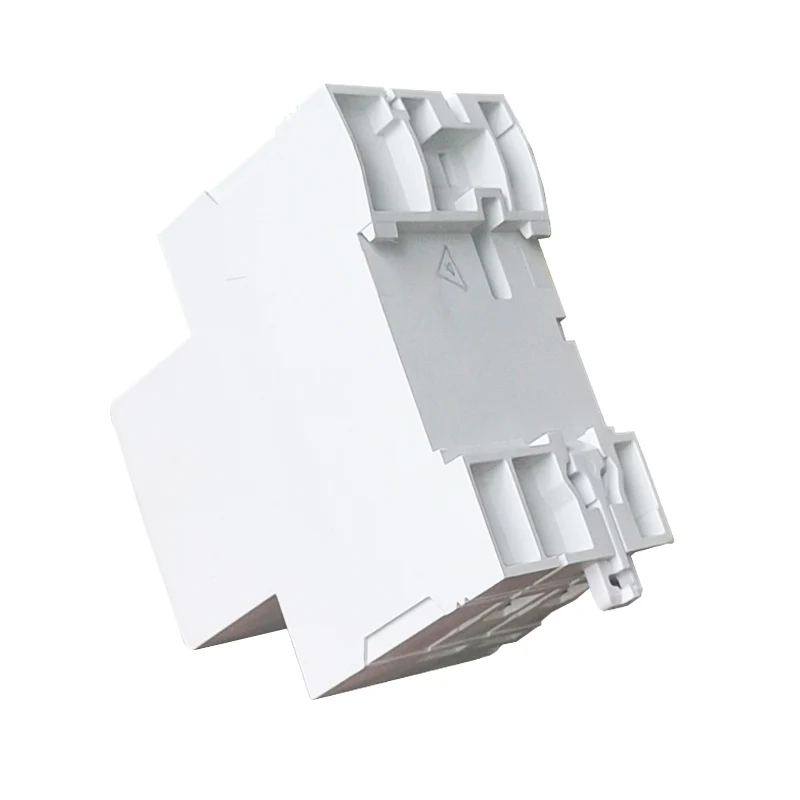

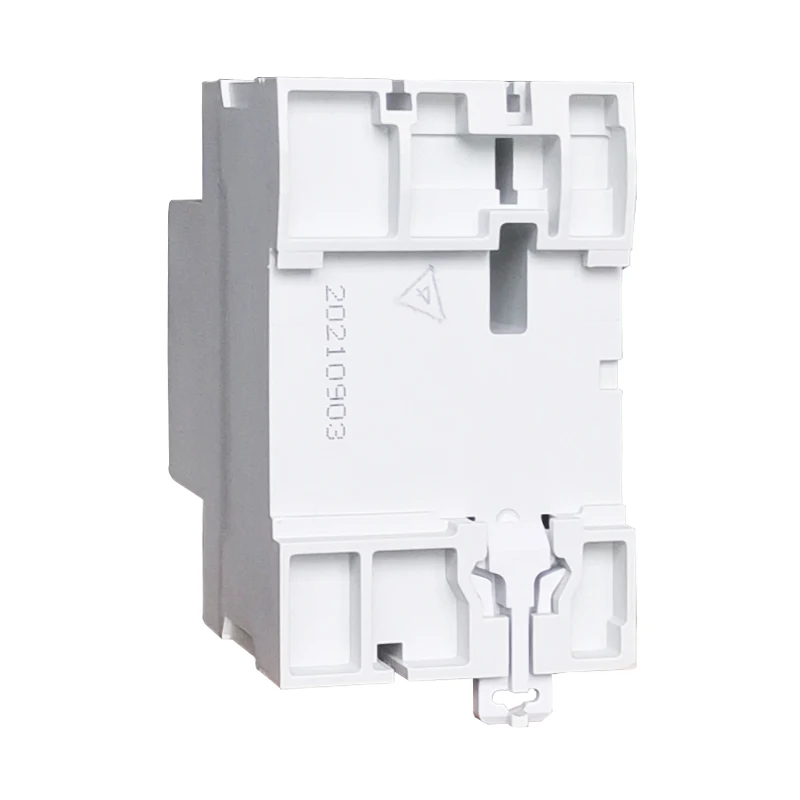

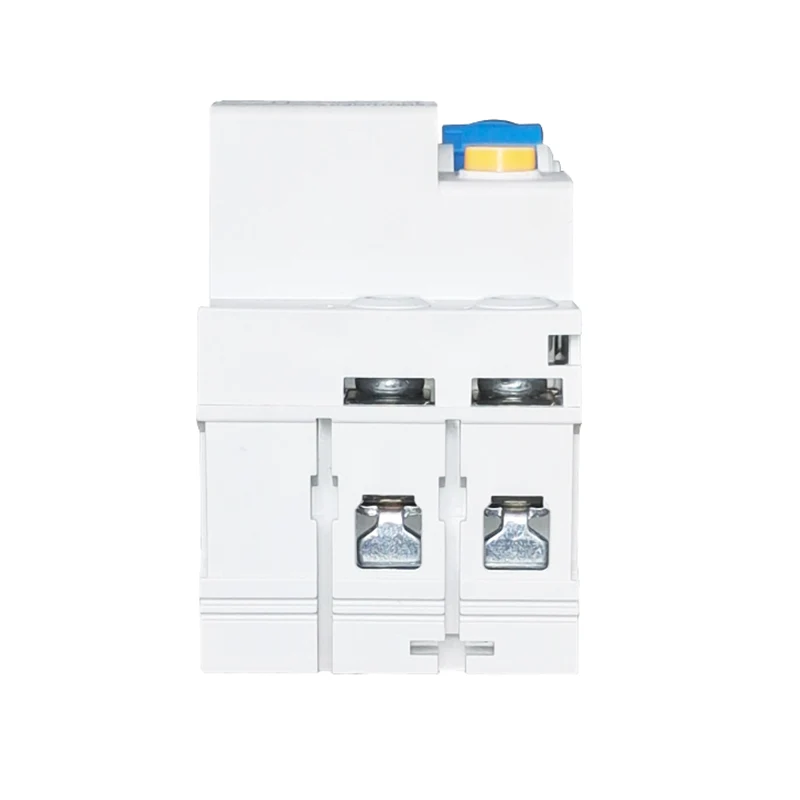

RCCB B modeļa atlikušās strāvas ķēdes pārtraucējs

RCCB B modeļa atlikušās strāvas ķēdes pārtraucējs aizsargā nedzīvas bojājuma strāvas gadījumā trīs fāžu tīklos. Parasti to izmanto uzlādēšanas stacijas, medicīniskā aparāta un instrumentu, kontrolleru un mainīgā ātruma piedziņu, mīklas lādiņu un invertoru (DC) instrumentos, kontrolieros un mainīgā ātruma braucienos, ar IEC/EN61008-1 un IEC/EN624233 standartaprīkojumu.

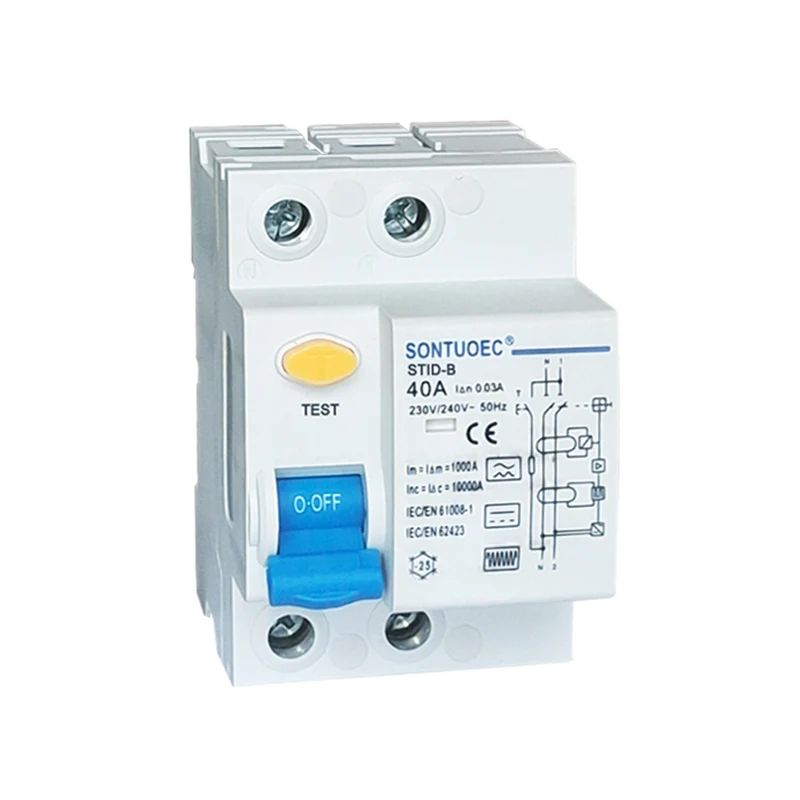

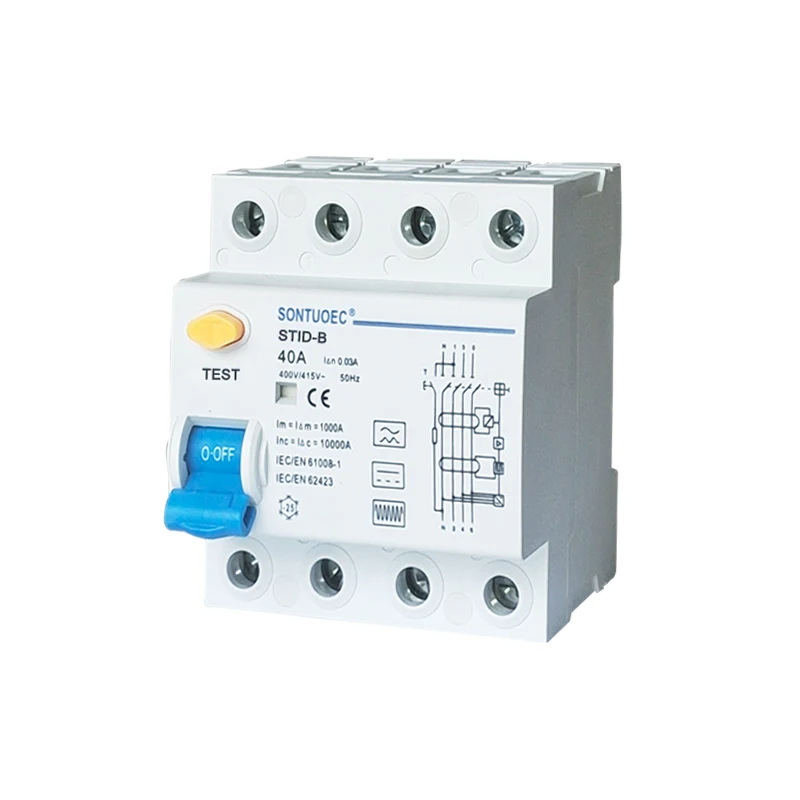

Modelis:STID-B

Nosūtīt pieprasījumu

Produkta apraksts

Elektrības Iezīmēt	Standarta		IEC/EN62423 & IEC/EN61008-1
	Tips (izjūtās Zemes noplūdes viļņu forma)		B
	Novērtēta strāva	A	25,40,63
	Stabs	P	1p+n, 3p+n
	Nominālais spriegums UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Novērtēta jutība i n	A	0,03,0,1,0,3
	Izolācijas sprieguma UI	V	500
	Novērtēja atlikušo pagatavošanu un	A	500 (in = 25a/40a)
	Breaking ietilpība i m	A	630 (in = 63a)
	Īssavienojuma strāva i c	A	10000
	SCPD drošinātājs	A	10000
	Pārtraukuma laiks zem i n	s	≤0,1
	Nominālā frekvence	Hz	50
	Nomināls impulss iztur spriegumu (1,2/5,0) uimp	V	4000
Mehāniāls funkcijas	Dielektriskā testa spriegums pie Ind. Freds. 1min	KV	2.5
	Piesārņojuma grāds		2
	Elektriskā dzīve		2000
	Mechanicai Iife		10000
	Bojājuma strāvas indikators		Jā
	Aizsardzības pakāpe		Ip20
	Apkārtējās vides temperatūra (ar vidējo dienu 35)	ºC	-40 ~+55ºC
	Uzglabāšanas temperatūra	ºC	-40 ~+70ºC

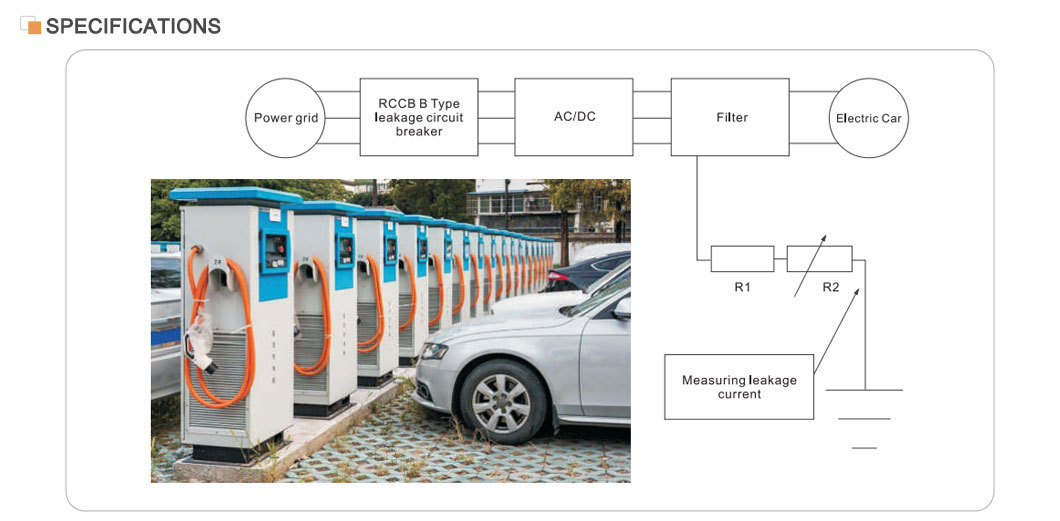

STID-B RCCB B modeļa atlikušās strāvas ķēdes pārtraucējs ir piemērots A tipam un ir piemērots arī līdzstrāvas atlikušo straumju izlīdzināšanai, līdzstrāvas atlikušajām straumēm, kas var rasties no taisngrieža ķēdes un augstfrekvences maiņstrāvas atlikušajām straumēm. Tas nodrošina aizsardzību nepārtrauktas bojājuma straumju gadījumā trīsfāžu tīklos. STID-B parasti tiek izmantots uzlādes staciju, medicīnisko aprīkojuma un instrumentu, kontrolieru un mainīgā ātruma piedziņu, akumulatora lādētāju un invertoru (DC) laukos. STID-B atbilst IEC/EN61008 un IEC/EN62423 standartiem.

Galvenās funkcijas

Nominālā strāva: 40A, piemērota lielākām strāvas elektriskajām sistēmām.

Aizsardzība pret noplūdi: ar augstu jutīgumu un precizitāti tas var noteikt noplūdes strāvu un ļoti īsā laikā nogriezt barošanas avotu.

Drošības rādītāji: atbilst tādiem starptautiskiem standartiem kā IEC/EN61008.1 un GB16916.1, nodrošinot produkta drošību un uzticamību.

Pielietojuma joma: plaši izmantots rūpniecības, komerciālās, daudzstāvu un civilās ēkās, lai nodrošinātu visaptverošu elektrības sistēmas aizsardzību.

Darbības princips

RCCB B modeļa atlikušās strāvas ķēdes pārtraucējs ir balstīts uz nulles secības strāvas transformatoru. Katra vadošā fāze iziet caur nulles secības strāvas transformatoru, kura sekundārā puse ir savienota ar elektromagnētisko aizturēšanu. Normālos apstākļos fāzes strāvu vektora summa caur nulles secības strāvas transformatoru ir nulle, tāpēc plūsma caur transformatoru ir nulle, sekundārais izejas spriegums ir arī nulle, un ķēdes pārtraucējs nedarbosies. Tomēr, tiklīdz noplūdes strāva palielinās un virza sekundāro sānu izejas spriegumu, lai palielinātu līdz noteiktam līmenim, elektromagnētiskā izdalīšanās aktivizējas, virzot darbības mehānismu, lai rīkotos un atvienotu kontaktus, kas savienoti ar barošanas avotu, tādējādi realizējot noplūdes aizsardzību.

Izvēle un uzstādīšana

Atlase: Izvēloties RCCB, jāapsver elektriskās sistēmas parametri, piemēram, nominālais spriegums, novērtētā strāva, noplūdes darbības strāva un darbības laiks. Ir arī jāizvēlas piemērots RCCB atbilstoši nepieciešamajam aizsardzības veidam (piemēram, tieša kontakta aizsardzība vai netieša kontakta aizsardzība).

Instalēšana: RCCB jāuzstāda elektriskās sistēmas ienākošajā galā vai uz filiāles līnijas, lai nodrošinātu pilnīgu visas elektriskās sistēmas aizsardzību vai noteiktu filiāles līniju. Instalēšanas laikā stingri jāievēro attiecīgie standarti un kodi, lai nodrošinātu pareizu savienojumu un uzticamu RCCB darbību.
