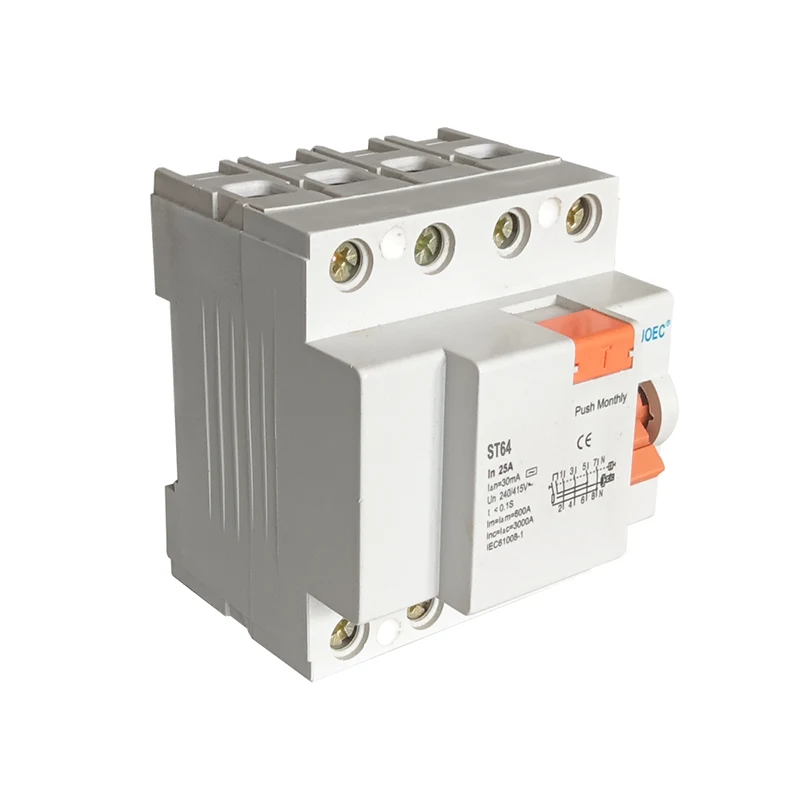

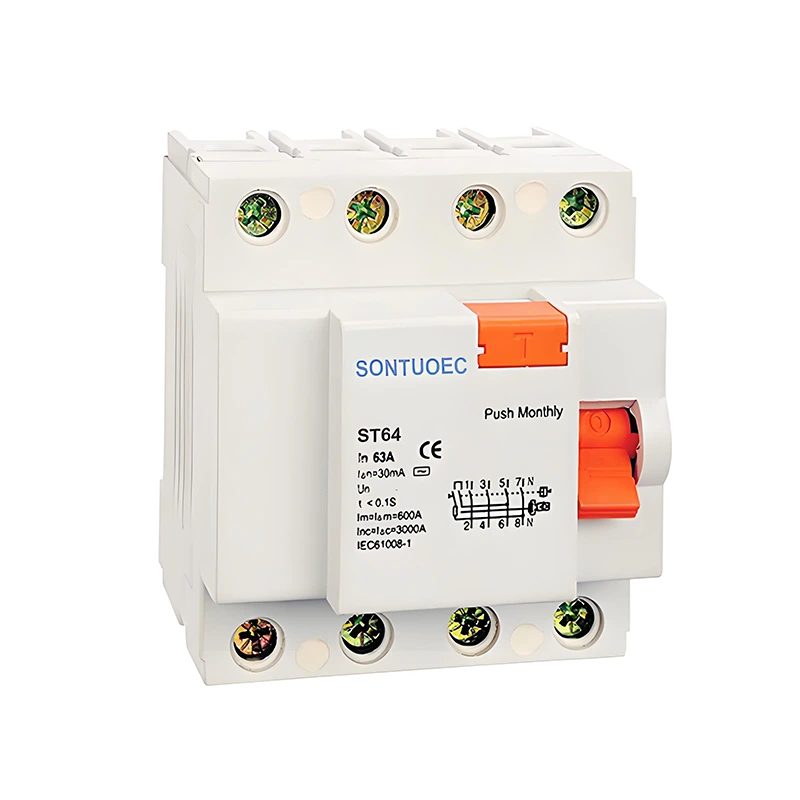

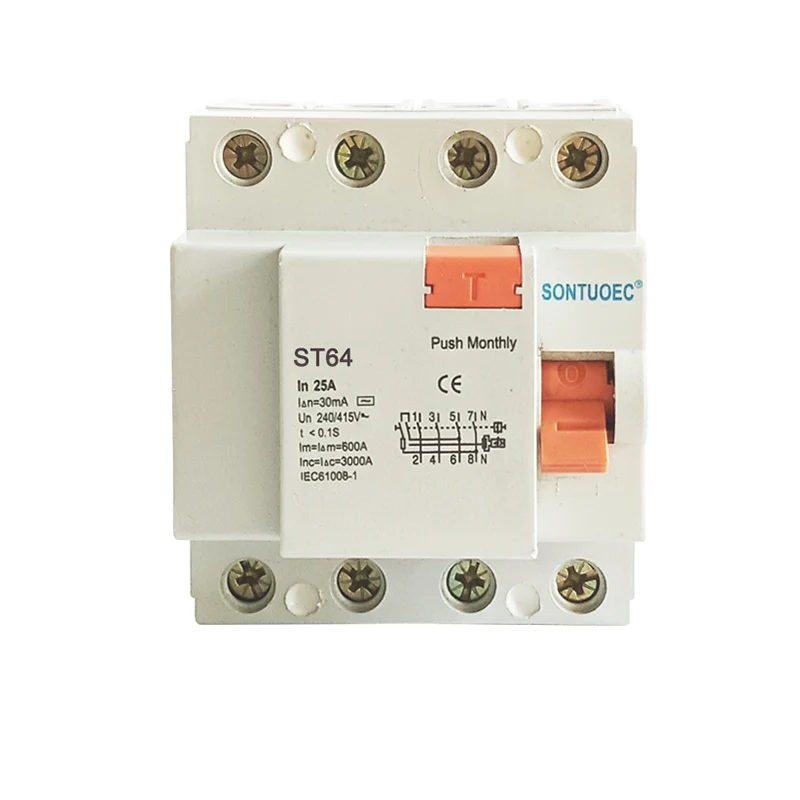

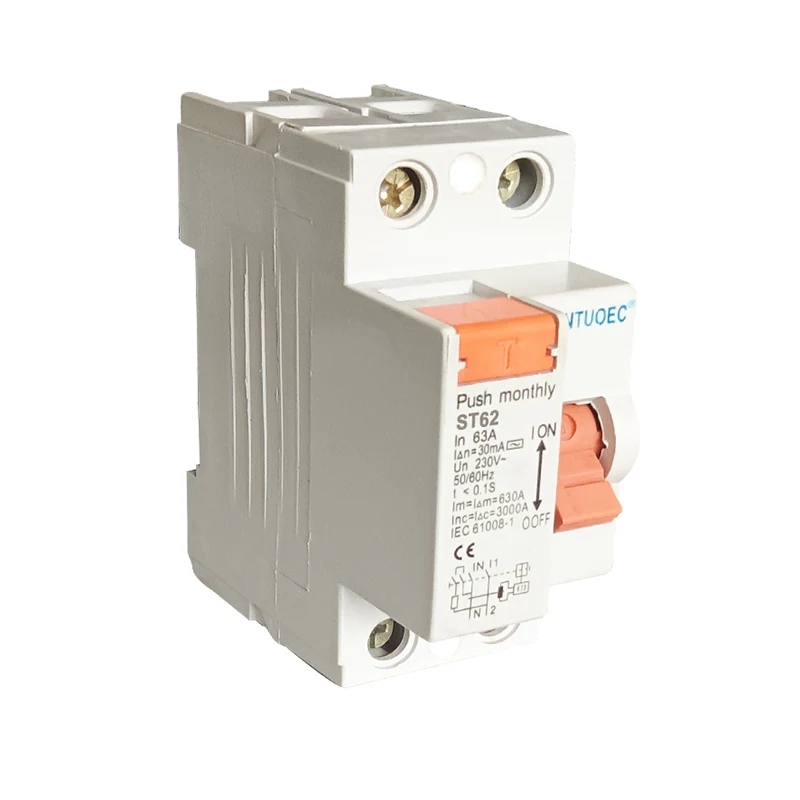

4p 63a /30mA atlikušās strāvas ķēdes pārtraucējs

4P 63A /30mA Atlikušās strāvas ķēdes pārtraucējs ir atlikušās strāvas ķēdes pārtraucējs ar četriem poliem (P), kura nominālā strāva ir 63A un atlikušā darbības strāva (t.i., noplūdes darbības strāva) ir 30mA. RCCB galvenokārt izmanto, lai noteiktu atlikuma strāvu automātiski, un, pēc tam, kad šī strāva tiek noteikta, lai noteiktu vērtību. Elektriskie ugunsgrēki.

Modelis:ST60

Nosūtīt pieprasījumu

Produkta apraksts

Standarts:	IEC 61008-1
Modelis:	St60
Atlikušās pašreizējās īpašības:	Un un
Pole nē.:	2p, 4p
Novērtēta strāva:	16a, 25a, 32a, 40a, 63a;
Nominālais spriegums:	230/400V AC
Novērtēta frekvence:	50/60Hz
Nominālā atlikušā darbības strāva IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominālā atlikušā neoperējošā strāva I Δno:	≤0,5iΔn
Nominālā nosacītā īssavienojuma strāva Inc:	6000a
Nominālā nosacītā atlikuma īssavienojums strāvas IΔC:	6000a
Paklupšanas ilgums:	Momentāna paklupšana≤0,1sec
Atlikušā paklupšanas strāvas diapazons:	0,5iΔn ~ iΔn
Elektromehāniskā izturība:	4000 ciklu
Stiprināšanas griezes moments:	2.0nm
Savienojuma terminālis:	Skrūvju gala stabu terminālis ar skavu

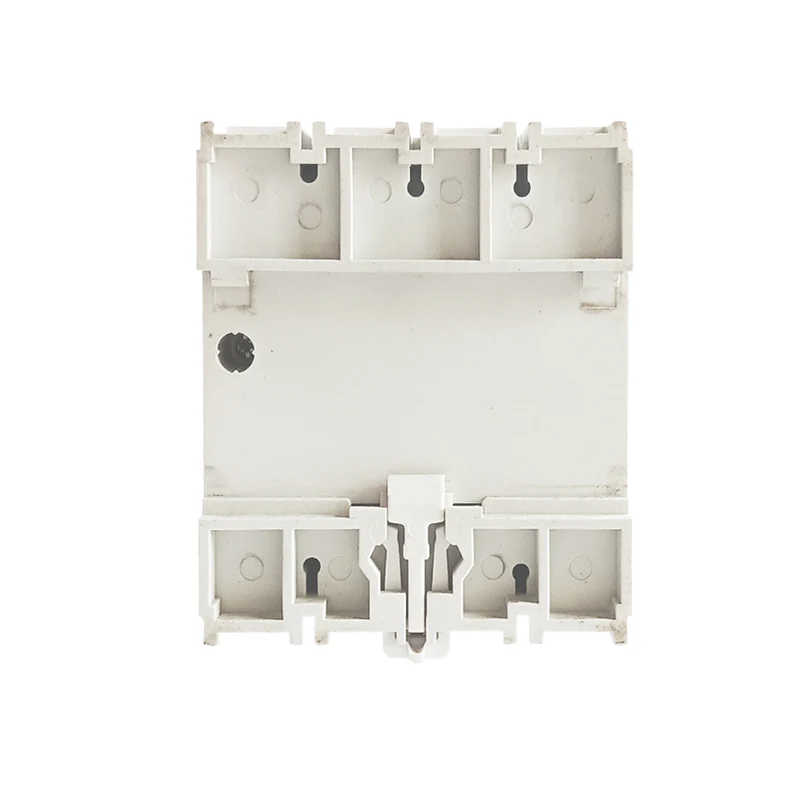

Instalācija:	35 mm din dzelzceļa montāža

Darbības princips

4P 63A /30mA atlikušās strāvas ķēdes pārtraucēja darba princips ir balstīts uz elektromagnētiskās indukcijas principu. Kad atlikušā strāva ķēdē pārsniedz iestatīto vērtību, tiks ģenerēta magnētiskā plūsma, kas proporcionāla atlikušajai strāvai, un šī plūsma izraisīs izdalīšanās mehānismu, lai darbotos, lai ķēdes pārtraucējs ātri nogrieztu ķēdi. Tajā pašā laikā RCCB ir arī pārslodzes un īssavienojuma aizsardzības funkcija, kad strāva ķēdē pārsniedz novērtēto vērtību, tā arī izraisa noņemšanas mehānisma darbību.

Galvenās funkcijas

Četru polu dizains: 4P nozīmē, ka ķēdes pārtraucējam ir četri termināļi, kurus parasti izmanto trīsfāžu četru vadu vai vienfāzes trīs vadu ķēdēs, kas vienlaikus spēj nogriezt visu fāzes un nulles (vai neitrālas) strāvas.

Augstas vērtības strāva: 63A nominālā strāva padara ķēdes pārtraucēju spējīgu pārvadāt lielākas kravas, kas piemērotas lieljaudas elektrisko iekārtu aizsardzībai.

Jutīga noplūdes noteikšana: 30mA atlikušās darbības strāvas iestatījums ir ļoti zems, kas var ātri noteikt nelielu ķēdes noplūdi un savlaicīgi nogriezt ķēdi, lai nodrošinātu personāla un aprīkojuma drošību.

Droši un uzticami: RCCB pieņem uzlabotu atbrīvošanas mehānismu un kontakta materiālus ar izcilām elektriskajām un mehāniskajām īpašībām, kas var nodrošināt savlaicīgu ķēdes nogriešanu tādās kļūdām kā pārslodze, īssavienojums un noplūde, lai novērstu negadījumus.

Lietojumprogrammas scenārijs

4P 25A/30mA RCCB plaši izmanto dažādās situācijās, kurām nepieciešama elektriskā aizsardzība, piemēram:

Dzīvojamās un komerciālās ēkas: Izmanto, lai aizsargātu elektrisko aprīkojumu un personīgo drošību, novēršot nelaimes gadījumus elektriskos triecienus un elektriskos ugunsgrēkus.

Rūpnieciskās ražošanas līnijas: Izmanto, lai aizsargātu elektriskās iekārtas, piemēram, motorus, transformatorus un citus elektriskos aprīkojumus no normālas darbības, noplūdes, pārslodzes un citu iemeslu dēļ novērst aprīkojuma bojājumus un izslēgšanu.

Sabiedriskās telpas: piemēram, slimnīcas, skolas, bibliotēkas un citas vietas, ko izmanto, lai nodrošinātu drošu elektrisko iekārtu darbību un drošu elektrības izmantošanu personālam.

4P 63A /30mA Residual Current Circuit Breaker
