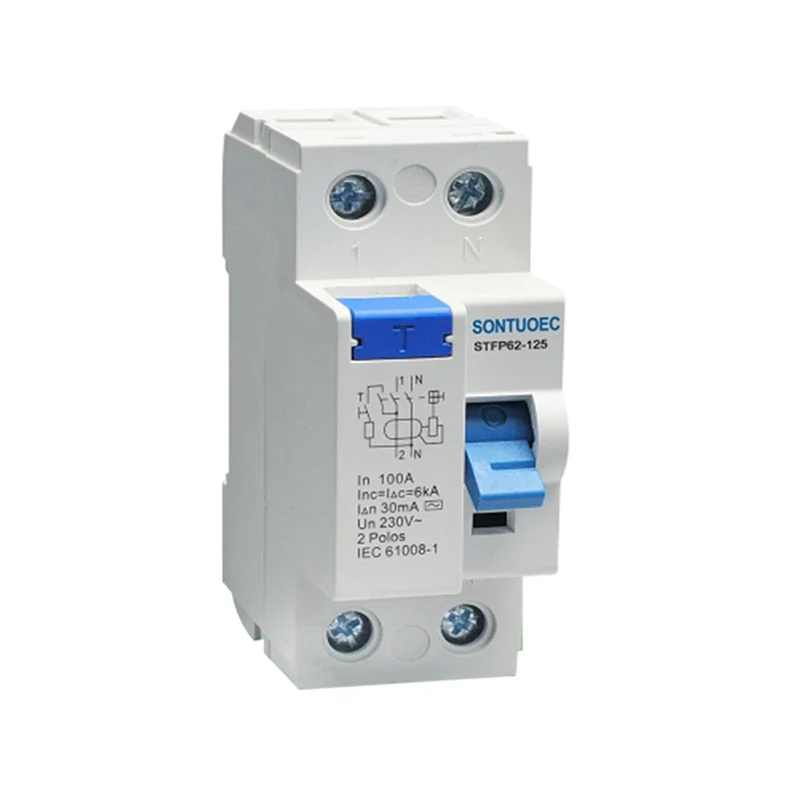

Elektroniskais magnētiskais tips RCCB 125A/30MA

Elektroniskais magnētiskais Tips RCCB 125A/30mA spēj noteikt atlikušās strāvas ķēdēs noplūdes, īssavienojuma vai zemes defektu dēļ un automātiski nogriezt ķēdes, kad strāva pārsniedz iepriekš iestatītu slieksni, tādējādi aizsargājot personāla un aprīkojuma drošību. Tā darba princips ir balstīts uz elektromagnētiskās indukcijas principu, kad atlikušā strāva iziet cauri transformatoram, tiks ģenerēta atbilstošā magnētiskā plūsma, kas savukārt izraisa elektronisko ķēdi, lai veiktu signāla apstrādi un galu galā kontrolētu izdalīšanās mehānisma darbību.

Modelis:STFP360-125

Nosūtīt pieprasījumu

Produkta apraksts

Modelis:	STFP360-125
Standarts:	IEC 61008-1
Atlikušās pašreizējās īpašības:	Un un
Pole nē.:	2p, 4p
Novērtēta strāva:	16a, 25a, 32a, 40a, 63,80,100,125a
Nominālais spriegums:	230/400V AC
Novērtēta frekvence:	50/60Hz
Nominālā atlikušā darbības strāva IΔn:	10mA, 30mA, 100mA, 300mA, 500mA
Nominālā atlikušā neoperējošā strāva I Δno:	≤0,5iΔn
Nominālā nosacītā īssavienojuma strāva Inc:	6000a
Nominālā nosacītā atlikuma īssavienojums strāvas IΔC:	6000a
Paklupšanas ilgums:	Momentāna paklupšana≤0,1sec
Atlikušā paklupšanas strāvas diapazons:	0,5iΔn ~ iΔn
Elektromehāniskā izturība:	4000 ciklu
Stiprināšanas griezes moments:	2.0nm
Savienojuma terminālis:	Skrūvju gala stabu terminālis ar skavu
Instalācija:	35 mm din dzelzceļa montāža

Galvenās funkcijas

Augsta jutība un ātra reakcija: elektromagnētiskais RCCB var noteikt mazas atlikušās strāvas, parasti mazākas par 30 mA (precīza vērtība atbilstoši produkta specifikācijām) un ātri nogrieziet ķēdi dažās milisekundēs, efektīvi novēršot elektrisko trieciena negadījumus.

Elektromagnētiskā aizsardzība: Salīdzinot ar tīri elektroniskiem RCCB, elektromagnētiskais RCCBS apvieno elektromagnētiskās indukcijas principu, kurai ir augstāka uzticamība un stabilitāte un kas var normāli darboties dažādās skarbās vidēs.

Daudzfunkcionalitāte: Dažiem elektromagnētiskiem RCCB ir arī pārslodze, īssavienojums un citas aizsardzības funkcijas, kas var visaptveroši aizsargāt ķēžu un aprīkojuma drošību.

Viegli uzstādīt un uzturēt: Elektromagnētiskie RCCB parasti pieņem modulāru dizainu, kompaktu struktūru, viegli uzstādāmu un viegli veiktu ikdienas apkopi un pārbaudi.

Darbības princips

Elektromagnētiskā RCCB darbības princips ir balstīts uz Kirchhoff likumu, kurā teikts, ka ieejas strāva vienmēr ir vienāda ar izejas strāvu (ideālā gadījumā). Kad ķēdē ir noplūde vai zemes kļūme, strāvas daļa plūst tieši uz Zemi, apejot slodzi, radot atlikušo strāvu. Šajā brīdī transformators nosaka šo nesabalansēto strāvu un ģenerē atbilstošu magnētisko plūsmu. Pēc tam, kad magnētiskā plūsma tiks apstrādāta ar elektronisko ķēdi, tā izraisīs noņemšanas mehānisma darbību tā, lai ķēdes pārtraucējs ātri nogrieztu ķēdi.

Lietojumprogrammu scenāriji

Elektromagnētiskās RCCB plaši izmanto dažādās situācijās, kad nepieciešama elektriskā aizsardzība, ieskaitot, bet ne tikai:

Dzīvojamās un komerciālās ēkas: Izmanto, lai aizsargātu elektrisko aprīkojumu un personīgo drošību, novēršot nelaimes gadījumus elektriskos triecienus un elektriskos ugunsgrēkus.

Rūpnieciskās ražošanas līnijas: Izmanto, lai aizsargātu elektriskās iekārtas, piemēram, motorus, transformatorus un citus elektriskos aprīkojumus no normālas darbības, noplūdes un pārslodzes dēļ novēršot aprīkojuma bojājumus un dīkstāvi.

Sabiedriskās telpas: piemēram, slimnīcas, skolas, bibliotēkas un citas vietas, ko izmanto, lai nodrošinātu drošu elektrisko iekārtu darbību un drošu elektrības izmantošanu personālam.
