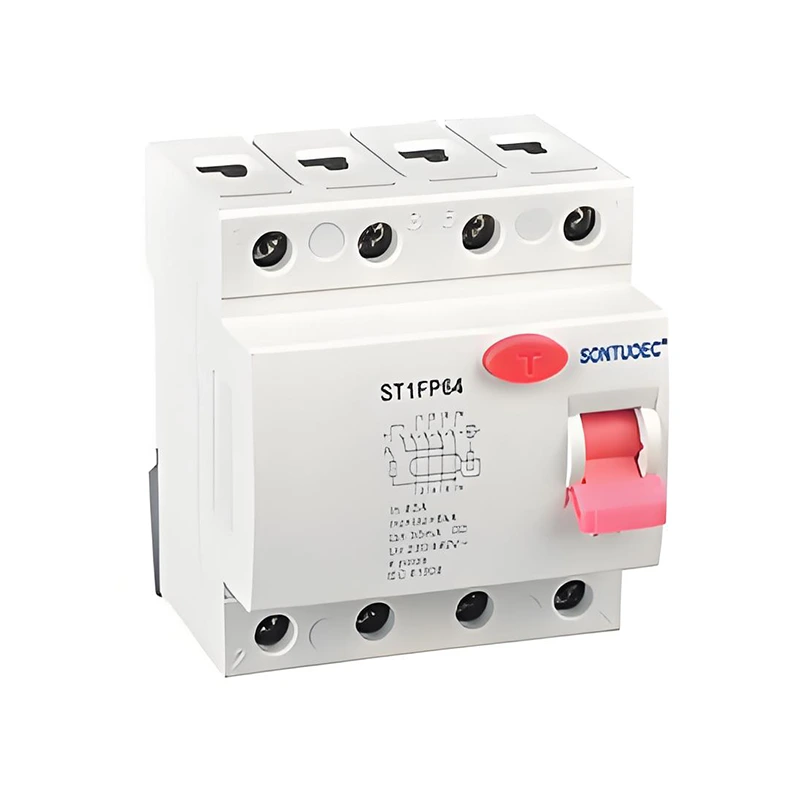

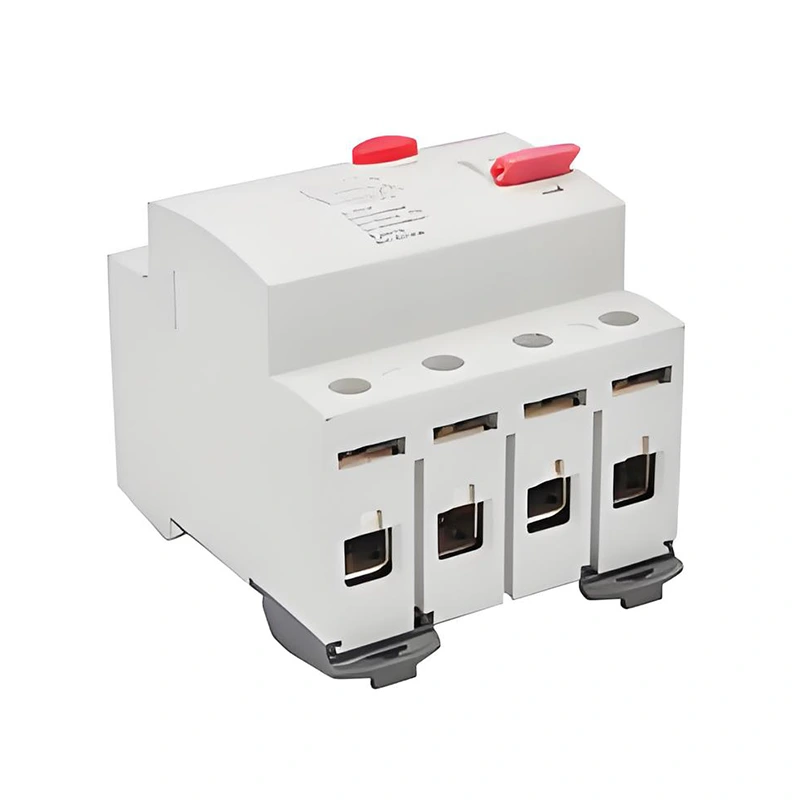

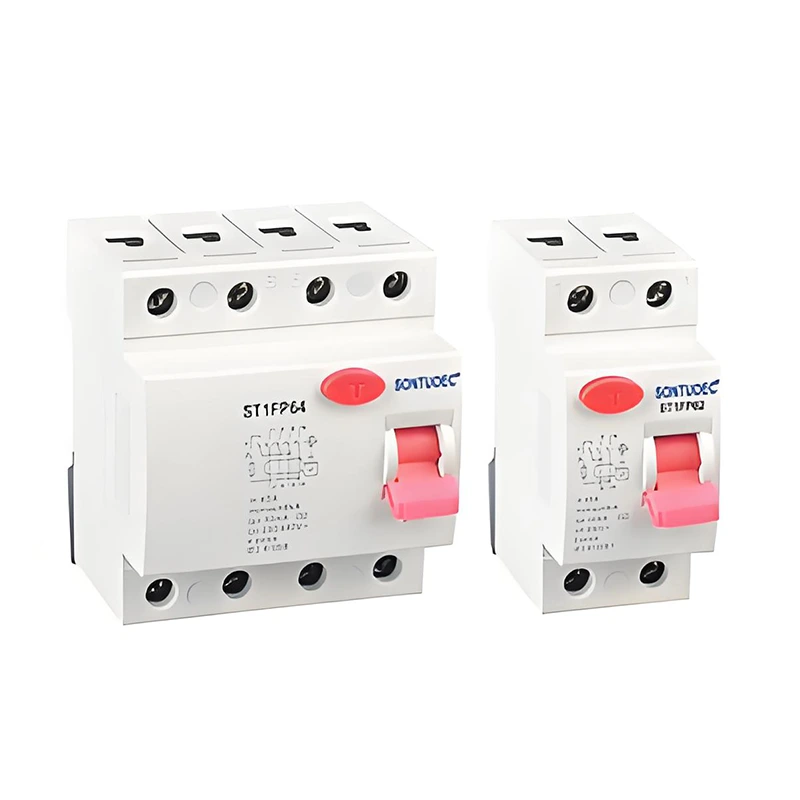

Elektroniskā tipa RCCB

Kad atlikušā strāva ķēdē pārsniedz iepriekš iestatīto vērtību, elektroniskā tipa RCCB darbosies ātri, lai nogrieztu ķēdi, tādējādi novēršot elektrisko šoka negadījumus un elektriskos ugunsgrēkus. Elektroniskie RCCB izmanto elektroniskos komponentus un mikroprocesorus un citas tehnoloģijas, lai nodrošinātu lielāku jutīgumu un precizitāti.

Modelis:ST1PF64

Nosūtīt pieprasījumu

Produkta apraksts

Smilšturis

IEC/EN61008.1

Elektrības

Tips (izjūtās Zemes noplūdes viļņu forma)



Elektromagnētiskais tips, elektroniskais tips

funkcijas

Novērtēta strāva

A

Un un



Stabs

P

2,4



Nominālais spriegums ASV

V

AC 240/415V; AC 230/400V


Novērtēta strāva

16,25,32,40,63a



Novērtēta jutība i △ n

A

0,01,0,03,0,1,0,3,0,5



Izolācijas sprieguma UI

V

500



Novērtēja atlikušo pagatavošanu un

A

630



Breaking ietilpība i △ m



Īssavienojuma strāva i △ c

A

6000



SCPD drošinātājs

A

6000











Nominālā frekvence

Hz

50/60



Piesārņojuma grāds



2

Mehānisks

Elektriskā dzīve

t

4000

funkcijas

Mehāniskā dzīve

t

10000



Aizsardzības pakāpe



Ip20



Apkārtējā temperatūra

ºC

-25 ~+40



(ar ikdienas vidējo ≤35ºC)



Uzglabāšanas temperatūra

ºC

-25 ~+70

Uzstādīšana

Termināla savienojuma tips



Kabeļa/u tipa kopne/pin tipa kopne

Termināla izmēra augšdaļa/apakšā kabelim

mm2

25

Awg

3.18

Termināla izmēra augšdaļa/apakšdaļa kopnes

mm2

25

Awg

3.18

Pievelciet griezes momentu

N*m

2.5

In-lbs

22

Montāža



Uz Din Rail EN 60715 (35 mm), izmantojot ātru saspraudes ierīci

Savienojums



No augšas un apakšas


Darbības princips

Elektroniskā tipa RCCB darbības princips ir balstīts uz elektromagnētiskās indukcijas un strāvas līdzsvarošanas principiem. Kad fāzes un nulles līnijas strāvas ķēdē ir nesabalansētas, t.i., atlikušā strāva pastāv, strāvas transformators RCCB iekšpusē noteiks šo nelīdzsvarotību un radīs atbilstošu signālu. Šis signāls pēc apstrādes ar elektronisko ķēdi izraisīs atbrīvošanas mehānisma darbību tā, lai ķēdes pārtraucējs ātri nogrieztu ķēdi.


Galvenās funkcijas

Augsta jutība: elektroniskie RCCB spēj noteikt ļoti mazas atlikušās strāvas, parasti mazāk nekā 30mA vai pat zemākas.

Ātra darbība: Kad atlikušā strāva tiek noteikta, lai pārsniegtu iepriekš iestatīto vērtību, RCCB nekavējoties rīkosies, lai nogrieztu ķēdi un novērstu nelaimes gadījumus.

Droši un uzticami: RCCB izmanto uzlabotus elektroniskos komponentus un mikroprocesoru tehnoloģiju, lai nodrošinātu augstāku uzticamību un stabilitāti.

Viegli uzstādīt un uzturēt: Elektroniskajiem RCCBS parasti ir kompakta struktūra un vienkārša vadi, padarot tos viegli uzstādāmus un uzturēšanu.


Lietojumprogrammu scenāriji

Elektroniskie RCCB tiek plaši izmantoti dažādās situācijās, kad nepieciešama elektriskā aizsardzība, ieskaitot, bet ne tikai:


Dzīvojamās un komerciālās ēkas: Izmanto, lai aizsargātu elektrisko aprīkojumu un personīgo drošību, novēršot nelaimes gadījumus elektriskos triecienus un elektriskos ugunsgrēkus.

Rūpnieciskās ražošanas līnijas: Izmanto, lai aizsargātu elektriskās iekārtas, piemēram, motorus un transformatorus no normālas darbības, noplūdes un pārslodzes dēļ novērst aprīkojuma bojājumus un dīkstāvi.

Sabiedriskās telpas: piemēram, slimnīcas, skolas, bibliotēkas un citas vietas, ko izmanto, lai nodrošinātu drošu elektrisko iekārtu darbību un drošu elektrības izmantošanu personālam.
