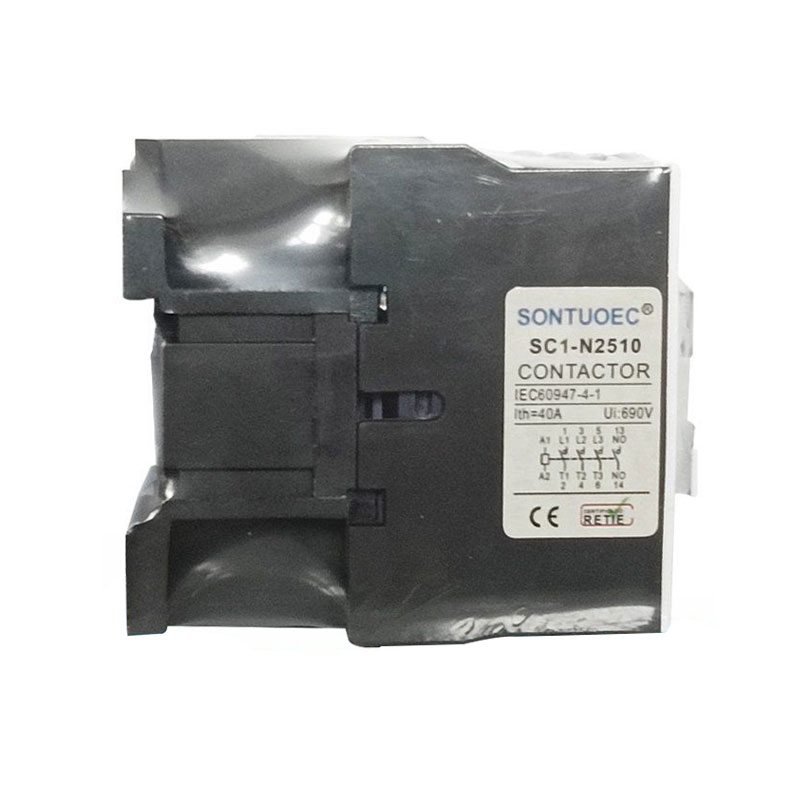

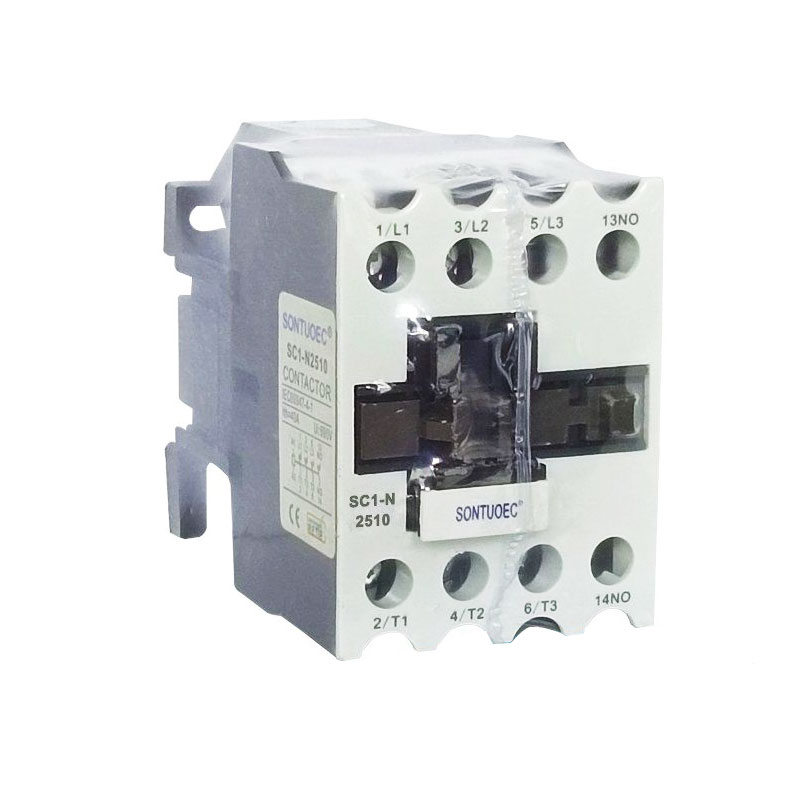

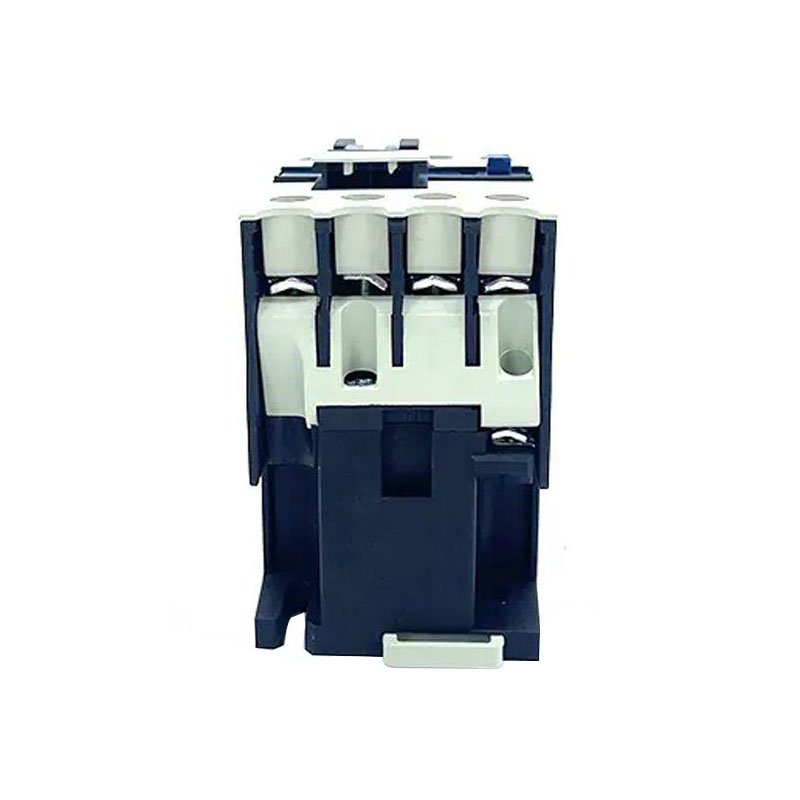

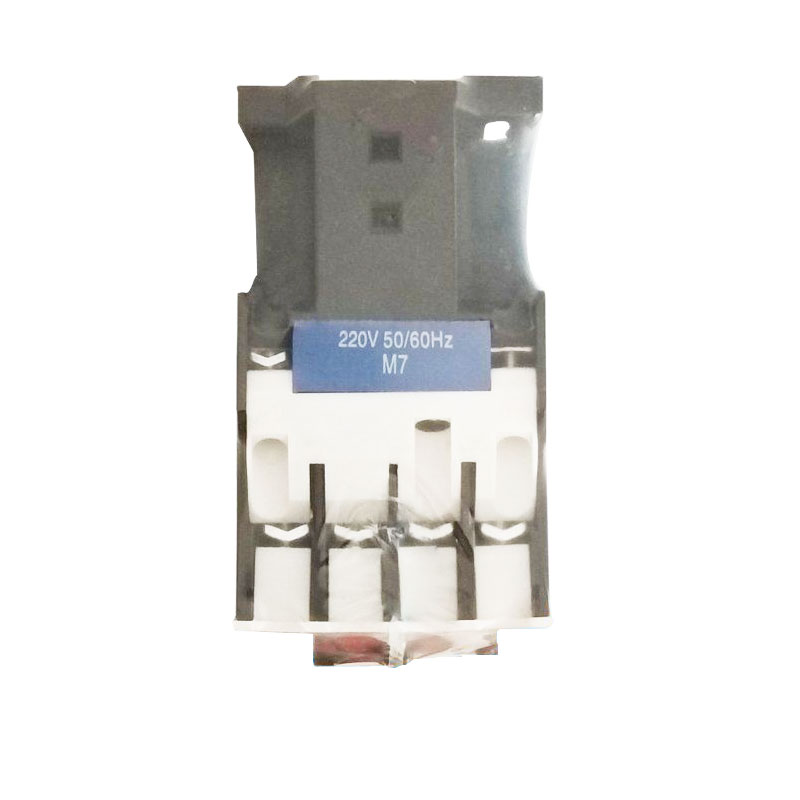

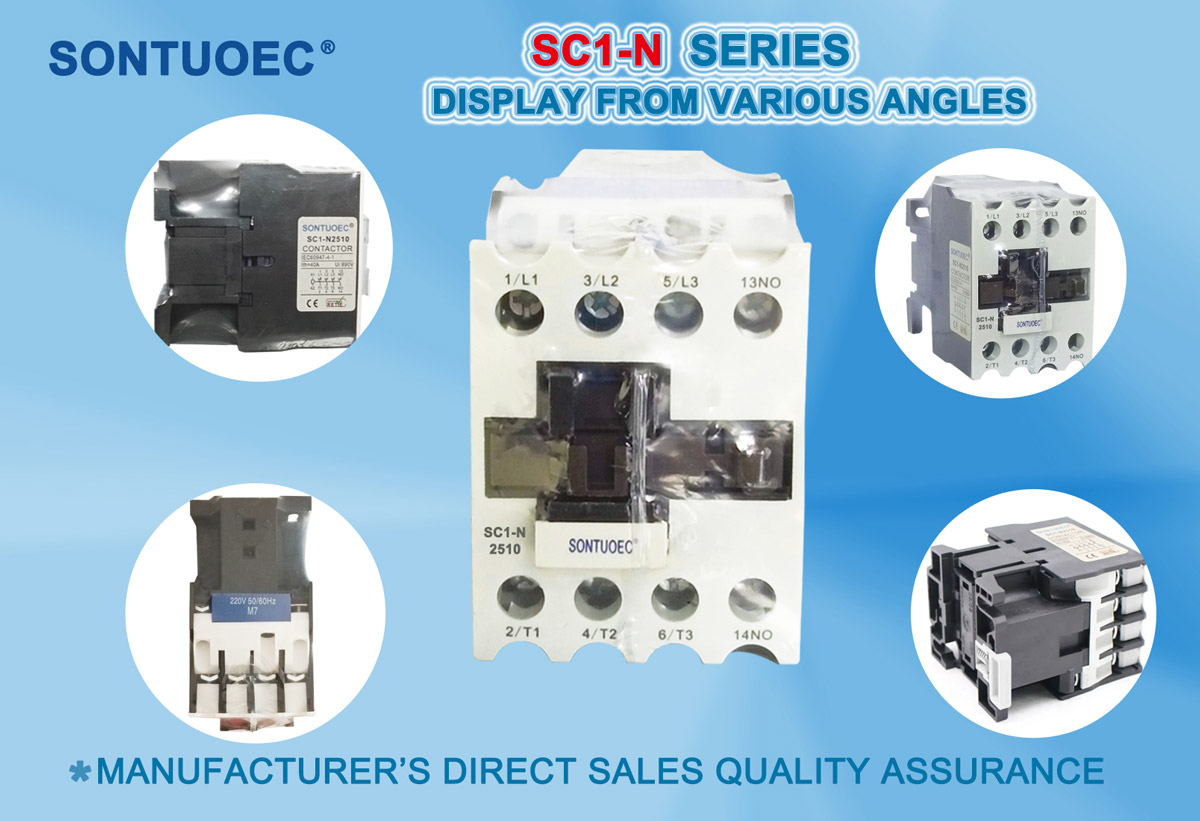

3 polu maiņstrāvas kontaktors

3 polu maiņstrāvas kontaktors ir maiņstrāvas kontaktors ar trim neatkarīgiem kontaktiem (vai poliem), no kuriem katrs kontrolē vienu trīsfāzu energosistēmas fāzi. Tās galvenā funkcija ir attālināti vadīt trīsfāzu motoru vai citu trīsfāzu slodžu iedarbināšanu, apturēšanu un reversu. Kontrolējot šo trīs kontaktu ieslēgšanu un izslēgšanu, tas var realizēt trīsfāzu ķēdes pieslēgšanu un atvienošanu, tādējādi kontrolējot elektriskās slodzes darba stāvokli.

Nosūtīt pieprasījumu

Produkta apraksts

Modelis	2 fāžu svirles kapacitāte								Nominālā apkures strāva 1.(A)
	Nominālā jauda (KW)				Nominālā darba strāva (A)
	220V-240V	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Uzbūve un darbības princips

Struktūra:

Elektromagnētiskā sistēma: ietver tādas sastāvdaļas kā spoles, serdeņus utt., ko izmanto, lai radītu magnētisko plūsmu, lai vadītu kontaktu sistēmas atvēršanu un aizvēršanu.

Kontaktu sistēma: ieskaitot galveno kontaktu un palīgkontaktu. Galvenais kontakts tiek izmantots lielas strāvas pārvadei, un palīgkontaktu izmanto, lai realizētu vadības signālu pārraidi un atgriezenisko saiti.

Loka dzēšanas ierīce: izmanto, lai dzēstu loku, kas rodas, kad kontakts ir atvienots, lai aizsargātu kontaktu no bojājumiem.

Apvalks: izmanto, lai aizsargātu iekšējos komponentus no ārējās vides.

Darba princips:

Kad spole ir iedarbināta, dzelzs kodols ģenerē magnētismu un piesaista kontaktu sistēmu aizvērties, padarot trīsfāzu ķēdi atvērtu.

Kad spole tiek atslēgta no sprieguma, dzelzs serde zaudē savu magnētismu un kontaktu sistēma atdalās atsperes iedarbībā, lai atvienotu trīsfāzu ķēdi.

Treškārt, pieteikums un atlase

Lietojumprogrammas:

3 polu maiņstrāvas kontaktors tiek plaši izmantots rūpnieciskajā automatizācijā, energosistēmās un ēku automatizācijā.

To var izmantot, lai kontrolētu tādas darbības kā trīsfāzu motoru iedarbināšana, apturēšana un atpakaļgaita.

To var izmantot arī, lai realizētu tālvadības pulti un energosistēmas aizsardzību.

Izlase:

Izvēloties 3 polu maiņstrāvas kontaktoru, jāņem vērā tādi faktori kā nominālais spriegums, nominālā strāva un elektroenerģijas sistēmas slodzes veids.

Strāvas nominālajai vērtībai jābūt lielākai vai vienādai ar slodzes maksimālo darba strāvu.

Spriegums ir jāpielāgo energosistēmas sprieguma līmenim.
