LC1-N tipa maiņstrāvas kontaktors

LC1-N tipa maiņstrāvas kontaktori ir piemēroti lietošanai ķēdēs ar maiņstrāvu 50Hz vai 60Hz, spriegumu līdz 660 V (dažiem modeļiem līdz 690 V) un straumēm līdz 95A. To izmanto, lai savienotu un salauztu ķēdes lielos attālumos, kā arī bieži sāk un kontrolē maiņstrāvas motorus.

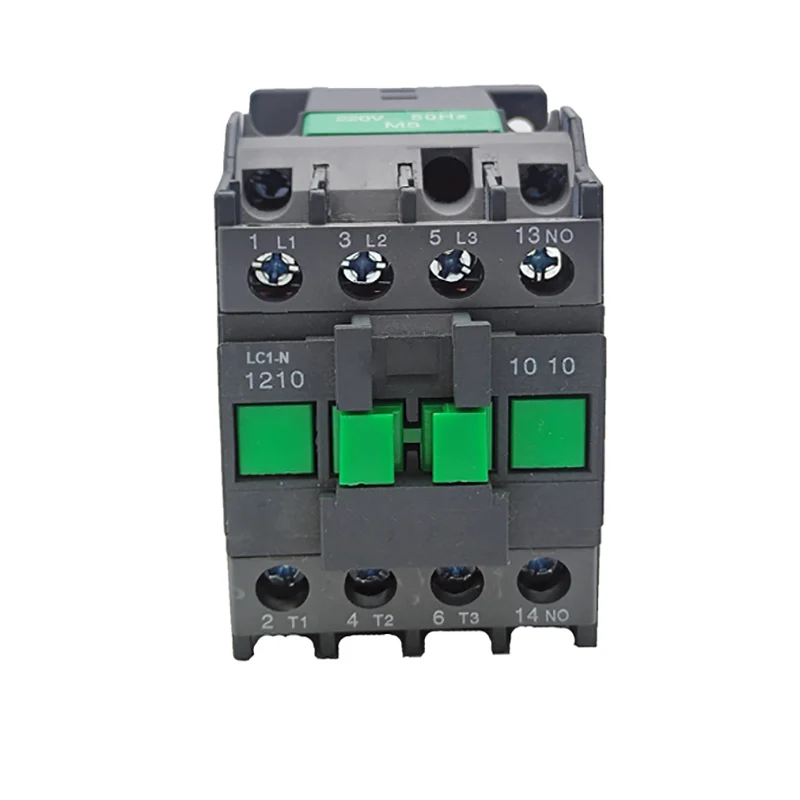

Modelis:LC1-N1210

Nosūtīt pieprasījumu

Produkta apraksts

Ierakstīt		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Novērtēta darba strāva (A)	AC3	9	12	18	25	32	40	50	65	80	95
Novērtēta darba strāva (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-fāzes standarta spējas vērtējumi Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominālā siltuma strāva (A)		20	20	32	40	50	60	80	80	125	125
Elektriskā dzīve	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektriskā dzīve	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehāniskā dzīve (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktu skaits	3p+nē					3p+nc+nē
Kontaktu skaits	3p+nc					3p+nc+nē

Strukturālās iezīmes

Modulārais dizains: LC1-N tipa maiņstrāvas kontaktors pieņem modulāro dizainu ar pilnīgu funkciju kombināciju, kas lietotājiem ir ērti izvēlēties un apvienot pēc viņu vajadzībām.

Elektromagnētiskā sistēma: ieskaitot elektromagnētisko spoli un dzelzs kodolu, kas ir svarīga kontaktora sastāvdaļa, paļaujoties uz to, lai vadītu kontaktu slēgšanu un atvienošanu.

Kontaktu sistēma: ieskaitot galveno kontaktu un papildu kontaktu. Galveno kontaktu izmanto, lai savienotu un sadalītu galveno ķēdi un kontrolētu lielāku strāvu; Papildu kontakts atrodas vadības ķēdē, lai atbilstu dažādu kontroles metožu prasībām.

Arkas dzēšanas sistēma: aprīkota ar loka dzēšanas ierīci, parasti daļēji slēgtu garenisko spraugas māla loka dzēšanas apvalku un aprīkots ar spēcīgu magnētisku pūšanas loka ķēdi, lai pārliecinātos, ka kontakti, lai sadalītu loka veidoto loku, ir ticami apslāpēta, samazina loka bojājumus līdz kontaktiem.

Darbības princips

Kad vadības ķēde tiek barota, elektromagnētiskā spole ģenerē magnētisko lauku, kas piesaista dzelzs kodolu, lai vadītu kontaktus, lai aizvērtu, tādējādi savienojot kompresora galveno ķēdi. Kad vadības ķēde tiek deformēta, magnētiskais lauks pazūd, dzelzs kodols tiek atiestatīts pavasara darbībā, kontakts ir atvienots, un arī kompresora galvenā ķēde ir atvienota.

Galvenie tehniskie parametri

Nominālais vadības barošanas spriegums: ieskaitot 24 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440V, 480V, 500 V, 600 V, 660V un citas iespējas.

Sūkšanas spriegums: parasti (0,85 ~ 1,1) reizes ir nominālais vadības barošanas spriegums.

Atlaišanas spriegums: parasti (0,2 ~ 0,75) reizes ir nominālais vadības barošanas spriegums.

Sūkšanas laiks: atkarībā no modeļa iesūkšanas laiks mainās, parasti no 12 ~ 35 ms.

Izlaišanas laiks: Atkal izlaišanas laiks mainās atkarībā no modeļa, parasti no 4 ~ 20 ms.

Elektriskā dzīve: AC-3 lietošanas kategorijā elektriskā dzīve var būt simtiem tūkstošu reižu līdz miljoniem reižu.

Mehāniskā dzīve: mehāniskā dzīve parasti ir no miljoniem līdz 10 miljoniem ciklu.
