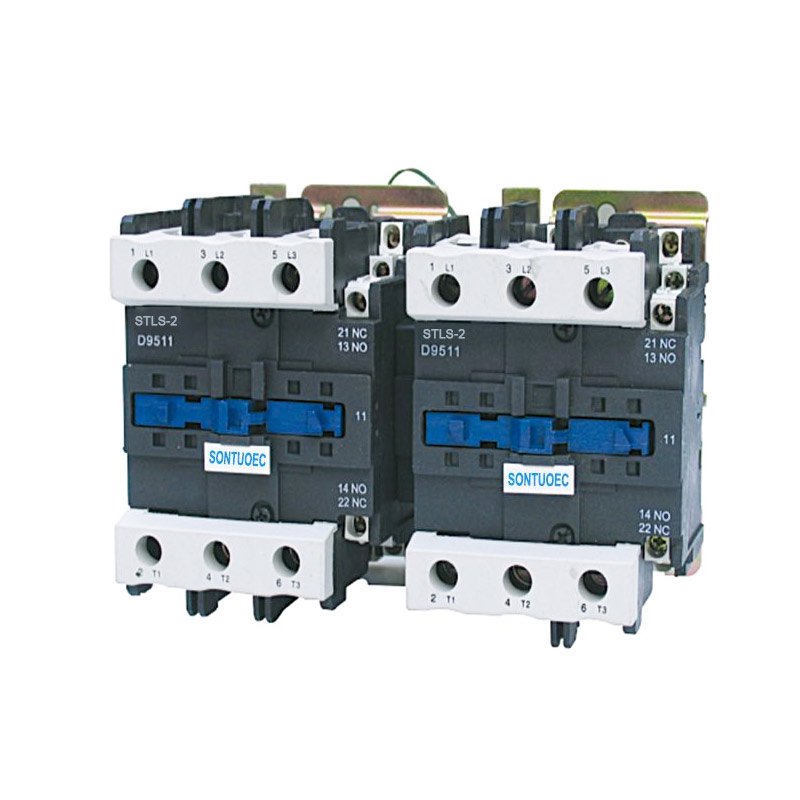

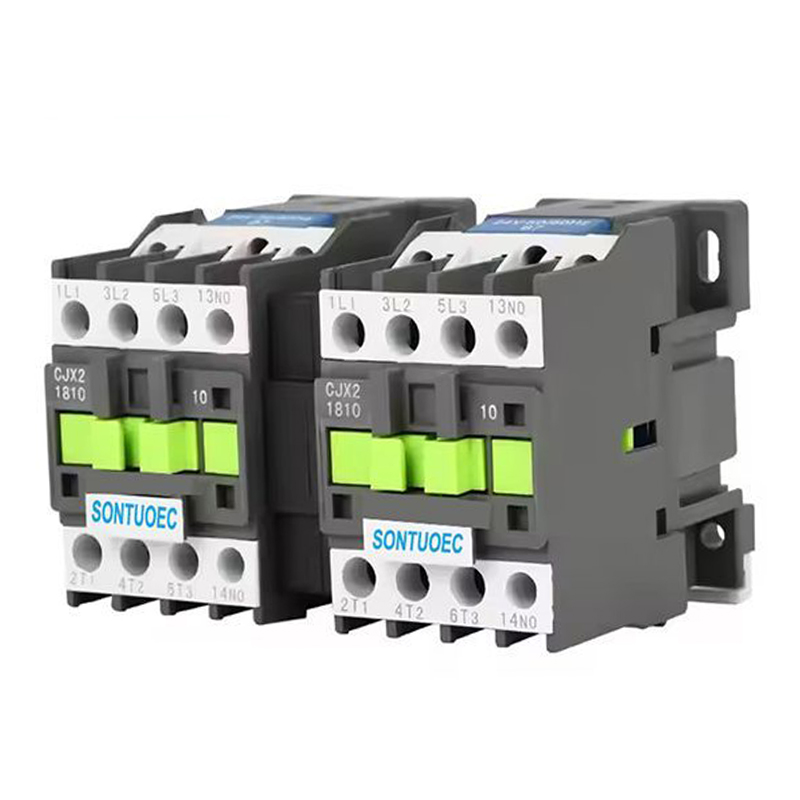

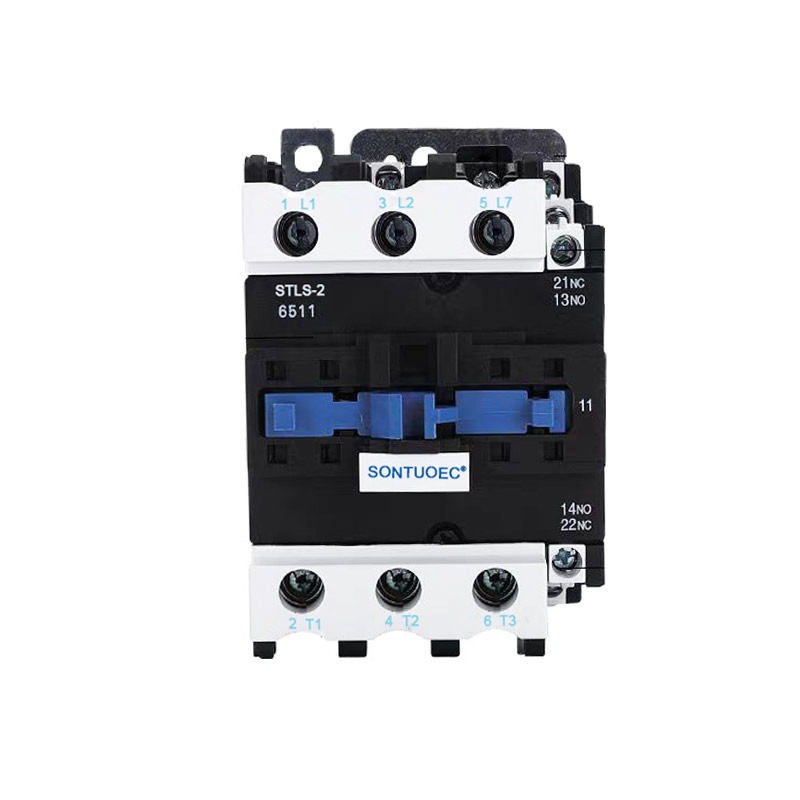

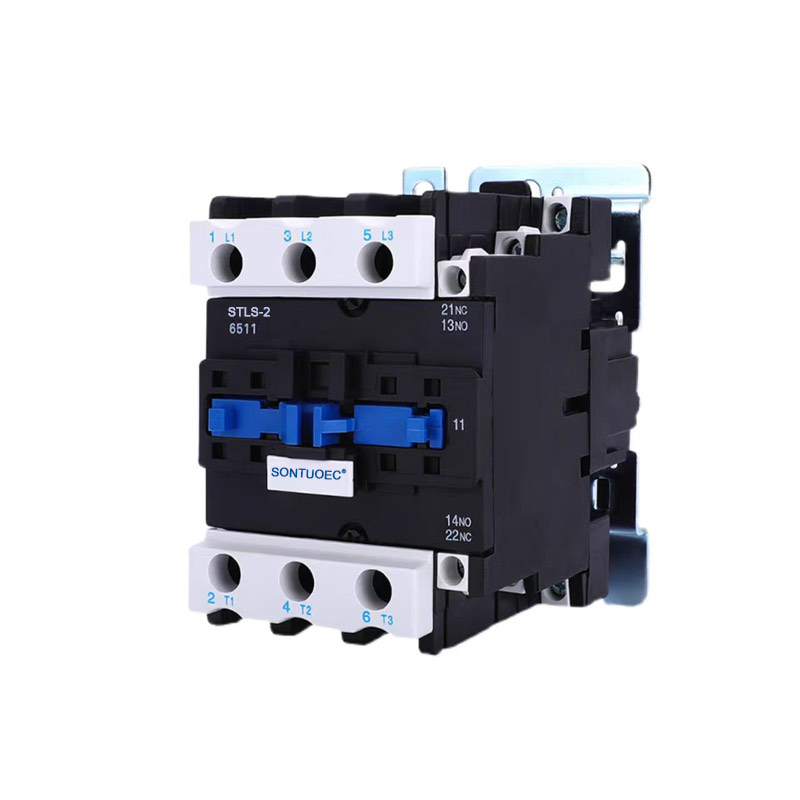

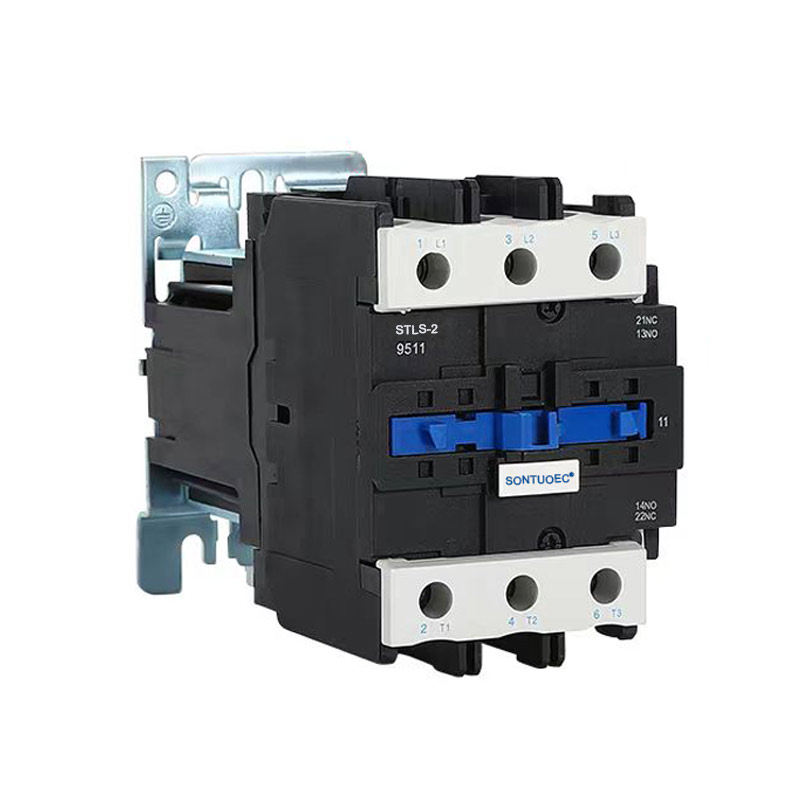

STLS-2 (CJX2) sērijas mehāniskais savstarpēji savienots kontaktors

STLS-2 (CJX2) sērijas mehāniskais savstarpēji savienotais kontaktors ir piemērots ķēdēm lietošanai līdz nominālajam spriegumam 660 V maiņstrāvas 50Hz, strāvas 620A, konvertējamai motora kontrolei. Šī mehāniskā bloķēšanas ierīce nodrošina divu kabrioletu kontaktoru kontaktu nomaiņu. Tas atbilst IEC60947-4-1 standartiem.

Modelis:STLS-2(CJX2)

Nosūtīt pieprasījumu

Produkta apraksts

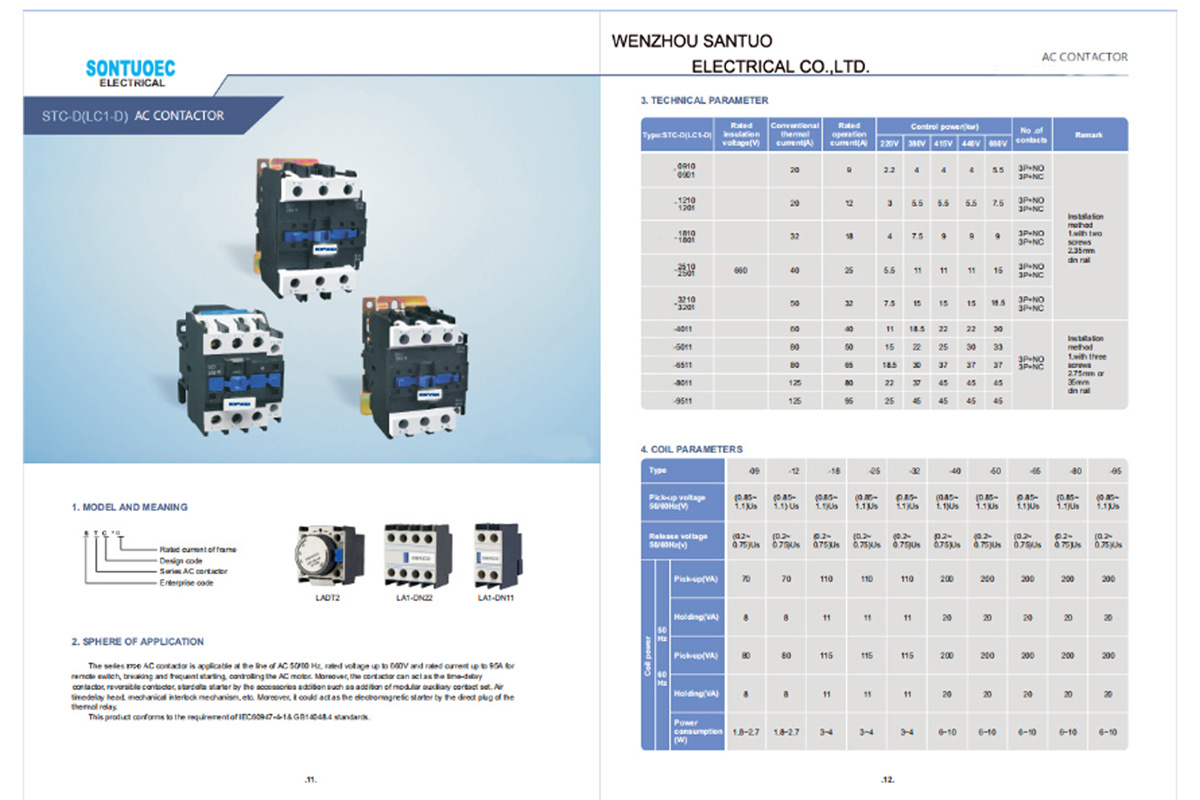

Ierakstīt		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nominālais insulācijas spriegums		660	660	660	660	660	660	660	660	660	660
parastais termiskais		20	24	32	40	50	60	75	80	110	125
strāva		20	24	32	40	50	60	75	80	110	125
Novērtēts operatīvais		9	12	16	25	32	40	50	63	80	95
strāva		9	12	16	25	32	40	50	63	80	95
kontrolēts	220v	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Jauda (KW)	380v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660v	5.5	7.5	10	15	18.5	30	33	37	45	45
Atzīmēt		Instalēšana					Instalēšana
		releji var izmantot divas skrūves					releji var trīs
		un arī izmantojiet 35 mm					skrūves un arī izmantojiet
		uzstādīšanas sliede					75 mm vai 35 mm instalācija
							sliede

Struktūra un īpašības

Struktūra:

3P maiņstrāvas kontaktors parasti sastāv no elektromagnētiskās sistēmas (ieskaitot spoli, kodolu utt.), Kontaktu sistēmu (ieskaitot galveno kontaktu un papildu kontaktu), loka dzēšanas ierīci un apvalku un citas daļas. Starp tiem galveno kontaktu izmanto augstas strāvas pārvadāšanai, un papildu kontaktu izmanto, lai realizētu vadības signālu pārraidi un atgriezenisko saiti.

Funkcijas:

Izmantojot trīs neatkarīgus kontaktus, tas vienlaikus var kontrolēt trīsfāzu jaudu un vienu nulles līniju.

Kontaktu sistēma ir izgatavota no augstas kvalitātes materiāliem ar labu vadītspēju un nodiluma izturību.

Elektromagnētiskajai sistēmai ir pietiekams sūkšanas spēks, lai ticami iesaistītu un atbrīvotu kontaktus.

Loka dzēšanas ierīce var efektīvi nodzēst loka, kas izveidots, kad kontakti ir atvienoti, aizsargājot kontaktus no bojājumiem.

STLS-2 (CJX2) sērijas mehāniskais savstarpēji savienotais kontaktors ir piemērots ķēdēs lietošanai nominālajā spriegumā līdz 660 V AC 50Hz vai 60Hz, vērtējot strāvu līdz 95A, veidojot un salaužot, bieži sākot un kontrolējot maiņstrāvas motoru. Apvienojumā ar papildu kontaktu bloku, taimera kavēšanos un mašīnu bloķēšanas ierīci utt., Tas kļūst par kavēšanās kontaktoru, mehānisko savstarpēji saistītu kontaktoru, Star-Delta starteri. Ar termisko releju tas tiek apvienots elektromagnētiskajā starterī. Kontaktoru ražo saskaņā ar IEC 60947-1.

Darbības princips

Kad 3P maiņstrāvas kontaktora spole ir enerģiska, dzelzs kodols ģenerē magnētismu un piesaista kontakta sistēmu aizvēršanai, tādējādi savienojot trīsfāzu barošanas avotu un nulles stiepli. Kad spole tiek atdzīvināta, kodols zaudē savu magnētismu un kontakta sistēma atdalās ar atsperes darbību, tādējādi atvienojot trīsfāzu barošanas avotu no nulles līnijas. Tādā veidā 3P maiņstrāvas kontaktors var realizēt elektrisko slodzes tālvadību.
