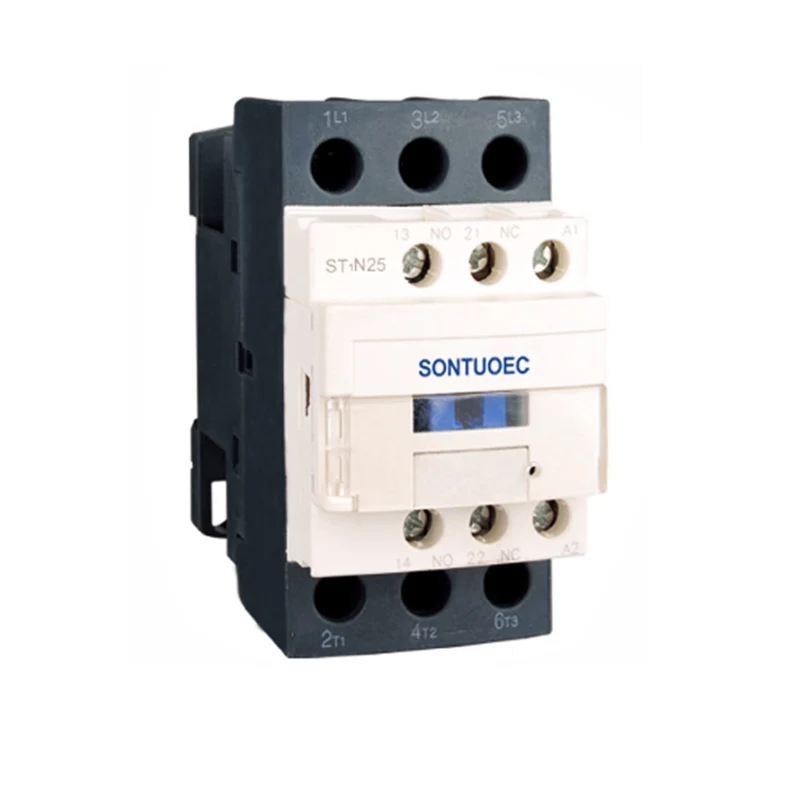

CJX2 3P 25A maiņstrāvas kontaktors

CJX2 3P 25A maiņstrāvas kontaktors ir piemērots ķēžu savienošanai un sadalīšanai lielos attālumos, kā arī biežai maiņstrāvas motoru iedarbināšanai un kontrolei. Turklāt to var izmantot ar atbilstošiem termiskiem relejiem, lai veidotu elektromagnētiskos starterus, lai aizsargātu ķēdes, kur var rasties darbības pārslodze.

Modelis:ST1N

Nosūtīt pieprasījumu

Produkta apraksts

Ierakstīt		ST1N-09	St1n-12	St1n-18	St1n-25	St1n-32	St1n-40	ST1N-50	ST1N-65	St1n-80	ST1N-95
Novērtēta darba strāva (A)	AC3	9	12	18	25	32	40	50	65	80	95
Novērtēta darba strāva (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-fāzes standarta spējas vērtējumi Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominālā siltuma strāva (A)		20	20	32	40	50	60	80	80	125	125
Elektriskā dzīve	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektriskā dzīve	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehāniskā dzīve (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktu skaits	3p+nē					3p+nc+nē
Kontaktu skaits	3p+nc					3p+nc+nē

Strukturālās iezīmes

Aizsardzības dizains: CJX2 3P 25A AC Kontaktors pieņem aizsargājošu struktūru, kurai raksturīga mazs tilpums, viegls svars, mazs enerģijas patēriņš un ilgais kalpošanas laiks.

Tiešās darbības darbības struktūra: tās darbības struktūra ir tieša darbība, un kontakti ir divkāršā breakpoint, kas uzlabo kontakta uzticamību un drošību.

Bloķēšanas veida kontaktu grupa: Kontaktu grupa, gaisa kavēšanās galva, mehāniskā bloķēšanas mehānisms un citas sastāvdaļas var pievienot atbilstoši lietotāja vajadzībām, lai izveidotu laika aizkavēšanos kontaktoru, atgriezenisko kontaktoru, Star-Delta starteri un citus atvasinātus sērijas produktus.

Tehniskie parametri

CJX2 (ST1N) sērijas maiņstrāvas kontaktora galvenie tehniskie parametri ir:

Nominālais spriegums: ieskaitot 36 V, 110 V, 127 V, 220 V, 380 V un citus līmeņus, lai apmierinātu dažādu energosistēmu vajadzības.

Nominālā strāva: saskaņā ar dažādiem modeļiem vērtētā strāva svārstās no 9A līdz 95A.

Spoles spriegums: AC spoles spriegums ietver 24 V, 36 V, 48 V, 110 V, 220 V, 380 V utt. DC spoles spriegums ietver 12 V, 24 V, 48V, 110V, 220V utt.

Mehāniskā un elektriskā dzīve: mehāniskā dzīve var būt līdz miljoniem reižu, un arī elektriskā dzīve ir salīdzinoši augsta, kas nodrošina kontaktora ilgtermiņa stabilu darbību.

Uzstādīšana un apkope

Instalēšana: CJX2 tipa maiņstrāvas kontaktorus var uzstādīt ar divām skrūvēm vai 35 mm (vai 75 mm) virzošo sliedes, kas ir ērta un ātra. Pirms uzstādīšanas jāpārbauda attiecīgie tehniskie dati, lai nodrošinātu atbilstību uzstādīšanas nosacījumiem.

Apkope: Visas produkta daļas lietošanas laikā regulāri jāpārbauda, pieprasot, lai kustīgās detaļas nebūtu iestrēgušas un stiprinājumi nav vaļīgi. Ja ir kādi bojājumi, tas jānomaina laikā, lai nodrošinātu normālu kontaktora darbību.

CJX2 3P 25A AC Contactor
