Ac magnētiskais kontaktors

Ac magnētisko kontaktoru izmanto maiņstrāvas 50Hz vai 60Hz jaudas tīklā līdz 380 V darbībai vai pārslēgšanai LV kondensatora vadības ierīces LV reaktīvās ķēdes ķēdē. Izmantojot antisurge ierīci, tā var samazināt pieauguma pieauguma un novēršanas pārslodzes ietekmi.

Nosūtīt pieprasījumu

Produkta apraksts

Ierakstīt		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Novērtēta darba strāva (A)	AC3	9	12	18	25	32	40	50	65	80	95
Novērtēta darba strāva (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-fāzes standarta spējas vērtējumi Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominālā siltuma strāva (A)		20	20	32	40	50	60	80	80	125	125
Elektriskā dzīve	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektriskā dzīve	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehāniskā dzīve (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktu skaits	3p+nē					3p+nc+nē
Kontaktu skaits	3p+nc					3p+nc+nē

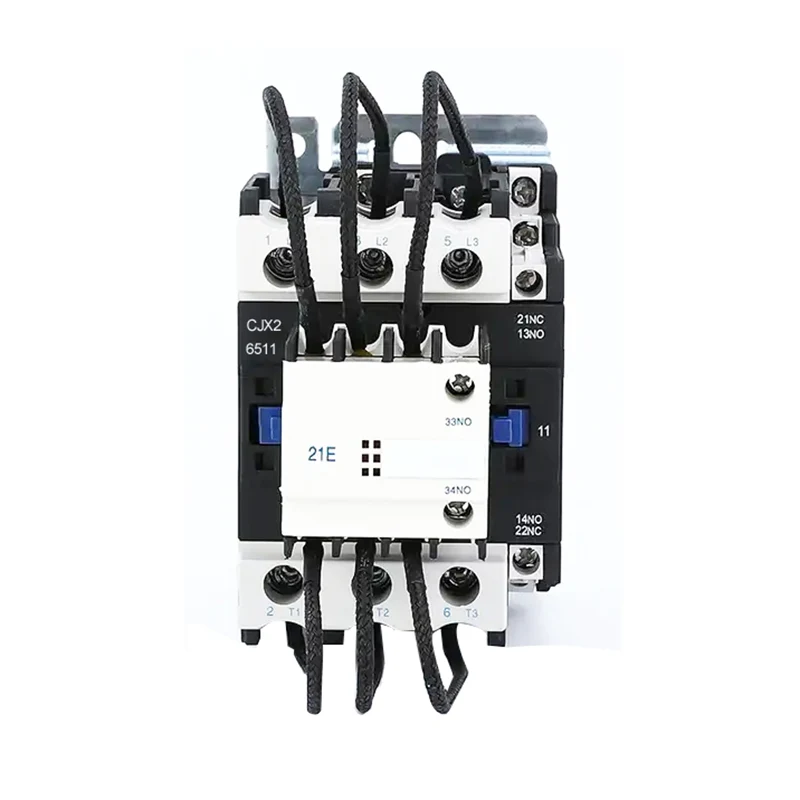

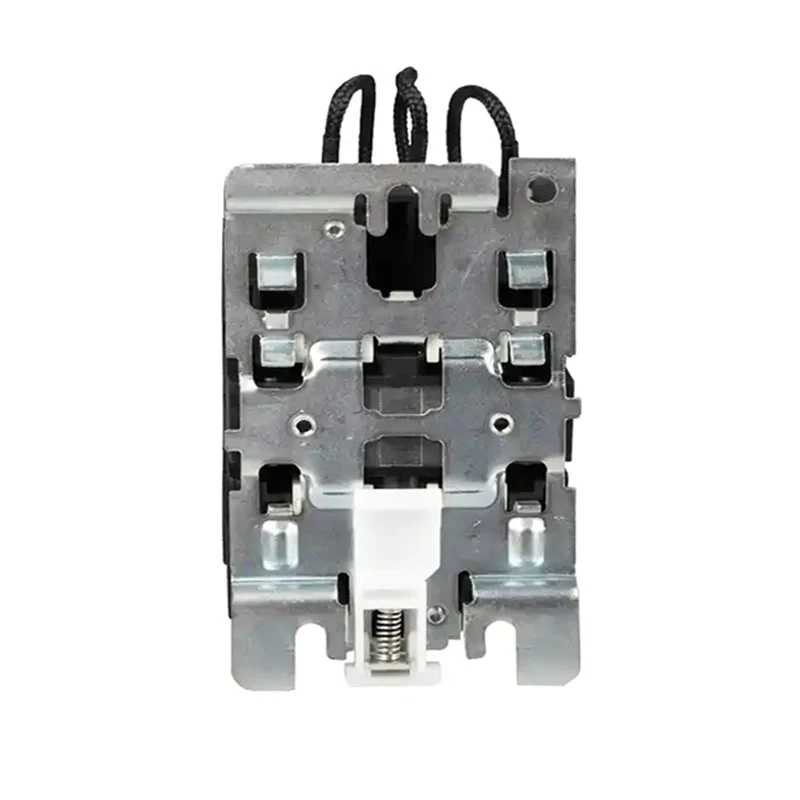

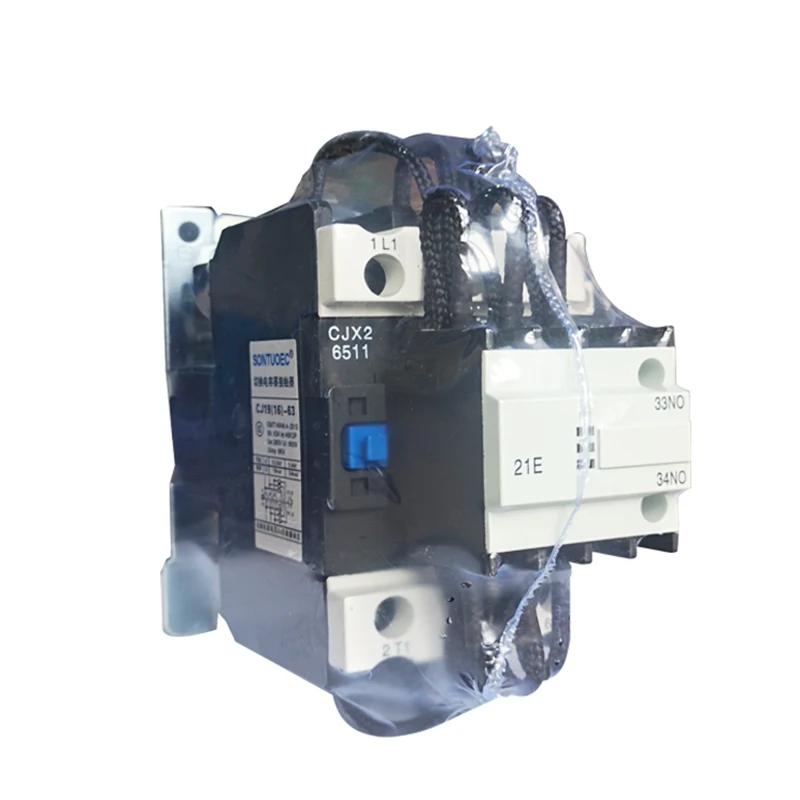

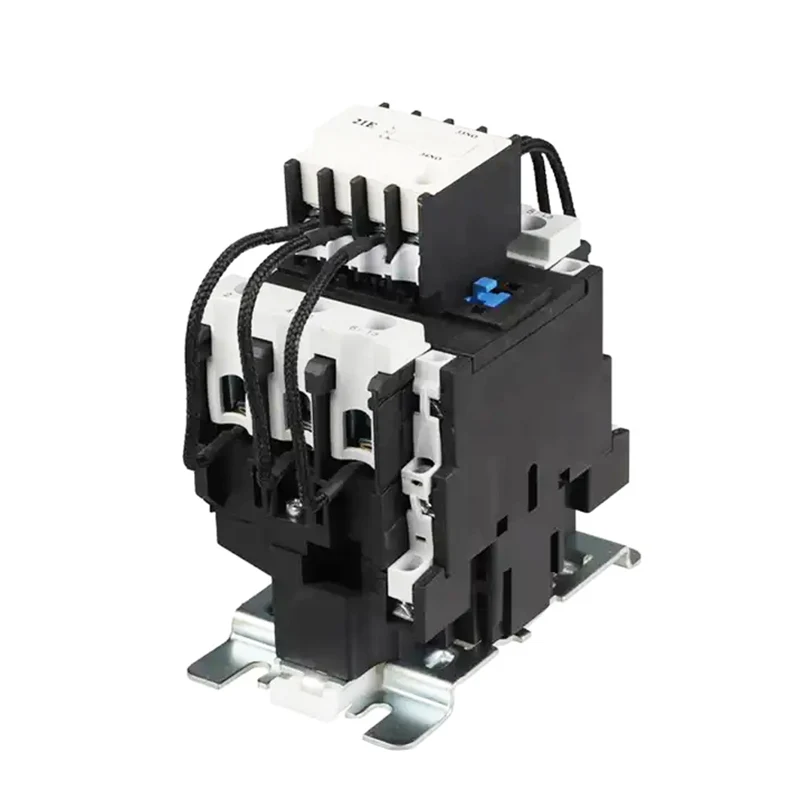

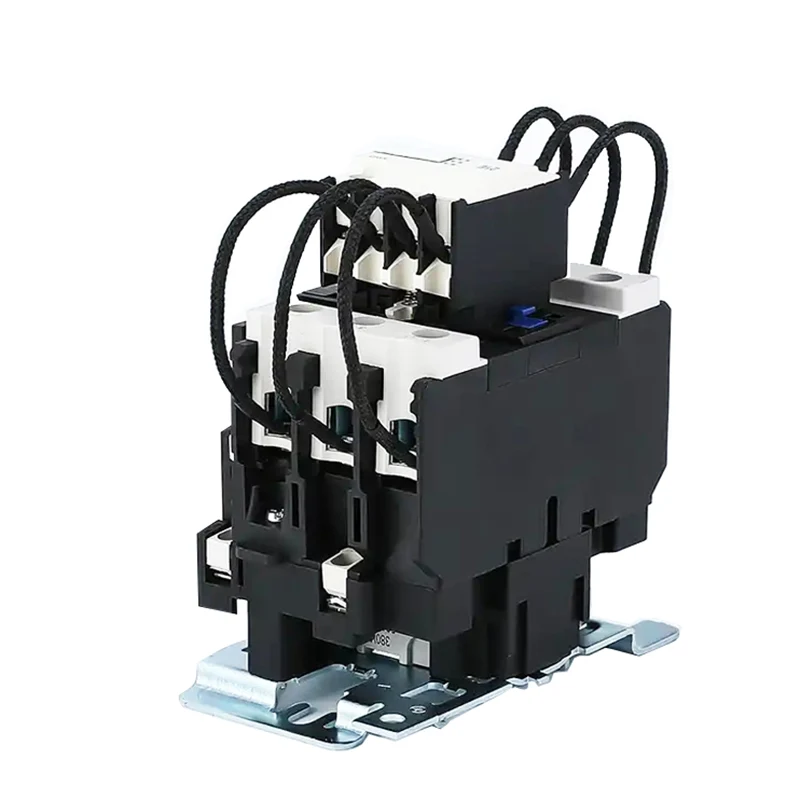

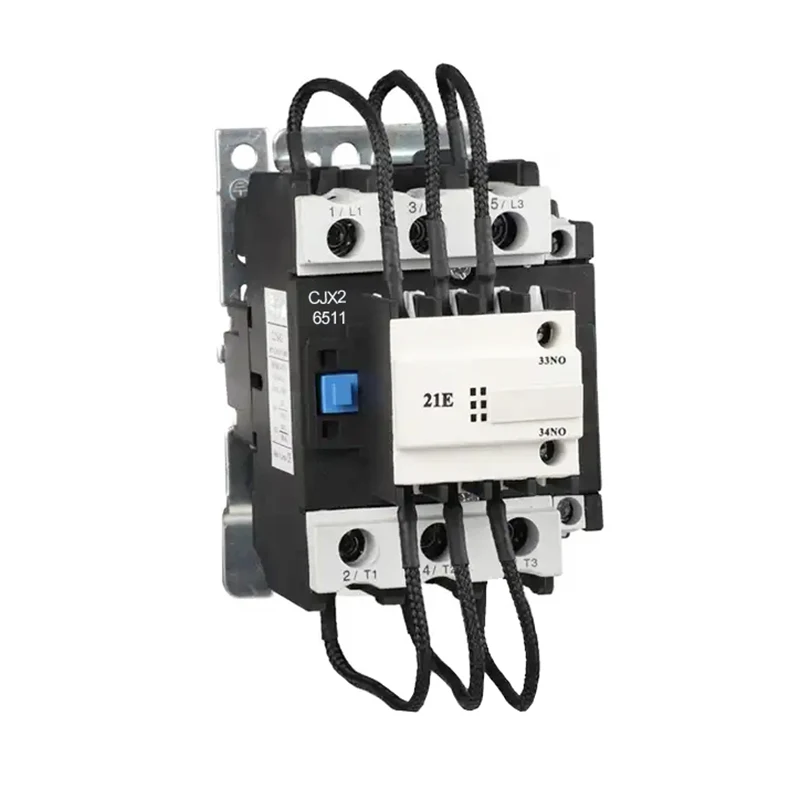

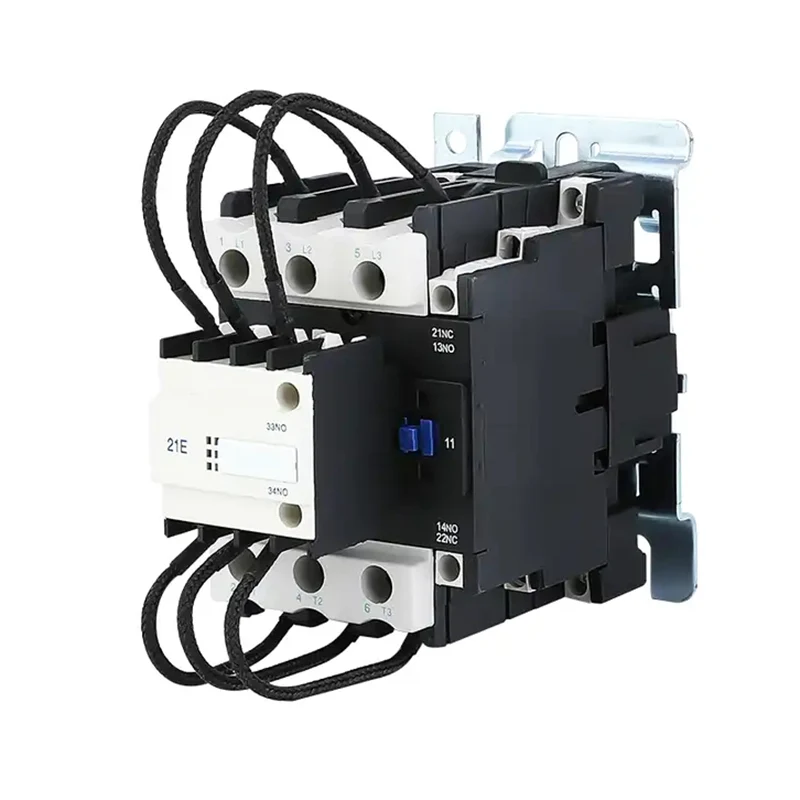

SCJ19 Switching kondensatora tipa kontaktors tiek izmantots AC 50Hz vai 60Hz jaudas tīklā līdz 380 V darbībai vai pārslēgšanai LV kondensatora vadības ierīces LV reaktīvās barošanas ķēdē. Izmantojot antisurge ierīci, tā var samazināt pieauguma pieauguma un novēršanas pārslodzes ietekmi.

Darbības princips

Ac magnētiskā kontaktora darbības princips ir balstīts uz elektromagnētisko indukciju un magnētisko spēku. Kad spole tiek barota, radītais magnētiskais lauks piesaista dzelzs kodolu un aizver kontaktus, tādējādi atverot ķēdi. Kad spole tiek deformēta, magnētiskais lauks pazūd, dzelzs kodols atiestata atsperes darbībā, kontakts ir salauzts un ķēde ir atvienota. Tādā veidā maiņstrāvas magnētiskais kontaktors realizē maiņstrāvas ķēdes kontroli.

Struktūra un kompozīcija

Ac magnētiskais kontaktors galvenokārt sastāv no šādām daļām:

Elektromagnētiskā sistēma: ietver tādas sastāvdaļas kā spole, serde un armatūra, kas ir galvenās daļas magnētiskā lauka un magnētiskās darbības ģenerēšanai.

Kontaktu sistēma: ietver galveno kontaktu un papildu kontaktu, ko izmanto ķēdes ieslēgšanai un ārpus tās. Galvenos kontaktus parasti izmanto, lai pārvadātu lielākas strāvas, savukārt papildu kontaktus izmanto, lai realizētu dažādas vadības funkcijas.

Loka dzēšanas ierīce: izmantota, lai nodzēstu loku, kad kontakts ir atvienots, neļaujot loka sabojāt kontaktu.

Citas sastāvdaļas: piemēram, atsperes, kronšteini, korpusi utt., Tiek izmantotas komponentu salabošanai un atbalstam, lai nodrošinātu normālu kontaktora darbību.

Struktūras pazīmes

1. Kontaktors, kas samontēts ar ierobežotu pretestību, spēj ierobežot ieslēgšanas pārspriegumu pieļaujamās vērtības ietvaros.

2. Kontaktoram ir tieši darbojoša divējāda pārtraukuma struktūra, darbības mehānisms ir veikls, viegli pārbaudāms ar rokām, kompakts struktūras savienojums, lai aizstātu kontaktus.

3. Virzošais termināla bloks, ko aizsargā pārklājums, drošs un uzticams.

4. To var uzstādīt ar skrūvēm vai uz 35/75 mm standarta sliedes.

Darba un uzstādīšanas apstākļi

(1) Apkārtējā temperatūra: -5 ℃- +40 ℃, vidējai temperatūrai 24 stundās nevajadzētu būt virs +35 ℃.

(2) Atmosfēras apstākļi: atmosfēras apkārtējā mitruma zem 50%, kad +40 ℃. Apkārtējā mitruma zemākā temperatūrā var būt augstāka. Mestākajā mēnesī vidējā zemākā temperatūra + 25 ℃ vidēji ar maksimālo relatīvo mitrumu ir 90%, un, ņemot vērā temperatūras izmaiņas un notiek tāpēc, ka produkts uz želejas virsmas.

(3) Augstums, kas nav augstāks par 2000 m, kad tas ir uzstādīts.

(4) Piesārņojuma klase: 3 klase

(5) Instalācijas klase: III

(6) Uzstādīšanas nosacījums: montāžas virsma un vertikālās plaknes slīpums nav lielāks par ± 5 °, un nav būtiskas trieciena un vibrācijas, kratot vietu.

Galvenās funkcijas

Uzticams darbs: maiņstrāvas magnētiskais kontaktors ir izgatavots no augstas kvalitātes materiāliem un uzlabota ražošanas procesa, kam ir augsta uzticamība un stabilitāte.

Ilgs kalpošanas laiks: kontaktu sistēma ir izgatavota no nodiluma izturīgiem materiāliem, kas var izturēt lielus strāvas un sprieguma satricinājumus, pagarinot kalpošanas laiku.

Viegli uzturējama: struktūra ir saprātīgi izstrādāta, viegli izjaukt un labot, samazinot uzturēšanas izmaksas.

Dažādas specifikācijas: lai apmierinātu dažādu lietotāju vajadzības, maiņstrāvas magnētiskajam kontaktoram ir dažādas specifikācijas un modeļi, no kuriem izvēlēties, ieskaitot dažādus strāvas līmeņus, sprieguma līmeņus un kontaktu konfigurācijas.
