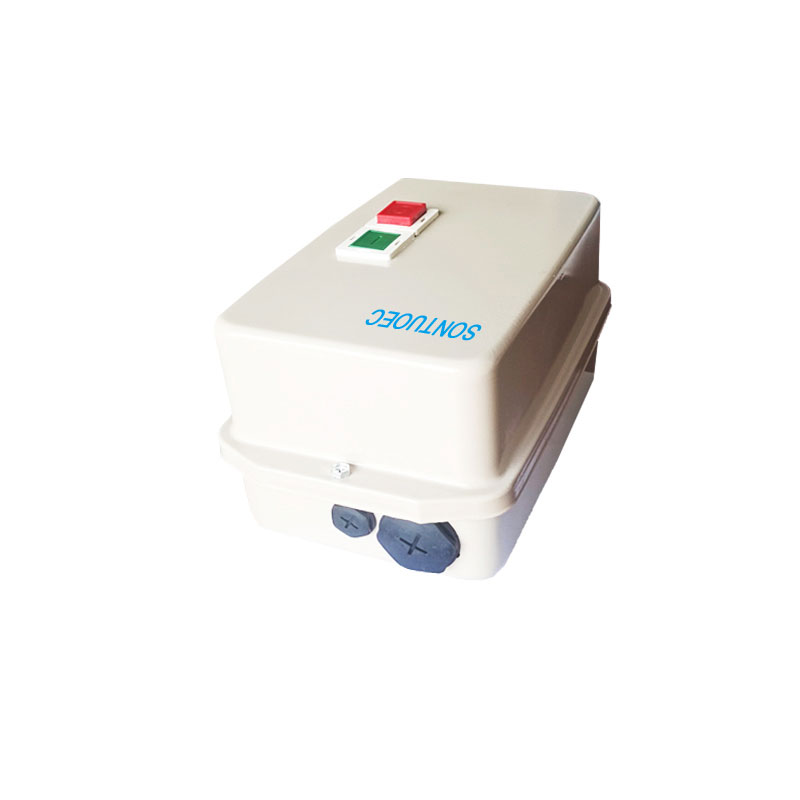

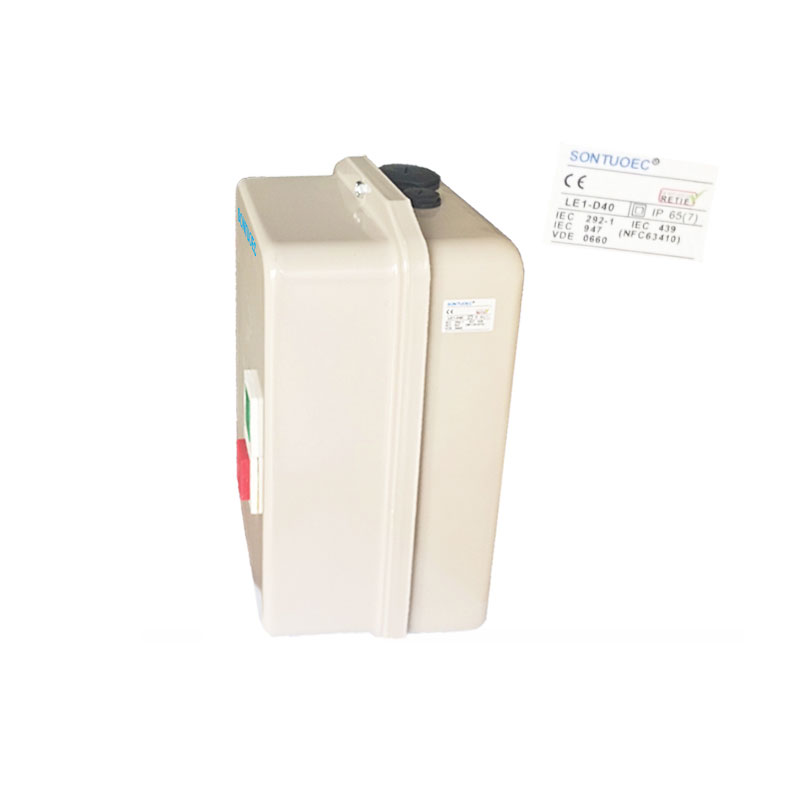

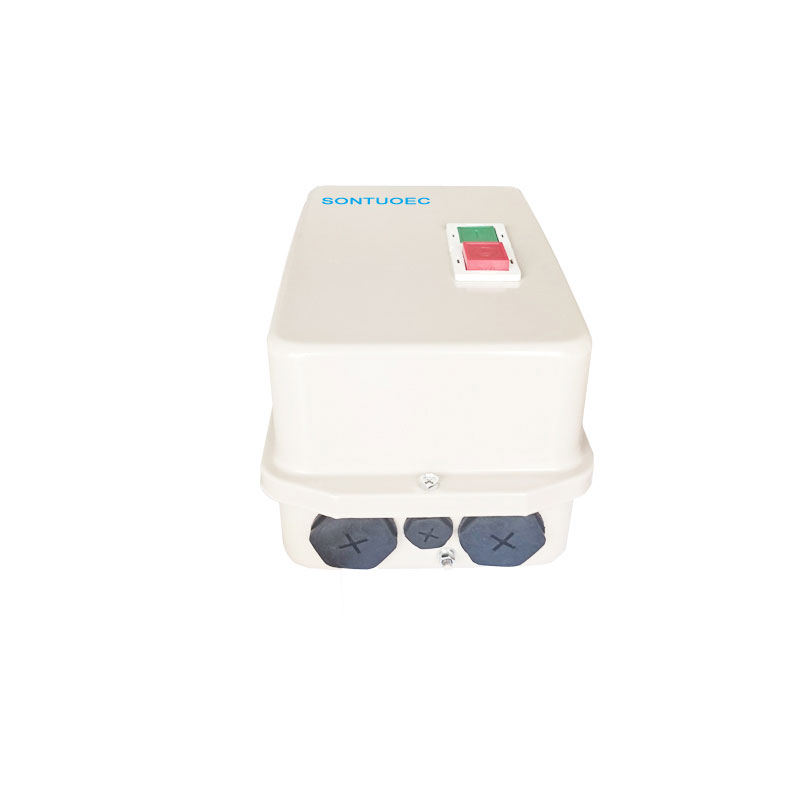

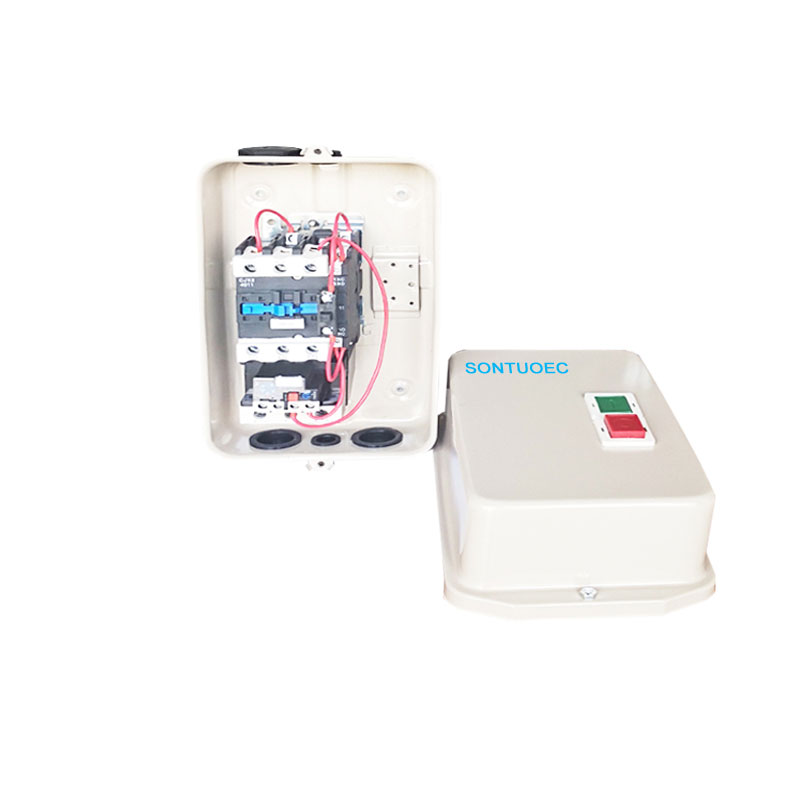

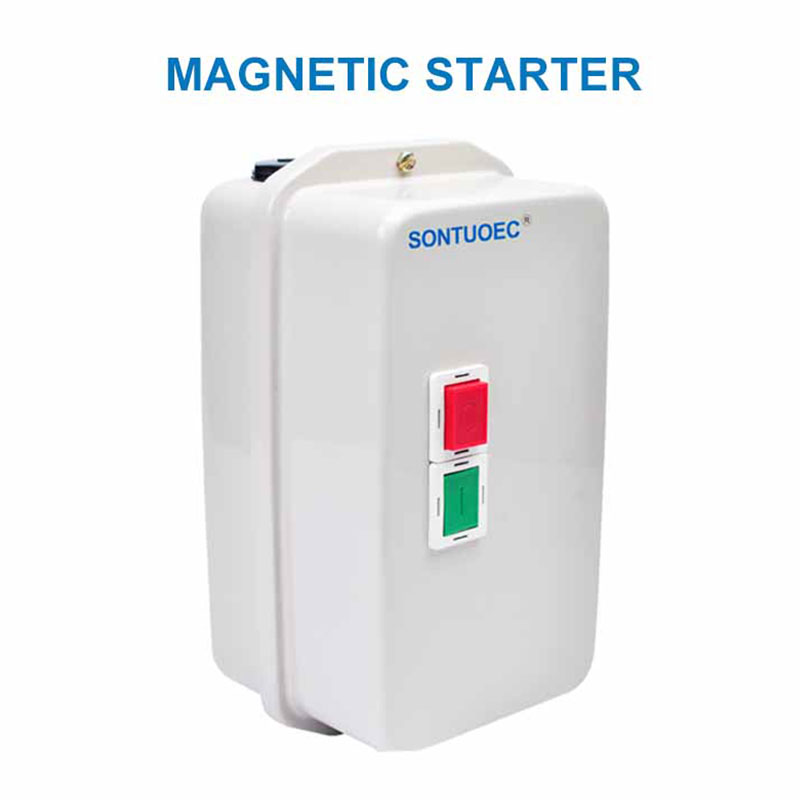

SLE1-D sērijas magnētiskais starteris
  • SLE1-D sērijas magnētiskais starterisSLE1-D sērijas magnētiskais starteris
  • SLE1-D sērijas magnētiskais starterisSLE1-D sērijas magnētiskais starteris
  • SLE1-D sērijas magnētiskais starterisSLE1-D sērijas magnētiskais starteris
  • SLE1-D sērijas magnētiskais starterisSLE1-D sērijas magnētiskais starteris
  • SLE1-D sērijas magnētiskais starterisSLE1-D sērijas magnētiskais starteris

SLE1-D sērijas magnētiskais starteris

SLE1-D sērijas magnētiskais starteris ir elektriskās vadības ierīce, kas darbojas ar elektromagnētisko spēku elektromagnētisko spēku. Parasti tas satur elektromagnētisko spoli, kas, enerģiski, rada magnētisko lauku, kas piesaista dzelzs kodola kustību, kas virza kontaktu slēgšanu vai salaušanu, lai sasniegtu motora kontroli.

Modelis:SLE1-D

Nosūtīt pieprasījumu

Produkta apraksts
Specifikācija

Produkta režīms Nr. Un specificētais SLE1-09 un 12 Divkāršs sulāts, aizsargāts Tolp429 (3) vai, F659 (4)
Iežogojums SLE1-18 un 25 Divkāršs sulāts, aizsargāts Tolp427 (3) vai, F5577 (4)
SLE1-32 un 95 Matal, LP65 līdz 559
Vadība (2 spiedpogas, kuras ir ieslēgtas
iežogojuma vāks)
SLE1-32 un 95 1 zaļā sākuma poga “1”, 1. stop/teset buttion “o”
Savienojumi SLE1-32 un 95 Electricol Power un Control Recircuit savienojumi


Galvenie tehniskie parametri:

Ierakstīt SLE1-9 SLE1-12 SLE1-18 SLE1-25 SLE1-32 SLE1-40 SLE1-50 SLE1-65 SLE1-80 SLE1-95
KW/HP (AC-3) Reted Power (AC-3)
IEC60947-4
220v 2.2/3 3/4 4/5,5 5,5/7.5 7.5/10 11/5 15/20 18.5/25 22/35 25/35
380v 4/5,5 5,5/7.5 7.5/10 11/15 15/20 18.5/25 22/30 30/40 37/50 45/60
Atjaunotā strāva (AC-3)
GB14048.4
220v 9 12 15 21 26 36 52 63 75 86
380v 9 12 16 21 25 37 43 59 72 85
Atjaunotā sildīšanas strāva (a) 25 32 40 50 60 80 125
Atjaunots ieslodzīts Volage (v) 660
Auxicary kontakts
AC-15
Saskare standarta 1 nē 1No+1NC
Atjaunotā strāva (a) 220v 1.6
380v 0.95
Suitabie termiskie releji LR2D-1305/1314
(0,63 ~ 1,0/7 ~ 10)
LR2D-1316
(9 ~ 13)
LR2D-1321
(12 ~ 18)
LR2D-1322
(17 ~ 25)
LR2D-1353
(23 ~ 32)
LR2D-3355
(30 ~ 40)
LR2D-3359
(48 ~ 65)
LR2D-3361
(55 ~ 70)
LR2D-3363
(63 ~ 80)
LR2D-3365
(80 ~ 93)
Iežogojuma vērtējums                 LP65


Darbības princips

SLE1-D sērijas magnētiskā startera darba princips ir balstīts uz elektromagnētiskās indukcijas un elektromagnētiskā spēka mijiedarbību. Kad vadības barošanas avots tiek barots, elektromagnētiskā spole ģenerē magnētisko lauku, kas piesaista dzelzs kodolu, lai pārvietotu un aizver kontaktus, un motors tiek piegādāts ar jaudu un sāk darboties. Kad vadības strāvas padeve tiek samazināta, magnētiskais lauks pazūd, dzelzs kodols atiestata pavasara darbībā, kontakti ir salauzti un motors apstājas.


Veidi un funkcijas

Ir dažādi SLE1-D magnētisko starteru veidi, piemēram, tiešie tiešsaistes (DOL) SLE1-D magnētiskie starteri, Star-Delta (Star-Delta) starteri, autotransformer starteri un tā tālāk. Dažādiem SLE1-D magnētisko starteru veidiem ir atšķirīgas īpašības un uzklāšanas joma.


1.Direct tiešsaistes (DOL) SLE1-D magnētiskais starteris:

Vienkārša struktūra, zemas izmaksas.

Piemērots mazu enerģijas motoru kontroles sākšanai un apturēšanai.


2.STAR-DELTA (Star-Delta) starteris:

Mainot motora vadu, tas realizē sprieguma un strāvas samazināšanas mērķi startēšanas laikā.

Piemērots vidējas enerģijas motora sākuma vadībai.


3.Autotransformer starteris:

Izmantojot motoru, izmanto autotransformatoru, lai samazinātu spriegumu un strāvu.

Piemērojams augstas enerģijas motoru sākuma kontrolei.

SLE1-D Series Magnetic StarterSLE1-D Series Magnetic StarterSLE1-D Series Magnetic StarterSLE1-D Series Magnetic Starter


Lietojumprogrammu scenāriji

SLE1-D magnētiskos starterus plaši izmanto dažādos rūpniecības un komerciālos lietojumos, piemēram, ražošanā, celtniecībā, lauksaimniecībā un transportēšanā. Tos izmanto, lai kontrolētu dažāda veida motorus, piemēram, trīsfāžu asinhronos motorus, līdzstrāvas motorus utt., Lai automatizētu aprīkojuma ražošanu un tālvadību.
