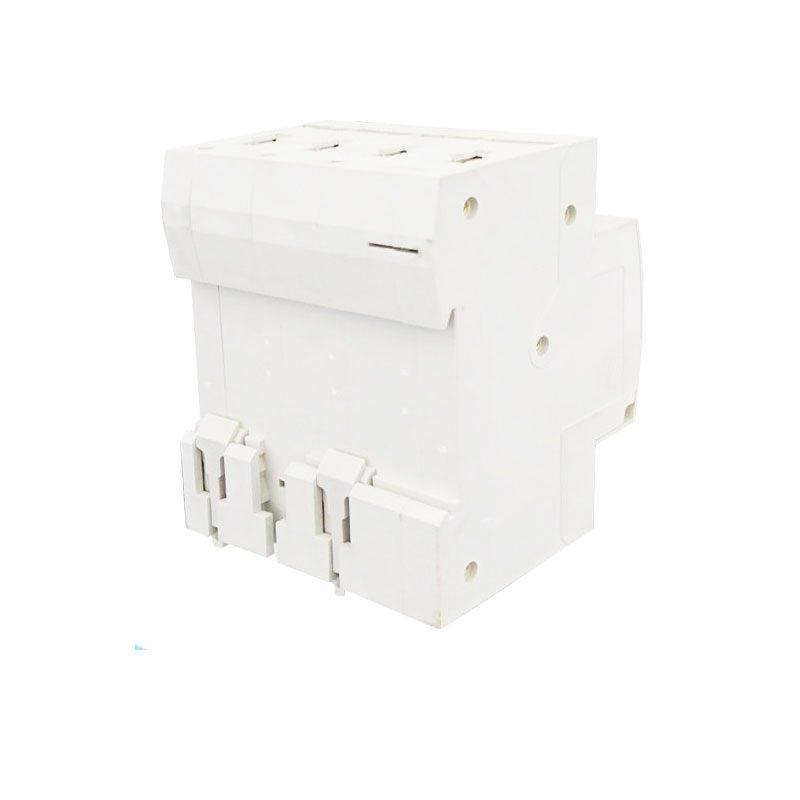

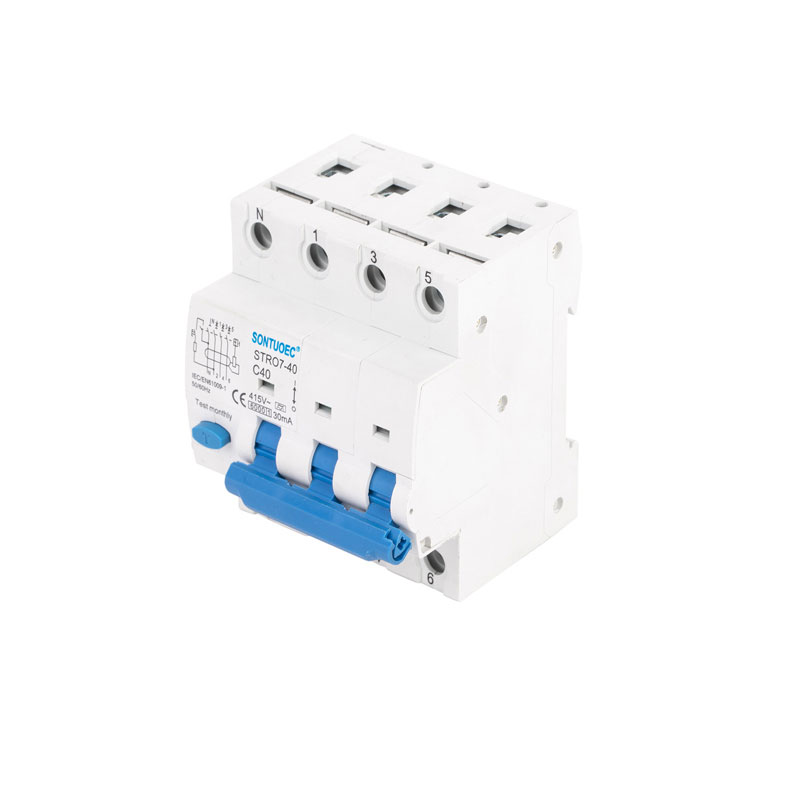

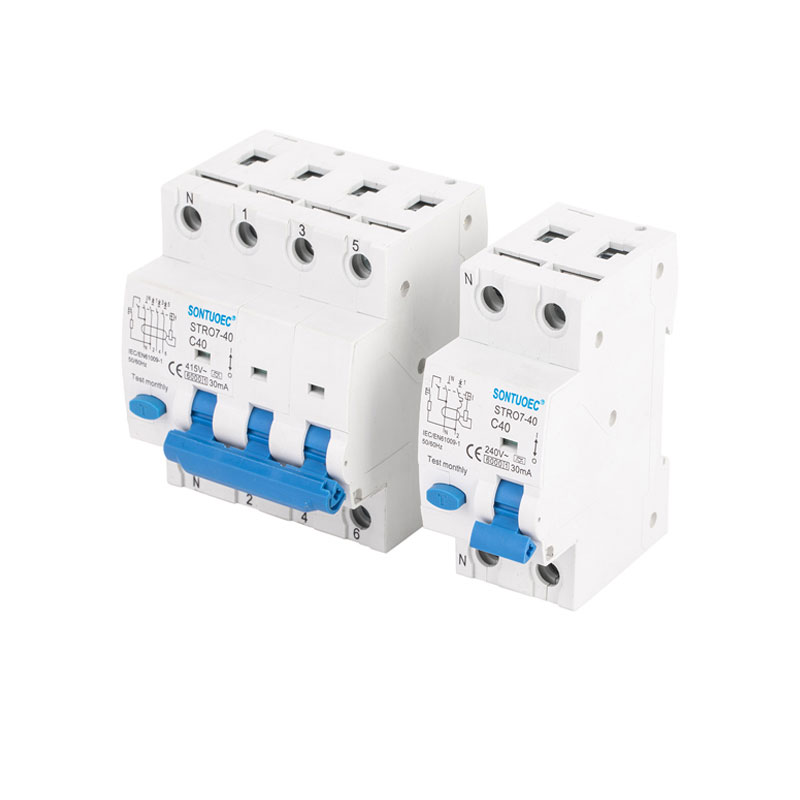

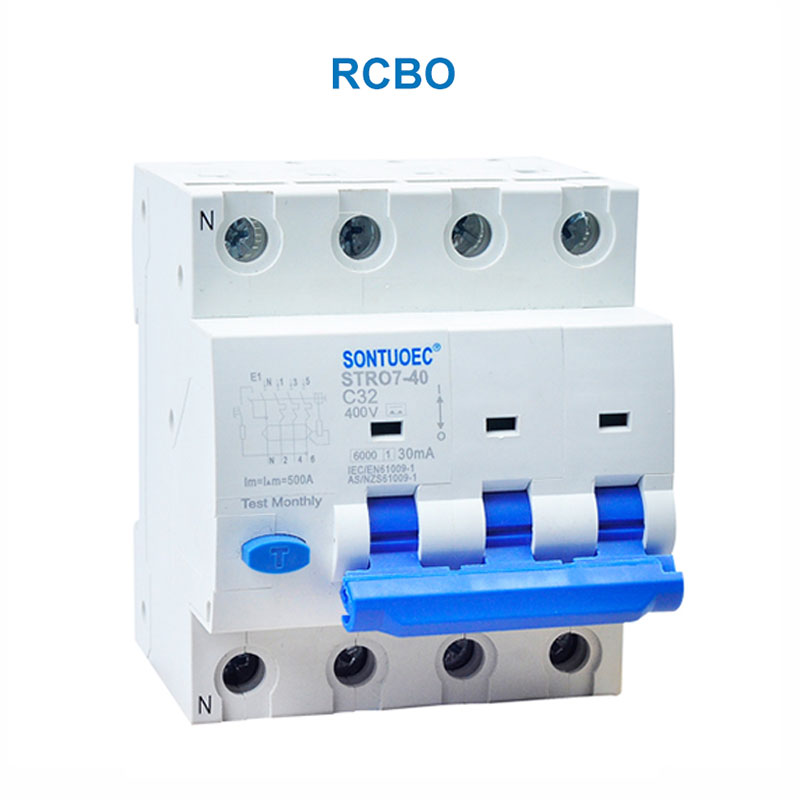

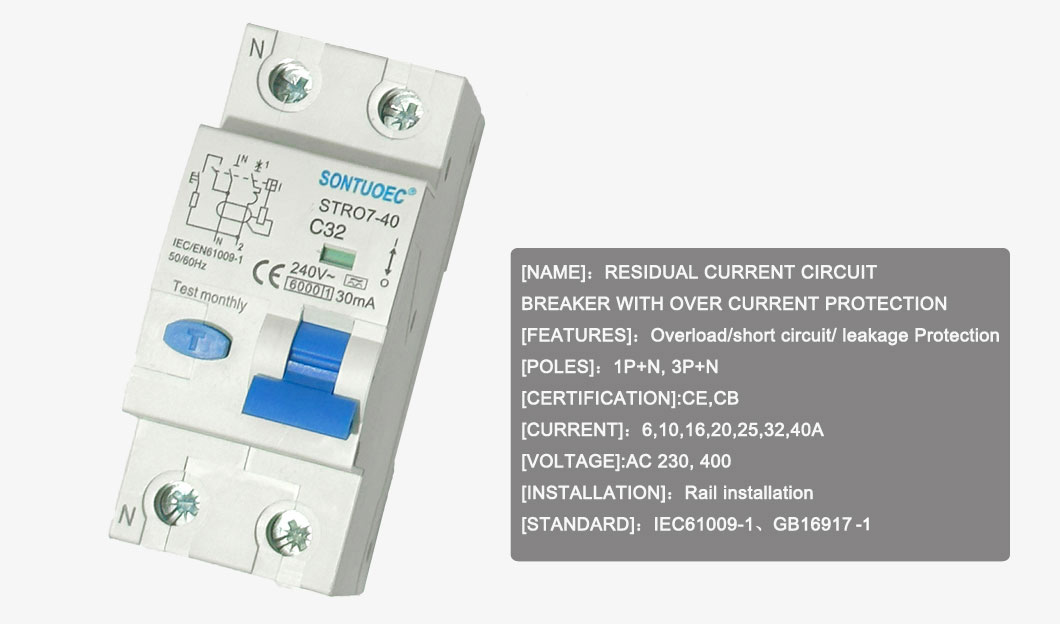

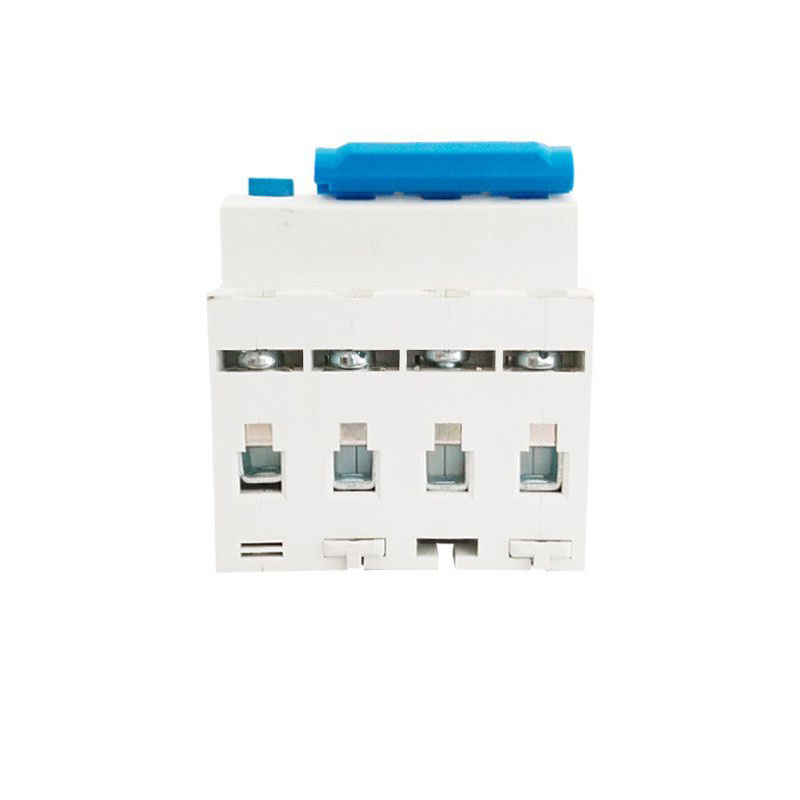

STRO7-40 RCBO, pilns nosaukums ir atlikušās strāvas ķēdes pārtraucējs ar pārslodzes aizsardzību. Tā ir elektriskās drošības ierīce, kas integrē aizsardzību pret pārslodzi, aizsardzību ar īssavienojumu un noplūdes aizsardzību, un to plaši izmanto elektriskajās sistēmās dzīvojamās, komerciālajās un rūpnieciskajās zonās, lai nodrošinātu aprīkojuma personīgu drošību un drošu darbību.STRO7-40 RCBO ir svarīga elektriskās drošības ierīce ar pārslodzi, īssavietu un noplūdes aizsardzību. Izprotot tā darba principu, īpašības, lietojumprogrammu scenārijus, kā arī atlases un uzstādīšanas metodes, jūs varat labāk izmantot un uzturēt STO7-40 RCBO, lai nodrošinātu drošu elektrisko sistēmu darbību.
Standarta | IEC/EN 61009-1 |
Veidot |
STRO7-40 elektromagnētiskais tips, elektroniskais tips |
Atlikušā pašreizējā rakstura |
Un/un |
Stabs nē |
1p+n, 3p+n |
Novērtēta strāva (a) |
6a, 10a, 16a, 25a, 32a, 40a |
Pārrāvuma spēja | 6Ka |
Atjaunotā frekvence (Hz) | 50/60 |
Nominālais spriegums (v) |
240/415V; 230/400V |
Nominēta atlikušā darbības strāva |
10mA, 30mA, 100mA, 300mA, 500mA |
Elektromakaniskā izturība |
vairāk nekā 4000 ciklu |
Sertifikāts: |
Šis; CB; SAA; |
Stro7-40 RCBO galvenās funkcijas
Aizsardzība pret pārslodzi: kad strāva ķēdē pārsniedz STRO7-40 RCBO novērtēto vērtību, tā automātiski nogriezīs ķēdi noteiktā laika posmā, lai novērstu ķēdes un aprīkojuma pārkaršanu, tādējādi izvairoties no uguns un bojājumiem.
Īsas ķēdes aizsardzība: Kad ķēdē notiek īssavienojums, STRO7-40 RCBO ātri nogriezīs ķēdi, lai īssavienojuma strāva nodarītu nopietnus ķēdes un aprīkojuma bojājumus.
Aizsardzība pret noplūdi: Stro7-40 RCBO spēj noteikt atlikušo strāvu (t.i., noplūdes strāvu) ķēdē. Kad atlikušā strāva pārsniedz iestatīto slieksni, STRO7-40 RCBO ļoti īsā laika posmā nogriezīs ķēdi, lai novērstu elektroenerģijas negadījumus un elektriskos ugunsgrēkus.
STRO7-40 RCBO satur iekšēju termiskā magnētiskā brauciena detektoru (pārslodzes un īssavienojuma aizsardzībai) un atlikušo strāvas detektoru (noplūdes aizsardzībai). Kad strāva vai atlikušā strāva ķēdē ir patoloģiska, atbilstošais uzbrucējs izraisa Stro7-40 RCBO paklupšanas mehānismu, padarot to ātri nogrieztu ķēdi.
1.Thermālais magnētiskais tripters: tas izmanto siltuma un magnētisko lauku, kas rodas, kad strāva iziet cauri vadītājam, lai iedarbinātu paklupšanu. Kad strāva ir pārāk augsta, vadītājs sakarst un rada magnētisko lauku, izraisot bimetālu termiskā magnētiskā uzbrucēja saliekšanai vai magnētu, lai piesaistītu dzelzs kodolu, tādējādi izraisot paklupšanas mehānismu.
2.Rezidīgais strāvas detektors: tas izmanto nulles secības strāvas transformatoru, lai noteiktu atlikušo strāvu ķēdē. Kad atlikušā strāva pārsniedz iestatīto slieksni, atlikušās strāvas detektors nosūtīs signālu uz paklupšanas mehānismu, lai nogrieztu ķēdi.
Daudzfunkcionāla integrācija: STRO7-40 RCBO integrē pārslodzes, īssavienojuma un noplūdes aizsardzības funkcijas, vienkāršojot elektrisko sistēmu projektēšanu un uzstādīšanu.
Augsta jutība: STRO7-40 RCBO var ātri noteikt un nogriezt patoloģiskas un atlikušās strāvas ķēdē, nodrošinot uzticamu aizsardzību.
Viegli uzstādīt un uzturēt: STRO7-40 RCBO parasti tiek modulizēti, lai to viegli uzstādītu un apkopotu.
Augstā drošība: STRO7-40 RCBO ir stingri pārbaudīti un sertificēti augstai drošībai un uzticamībai, lai nodrošinātu drošu elektrisko sistēmu darbību.
STRO7-40 RCBO tiek plaši izmantoti elektriskajās sistēmās dzīvojamā, komerciālajā un rūpnieciskajā sektorā, īpaši tajās, kurām nepieciešama vienlaicīga pārslodze, īssavienojums un zemes noplūdes aizsardzība. Parasti tos uzstāda izplatīšanas kastēs, sadales dēļos vai vadības skapīšos, lai aizsargātu ķēdes un aprīkojumu no bojājumiem, ko izraisa patoloģiska strāva un spriegums, un lai novērstu elektroenerģiju.
