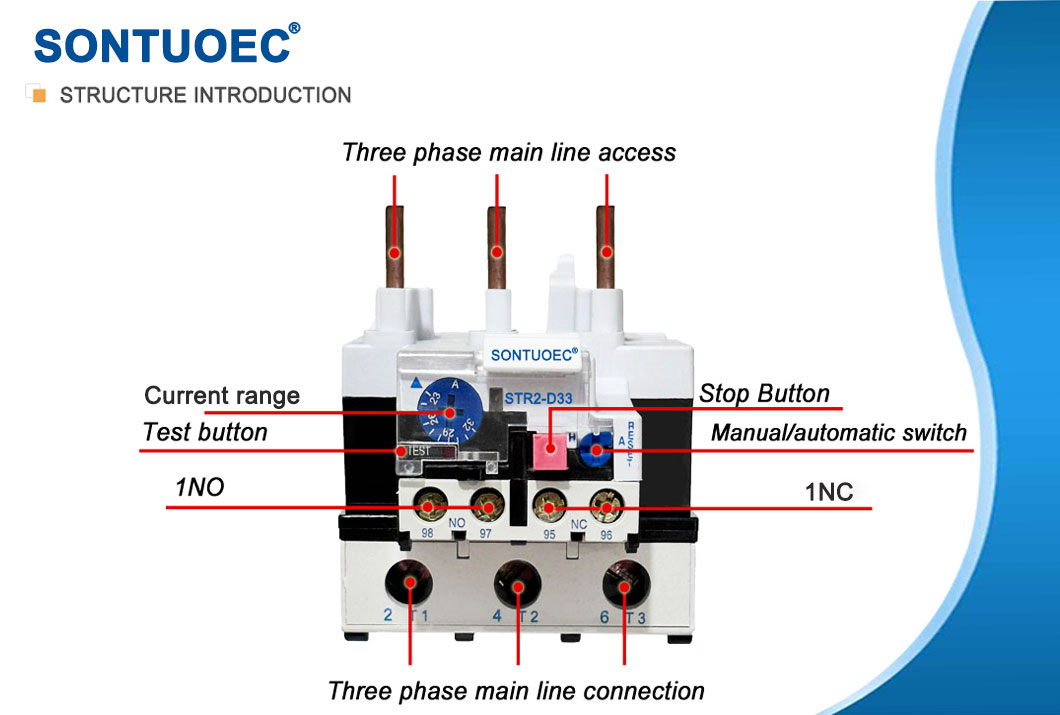

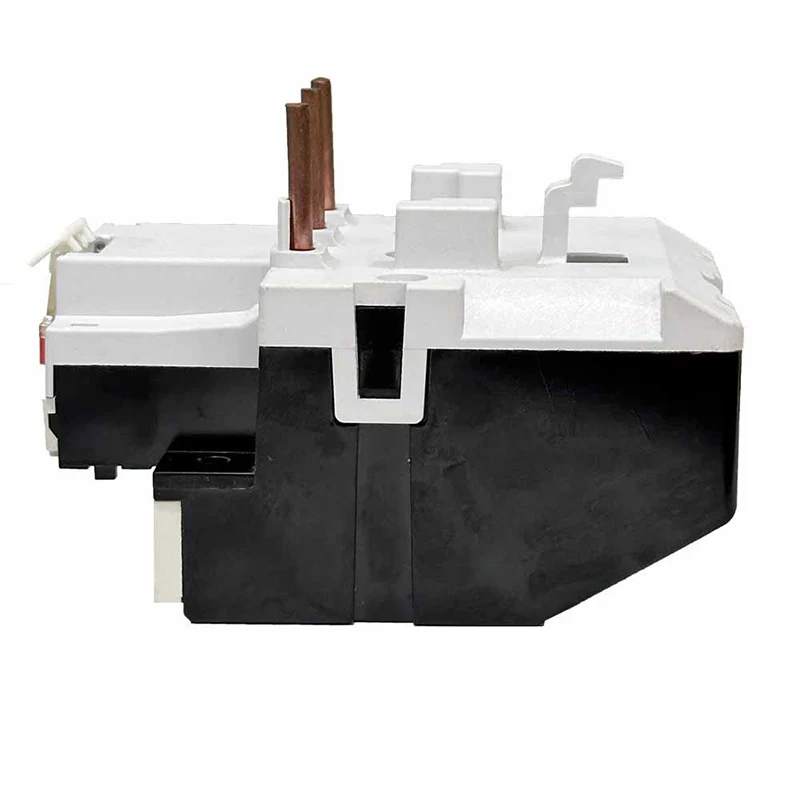

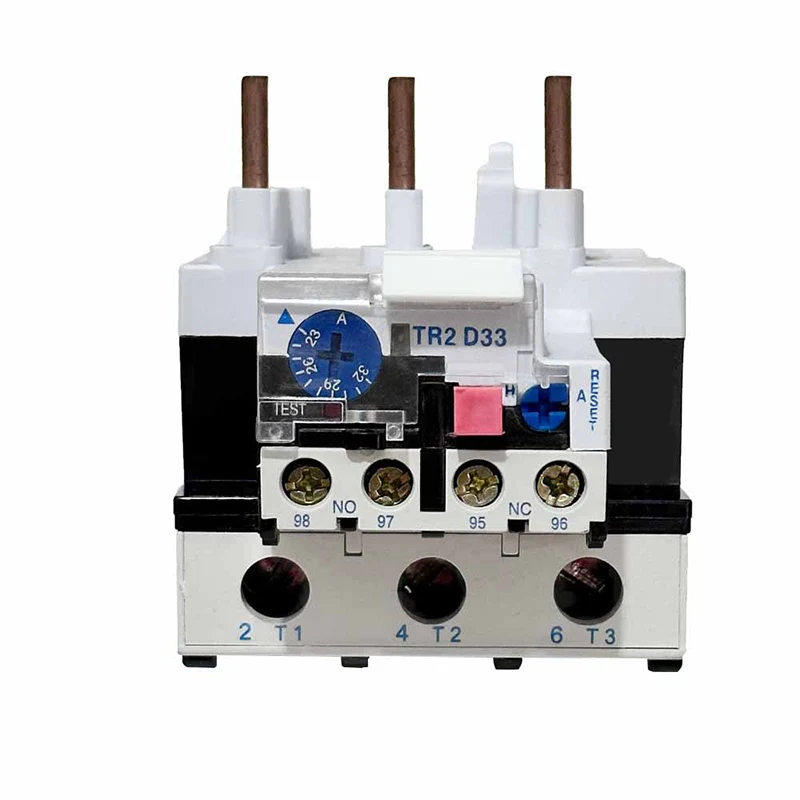

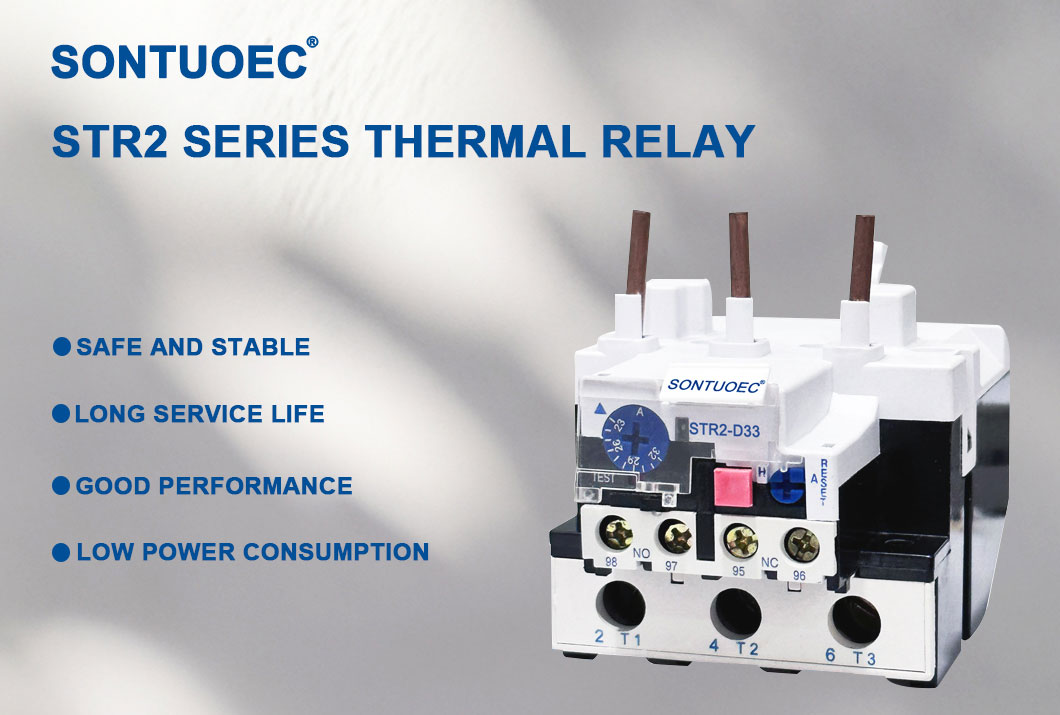

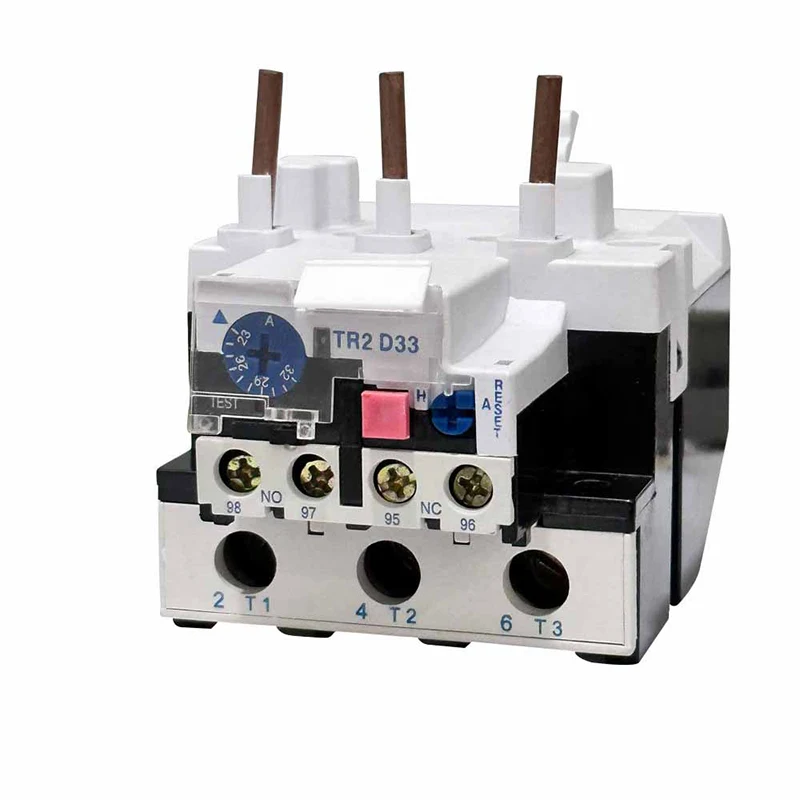

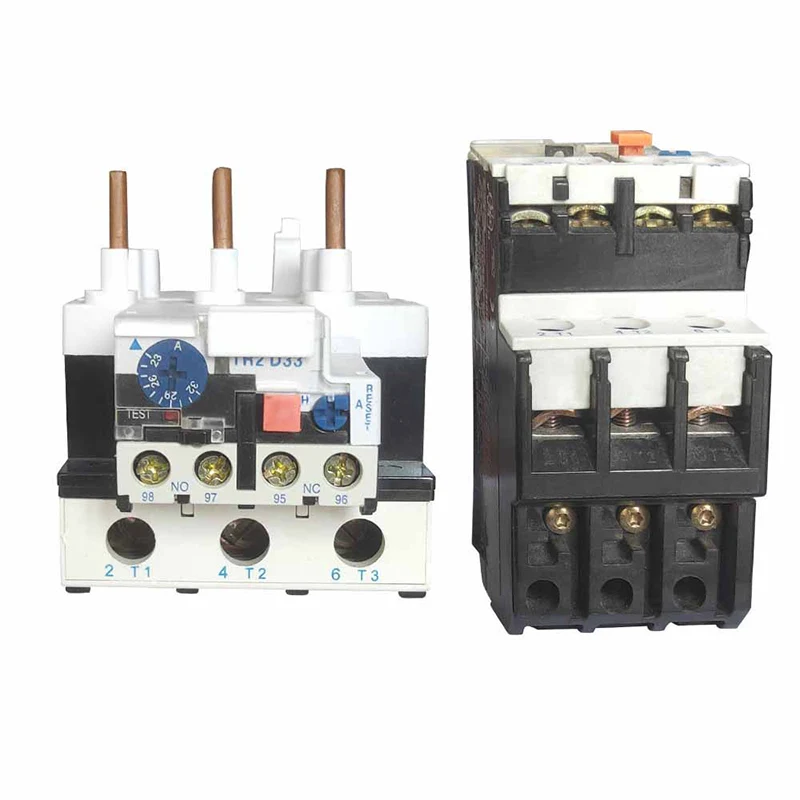

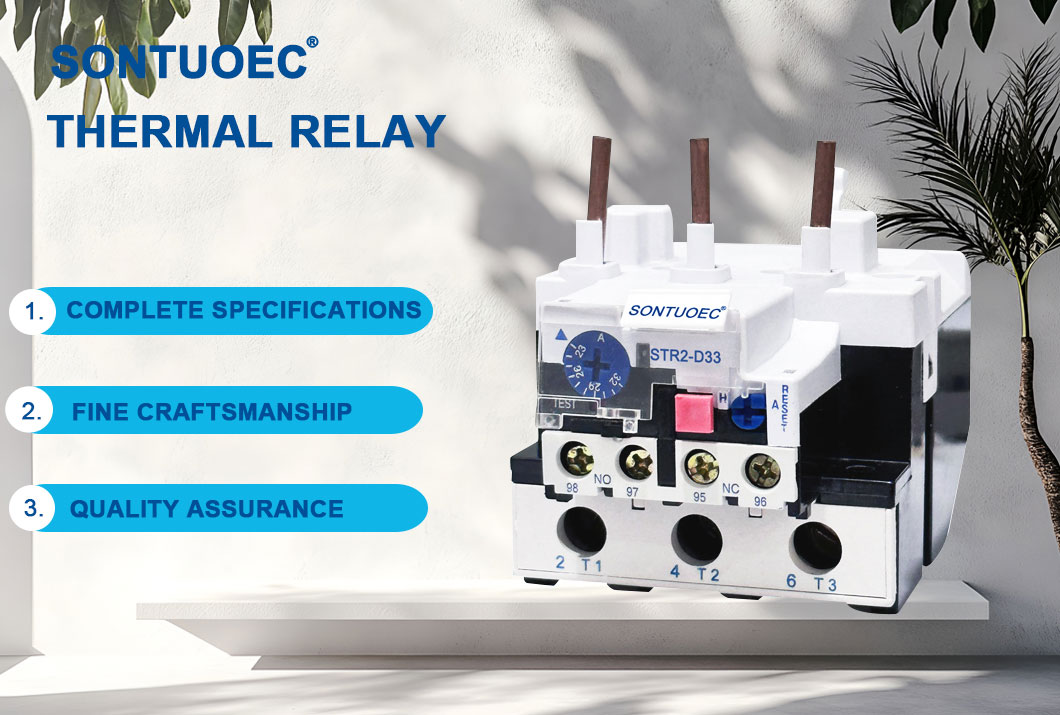

STR2-D33 termiskās pārslodzes releji darbojas pēc elektriskās strāvas termiskās iedarbības principa. Kad motors ir pārslogots, tā strāva palielinās, izraisot sildīšanas elementu termiskās pārslodzes releja sildīšanai. Šis siltums tiek pārnests uz bimetālu, kas ir izgatavots no diviem metāliem ar dažādiem termiskās izplešanās koeficientiem, tāpēc tas saliecas, kad to sasilda. Kad liekšana sasniedz noteiktu punktu, tā izraisa mehānisku ierīci, parasti kontaktu, kas atvieno motora barošanas avotu, tādējādi aizsargājot to no bojājumiem.

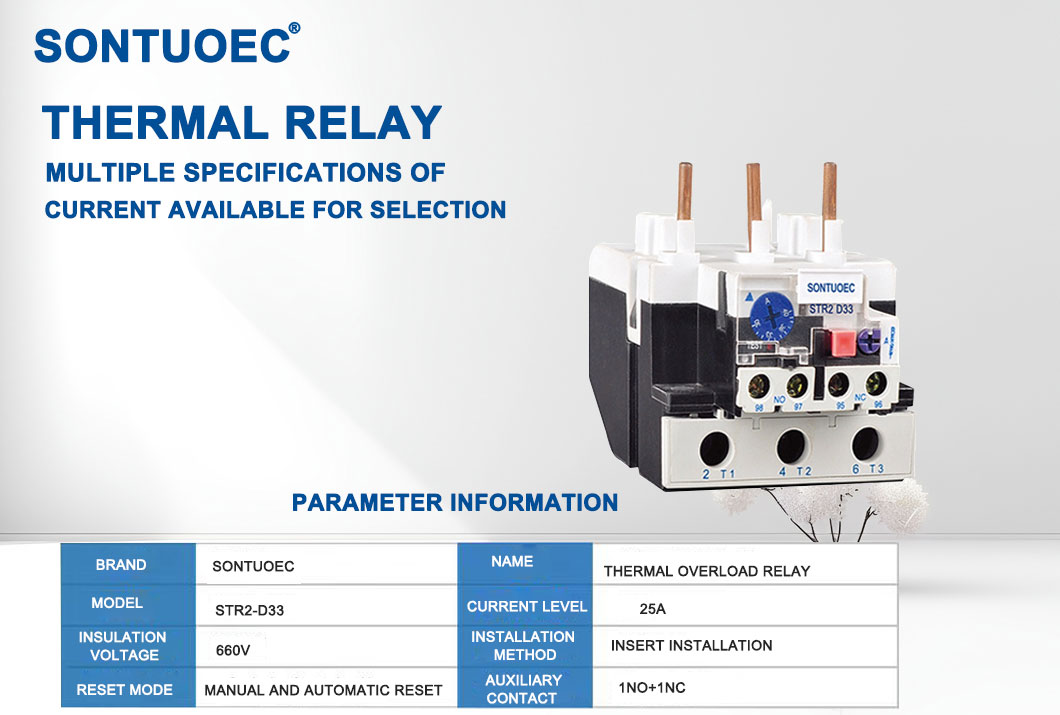

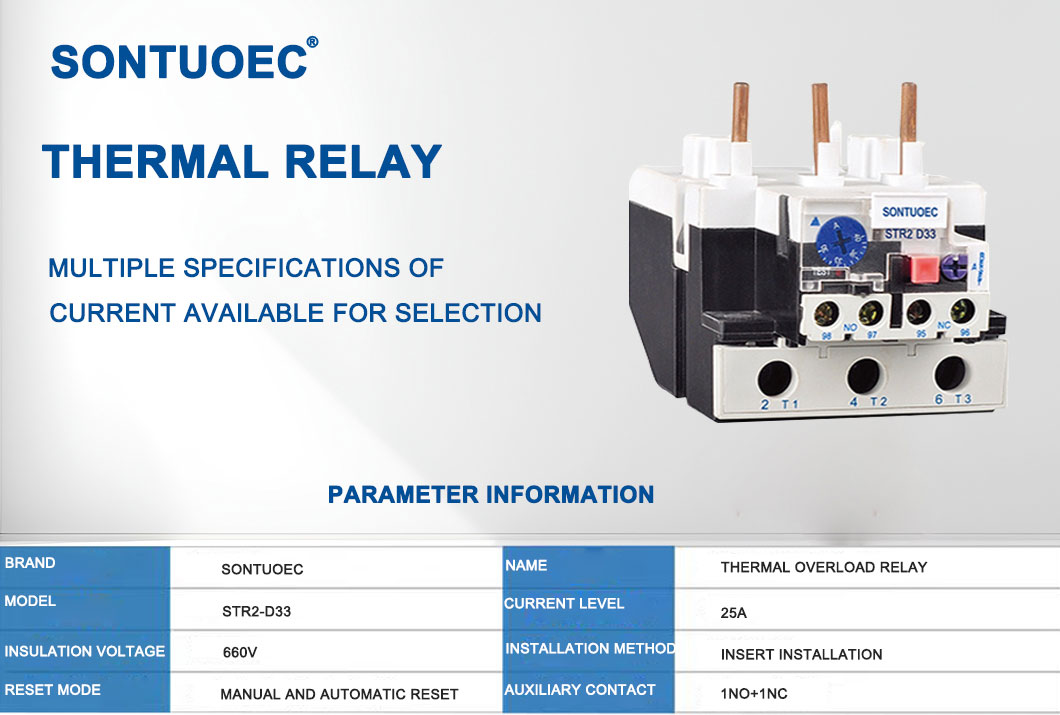

Specifikācijas:
Produkts Nosaukt | Termiskā pārslodzes relejs | |||
Veidot | ST2-D33 | |||
Materiāls | Plastmasas, elektroniskas sastāvdaļas | |||
Termisks Saskare | 1No+1NC | |||

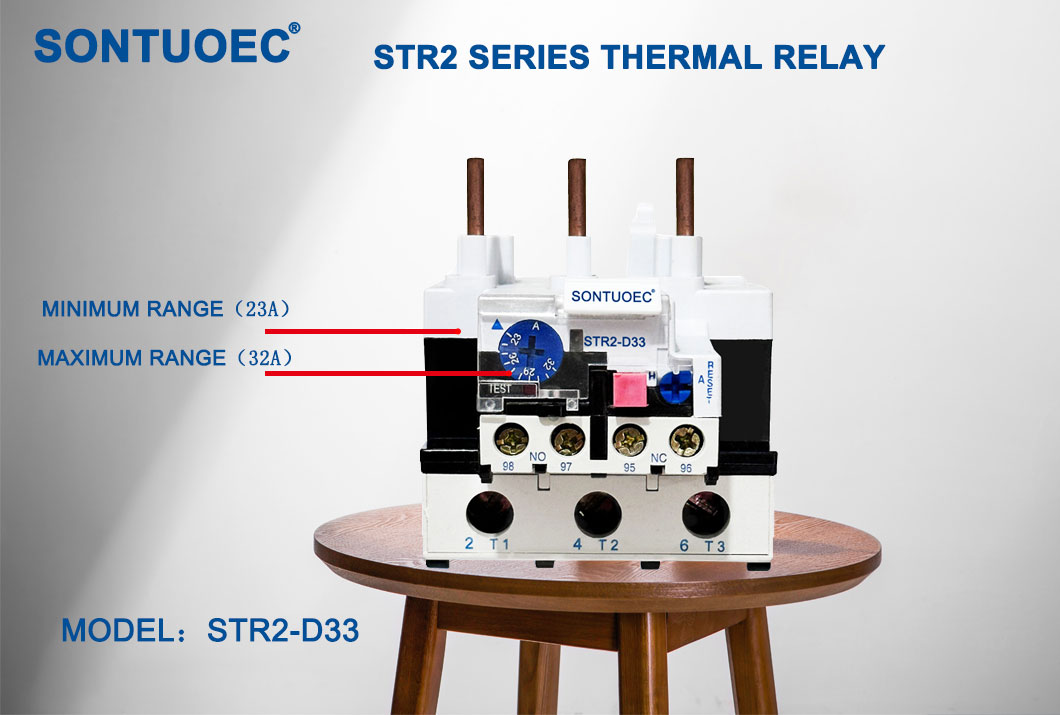

Termisks Relainēta strāva | 23A-93a | Pls. Ņemiet vērā strāvu diapazons | ||
STR2-93 | Pielāgojams strāvas diapazons (a) Iestatīšanas diapazons |
3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
Biežums | 660v | |||
Paklupšanas klase | 50/60Hz | |||
Krāsa | Kā parādīts attēls |
Galvenie tehniskie parametri
Veidot | Novērtēta strāva | Nē. | Iestatīšanas diapazons (a) | Kontaktoram |
STR2-25 | 25 | 1301 | 0,1 ~ 0,12 ~ 0,14 ~ 0,16 | STR2-9 ~ 32 |
1302 | 0,16 ~ 0,19 ~ 0,22 ~ 0,25 | |||
1303 | 0,25 ~ 0,3 ~ 0,35 ~ 0,4 | |||
1304 | 0,4 ~ 0,05 ~ 0,63 | |||
1305 | 0,63 ~ 0,8 ~ 0,9 ~ 1 | |||
1306 | 1 ~ 1,2 ~ 1,4 ~ 1,6 | |||
1307 | 1,6 ~ 1,9 ~ 2,2 ~ 2,5 | STR2-12 ~ 32 | ||
1308 | 2,5 ~ 3 ~ 3,5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5,5 ~ 6 ~ 7 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | STR2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | STR2-12 ~ 32 | ||
1353 | 23 ~ 32 | STR2-25/32 (LC1-D25/32) | ||
STR2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | STR2-32 | ||
2353 | 30 ~ 40 | |||
STR2-93 | 93 | 3322 | 23 ~ 26 ~ 32 | STR2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | STR2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | STR2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | STR2-80/STR2-95 | ||
3365 | 80 ~ 85 ~ 93 | STR2-95 | ||
STR2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
Aizsardzība pret pārslodzi: kad motora slodze pārsniedz tā novērtēto vērtību, termiskās pārslodzes relejs nogriezīs barošanas avotu, lai novērstu motora pārkaršanu un bojājumus.
Aizsardzība pret pārkaršanu: ja motors kaut kādu iemeslu dēļ pārkars (piemēram, augsta apkārtējā temperatūra vai slikta karstuma izkliede), arī termiskās pārslodzes relejs samazinās barošanas avotu.
Indikācijas funkcija: Daudziem termiskās pārslodzes relejiem ir indikācijas funkcija, kas signalizē vai maina statusu, kad motors ir pārslogots vai pārkarsēts, lai operators varētu atrast un veikt pasākumus savlaicīgi.

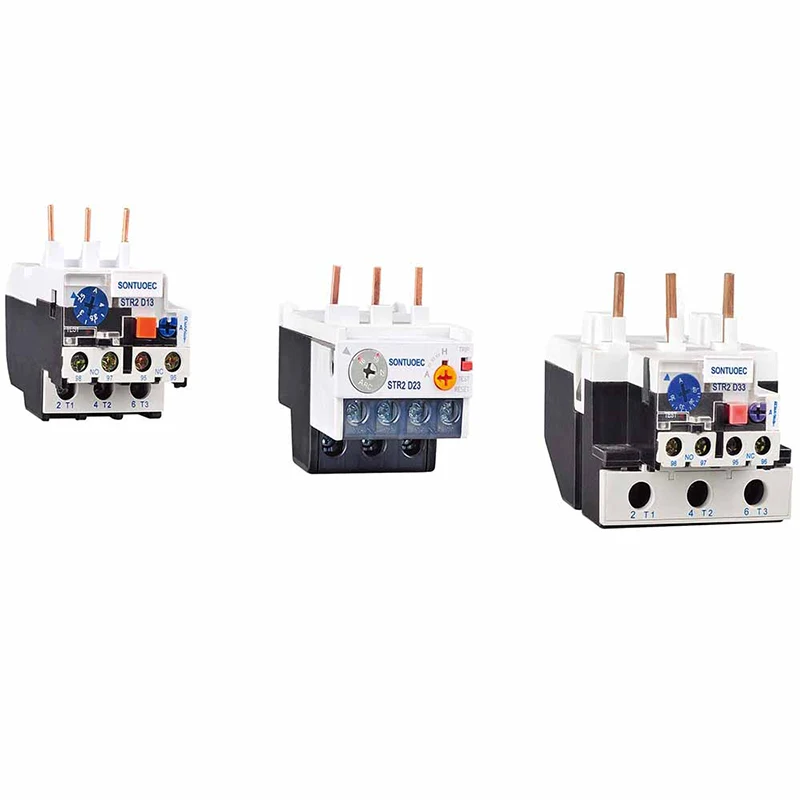

Automātisku releju STR2-D termiskās pārslodzes releja sēriju var izmantot 50/60 Hz, nominālā izolācijas sprieguma 660 V ķēdē, nominālā strāva 0,1-93A, lai aizsargātu fāzes pārtraukumu, kad elektromotors ir pārslogots, relejam ir atšķirīga mehānisma un temperatūras kompensācija, kas ir pievienota ST1 sērijai. 60947-1.
Termiskās pārslodzes releji tiek plaši izmantoti dažādās rūpniecības un komerciālās vidē, īpaši aprīkojumā, kam nepieciešami elektromotoru piedziņas. Piemēram, tos izmanto sūkņos, kompresoros, ventilatoros, konveijeros un dažādos citos mehāniskos aprīkojumos, lai nodrošinātu, ka šādu aprīkojumu var droši slēgt pārslodzes vai pārkaršanas stāvokļa gadījumā.
Izvēloties termiskās pārslodzes releju, jāņem vērā tādi faktori kā motora enerģijas vērtējums, darbības vide un slodzes raksturlielumi. Ir arī jānodrošina, ka termiskās pārslodzes releja novērtētā strāva atbilst motora novērtētajai strāvai un ka tai ir piemērotas pārslodzes un pārkaršanas aizsardzības raksturlielumi.
Uzstādot termiskās pārslodzes releju, jums jāievēro ražotāja vadlīnijas un jāpārliecinās, ka tā ir pareizi savienota ar motora jaudas un vadības ķēdēm. Turklāt, lai nodrošinātu pareizu darbību un ilgu kalpošanas laiku, ir jāpārbauda un regulāri jāpārbauda termiskās pārslodzes releji.
