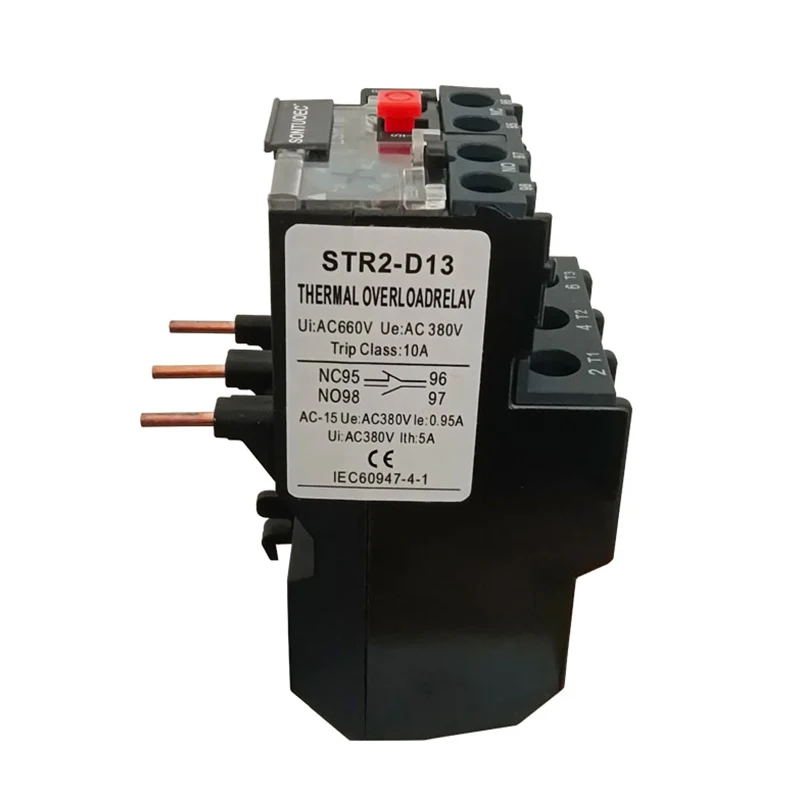

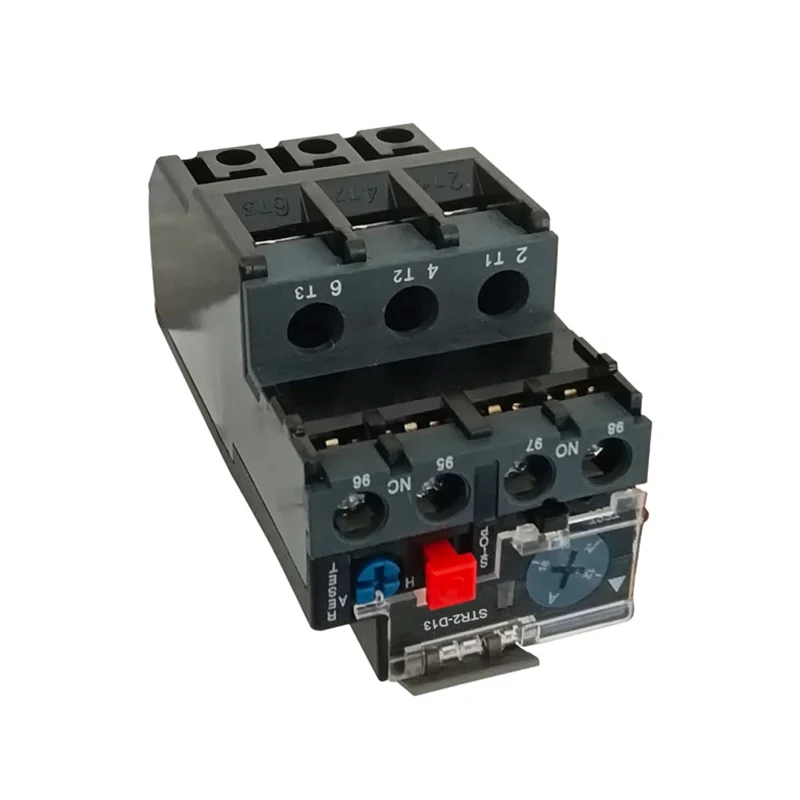

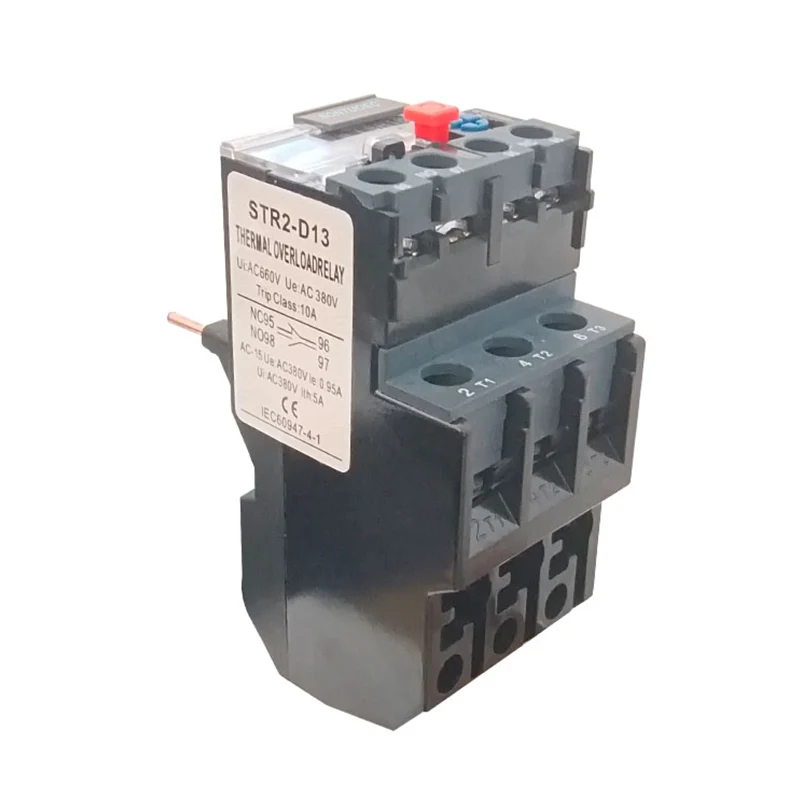

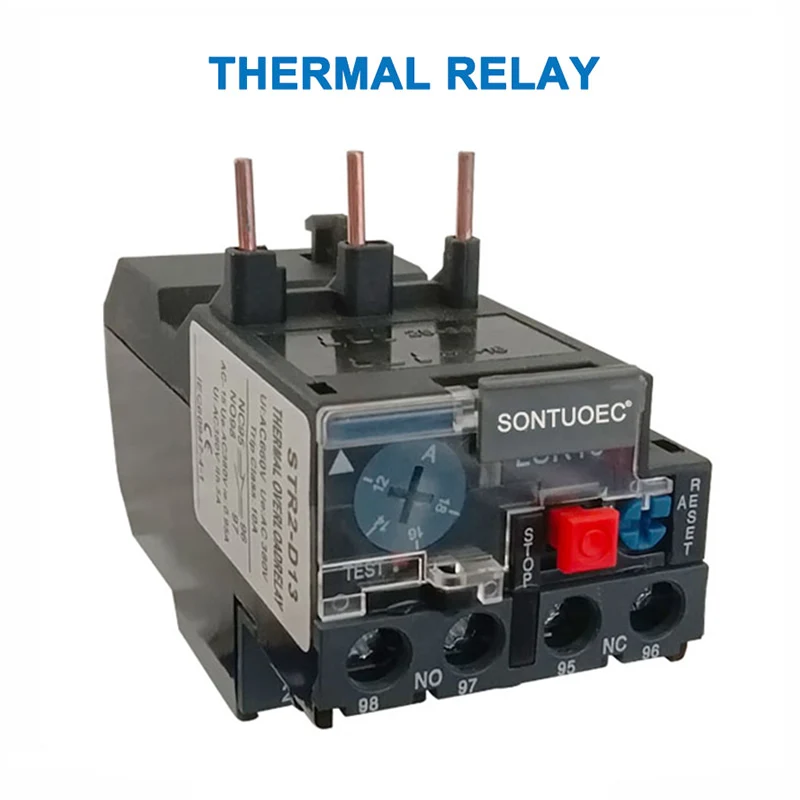

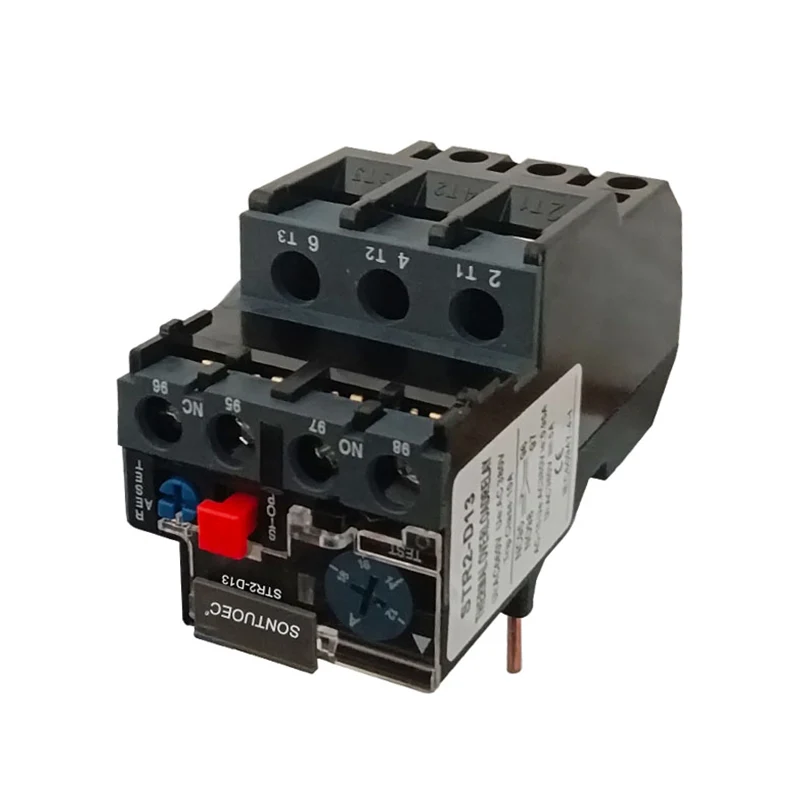

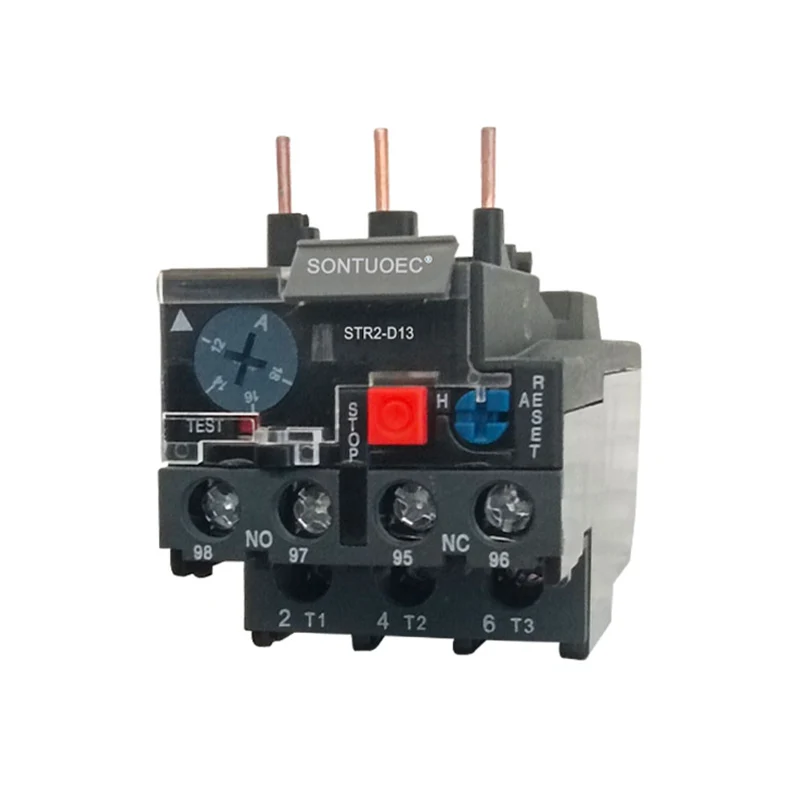

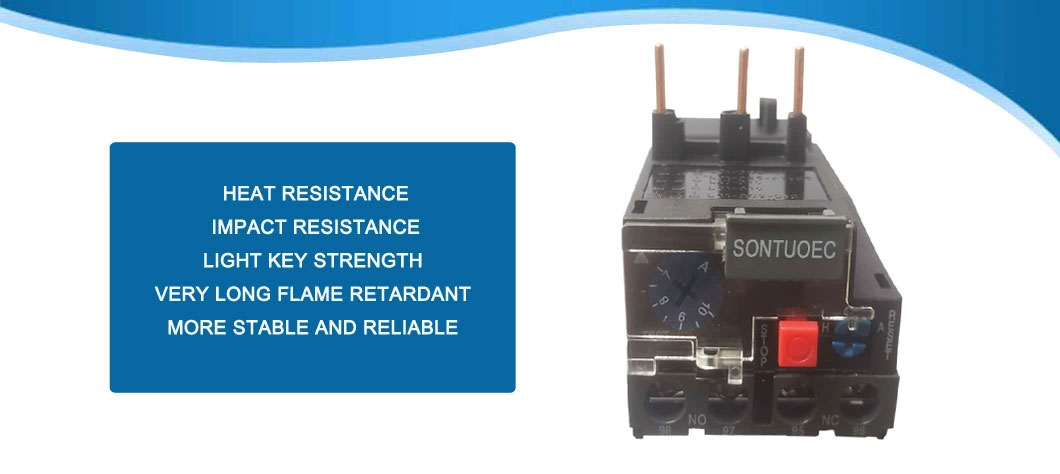

STR2-D13 termiskais relejs

STR2-D13 termiskais relejs ir strāvas izmantošana caur siltumu, ko rada termiskais elements, tā, ka ir dažādi bimetāla loksnes deformācijas koeficienti, kad deformācija sasniedz noteiktu attālumu, lai veicinātu savienojošā stieņa darbību, lai vadības ķēde tiktu atvērta, lai sasniegtu pārslodzes aizsardzību. Kā motora pārslodzes elementam STR2-D13 termiskajam relejam ir maza izmēra, vienkāršas struktūras un zemu izmaksu priekšrocības.

Modelis:STR2-D13

Nosūtīt pieprasījumu

Produkta apraksts

Specifikācijas:

Produkta nosaukums	Termiskā pārslodzes relejs
Veidot	STR2-D13
Materiāls	Plastmasas, elektroniskas sastāvdaļas
Termiskais kontakts	1No+1NC
Siltumenerģijas strāva	0,1A-25A
Pielāgojams strāvas diapazons (a) Iestatīšanas diapazons	1a-1.6a
	1.6a-2.5a
	4A-6A
	5,5A-8A
	7a-10a
	9a-13a
	12a-18a
	17a-25a
	PLS ņemiet vērā pašreizējo diapazonu, kad veiciet pasūtījumu
lietotāja saskarne
Biežums	660v
Paklupšanas klase	50/60Hz
Kopējais lielums (apm.)	7 × 4,5 × 7,5 cm/2,8 "× 1,8 × 2,95" （lwh）
Krāsa	Kā parādīts attēls

Galvenie tehniskie parametri

Veidot	Novērtēta strāva	Nē.	Iestatīšanas diapazons (a)	Kontaktoram
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

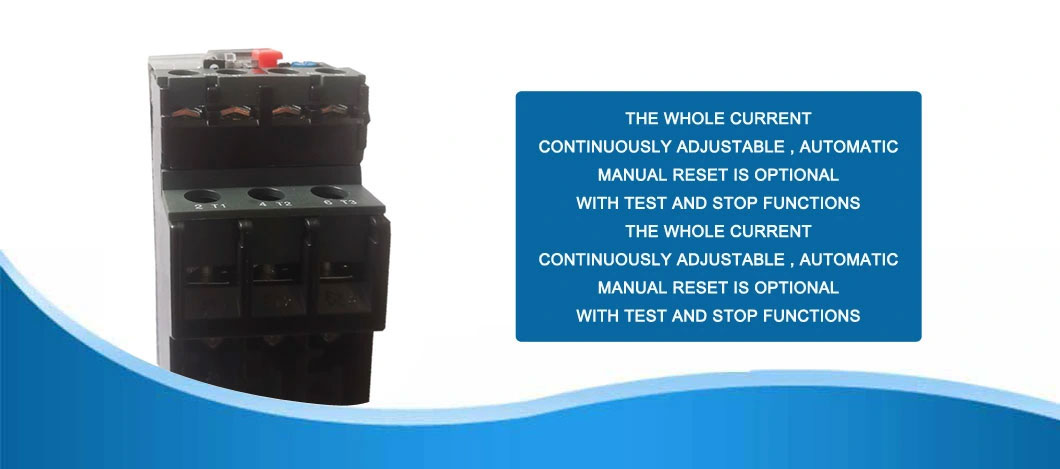

Sastāvs un struktūra

STR2-D13 termiskais relejs galvenokārt sastāv no sildīšanas elementa, bimetāla, kontaktiem un transmisijas un regulēšanas mehānisma kopas. Starp tiem sildīšanas elements ir pretestības stieples gabals ar nelielu pretestības vērtību, kas ir savienota virknē aizsargājamā motora galvenajā ķēdē; Bimetāla loksne ir izgatavota no divu veidu metāla loksnēm ar dažādiem termiskās izplešanās koeficientiem, kas apgāzti un saspiests kopā, un, kad elektriskā strāva iziet caur sildīšanas elementu, siltuma dēļ bimetāla loksne būs saliekta.

STR2-D13 Thermal Relay

Tehniskie parametri

Galvenie STR2-D13 termiskā releja tehniskie parametri ietver nominālo spriegumu, novērtēto strāvu, nominālo frekvenci un labošanas strāvas diapazonu. Starp tiem nominālais spriegums attiecas uz augstāko sprieguma vērtību, ko STR2-D13 termiskais relejs var būt normāli, parasti 220 V, 380 V, 600 V utt.; Nominālā strāva attiecas uz strāvu caur STR2-D13 termisko releju; Nominālā frekvence parasti ir izstrādāta saskaņā ar 45-62Hz; Novērtētās strāvas diapazons apraksta attiecības starp STR2-D13 termiskā releja darbības laiku un strāvas kvadrātu apgriezti proporcionāli noteiktas strāvas stāvoklī.

Darbības īpašības

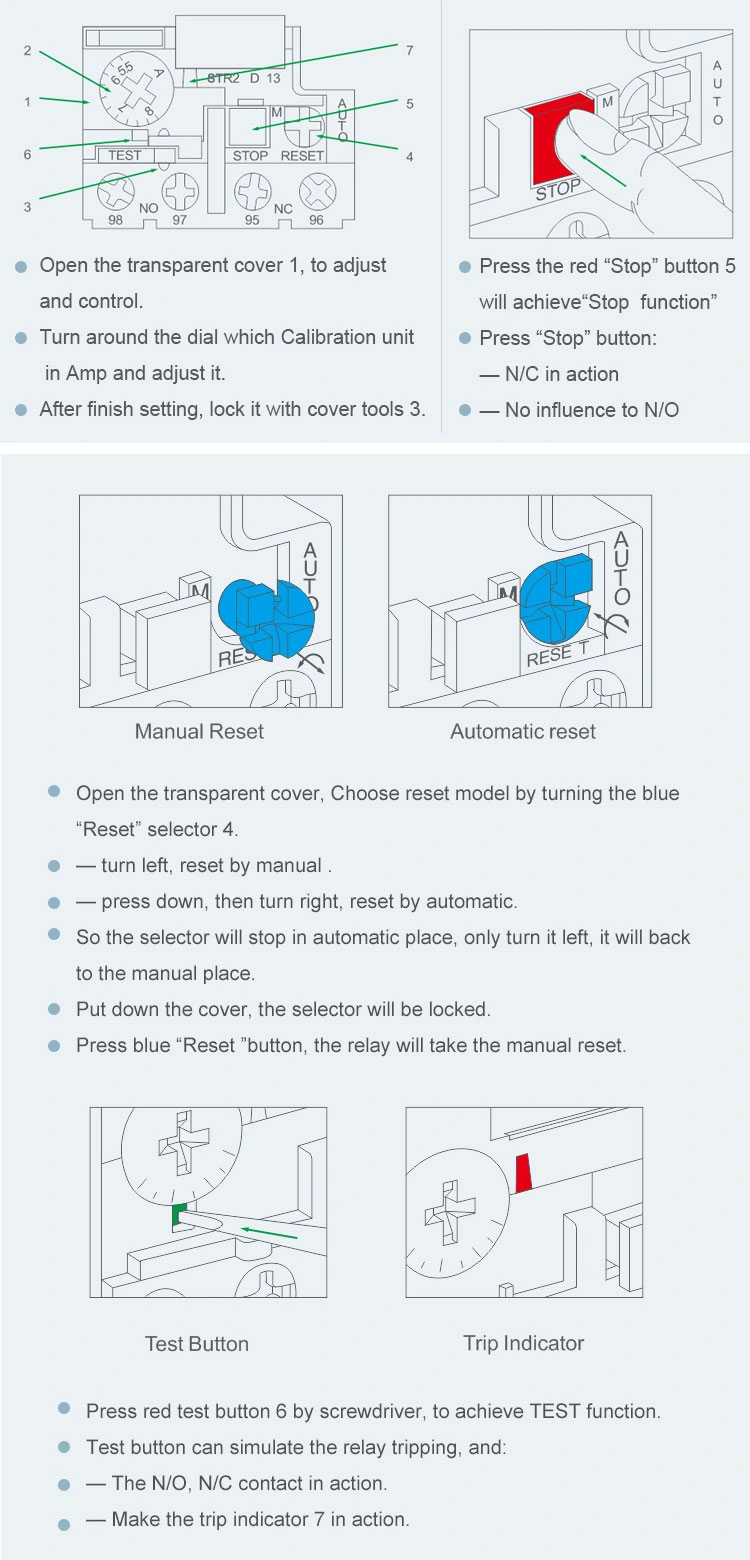

STR2-D13 termiskā releja darbības raksturlielumi galvenokārt ir atkarīgi no tā iekšējā bimetāla un sildīšanas elementa. Kad motors ir pārslogots, palielinās arī tinuma strāva, un arī strāva caur STR2-D13 termiskā releja elementu palielinās, izraisot bimetāla paaugstināšanos līdz augstākai temperatūrai un lielākā mērā saliecoties, tādējādi virzot savienojošo stieni darbībā un atvienojot vadības ķēdi. Pēc tam, kad STR2-D13 termiskais relejs ir aktivizēts, bimetālam ir nepieciešams dzesēšanas periods, pirms to var atiestatīt.

Loma un pielietojums

STR2-D13 termiskos relejus galvenokārt izmanto, lai aizsargātu elektromotorus no tādām kļūdām kā pārslodzes, fāžu pārtraukumi un nesabalansēti trīsfāzu barošanas avoti. Motoru ķēdēs STR2-D13 termiskie releji ir visefektīvākie, ja tos izmanto kopā ar ķēdes pārtraucējiem ar īssavienojuma aizsardzību. Turklāt STR2-D13 termiskos relejus var izmantot arī citu elektrisko iekārtu vai elektrisko ķēžu aizsardzībai pārslodzē.

Piesardzības pasākumi atlasei un lietošanai

Izvēloties STR2-D13 termiskos relejus, visaptveroša apsvēršana jāveic saskaņā ar motora novērtēto strāvu, darba vidi, sākuma strāvu, slodzes raksturu un citiem faktoriem. STR2-D13 termiskais relejs jāuzstāda sausā, ventilētā, nekorozīvā gāzes vidē un jānodrošina, ka tā vadi ir pareiza un stingra.

Lietošanas gaitā STR2-D13 termiskā releja darba statuss regulāri jāpārbauda, lai nodrošinātu tā normālu darbību un drošību. Ja motora pārslodze ir kļūdaina, lai izvairītos no motora atkal sākšanas, STR2-D13 termiskais relejs jāiestatīt manuāli.
