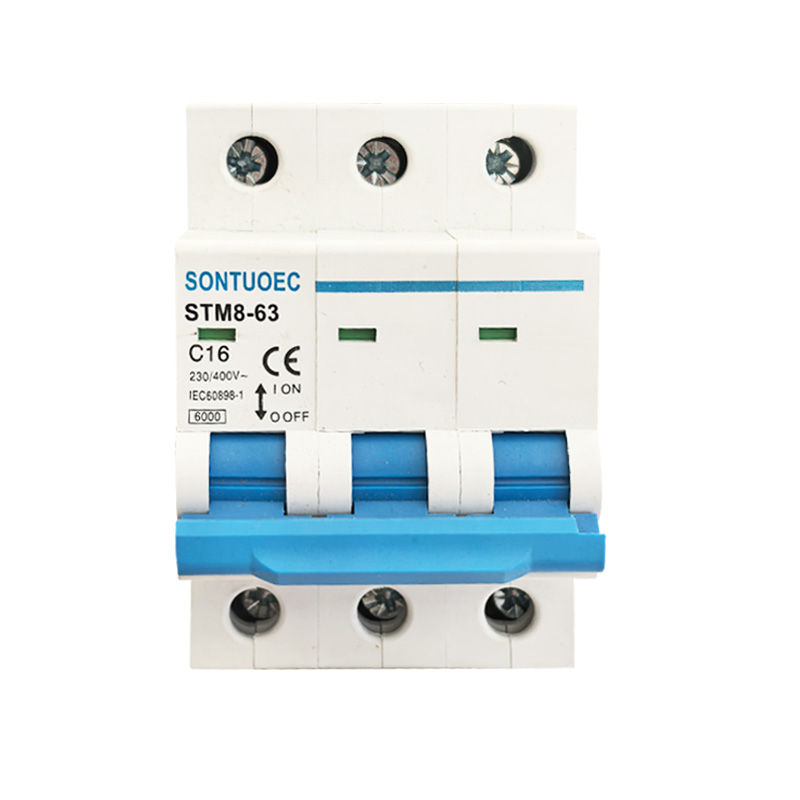

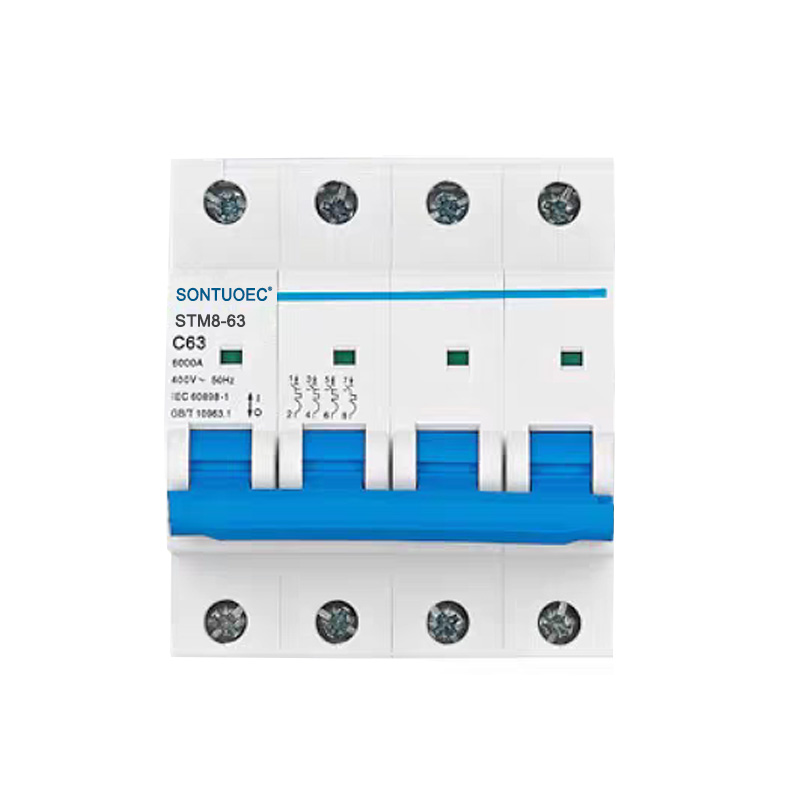

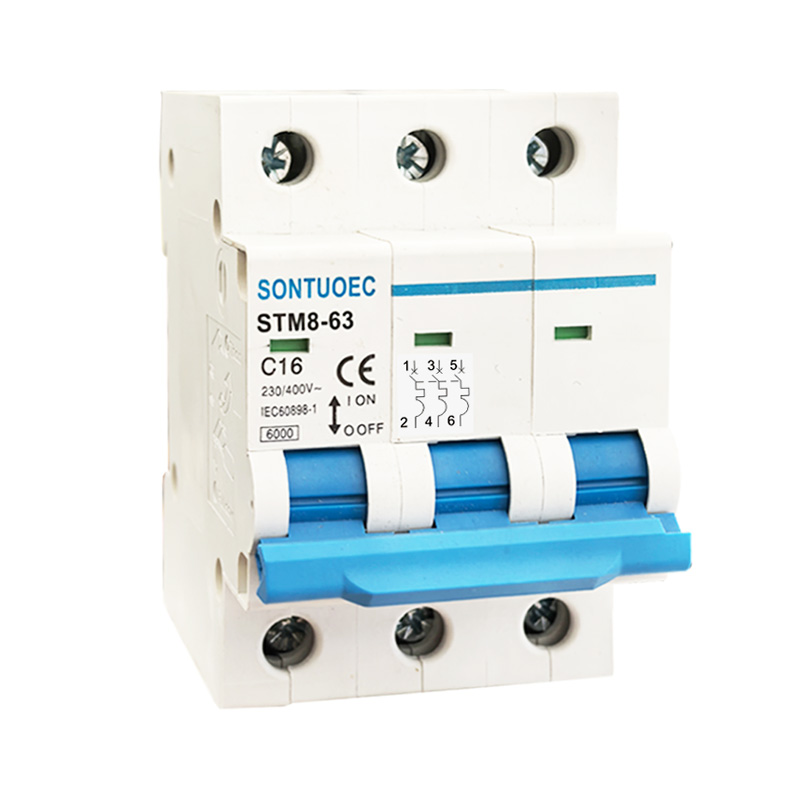

STM8-63 miniatūru ķēdes pārtraucējs 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec ir viens no ķīniešu piegādātājiem/ražotājiem, kas specializējas dažādu mazu elektrisko ierīču ražošanā STM8-63 miniatūru ķēdes pārtraucēja 6KA 1P 2P 3P 4P 16A 230/400 V ir uzlabotas struktūras pazīmes, izturīga pret izturību, izturīga pret izturību, izturīga pretestība, spēcīga laume, kas ir eleganta, un tās apvalks ir izgatavots no materiāla, kas ir izturīgs pret triecienu, spēcīgu slaime-retard iezīmi. Tas ir piemērots maiņstrāvas 50/60Hz jaudas sistēmai, nominālais spriegums 230/400 V un vērtēja strāvu līdz 63A. To galvenokārt izmanto biroja ēkā, dzīvesvietā, apgaismojumam, enerģijas sadalei, pārslodzei un aprīkojuma aizsardzībai ar īsu ķēdi. Parasti to var izmantot arī kā biežu energosistēmas pārsūtīšanu. Tas atbilst standartiem IEC60898-1.

Modelis:STM8-63

Nosūtīt pieprasījumu

Produkta apraksts

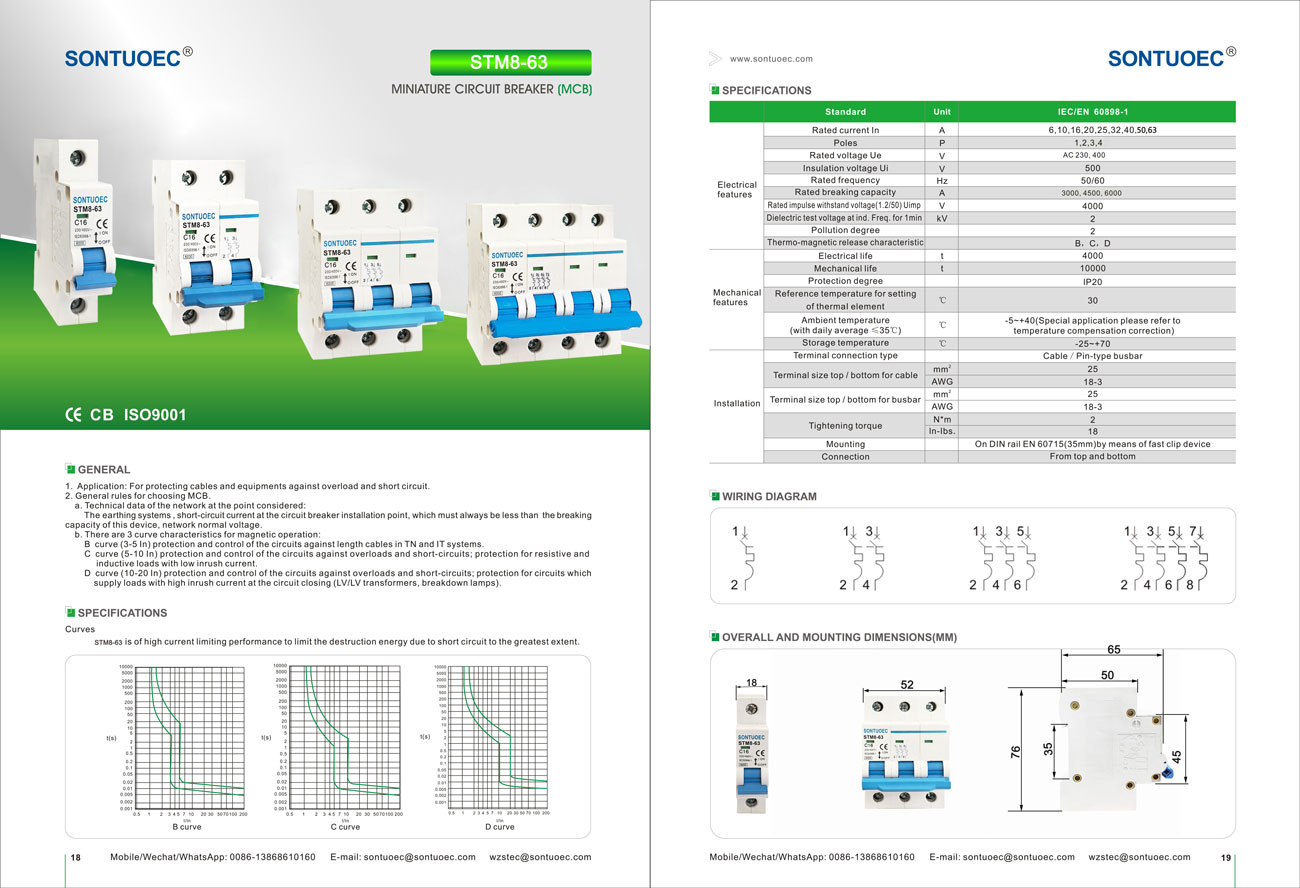

Specifikācijas:

	Standarta		IEC/lv 60898-1
Elektriskās pazīmes	Novērtēts Pašreizējā iekšā	A	1,2,4,6,10,16,20,25,32,40,50,63
	Stabs	P	1,2,3,4
	Nominālais spriegums UE	V	Maiņstrāva 230, 400
	Izolācijas sprieguma UI	V	500
	Nominālā frekvence	Hz	50/60
	Nominālā laušanas spēja	A	3000, 4500, 6000
	Nomināls impulss iztur spriegumu (1.2/50) uimp	V	4000
	Dielektriskā testa spriegums pie Ind.Freq.For 1 min	KV	2
	Piesārņojuma grāds		2
	Termo-magnētiskās izdalīšanās raksturlielums		B, C, D
Mehāniskās pazīmes	Elektrības dzīve	t	4000
	Mehāniskā dzīve	t	10000
	Aizsardzības pakāpe		Ip20
	Atsauces temperatūra iestatīšanai	ºC	30
	termiskā elementa	ºC	30
	Apkārtējā temperatūra	ºC	-5 ~+40 (īpašs Pieteikums, lūdzu, atsaucieties uz
	(ar ikdienas vidējo ≤35ºC)	ºC	temperatūra kompensācijas korekcija)
	Uzglabāšanas temperatūra	ºC	-25 ~+70
Uzstādīšana	Termināls savienojuma veids		Kabelis/PIN tipa bufete
	Termināla izmēra augšdaļa/apakšā kabelim	mm²	25
	Termināla izmēra augšdaļa/apakšā kabelim	Awg	18. marts
	Termināla izmēra augšdaļa/apakšā bufete	mm²	25
	Termināla izmēra augšdaļa/apakšā bufete	Awg	18. marts
	Pievelciet griezes momentu	N^*m	2
	Pievelciet griezes momentu	In-lbs	18
	Montāža		uz Din Rail EN 60715 (35 mm), izmantojot ātru saspraudes ierīci
	Savienojums		No augšdaļa un apakšā

STB1-63 miniatūras ķēdes pārtraucēja galvenās funkcijas

1.Load aizsardzība: Kad strāva ķēdē pārsniedz MCB nominālo vērtību, STM8-63 miniatūras ķēdes pārtraucējs 6KA 1P 2P 3P 4P 16A 230/400 V automātiski nogriezīs ķēdi iestatītajā laika posmā, lai neļautu pārkart shēmai un aprīkojumam pārkaršanu.

2.Pārbaudes aizsardzība: Kad ķēdē notiek īssavienojums, STB1-63 miniatūras ķēdes pārtraucējs nekavējoties nogrieza ķēdi, lai neļautu īssavienojuma strāvai sabojāt ķēdi un aprīkojumu.

3.Leakage aizsardzība (dažiem MCB ir šī funkcija): MCB ar noplūdes aizsardzību, kad ķēdē ir noplūde, STB1-63 miniatūras ķēdes pārtrauciens ātri nogrieza ķēdi, lai aizsargātu personīgo drošību.

MCB darbības princips

MCB parasti satur termisko magnētisko vai elektronisko ceļojuma detektoru iekšpusē, ko izmanto, lai noteiktu strāvas izmaiņas ķēdē. Kad strāva ir patoloģiska, uzbrucējs izraisa MCB paklupšanas mehānismu, izraisot STB1-63 miniatūras ķēdes pārtraucienu, ātri nogrieza ķēdi.

1.Thermālais magnētiskais uzbrucējs: tas izmanto siltumu, kas rodas, kad strāva iziet cauri vadītājam, lai iedarbinātu paklupšanu. Kad strāva ir pārāk liela, vadītājs sakarst, izraisot bimetālu termiskā magnētiskā uzbrucēja saliekšanai, tādējādi izraisot paklupšanas mehānismu.

2.Elektroniskais uzbrucējs: tas izmanto elektroniskos komponentus, lai noteiktu strāvas izmaiņas un kontrolētu paklupšanas mehānisma darbību. Kad tiek atklāta patoloģiska strāva, elektroniskais uzbrucējs nosūta signālu uz paklupšanas mehānismu, lai nogrieztu ķēdi.

MCB lietojumprogrammu scenāriji

MCB tiek plaši izmantoti elektriskās sistēmās dzīvojamās, komerciālajās un rūpnieciskajās zonās, lai aizsargātu ķēdes un aprīkojumu no bojājumiem, ko izraisa patoloģiskas straumes. Parasti tos uzstāda izplatīšanas kastēs, sadales dēļos vai vadības skapīšos, un tos izmanto kā ķēdes galveno slēdzi vai filiāles slēdzi.

MCB izvēle un uzstādīšana

1.Selekcija: izvēloties MCB, jums jāņem vērā tādi faktori kā ķēdes nominālā strāva, sprieguma līmenis, aizsardzības raksturlielumi un tas, vai ir nepieciešama noplūdes aizsardzība. Ir arī svarīgi nodrošināt, ka atlasītie STB1-63 miniatūras shēmas ir pārtraukti ar vietējiem elektriskās drošības standartiem un noteikumiem.

2.instalēšana: STM8-63 miniatūru ķēdes pārtraucējs 6KA 1P 2P 3P 4P 16A 230/400 V jāuzstāda sausā, ventilējamā vidē, kurā nav kodīgas gāzes, un jānodrošina, ka tā ir pareizi vadīta un droši. Uzstādīšanas laikā jāievēro attiecīgie elektriskās drošības noteikumi un darbības procedūras.
