STM1 veidotie korpusa ķēdes pārtraucēji

STM1 veidotās korpusa ķēdes pārtraucēji, MCCB, pilns nosaukums ir veidots Case Circuit Breaker. Tā ir elektriskās drošības ierīce ar pārslodzi, īssavienojumu un nepietiekama sprieguma aizsardzību, ko plaši izmanto enerģijas sadales sistēmās rūpnieciskos, komerciālos un dzīvojamos rajonos.STM1 veidotie gadījuma ķēdes pārtraucēji ir svarīga elektriskās drošības ierīce ar tādām funkcijām kā pārslodze, īssavienojums un nepietiekama sprieguma aizsardzība. Izprotot tā darba principu, raksturlielumus, lietojumprogrammu scenārijus, kā arī atlases un uzstādīšanas metodes, jūs varat labāk izmantot un uzturēt STM1 veidotu gadījumu ķēdes pārtraucējus, lai nodrošinātu drošu elektrisko sistēmu darbību.

Modelis:STM1-250

Nosūtīt pieprasījumu

Produkta apraksts

Specifikācija

Ierakstīt	Rāmja strāva (LNM)	Novērtēta strāva (a)	Novērtēts darba spriegums (v)	Nominālais izolācijas spriegums	Novērtēts ierobežojums īssavienojums.	Nomināls Opearating īssavienojuma pārtraucēja spēja KA 400V	Izklāsta izmēri			Montāža izmēri

							L	W 3p/4p	H	A	B	4-φd
STM1-63 L	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500 V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500 V	35	35	150	92	68	30	129	Φ4.5
STM1-100m					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690v	35	35	165	107	86	35	126	Φ4.5
STM1-160m					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200 225	AC 400V	690v	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225 250,315,350, 400	AC 400V	690v	42	35	257	150/198	105	44	194	Φ7
STM1-400m					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400 500,630	AC 400V	690v	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630 700 800	AC 400V	690v	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Galvenās STM1 veidotās korpusa ķēdes pārtraucēju funkcijas

Aizsardzība pret pārslodzi: kad strāva ķēdē pārsniedz STM1 veidoto gadījumu ķēdes pārtraucēju vērtību, tā automātiski nogriezīs ķēdi noteiktā laika posmā, lai novērstu ķēdes un aprīkojuma pārkaršanu, tādējādi izvairoties no uguns un bojājumiem.

Aizsardzība pret ķēdi: Kad ķēdē notiek īssavienojums, STM1 veidotie apvalka slēdži ātri nogriezīs ķēdi, lai īssavienojuma strāva nodarītu nopietnus ķēdes un aprīkojuma bojājumus.

Nepietiekama sprieguma aizsardzība (dažiem STM1 veidotām korpusa ķēdes pārtraucējiem ir šī funkcija): kad barošanas avota spriegums tiek samazināts līdz noteiktam līmenim, STM1 veidotās korpusa ķēdes pārtraucēji nogriezīs ķēdi, lai neļautu aprīkojumam sabojāt vai darboties darbības dēļ zemā spriegumā.

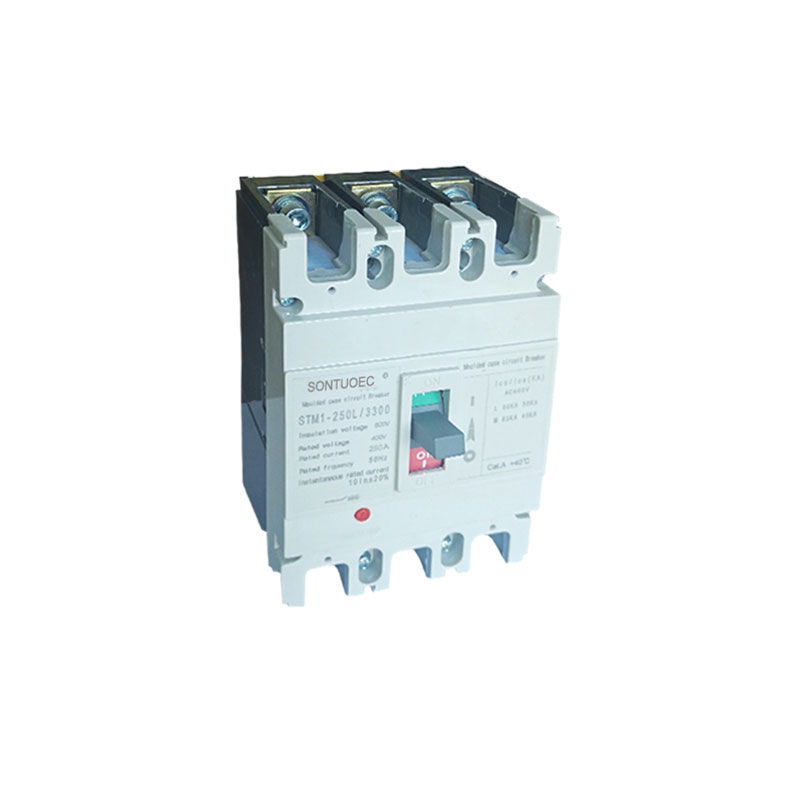

STM1 Molded Case Circuit Breakers

STM1 veidoto lietu ķēdes pārtraucēju darbības princips

STM1 veidotās korpusa ķēdes pārtraucēji satur iekšēju termisko magnētisko vai elektronisko ceļojuma detektoru, lai noteiktu strāvas un sprieguma izmaiņas ķēdē. Kad strāva vai spriegums ir patoloģiska, uzbrucējs izraisa STM1 veidotā gadījuma ķēdes pārtraucēju paklupšanas mehānismu, izraisot tā ātri nogrieztu ķēdi.

1.Thermāls magnētiskais tripters: tas izmanto siltumu, kas rodas, kad strāva iet caur vadītāju, lai izraisītu braucienu. Kad strāva ir pārāk augsta, vadītājs sakarst, izraisot bimetālu termiskā magnētiskā uzbrucēja saliekšanai, tādējādi izraisot paklupšanas mehānismu.

2.Elektroniskais uzbrucējs: tas izmanto elektroniskos komponentus, lai noteiktu strāvas un sprieguma izmaiņas un kontrolētu paklupšanas mehānisma darbību. Kad tiek atklāta anomālija, elektroniskais uzbrucējs nosūta signālu uz paklupšanas mehānismu, lai nogrieztu ķēdi.

STM1 veidoto korpusa ķēdes pārtraukumu pazīmes

Liela pārrāvuma spēja: STM1 veidotās korpusa ķēdes pārtraucējiem ir liela īssavienojuma pārrāvuma spēja, kas var ātri nogriezt ķēdi, kad notiek īssavienojums un aizsargā ķēdes un aprīkojuma drošību.

Vairākas aizsardzības funkcijas: Papildus pamata pārslodzes un īssavienojuma aizsardzības funkcijām dažiem STM1 veidotiem gadījuma ķēdes pārtraucējiem ir arī papildu funkcijas, piemēram, nepietiekama sprieguma aizsardzība un zemes bojājumu aizsardzība.

Viegli uzstādīt un uzturēt: STM1 veidotās korpusa ķēdes pārtraucēji parasti pieņem modularizētu dizainu, kuru ir viegli uzstādīt un uzturēt, un tas ir piemērots dažādām enerģijas sadales sistēmām.

Augsta uzticamība: STM1 veidotās korpusa ķēdes pārtraucēji ir stingri pārbaudīti un sertificēti, lai tiem būtu augsta uzticamība un stabilitāte, lai nodrošinātu drošu elektrisko sistēmu darbību.

STM1 veidoto korpusa ķēdes pārtraucēju pielietojuma scenāriji

STM1 veidotās korpusa ķēdes pārtraucēji tiek plaši izmantoti enerģijas sadales sistēmās rūpniecības, komerciālajā un dzīvojamajā sektorā kā ķēdes galveno slēdzi vai filiāles slēdzi. Parasti tos uzstāda izplatīšanas kastēs, izplatīšanas skapjos vai vadības skapjos, lai aizsargātu ķēdes un aprīkojumu no bojājumiem, ko izraisa patoloģiskas straumes un spriegumi.
