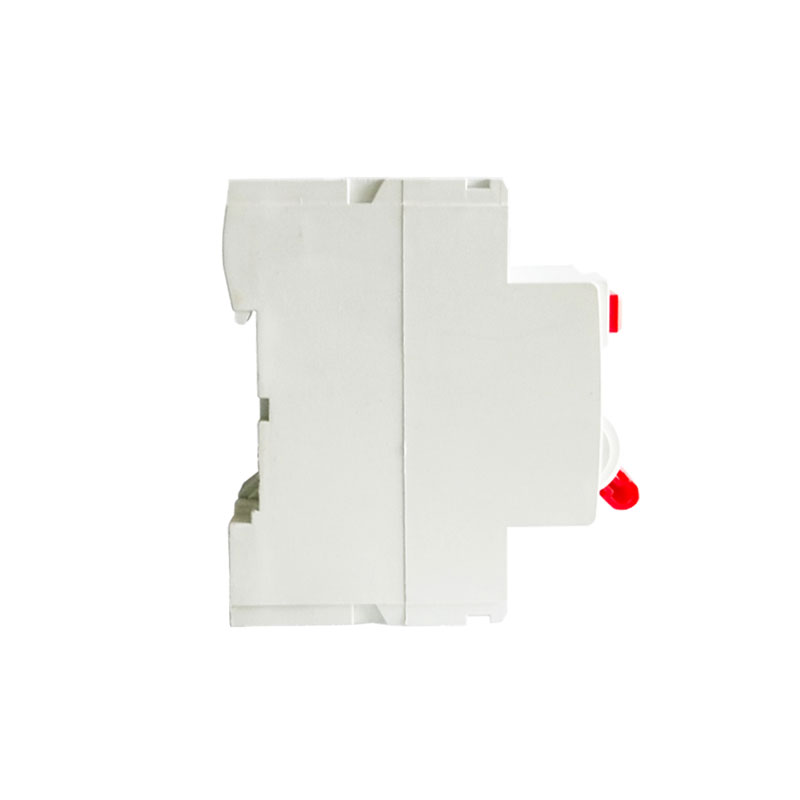

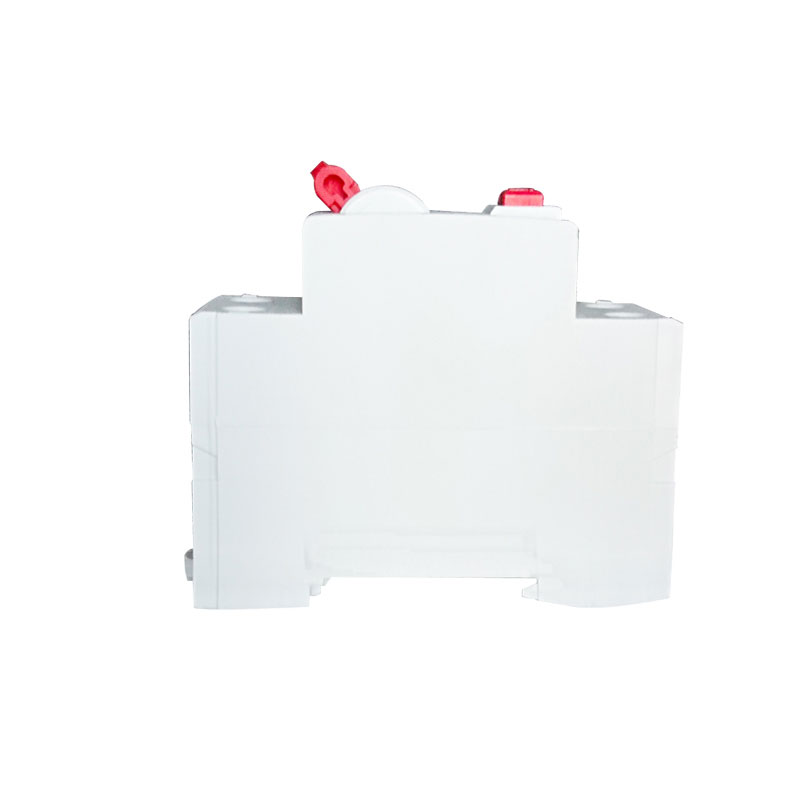

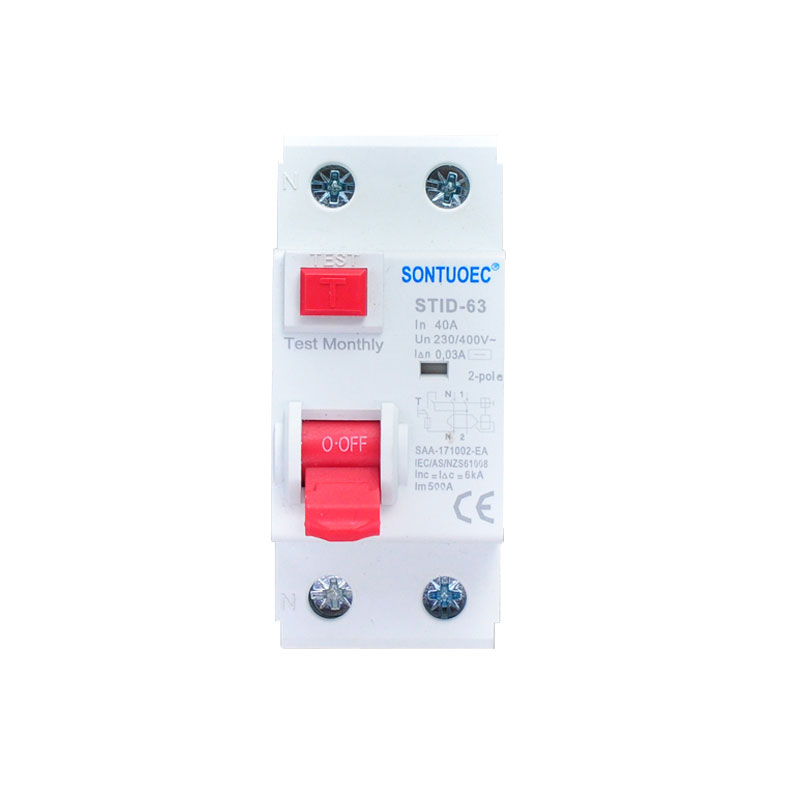

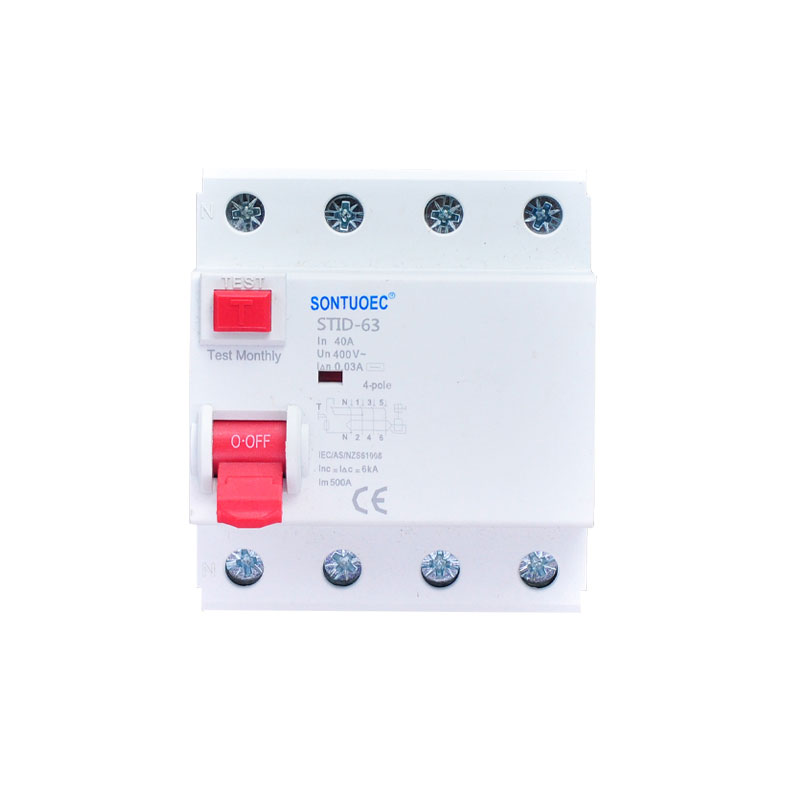

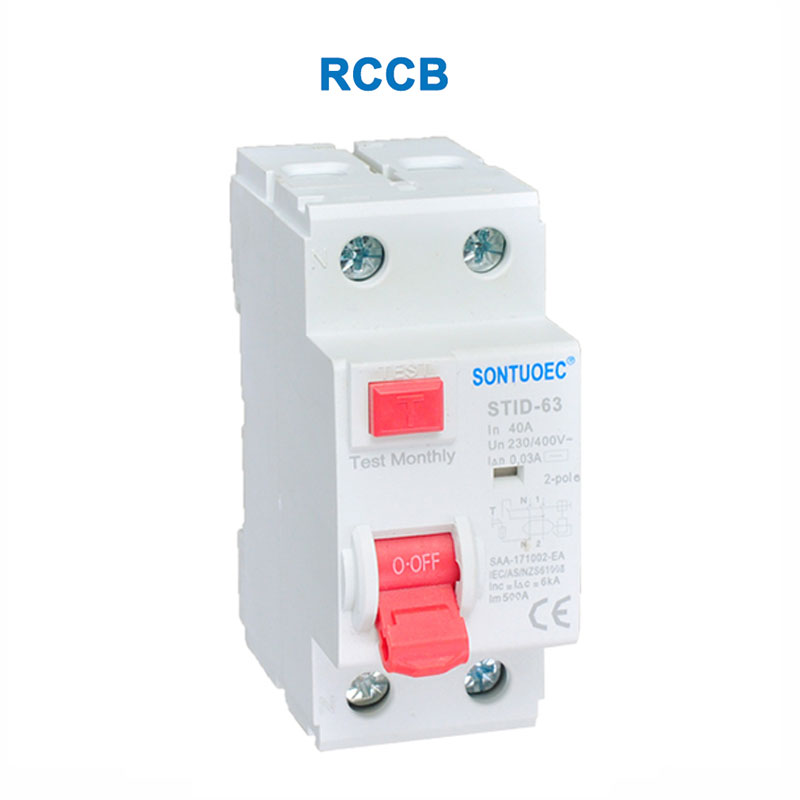

STID-63 RCCB, pilna nosaukuma atlikušās strāvas ķēdes pārtraucējs (STID-63 RCCB) ir elektriskās drošības ierīce, kas īpaši izstrādāta, lai novērstu elektrisko ugunsgrēku un elektrokācijas negadījumus. Tas galvenokārt uzrauga atlikušo strāvu ķēdē, t.i., atšķirību starp uguns līnijas strāvu un nulles līniju. Ja šī atšķirība (ko parasti izraisa noplūde) pārsniedz iepriekš iestatīto vērtību, STID-63 RCCB ļoti īsā laika posmā automātiski nogriezīs ķēdi, tādējādi aizsargājot personisko drošību un aprīkojumu no bojājumiem.
Režīms | Elektromagnētiskais tips, elektroniskais tips |
Standarta | IEC61008-1 |
Atlikušās pašreizējās īpašības | A un G, S |
Polis | 2P 4P |
Novērtēts veidošanas un pārrāvuma jauda | 500a (in = 25a 40a) vai 630a (in = 63a) |
Novērtēta strāva (a) | 16,25,40,63a |
Nominālā frekvence (Hz) | 50/60 |
Nominālais spriegums | AC 230 (240) 400 (415) Nominālā frekvence: 50/60Hz |
Nominālā atlikušā darbības strāva I/ N (A) | 0,03, 0,1, 0,3, 0,5; |
Nominēta atlikušā nedarbība. I Nē | 0,5i n |
Nominālā nosacītā īssavienojuma strāva Inc | 6Ka |
Nominālā nosacītā atlikušā īssavienojuma strāva I AC | 6Ka |
Aizsardzības klase | Ip20 |
Uz simetriskas din sliedes 35 mm paneļa montāžas |
STID-63 RCCB galvenās funkcijas
Aizsardzība pret noplūdi: STID-63 RCCB pamata funkcija ir noteikt atlikušo strāvu ķēdē un ātri nogriezt ķēdi, kad tiek atklāta noplūde. Atlikušās strāvas parasti izraisa bojāta aprīkojuma izolācija, salauzti vadi vai cilvēka elektroenerģija.
Personīgās drošības aizsardzība: ātri nogriežot noplūdes ķēdi, STID-63 RCCB var efektīvi novērst elektrokācijas negadījumus un aizsargāt personāla dzīvības.
Elektriskā uguns profilakse: Elektrības noplūde var izraisīt ķēdes pārkaršanu, kas savukārt var izraisīt ugunsgrēku, un STID-63 RCCB tūlītējās atvienošanas funkcija palīdz novērst šādus elektriskos ugunsgrēkus.
STID-63 RCCB satur iekšēju atlikušo strāvas transformatoru, lai noteiktu atlikušo strāvu ķēdē. Kad atlikušā strāva pārsniedz iepriekš iestatīto vērtību, transformators izraisa atbrīvošanas mehānismu STID-63 RCCB iekšpusē, izraisot tā ātri nogrieztu ķēdi.
1.Rezidentās strāvas transformators: parasti tas ir gredzenveida dzelzs kodols, kas aptin ap ugunskuru un nulles vadiem. Ja starp ugunsgrēku un nulles vadiem ir nelīdzsvarotība (t.i., ir atlikušā strāva), transformators uztver šo nelīdzsvarotību un rada magnētisko plūsmu.
2.Striedes mehānisms: kad transformators nosaka atlikušo strāvu, kas pārsniedz iepriekš iestatīto vērtību, tas izraisa paklupšanas mehānismu. Pārbaudes mehānisms var būt elektromagnēts, mehānisks atspere vai kāda cita veida mehānisms, ko izmanto, lai ātri nogrieztu ķēdi.
Augsta jutība: STID-63 RCCB var ātri noteikt nelielu noplūdes strāvu un ļoti īsā laikā nogriezt ķēdi.
Augsta uzticamība: Pēc stingras pārbaudes un sertifikācijas STID-63 RCCB ir augsta uzticamība un stabilitāte, un tā var ilgstoši darboties.
Viegli uzstādīt un uzturēt: STID-63 RCCB parasti izmanto modulāru dizainu, viegli uzstādāms un uzturēts.
Plašs aizsardzības diapazons: STID-63 RCCB ir piemēroti plašam elektrisko sistēmu klāstam, ieskaitot dzīvojamo, komerciālo un rūpniecisko.
STID-63 RCCB tiek plaši izmantoti situācijās, kad ir nepieciešams novērst miesas bojājumus un elektrības ugunsgrēkus, ko izraisa elektrības noplūde. Piemēram:
1.Residentiālā elektriskā sistēma: dzīvesvietā STID-63 RCCB parasti tiek uzstādīti galvenajā sadales lodziņā vai filiāles sadales lodziņā, lai aizsargātu visas dzīvesvietas elektriskās ķēdes vai noteiktu zonu.
2.Komerciālās elektriskās sistēmas: komerciālās ēkās STID-63 RCCB var izmantot, lai aizsargātu ķēdes birojos, veikalos, restorānos un citās vietās.
3.industriālās elektriskās sistēmas: Rūpnieciskajās zonās STID-63 RCCB parasti izmanto, lai aizsargātu kritiskas ķēdes, piemēram, ražošanas līnijas, mehāniskās iekārtas un vadības sistēmas.
