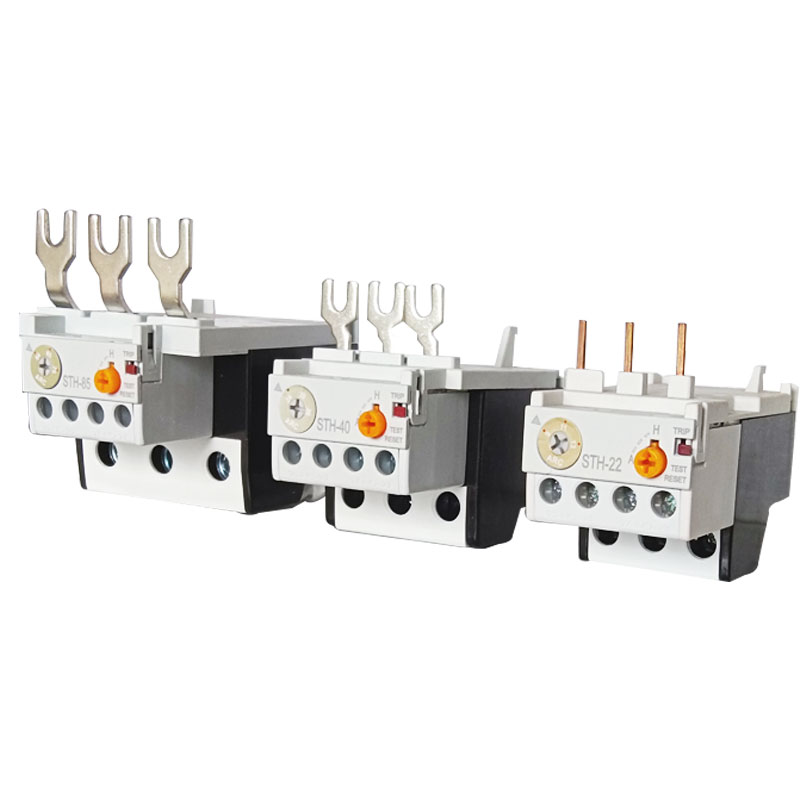

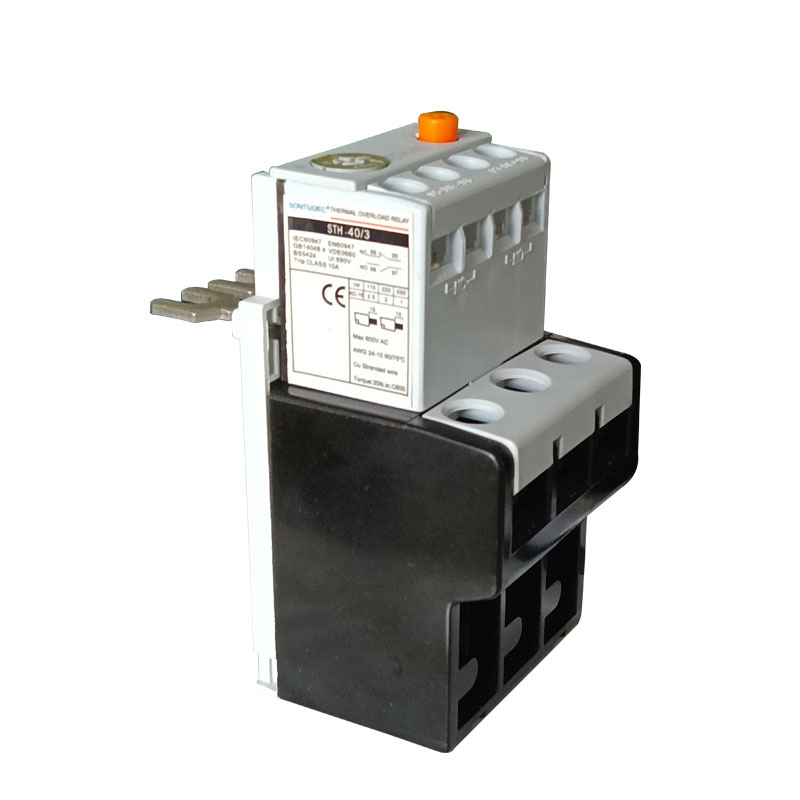

STH-40 sērijas termiskās pārslodzes relejs

STH-40 sērijas termiskās pārslodzes relejs ir piemērots AC 50/60 Hz ķēdei, nominālais darbības spriegums līdz 660 V. Un tas var realizēt pārslodzes un fāzes kļūmju aizsardzības darbību maiņstrāvas motoram. Šis produkts atbilst GB14048.4, IEC60947-4-1 standartam.

Modelis:STH-40

Nosūtīt pieprasījumu

Produkta apraksts

Galvenais tehniskais parametrs:

Veidot	Strāva	Piemērots kontaktori
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1a	GMC-9 ~ 22
STH-22/3	1-1,6A	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2,5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Galvenās funkcijas

Motora aizsardzība: Termiskās pārslodzes releja galvenā funkcija ir novērst motora bojājumu pārslodzes dēļ. Kad motors ir pārslogots, termiskās pārslodzes relejs savlaicīgi samazinās barošanas avotu, lai novērstu motora dedzināšanu pārkaršanas dēļ.

Elektrību līniju aizsardzība: papildus motora aizsardzībai, termiskās pārslodzes relejs var arī aizsargāt elektrības līnijas. Kad motors ir pārslogots, tā strāva palielināsies, kas var izraisīt elektrības līniju pārkaršanu un kušanu. Atklājot strāvas izmaiņas, termiskās pārslodzes relejs nosaka, vai elektrolīnija ir pārslogota, un, ja nepieciešams, nogriež barošanas avotu.

Uzlabot energosistēmas drošību: Termiskā pārslodzes relejs var efektīvi novērst motora un elektrolīnijas bojājumus, tādējādi samazinot energosistēmas kļūmes ātrumu un uzlabojot energosistēmas drošību.

Darbības princips

Termiskās pārslodzes releja darbības princips galvenokārt ir balstīts uz pašreizējo termisko efektu un bimetāla temperatūras noteikšanas īpašībām. Kad motorā rodas pārslodze, strāva palielinās, izraisot vairāk siltuma rašanās termiskās pārslodzes releja sildīšanas elementā. Šis siltums tiek pārnests uz bimetālu, kas saliecas, kad tas tiek sildīts, jo tas ir izgatavots no diviem sakausējumiem ar lielām lineārās izplešanās koeficientu atšķirībām. Kad bimetāls zināmā mērā noliecas, tas izraisīs enerģijas enerģiju elektromagnētiskajai spolei, kas savukārt virzīs kontaktus, lai rīkotos un nogrieztu motora barošanas avotu.

Pielietojuma darbības joma

Termiskās pārslodzes releju parasti izmanto ķēdēs ar AC 50Hz, nominālo izolācijas spriegumu 660 V un strāvu 0,1 ~ 630A, un to galvenokārt izmanto trīsfāžu maiņstrāvas motoru pārslodzei un fāzes pārtraukumam. To var izmantot arī, lai izveidotu starteri ar pielāgotu maiņstrāvas kontaktoru, lai nodrošinātu visaptverošu motora aizsardzību.

Produkta īpašības

Vienkārša struktūra: Šis termiskās pārslodzes relejs parasti izmanto samērā vienkāršu konstrukcijas dizainu, padarot to viegli uzstādīt un izmantot.

Pilnībā nodrošināts: papildus pamata pārslodzes aizsardzības funkcijai tai ir arī fāzes pārtraukuma aizsardzības un temperatūras kompensācijas funkcijas.

Zemas izmaksas: salīdzinot ar citām motorisko aizsardzības ierīcēm, termiskās pārslodzes releja cena ir salīdzinoši zema, kas samazina lietotāju pirkuma izmaksas.

Stabila operācijas veiktspēja: Tā kā tas izmanto bimetālu kā jutīgu elementu, tā darbības veiktspēja ir stabila un uzticama.
