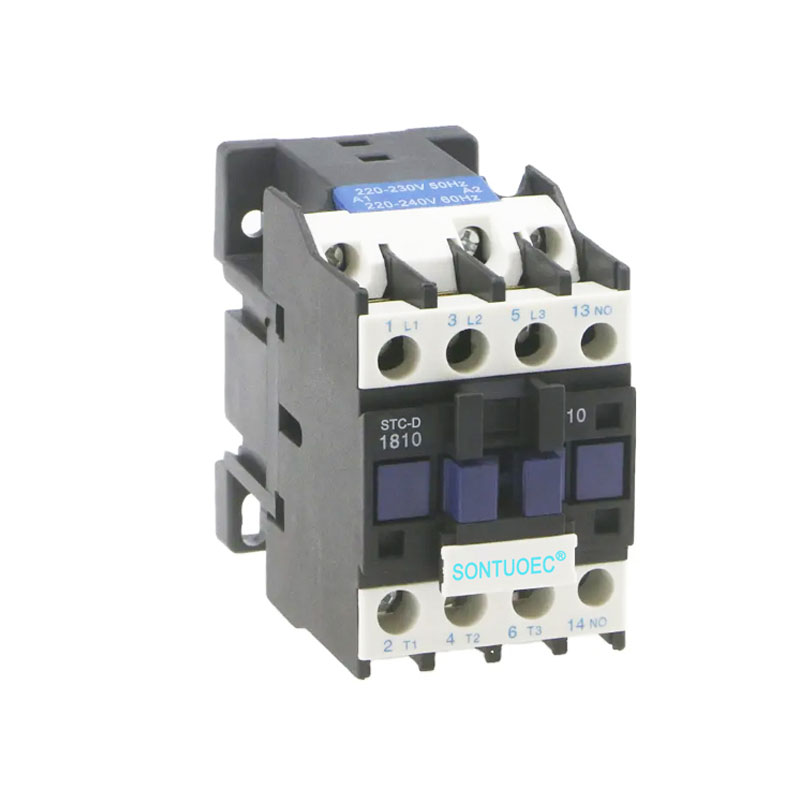

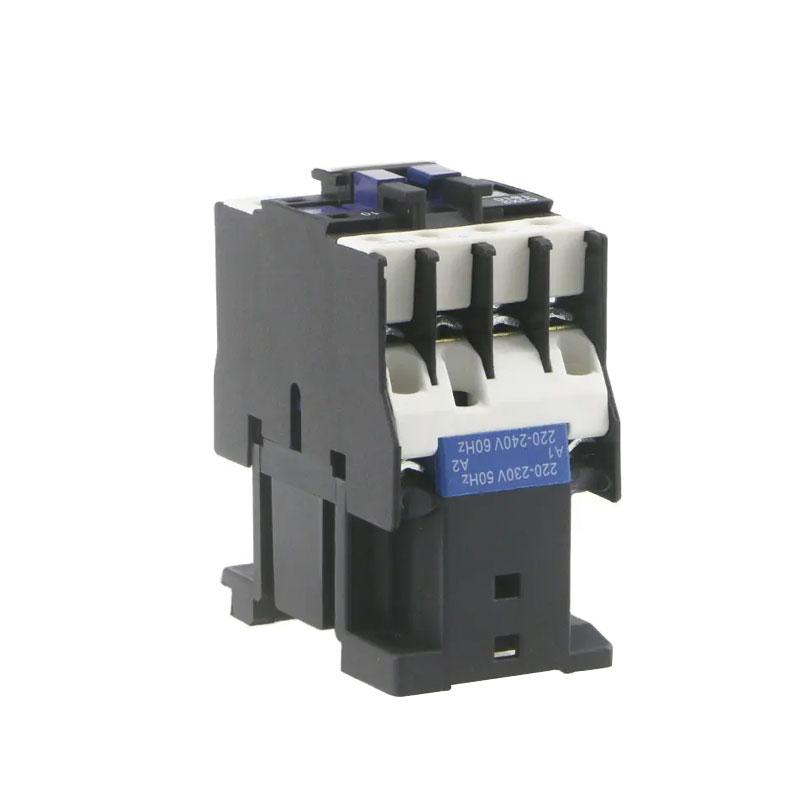

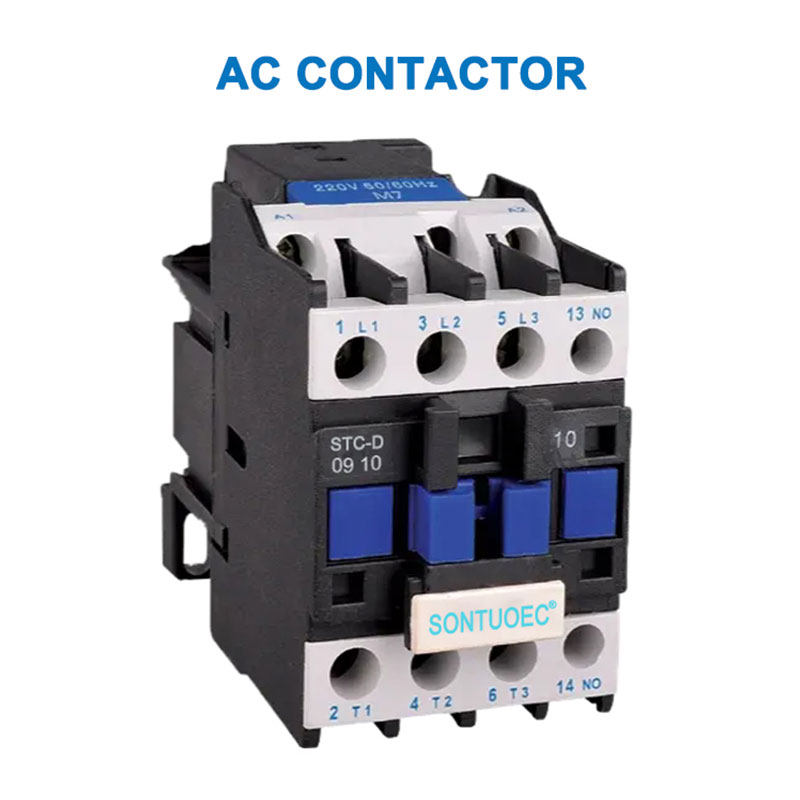

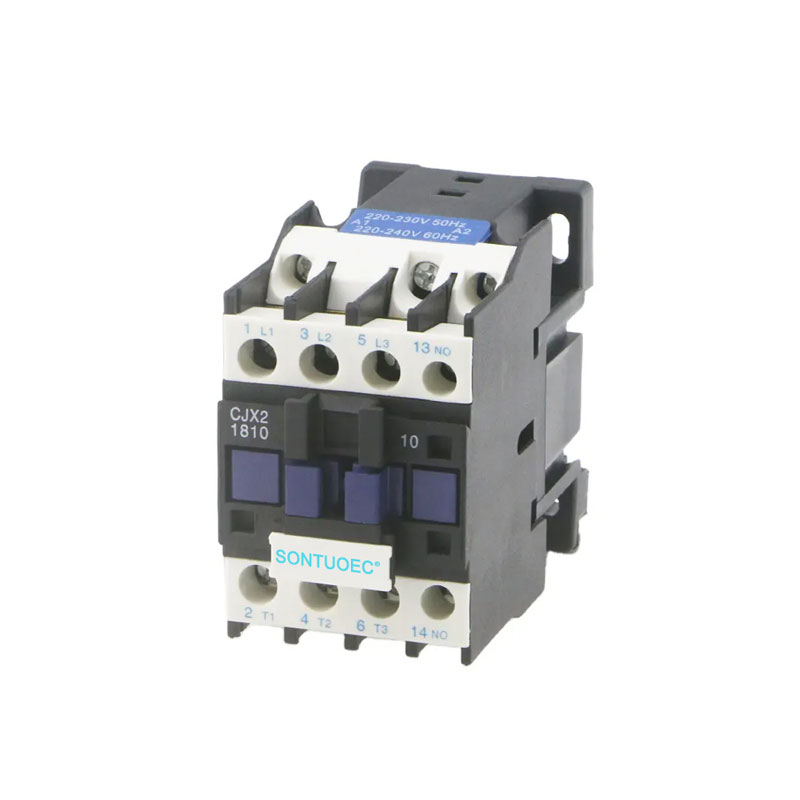

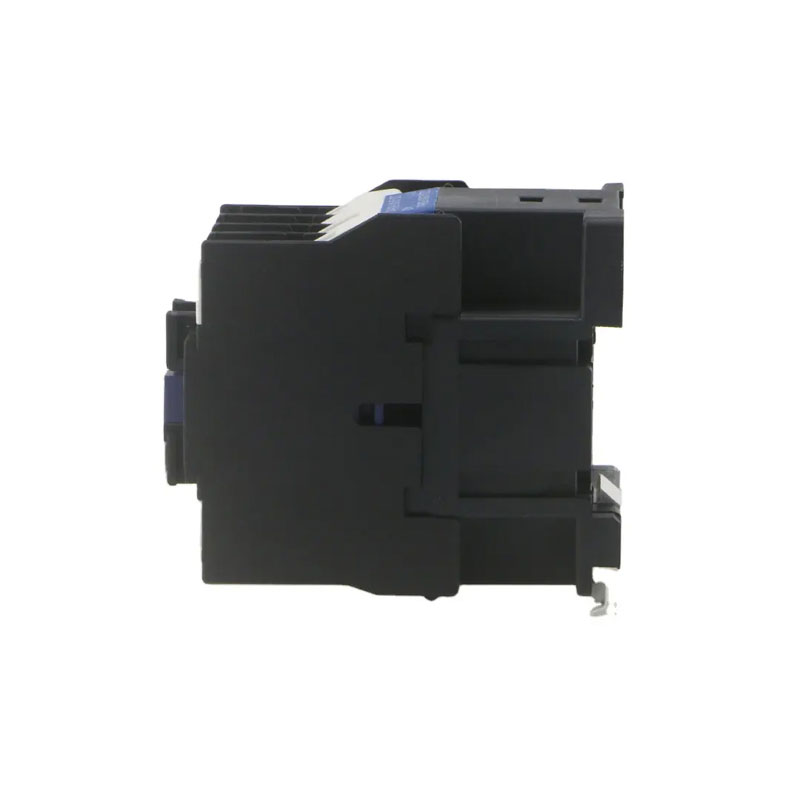

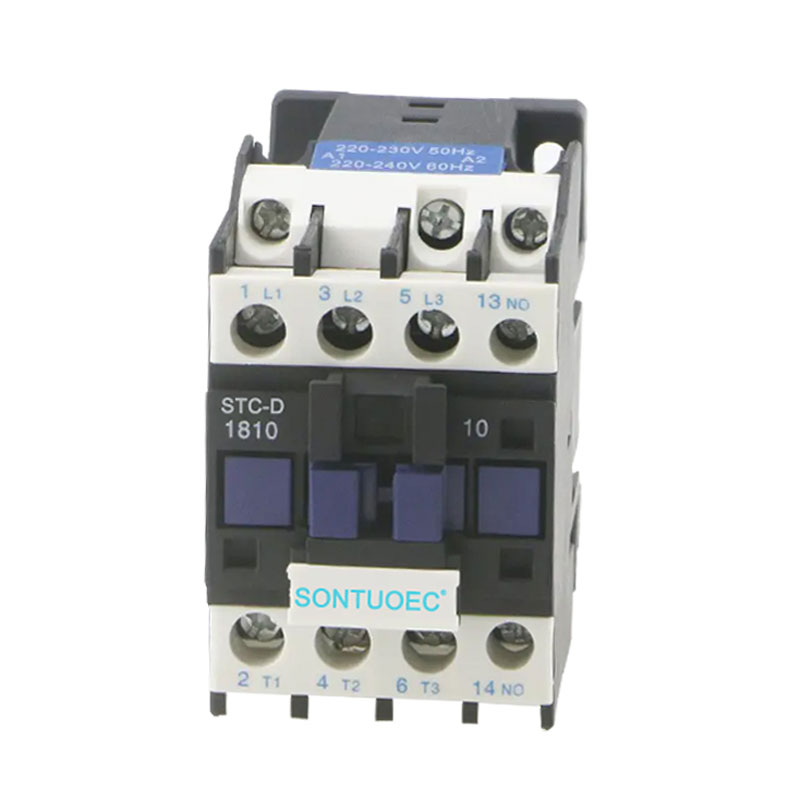

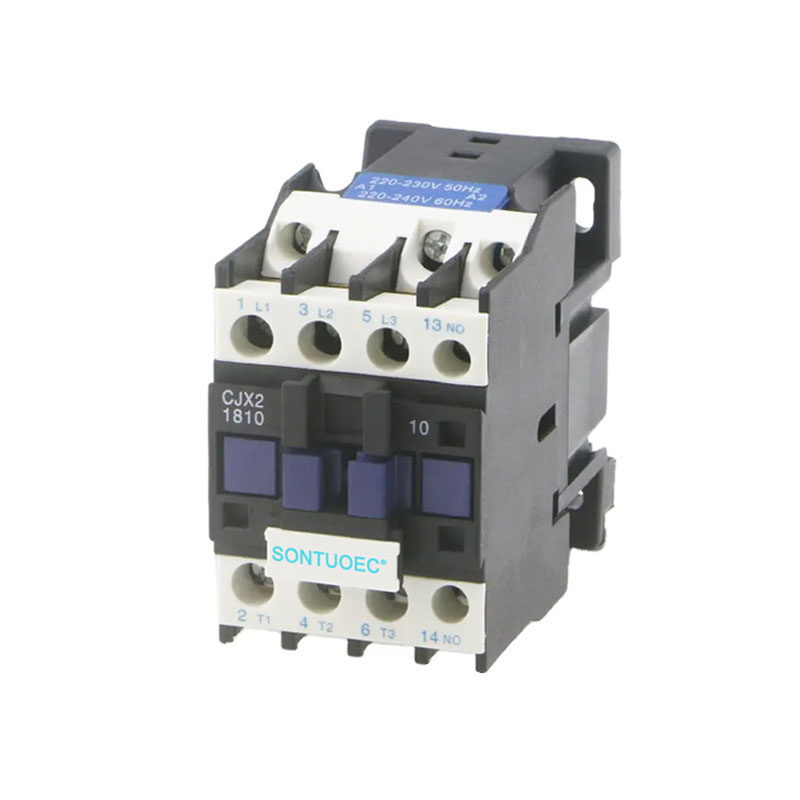

STC-D AC kontaktors

STC-D maiņstrāvas kontaktors ir elektriskais komponents, ko izmanto, lai attālināti kontrolētu un bieži ieslēgtu vai izslēgtu maiņstrāvas shēmas. To galvenokārt izmanto, lai atvērtu un kontrolētu ķēdes elektroenerģijas sistēmās un motoru, apgaismojuma un citas elektriskās slodzes attālinātai kontrolei rūpnieciskajā automatizācijā. Sasalinošais strāvas (maiņstrāvas) kontaktors, t.i., STC-D maiņstrāvas kontaktors, ir svarīgs elektriskās vadības aprīkojums, kas spēlē neaizvietojamu lomu elektroenerģijas sistēmas un rūpniecības automatizācijas jomā.

Modelis:STC-D

Nosūtīt pieprasījumu

Produkta apraksts

Ierakstīt		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Novērtēta darba strāva (A)	AC3	9	12	18	25	32	40	50	65	80	95
Novērtēta darba strāva (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-fāzes standarta spējas vērtējumi Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominālā siltuma strāva (A)		20	20	32	40	50	60	80	80	125	125
Elektriskā dzīve	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektriskā dzīve	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehāniskā dzīve (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktu skaits	3p+nē					3p+nc+nē
Kontaktu skaits	3p+nc					3p+nc+nē

Struktūras un darba princips

Struktūra: STC-D AC kontaktors galvenokārt sastāv no elektromagnētiskās sistēmas (ieskaitot dzelzs kodolu, spoles un īssavienojuma gredzenu utt.), Kontaktu sistēmu (ieskaitot galveno kontaktu un papildu kontaktu) un loka dzēšanas ierīci.

Darba princips: Kad tiek barota STC-D maiņstrāvas kontaktora spole, dzelzs kodols ģenerē magnētisko lauku, kas piesaista armatūru un mudina kontaktus rīkoties, lai galvenie kontakti un papildu kontakti tiktu slēgti vai atvienoti, tādējādi kontrolējot ķēdes ieslēgšanu. Loka dzēšanas ierīce tiek izmantota, lai nodzēstu loku, kad kontakti ir atvienoti, lai aizsargātu kontaktus no bojājumiem.

STC-D AC Contactor

Veidi un īpašības

1.TIPS:

STC-D AC kontaktorus var iedalīt dažādos veidos atbilstoši to lietošanai un veiktspējai, piemēram, rūpnieciskajiem kontaktoriem, celtniecības un mājsaimniecības kontaktoriem. Parastie modeļi ietver CJ sērijas (piemēram, CJX2 sērijas, CJ20 sērijas, CJT1 sērijas), kā arī ABB, Siemens, Schneider un citu zīmolu sērijas produktus.

2.Piere:

Uzticams darbs: STC-D maiņstrāvas kontaktoriem ir augsta darba uzticamība un stabilitāte, un tie var izturēt lielas strāvas un spriegumus.

Stabila veiktspēja: tās kontaktu sistēma ir izgatavota no augstas kvalitātes materiāliem ar labu elektrisko vadītspēju un augstas temperatūras nodilumizturību.

Ērta apkope: STC-D maiņstrāvas kontaktoriem ir kompakta struktūra, un tos ir viegli uzstādīt un uzturēt.

Lietojumprogrammu scenāriji

STC-D maiņstrāvas kontaktoriem ir plašs pielietojumu klāsts energosistēmās, rūpniecības automatizācijā, celtniecības un mājsaimniecības elektrībā. Piemēram, energosistēmā to var izmantot, lai kontrolētu motora sākuma un virziena maiņu; Rūpnieciskajā automatizācijā to var izmantot, lai kontrolētu dažādu elektrisko aprīkojuma sākuma apstāšanos ražošanas līnijā; Ēkas un mājsaimniecības elektrībā to var izmantot, lai kontrolētu aprīkojuma ieslēgšanu/izslēgšanu, piemēram, apgaismojumu un gaisa kondicionēšanu.
