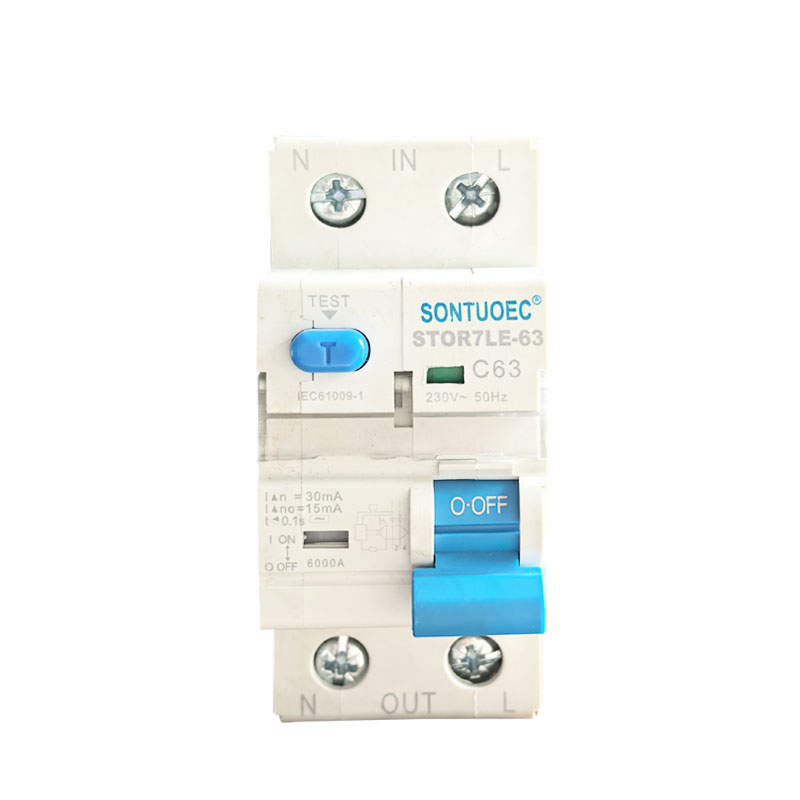

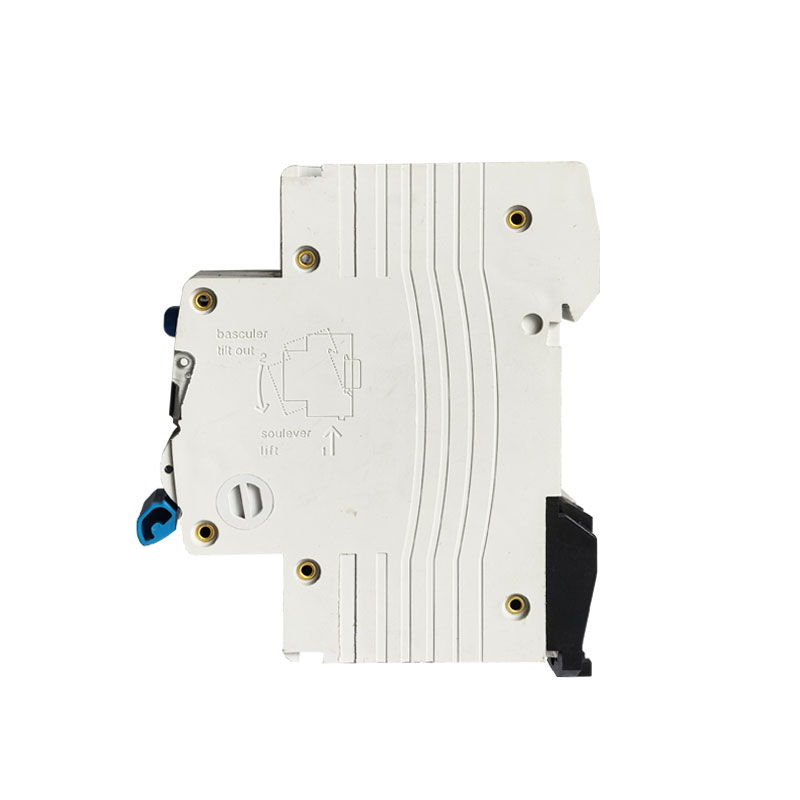

Sontuoec Stro7le-63 mazas noplūdes aizsardzības ķēdes pārtraucējs RCBO

SONTUOEC ir viens no Ķīnas piegādātājiem/ražotājiem, kas specializējas dažādu mazu elektroierīču ražošanā STRO7LE-63 RCBO tiek izmantots 50/60 Hz maiņstrāvas vienfāzes rezistences ķēdē, nominālais spriegums 240 V un pašaizsardzība līdz maksimālajai īssavienojuma strāvai 40 A. Tas var aizsargāt civilo elektronisko shēmu no pārslodzes un īssavienojuma. Šim izstrādājumam ir mazs tilpums, liela pārrāvuma jauda un vienlaikus tiek nogriezts strāva vads, kas arī aizsargā cilvēku no elektriskās strāvas trieciena, kad strāva ir savienota pretī. Un tas atbilst standartam IEC 61009-1.

Modelis:STRO7LE-63

Nosūtīt pieprasījumu

Produkta apraksts

Specifikācijas:

Sandards			IEC/EN 61009-1
Elektriskie	Tips (noteiktās zemes noplūdes viļņu forma)		Elektroniskais tips
funkcijas	Nominālā strāva In	A	Un, un
	Poļi	P	1P+N
	Nominālais spriegums	V	AC 230
	Nominālā strāva:		6,10,16,20,25,32,40A
	Nominālā jutība I△n	A	0,01,0,03,0,1,0,3,0,5
	Izolācijas spriegums Ui	V	250
	Nominālā atlikumu izgatavošana un	A	500
	pārrāvuma spēja I△m	A	500
	Īsslēguma strāva I△c	A	45 006 000
	Nominālā frekvence	Hz	50/60
	Piesārņojuma pakāpe		2
Mehāniski	Elektriskais mūžs	t	4000
funkcijas	Mehāniskais mūžs	t	10000
	Aizsardzības pakāpe		IP20
	Apkārtējās vides temperatūra	ºC	-25~+40
	(ar dienas vidējo temperatūru ≤35ºC)	ºC	-25~+40
	Uzglabāšanas temperatūra	ºC	-25~+70

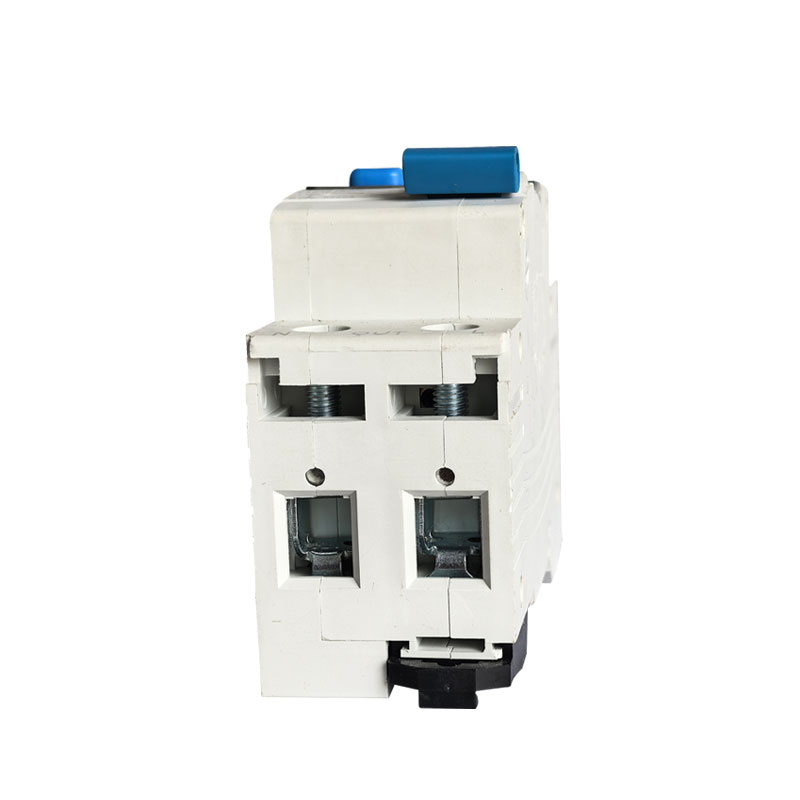

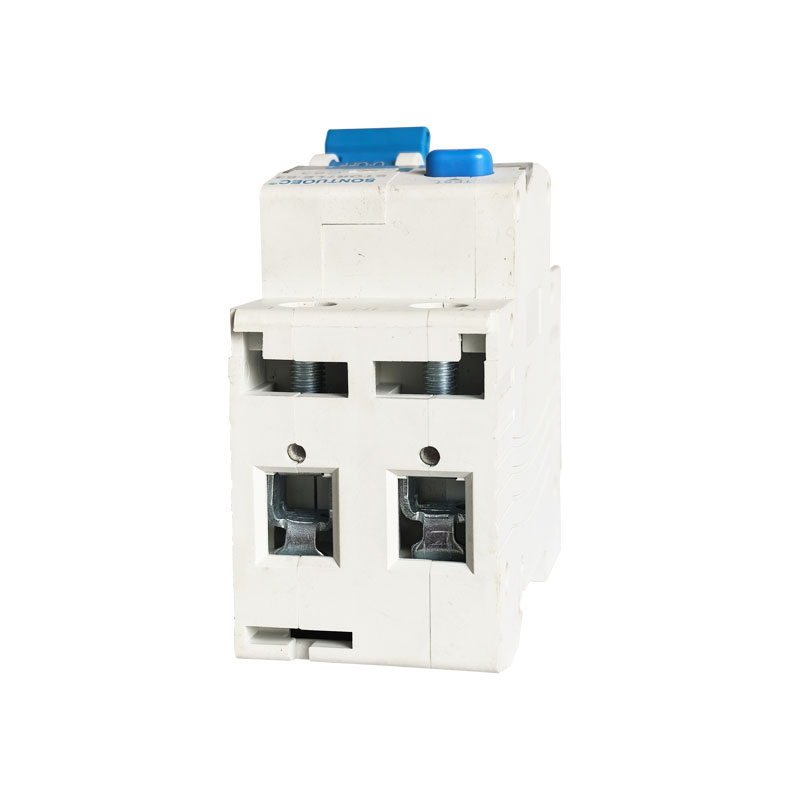

Uzstādīšana	Termināla savienojuma veids		Kabeļa/U veida kopne/tapas tipa kopne
	Termināla izmērs augšā/apakšā kabelim	mm2	25
	Termināla izmērs augšā/apakšā kabelim	AWG	18. maijs
	Termināla izmērs augšā/apakšā kopnei	mm2	25
	Termināla izmērs augšā/apakšā kopnei	AWG	18. marts
	Montāža		Uz DIN sliedes EN 60715(35mm) ar ātrās klipšu ierīces palīdzību
	Savienojums		No augšas un apakšas

STRO7LE-63 RCBO galvenās funkcijas

Pārslodzes aizsardzība: ja strāva ķēdē pārsniedz STRO7LE-63 RCBO nominālo vērtību, tā noteiktā laika periodā automātiski pārtrauks ķēdi, lai novērstu ķēdes un aprīkojuma pārkaršanu, tādējādi izvairoties no ugunsgrēka un bojājumiem.

Aizsardzība pret īssavienojumu: kad ķēdē notiek īssavienojums, STRO7LE-63 RCBO ātri pārtrauks ķēdi, lai novērstu īssavienojuma strāvu, kas izraisa nopietnus ķēdes un aprīkojuma bojājumus.

Aizsardzība pret noplūdi: STRO7LE-63 RCBO spēj noteikt atlikušo strāvu (t.i., noplūdes strāvu) ķēdē. Kad atlikušā strāva pārsniegs iestatīto slieksni, STRO7LE-63 RCBO ļoti īsā laika periodā pārtrauks ķēdi, lai novērstu elektrotraumu negadījumus un elektrības ugunsgrēkus.

STRO7LE-63 RCBO darbības princips

STRO7-40 RCBO satur iekšējo termisko magnētisko izslēgšanas detektoru (pārslodzes un īssavienojuma aizsardzībai) un atlikušās strāvas detektoru (aizsardzībai pret noplūdēm). Ja strāva vai atlikušā strāva ķēdē ir nenormāla, atbilstošais uzbrucējs iedarbina STRO7-40 RCBO izslēgšanas mehānismu, liekot tam ātri pārtraukt ķēdi.

1. Thermal Magnetic Tripper: Tas izmanto siltumu un magnētisko lauku, kas rodas, strāvai šķērsojot vadītāju, lai izraisītu atvienošanu. Ja strāva ir pārāk liela, vadītājs uzsilst un ģenerē magnētisko lauku, izraisot bimetāla saliekšanos termiskā magnētiskā uztvērēja iekšpusē vai magnētam, kas piesaista dzelzs serdi, tādējādi iedarbinot izslēgšanas mehānismu.

2. Atlikušās strāvas detektors: tas izmanto nulles secības strāvas transformatoru, lai noteiktu atlikušo strāvu ķēdē. Kad atlikušā strāva pārsniedz iestatīto slieksni, atlikušās strāvas detektors nosūtīs signālu uz izslēgšanas mehānismu, lai pārtrauktu ķēdi.

STRO7LE-63 RCBO īpašības

Daudzfunkcionāla integrācija: STRO7LE-63 RCBO integrē pārslodzes, īssavienojuma un noplūdes aizsardzības funkcijas, vienkāršojot elektrisko sistēmu projektēšanu un uzstādīšanu.

Augsta jutība: STRO7LE-63 RCBO var ātri noteikt un atslēgt neparastas un atlikušās strāvas ķēdē, nodrošinot drošu aizsardzību.

Viegli uzstādīt un uzturēt: STRO7LE-63 RCBO parasti ir modulāri, lai atvieglotu uzstādīšanu un apkopi.

Augsta drošība: STRO7-40 RCBO ir stingri pārbaudīti un sertificēti, lai nodrošinātu augstu drošību un uzticamību, lai nodrošinātu drošu elektrisko sistēmu darbību.

STRO7LE-63 RCBO pielietojuma scenāriji

STRO7LE-63 RCBO plaši izmanto elektriskajās sistēmās dzīvojamo, komerciālo un rūpniecisko sektoru sektoros, īpaši tajos, kam nepieciešama vienlaicīga pārslodzes, īssavienojuma un zemējuma noplūdes aizsardzība. Tos parasti uzstāda sadales kārbās, sadales skapjos vai vadības skapjos, lai aizsargātu ķēdes un iekārtas no bojājumiem, ko izraisa nenormāla strāva un spriegums, kā arī lai novērstu elektrotraumu.
