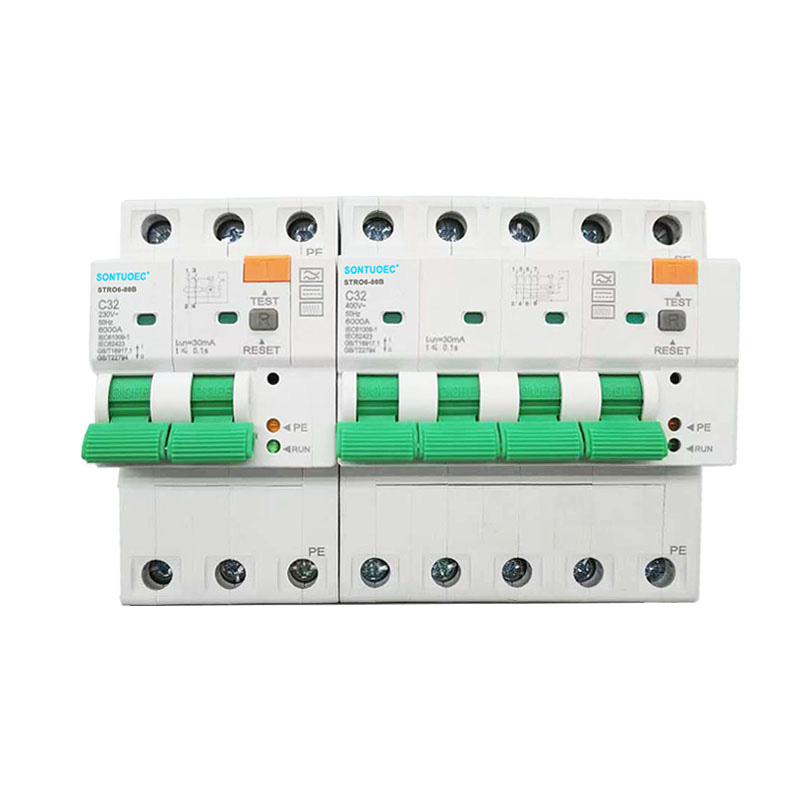

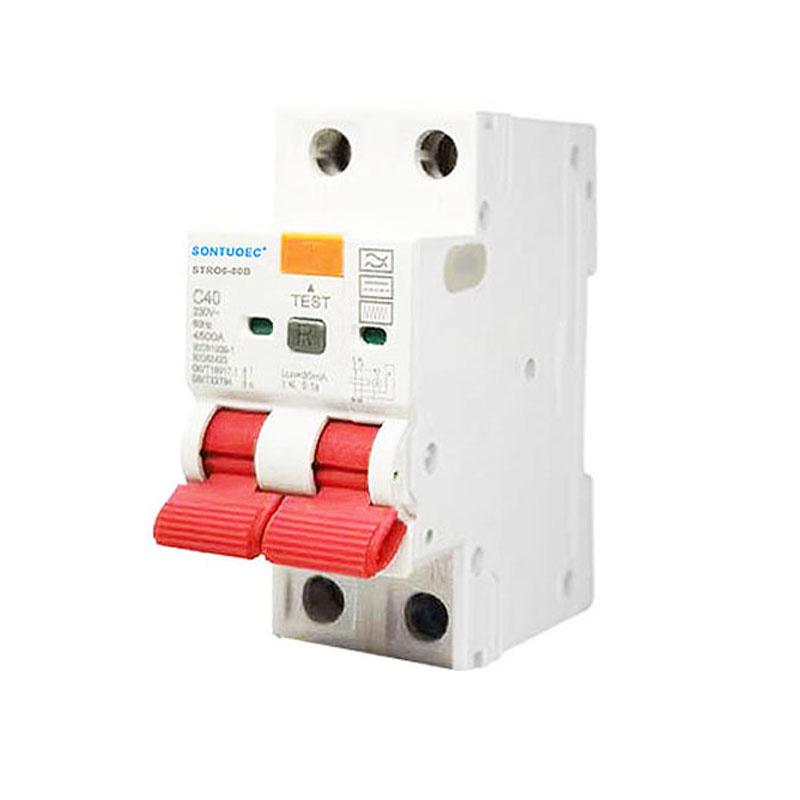

RCBO B modelis 2p 4p atlikušās strāvas ķēdes pārtraucējs

Sontuoec ir viens no ķīniešu piegādātājiem/ ražotājiem RCBO B modelis 2p 4P atlikušās strāvas ķēdes pārtraucēja modelis tiek apstrādāts A tipam un papildus gludām līdzstrāvas atlikušajām straumēm, atlikušās līdzstrāvas strāvas, kas var rasties, labojot ķēdes un augstas frekvences acs atlikušās strāvas. Parasti to izmanto uzlādēšanas stacijas, medicīnisko aparātu un instrumentu, kontrolleru un mainīgā ātruma piedziņu, mīklas lādiņu un invertoru (DC) jomā ... STRO6-80B atbilst standartam IEC/EN61009-1 un IEC/EN62423.

Modelis:STRO6-80B

Nosūtīt pieprasījumu

Produkta apraksts

Specifikācijas:

Elektrības Iezīmēt	Standarta		IEC/61009-1; un IEC/EN62423
	Tips (izjūtās Zemes noplūdes viļņu forma)		B (elektroniskais tips)
	Novērtēta strāva	A	6,10,16,20,25,32,40,63,80a
	Stabs	P	1p+n, 3p+n
	Nominālais spriegums UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Novērtēta jutība i n	A	0,03,0,1,0,3
	Izolācijas sprieguma UI	V	500
	Novērtēja atlikušo pagatavošanu un	A	500 (in = 25a/40a)
	Breaking ietilpība i m	A	630 (in = 63a)
	Īssavienojuma strāva i c	A	10000
	SCPD drošinātājs	A	10000
	Pārtraukuma laiks zem i n	s	≤0,1
	Nominālā frekvence	Hz	50
	Nomināls impulss iztur spriegumu (1,2/5,0) uimp	V	4000
Mehāniāls funkcijas	Dielektriskā testa spriegums pie Ind. Freds. 1min	KV	2.5
	Piesārņojuma grāds		2
	Elektriskā dzīve		2000
	Mechanicai Iife		10000

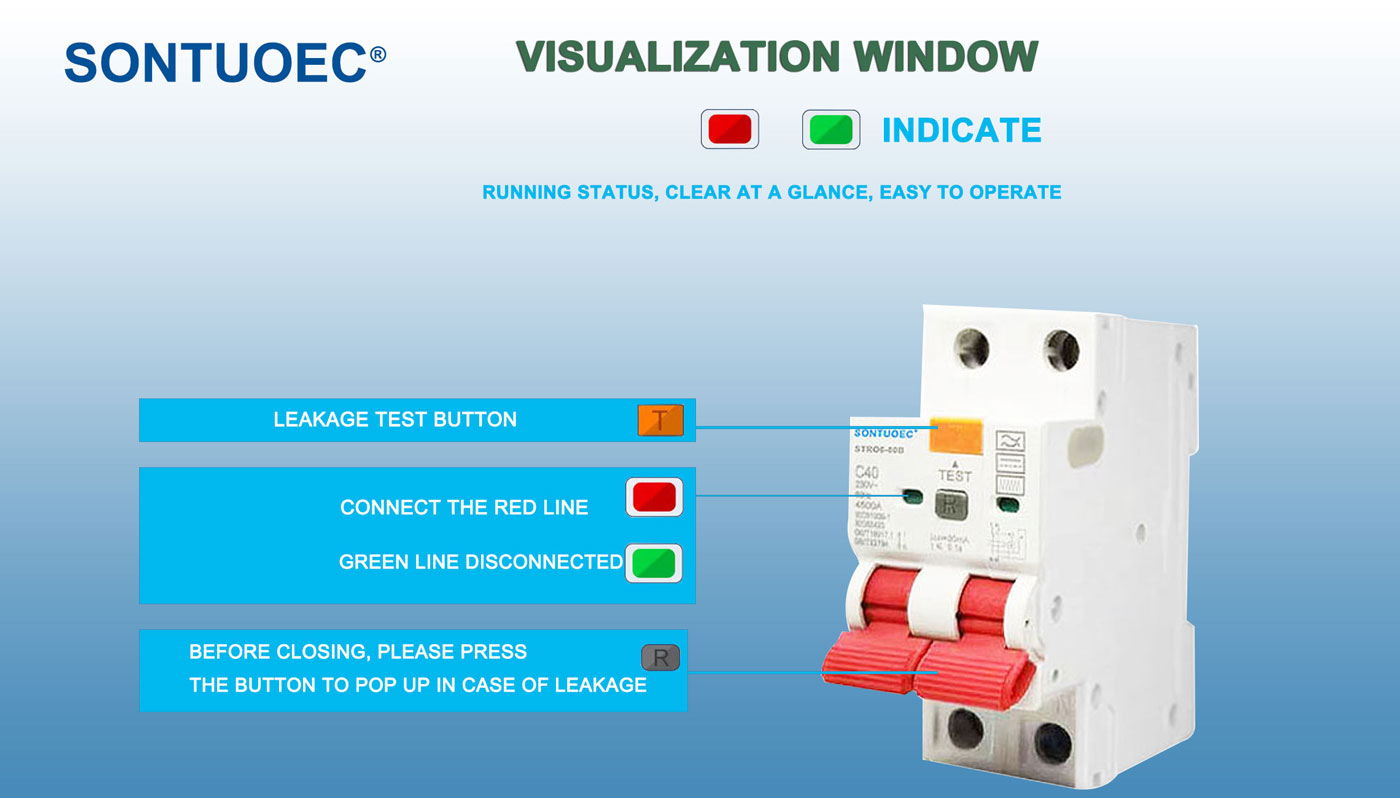

	Bojājuma strāvas indikators		Jā
	Aizsardzības pakāpe		Ip20
	Apkārtējās vides temperatūra (ar vidējo dienu 35)	ºC	-40 ~+55ºC
	Uzglabāšanas temperatūra	ºC	-40 ~+70ºC

RCBO STRO6-80B ir vairākas galvenās funkcijas šādi

Aizsardzība pret pārslodzi: kad strāva ķēdē pārsniedz STRO6-80B RCBO novērtēto vērtību, tā automātiski nogriezīs ķēdi noteiktā laika posmā, lai novērstu ķēdes un aprīkojuma pārkaršanu, tādējādi izvairoties no uguns un bojājumiem.

Īsas ķēdes aizsardzība: Kad ķēdē notiek īssavienojums, StrO6-80B RCBO ātri nogriezīs ķēdi, lai neilguma ķēdes strāva nodarītu nopietnus ķēdes un aprīkojuma bojājumus.

Aizsardzība pret noplūdi: Stro6-80B RCBO spēj noteikt ķēdē atlikušo strāvu (t.i., noplūdes strāvu). Kad atlikušā strāva pārsniedz iestatīto slieksni, RCBO B modelis 2p 4p atlikušās strāvas ķēdes pārtraucējs ļoti īsā laika posmā nogriezīs ķēdi, lai novērstu elektrības traucējumus un elektriskos ugunsgrēkus.

Stro6-80B RCBO darbības princips

STRO6-80B RCBO satur iekšēju termiskā magnētiskā brauciena detektoru (pārslodzes un īssavienojuma aizsardzībai) un atlikušo strāvas detektoru (noplūdes aizsardzībai). Kad strāva vai atlikušā strāva ķēdē ir patoloģiska, atbilstošais uzbrucējs izraisa Stro6-80B RCBO paklupšanas mehānismu, padarot to ātri nogrieztu ķēdi.

1.Thermālais magnētiskais tripters: tas izmanto siltuma un magnētisko lauku, kas rodas, kad strāva iziet cauri vadītājam, lai iedarbinātu paklupšanu. Kad strāva ir pārāk augsta, vadītājs sakarst un rada magnētisko lauku, izraisot bimetālu termiskā magnētiskā uzbrucēja saliekšanai vai magnētu, lai piesaistītu dzelzs kodolu, tādējādi izraisot paklupšanas mehānismu.

2.Rezidīgais strāvas detektors: tas izmanto nulles secības strāvas transformatoru, lai noteiktu atlikušo strāvu ķēdē. Kad atlikušā strāva pārsniedz iestatīto slieksni, atlikušās strāvas detektors nosūtīs signālu uz paklupšanas mehānismu, lai nogrieztu ķēdi.

Stro6-80b rcbo funkcijas

Daudzfunkcionāla integrācija: StrO6-80B RCBO integrē pārslodzes, īssavienojuma un noplūdes aizsardzības funkcijas, vienkāršojot elektrisko sistēmu projektēšanu un uzstādīšanu.

Augsta jutība: STRO6-80B RCBO var ātri noteikt un nogriezt patoloģiskas un atlikušās strāvas ķēdē, nodrošinot uzticamu aizsardzību.

Viegli uzstādīt un uzturēt: STRO6-80B RCBO parasti tiek modulizēti, lai to viegli uzstādītu un apkopotu.

Augstā drošība: STRO6-80B RCBO ir stingri pārbaudīti un sertificēti augstai drošībai un uzticamībai, lai nodrošinātu drošu elektrisko sistēmu darbību.

Stro6-80B RCBO lietojumprogrammu scenāriji

STRO6-80B RCBO tiek plaši izmantoti elektriskajās sistēmās dzīvojamā, komerciālā un rūpnieciskā sektorā, īpaši tajās, kurām nepieciešama vienlaicīga pārslodze, īssavienojums un zemes noplūdes aizsardzība. Parasti tos uzstāda izplatīšanas kastēs, sadales dēļos vai vadības skapīšos, lai aizsargātu ķēdes un aprīkojumu no bojājumiem, ko izraisa patoloģiska strāva un spriegums, un lai novērstu elektroenerģiju.
