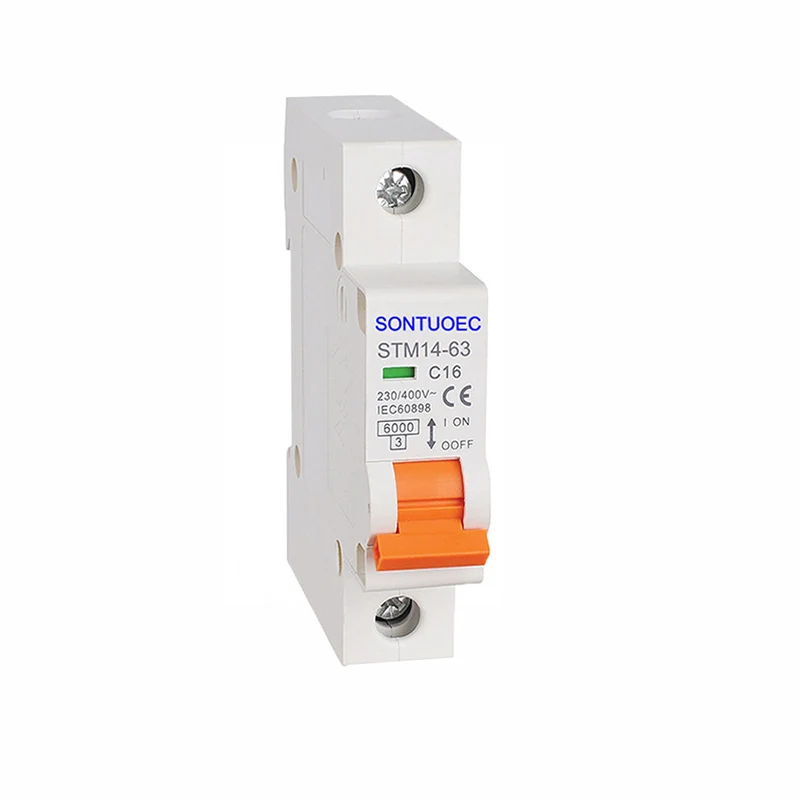

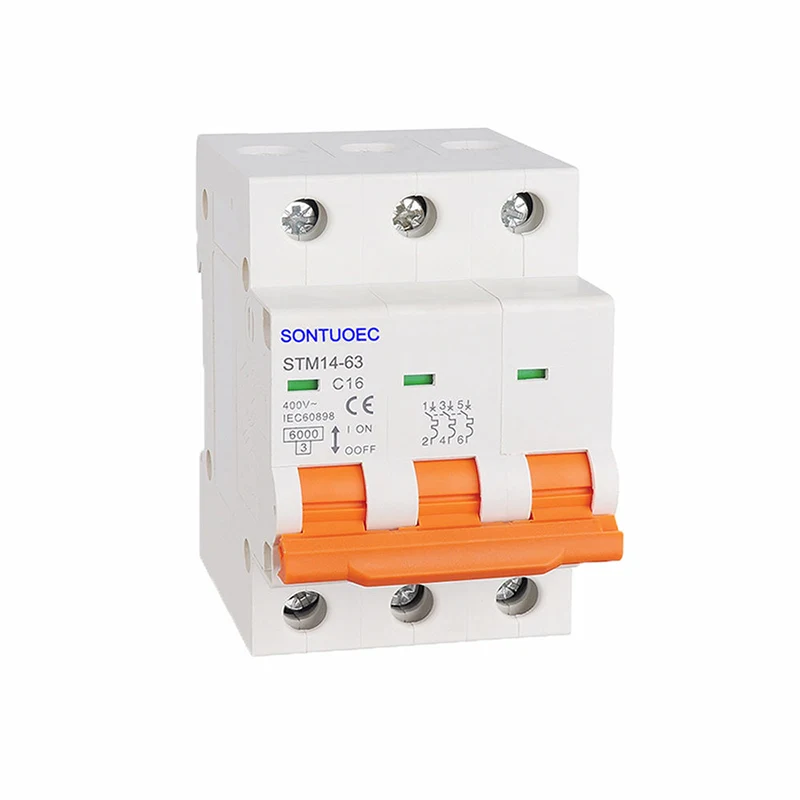

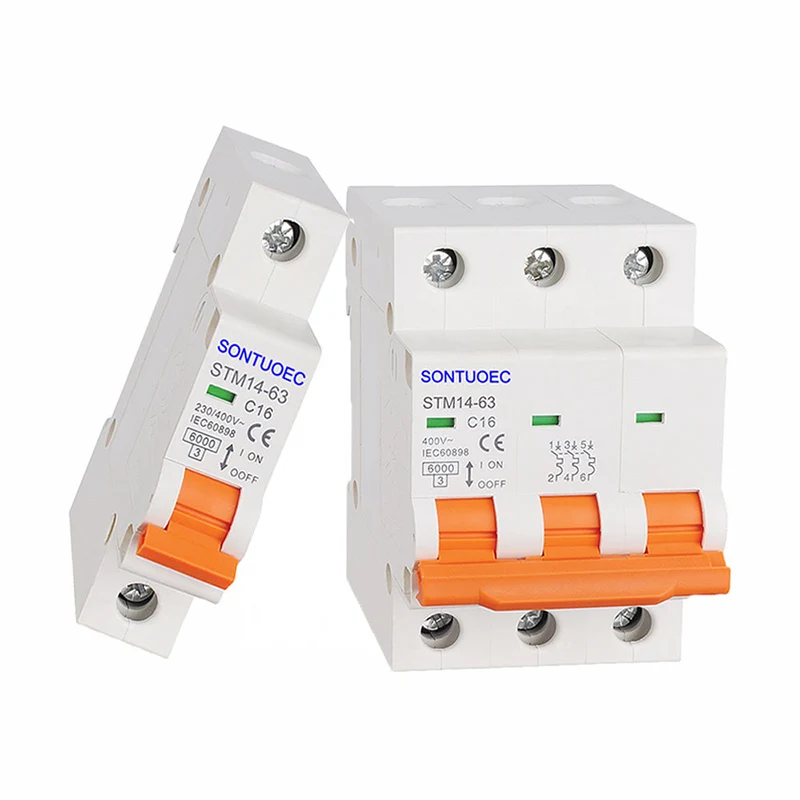

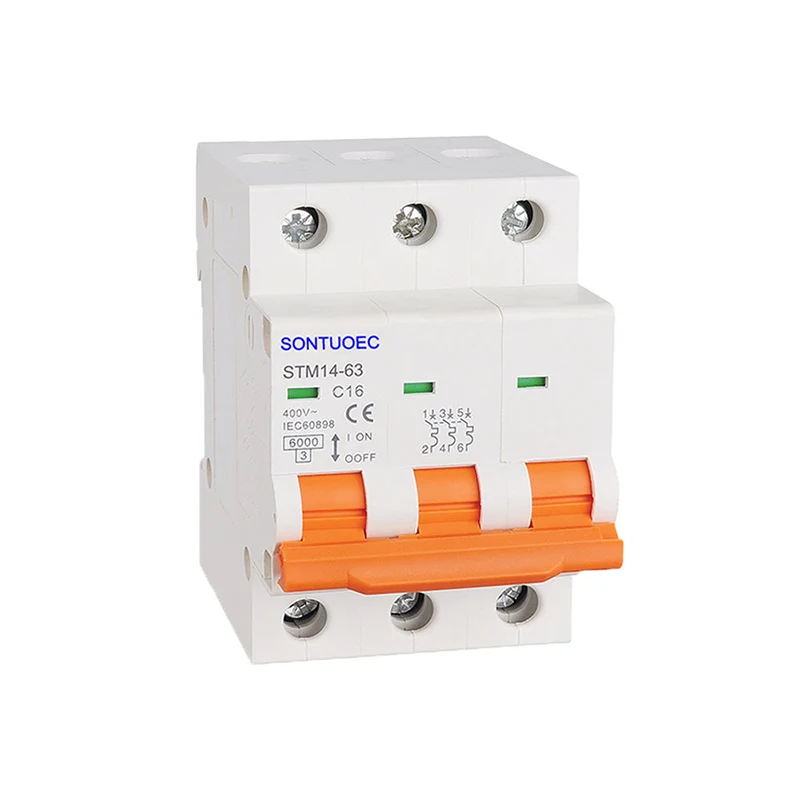

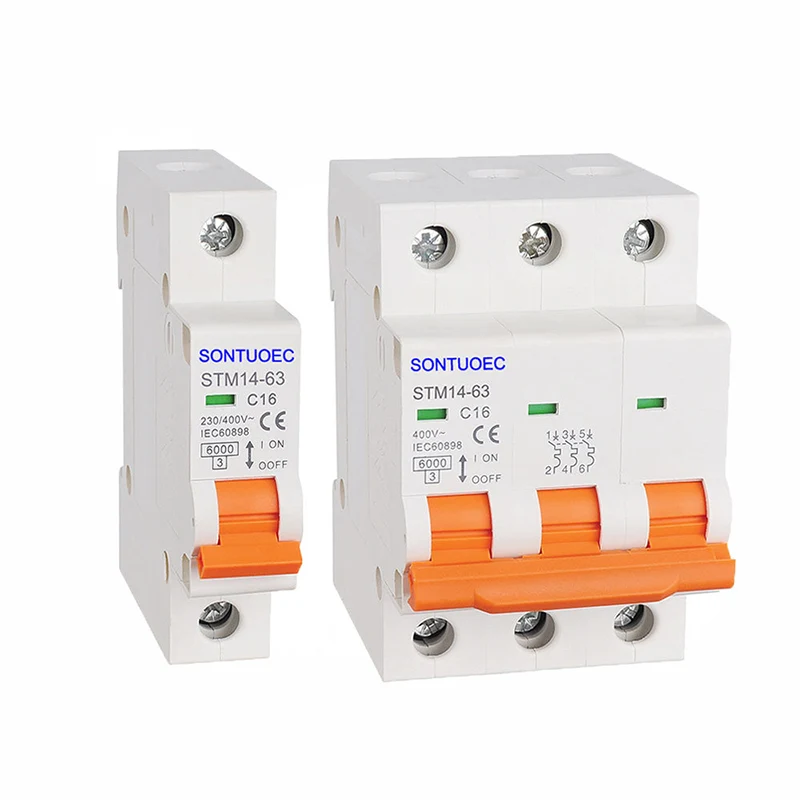

Mini MCB miniatūru ķēdes pārtraucējs

Mini MCB miniatūru ķēdes pārtraucējs ir automātiski darbināms elektriskais slēdzis, kas paredzēts, lai aizsargātu elektriskās ķēdes no bojājumiem, ko izraisa pārslodzes vai īssavienojums. Tas spēj ieslēgt, pārnest un salauzt strāvu normālos ķēdes apstākļos, kā arī ieslēgties, uz noteiktu laiku pārnēsāt un pārrāvot strāvu noteiktos patoloģiskos ķēdes apstākļos.

Modelis:STM14-63

Nosūtīt pieprasījumu

Produkta apraksts

Veidot	STM14-63
Standarta	IEC60898-1
Polis	1p, 2p, 3p, 4p
Paklupšanas līkne	B, C, D
Nominālā īssavienojuma ietilpība (ICN)	3Ka, 4.5Ka, 6Ka
Novērtēta strāva (iekšā)	1,2,4,610,16,20,25,32,40,50,63a
Nominālais spriegums (UN)	AC230 (240)/400 (415) V
Magnētiskās izlaidumi	B līkne: no 3 collām līdz 5 collas C līkne: no 5 collām līdz 10 collām D līkne: no 10 collām līdz 14 collām
Elektromehāniskā izturība	vairāk nekā 6000 ciklu

Funkcijas un priekšrocības

Neliels izmērs: Mini MCB miniatūru ķēdes pārtraucēju raksturo mazs izmērs un viegls svars, ko ir viegli uzstādīt un izmantot.

Uzticama darbība: tās iekšējā struktūra un materiāli ir labi izstrādāti, lai pārliecinātos, ka barošanas avots tiek ātri nogriezts, ja ķēdē ir pārslodzes vai īssavienojums, lai aizsargātu elektrisko aprīkojumu un personīgo drošību.

Plaši izmantots: to plaši izmanto dzīvojamās, komerciālajās ēkās un rūpnieciskajās telpās kā visbiežāk izmantoto termināļu aizsardzības ierīci elektriskā termināļa sadales ierīču ēkā.

Darbības princips

Mini MCB darbojas pēc īssavienojuma un pārslodzes aizsardzības principa, uzraudzot strāvu. Kad ķēdē rodas īssavienojuma kļūme, MCB nekavējoties atvienos ķēdi, lai novērstu pārmērīgu strāvu no uguns un citiem drošības gadījumiem. Kad ķēdē ir pārslodze, MCB noteiktu laika periodu atliks atvienot ķēdi, lai aizsargātu elektrisko aprīkojumu no bojājumiem. Turklāt dažiem mini MCB ir pārmērīga sprieguma aizsardzības funkcija, kas nogriež ķēdi, kad spriegums ir patoloģisks (pārāk augsts), lai novērstu elektrisko iekārtu bojājumus.

Veidi un iespējas

Mini MCB ir pieejami dažādos veidos, lai apmierinātu dažādu elektrisko sistēmu vajadzības. Parastie veidi ir:

Standarts: parasti tiek izmantots dzīvojamās un komerciālajās ēkās ar parametriem, piemēram, nominālo strāvas diapazonu, nominālo spriegumu, īssavienojuma atvienošanas jaudu un polu skaitu.

Izolēts: var pilnībā izolēt enerģijas avotu un slodzi, lai nodrošinātu elektrisko sistēmu drošību.

Segmentēts shēmas tips: Nominālā strāvas diapazonā MCB atvienošanas funkciju var mainīt, lai saglabātu ķēdes daļas enerģijas stāvokli.

Atlikušā strāvas tips: pazīstams arī kā noplūdes aizsardzības slēdži, tie spēj noteikt noplūdes defektus ķēdēs un automātiski nogriezt barošanas avotu.

Pārslodzes aizsardzības tips: spēj noteikt pārmērīgu strāvu un pārtraukt jaudu, lai aizsargātu elektriskās iekārtas un vadus.

Daudzfunkciju tips: integrē dažādas funkcijas, piemēram, aizsardzību pret pārslodzi, aizsardzību no īssavienojuma un noplūdes aizsardzību.

Vadības tips: ļauj operatoram manuāli atvērt vai aizvērt ķēdi elektrisko iekārtu vadībai.

Izvēloties mini MCB, jāapsver tādi faktori kā nominālais spriegums, novērtēta strāva, pārrāvuma spēja, darbības īpašības un vides apstākļi. Ir arī jāizvēlas atbilstoša MCB veida atbilstoši īpašajām ķēdes un slodzes prasībām.
