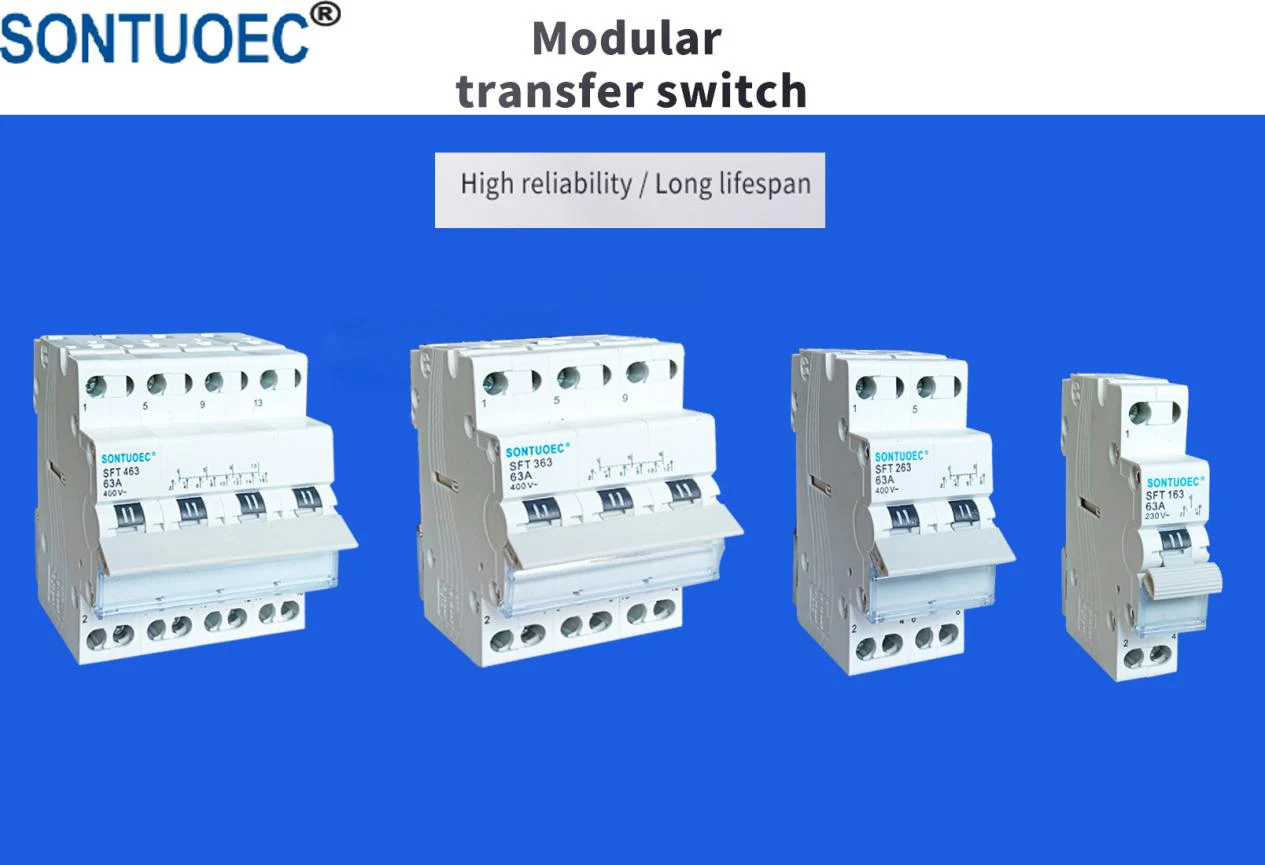

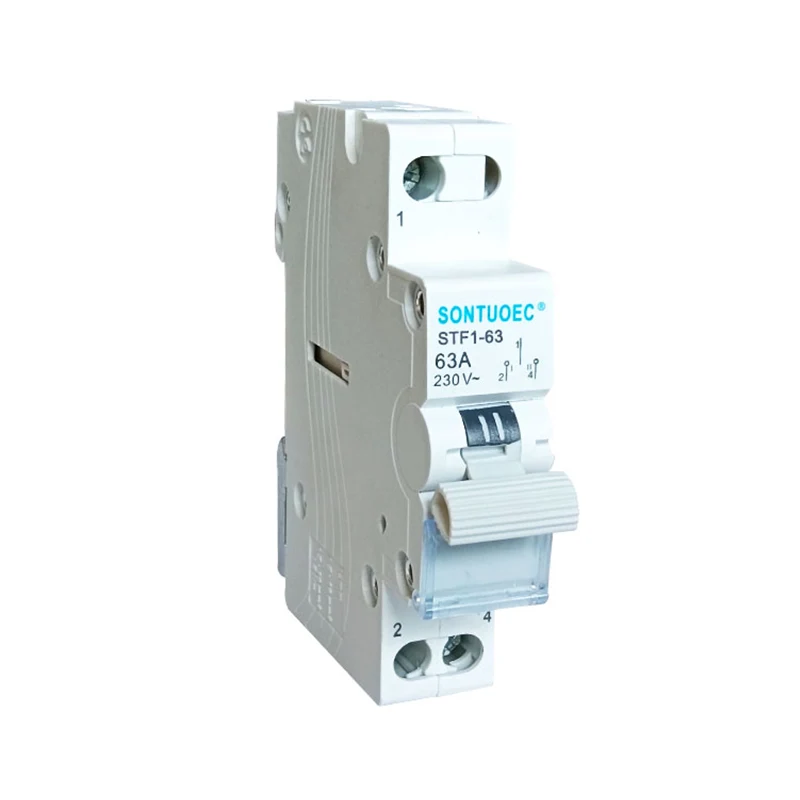

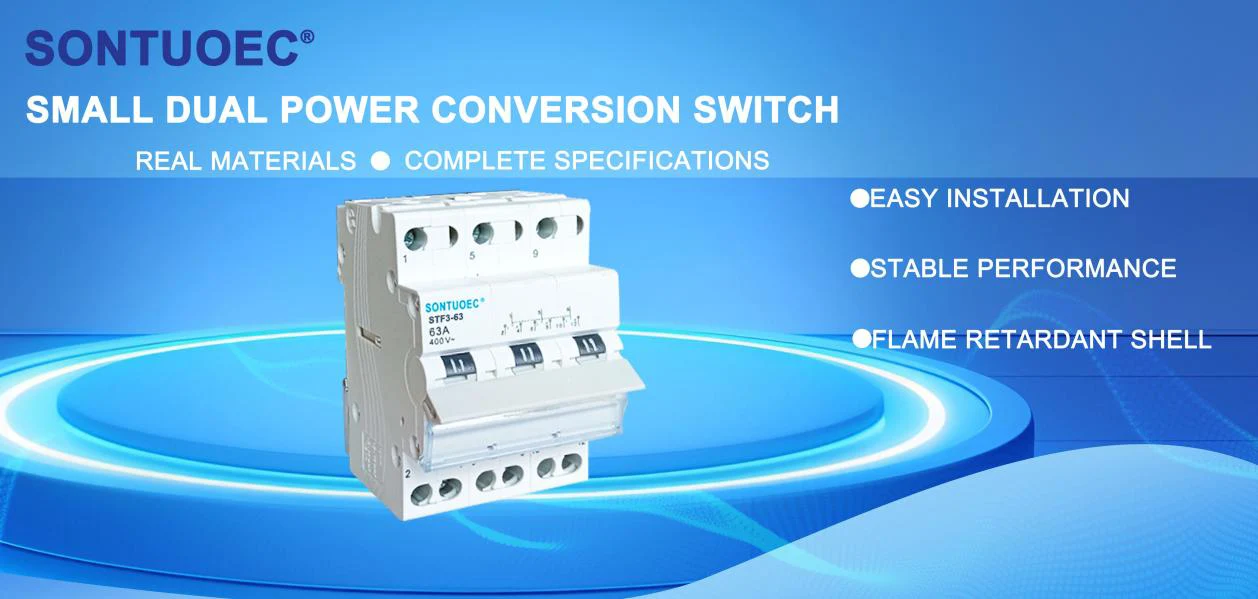

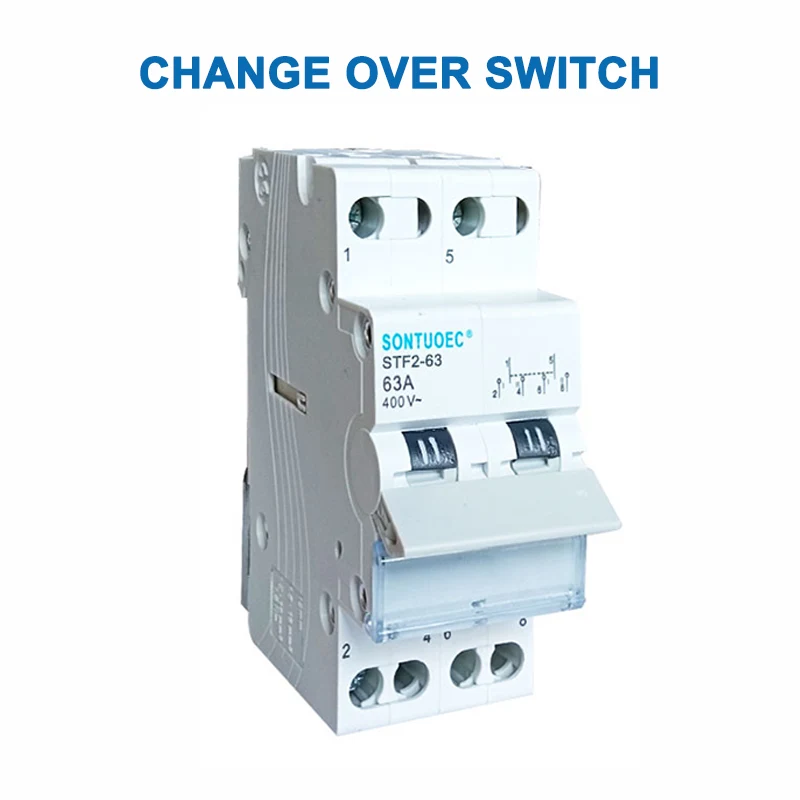

Manuāla maiņa pār slēdzi ir slēdzis ar divām vai vairākām pozīcijām, kuras var darbināt manuāli, lai mainītu ķēdes savienojuma stāvokli. To parasti izmanto lietojumprogrammās, kur ir jāizvēlas dažādi ķēdes ceļi, piemēram, rezerves barošanas pārslēgšana, aprīkojuma sākuma un apturēšanas vadība utt.
Priekšmets |

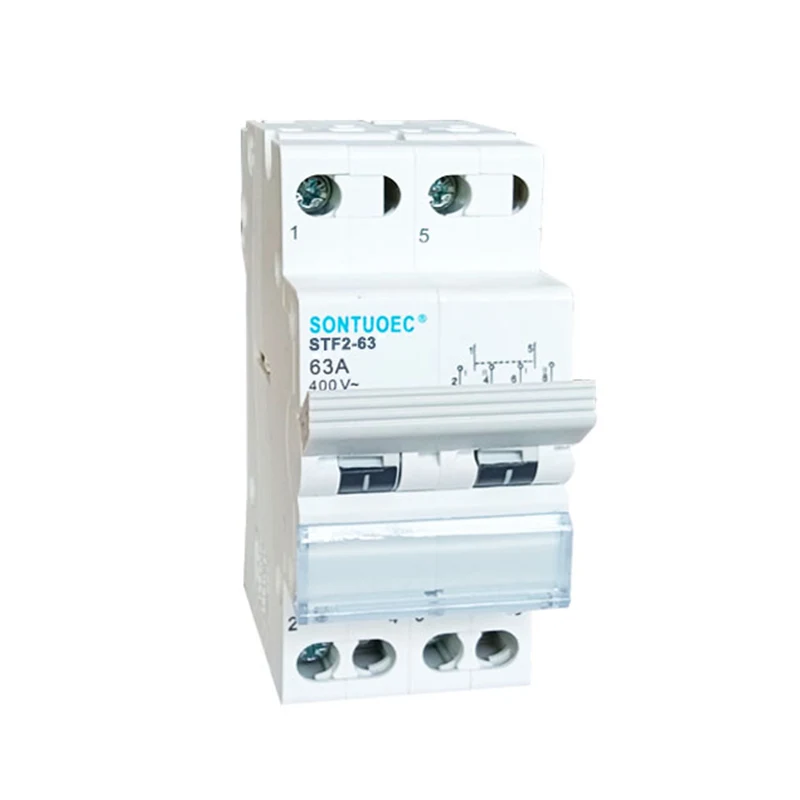

SFT2-63 |
Novērtēta darba strāva |
16,20,25,32,40,63a |
Polis |
1p, 2p, 3p, 4p |
Novērtēts darba spriegums |
230/ 400V |
Kontroles spriegums |
AC230V/380V |
Nominālais izolācijas spriegums |
AC690V |
Pārsūtīšanas laiks |
≤2s |
Biežums |
50/60Hz |
Darbības modelis |
Rokasgrāmata (I-O-II) |
ATS līmenis |
Cekuls |
Mehāniskā dzīve |
10000 reizes |
Elektriskā dzīve |
5000 reizes |
Darbības princips
Manuāla atpakaļgaitas slēdža darba princips ir samērā vienkāršs. Tas satur vienu vai vairākus kontaktu komplektus, kas ir savienoti ar dažādām shēmām dažādās pozīcijās. Kad tiek darbināts rokturis vai poga, kontakti pārvietojas ar to, tādējādi mainot ķēdes savienojuma stāvokli.
Manuāli atpakaļgaitas slēdži ir pieejami dažādos veidos un konfigurācijās, ir izplatīti šādi:
Vienpola, viena metiena (SPST) slēdži: ir tikai viens kontakts, lai savienotu vai atvienotu ķēdi.
Viena pola, dubultā metiena (SPDT) slēdži: ir viens izplatīts kontakts un divi izvēles kontakti, kurus var manuāli pārslēgt uz divām dažādām shēmām.
Divkāršā pola, dubultā metiena (DPDT) slēdži: ir divi neatkarīgi viena pola, dubultā metiena slēdži, kas vienlaikus var pārslēgt divas shēmas.
Turklāt manuālo apgriezienu slēdžus var klasificēt pēc parametriem, piemēram, uzstādīšanas metodi, vērtēto strāvu un nominālo spriegumu.
Manuāli atpakaļgaitas slēdži tiek plaši izmantoti dažādās situācijās, kad nepieciešama manuāla ķēdes pārslēgšana, piemēram:
Gaidīšanas strāvas maiņa: strāvas sistēmās, kad galvenais barošanas avots neizdodas, manuālo reversu slēdzi var izmantot, lai pārslēgtos uz gaidstāves barošanas avotu, lai nodrošinātu nepārtrauktu aprīkojuma darbību.
Iekārtas sākuma un apturēšanas vadība: Rūpnieciskās automatizācijas vadības sistēmās manuālas reversa slēdži parasti tiek izmantoti aprīkojuma sākuma un apturēšanas vadībai.
Ķēdes pārbaude un atkļūdošana: shēmas testēšanas un atkļūdošanas laikā manuālu reversu slēdžus var izmantot, lai pārbaudīšanai un analīzei izvēlētos dažādus shēmas ceļus.
