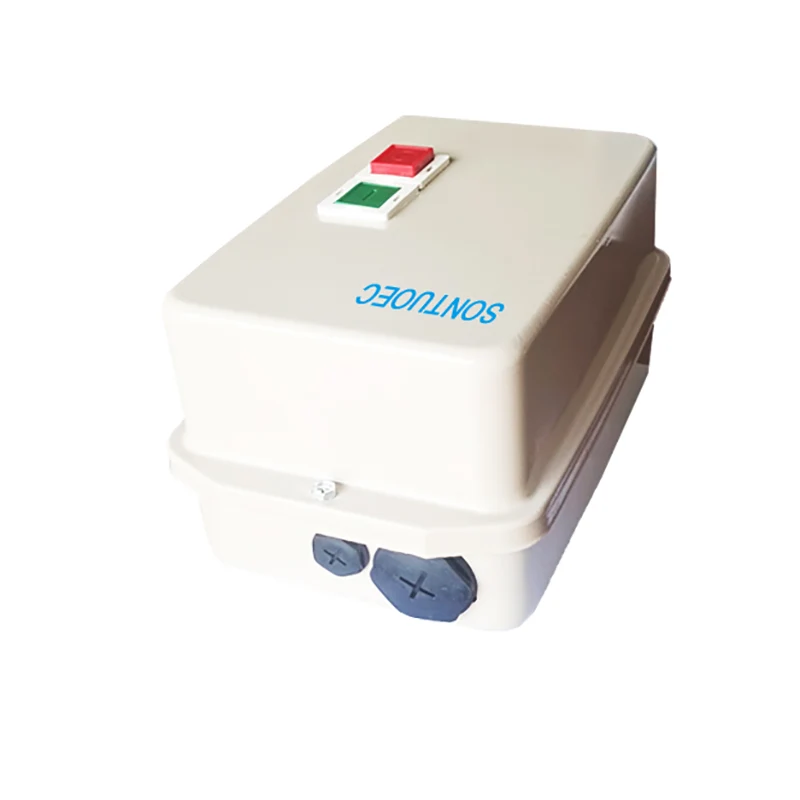

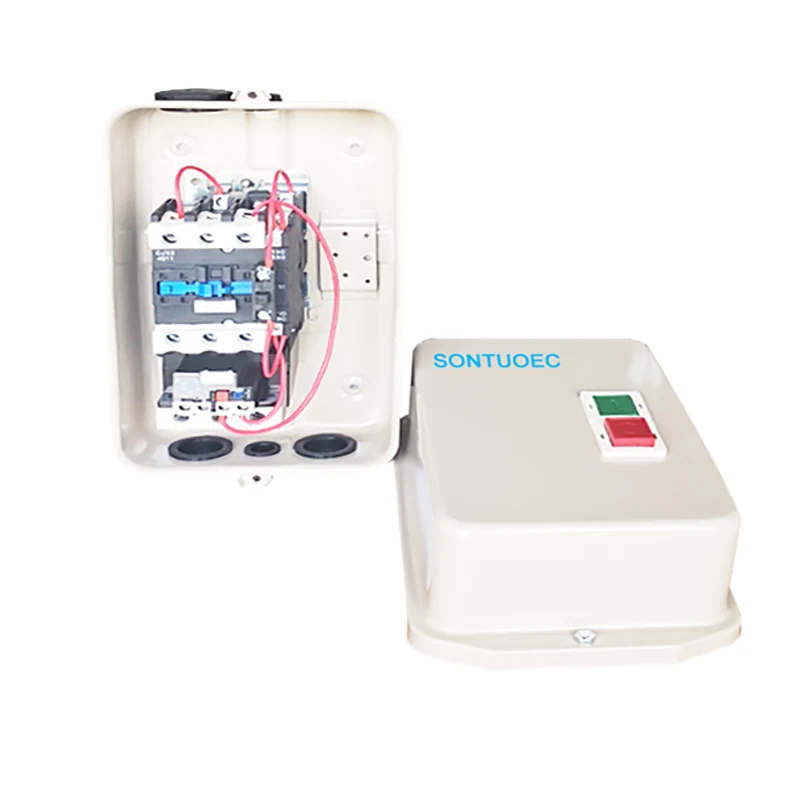

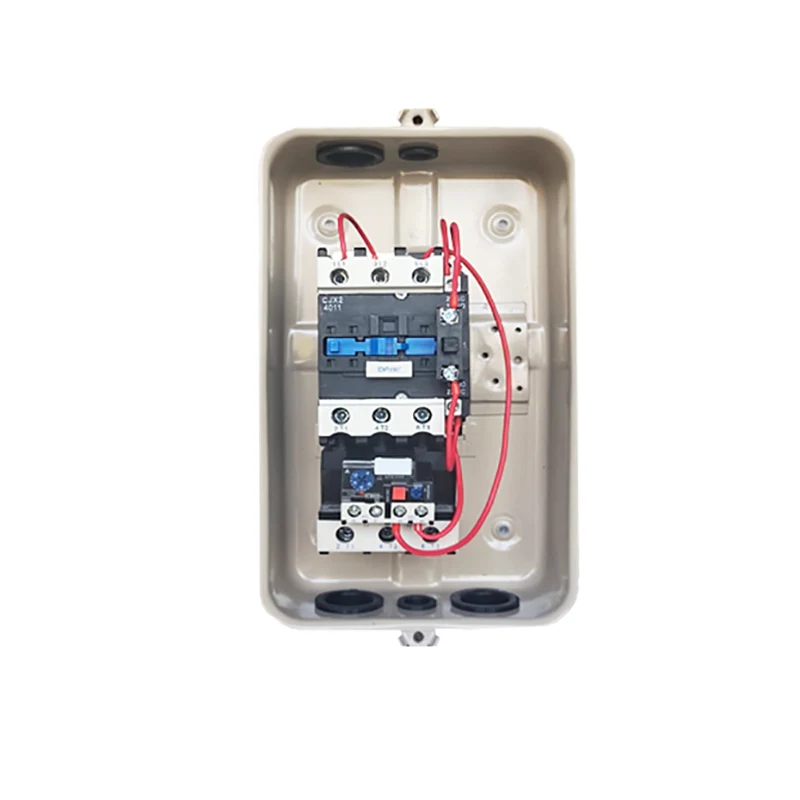

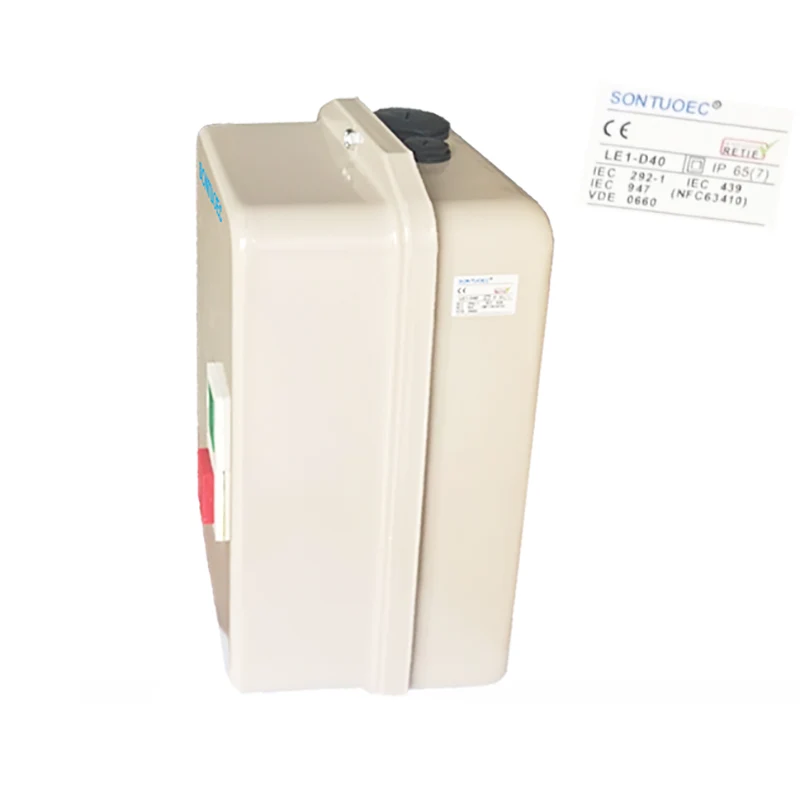

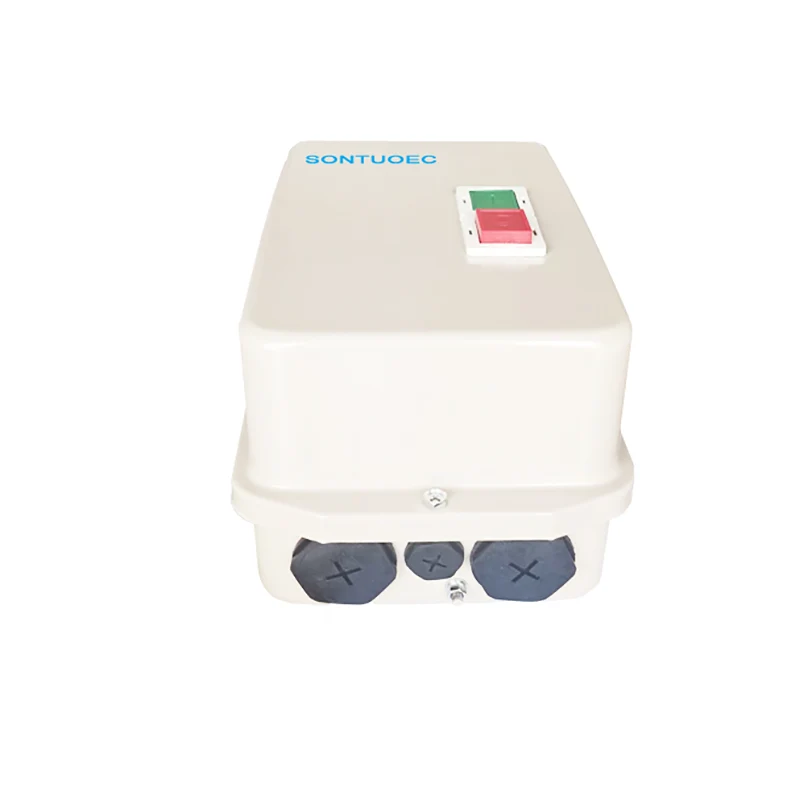

LE1 sērijas magnētiskais starteris

LE1 sērijas magnētiskais starteris ir sava veida elektroniska ierīce, kuras pamatā ir magnētiskā lauka princips, kas realizē gaisa kompresora ķēdes ieslēgšanas vadību, izmantojot magnētiskā sensora elementa un sprūda ierīces kombināciju. Kad tuvu atrodas ārējs magnētiskais lauks, tiks ietekmēts magnētiskās sensora elements, tādējādi izraisot slēdža darbību, lai aizvērtu vai salauztu ķēdi, un pēc tam kontrolētu gaisa kompresora sākumu un apstāšanos.

Nosūtīt pieprasījumu

Produkta apraksts

Maksimālā jaudas AC3 nodoklis (KW)						Novērtēta strāva (a)	Kodeksa numurs		Piemērots termiskais relejs (a)
220V 230V	380V 400V	415V	440V	500 V	660v 690	Novērtēta strāva (a)	Ll (ilgs mūžs)	Nl (3) (normāla dzīve)	Piemērots termiskais relejs (a)
2.2	4	4	4	5.5	5.5	9	SE1-N094 .. SE1-N093 ..	- -	TR2-D1312 TR2-D1314
3	5.5	5.5	5.5	7.5	7.5	12	SE1-N124.. SE1-N123 ..	SE1-N094 .. SE1-N093 ..	TR2-D1316
4	7.5	9	9	10	10	18	SE1-N188 .. SE1-N185 ..	SE1-N124.. SE1-N123 ..	TR2-D1321
5.5	11	11	11	5	15	25	SE1-N258 .. SE1-N255 ..	SE1-N188 .. SE1-N185 ..	TR2-D1322 T2-D2353
7.5	15	15	15	18.5	18.5	32	SE1-N325 ..	SE1-N255 ..	T2-D2355
11	18.5	22	22	22	30	40	SE1-N405 ..	SE1-N325 ..	T2-D3353 T2-D3355
15	22	25	30	30	33	50	SE1-N505 ..	SE1-N405 ..	T2-D3357 T2-D3359
18.5	30	37	37	37	37	65	SE1-N655 ..	SE1-N505 ..	TR2-D3361
22	37	45	45	55	45	80	SE1-N805 ..	SE1-N655 ..	T2-D3363 T2-D3365
25	45	45	45	55	45	95	SE1-N955 ..	SE1-N805 ..	T2-D3365

Darbības princips

LE1 sērijas magnētiskā startera darba princips galvenokārt balstās uz magnētiskā lauka ietekmi uz magnētisko materiālu. Konkrēti, ja ārējs magnētiskais lauks darbojas uz magnētiskā sensora elementa (piemēram, niedru slēdzi), tas izraisīs magnētiskās metāla loksnes iekšpusē esošās magnētiskās izmaiņas, tādējādi aizverot vai sadalot kontaktus un realizējot ķēdes ieslēgšanu. Šis process ir ātrs un uzticams, nodrošinot, ka gaisa kompresors sāk darboties, kad tas ir nepieciešams, un droši apstājas, kad uzdevums ir pabeigts.

Lietojumprogrammas scenārijs

Gaisa kompresora magnētisko sākuma slēdži tiek plaši izmantoti dažādos lietojumos, kur nepieciešami gaisa kompresori, piemēram, ražošana, būvniecība un automobiļu remonts. Šajos laukos gaisa kompresorus parasti izmanto, lai nodrošinātu saspiestu gaisu, lai vadītu dažādus pneimatiskos instrumentus un aprīkojumu. Magnētiskā sākuma slēdža ieviešana ne tikai uzlabo gaisa kompresora vadības precizitāti un uzticamību, bet arī samazina darbības grūtības un uzturēšanas izmaksas.

Priekšrocības un funkcijas

Augsta uzticamība: Magnētiskā sākuma slēdzis ir izgatavots no magnētiskā materiāla, kam ir stabils veiktspēja un ilgs kalpošanas laiks.

Ātra reakcija: magnētiskā lauka ātras darbības dēļ magnētiskais sākuma slēdzis ļoti īsā laikā spēj pabeigt ķēdes ieslēgšanas darbību.

Viegli kontrolējami: Magnētisko izpildmehānismu slēdži parasti tiek savienoti ar vadības sistēmu, un tos var precīzi kontrolēt ar tālvadības pulti vai automātisko vadības sistēmu.

Drošības veiktspēja: magnētisko izpildmehānismu slēdžiem ir pārslodze, īssavienojums un citas aizsardzības funkcijas, patoloģiskos apstākļos var savlaicīgi nogriezt ķēdi, lai nodrošinātu aprīkojuma un personāla drošību.
