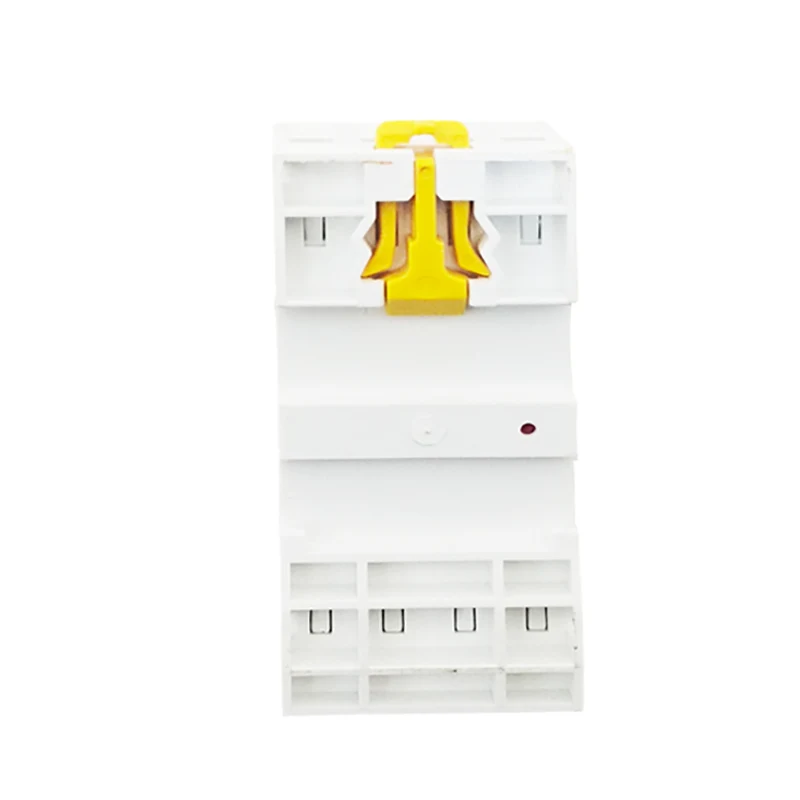

Mājsaimniecības maiņstrāvas kontaktors

Ierakstīt					Platums 9mm moduļi
1p	Vērtējums (LN) AC-7A	Vērtējums (LN) AC-7A	Kontrolēt spriegums (VAC) (50Hz)	Saskare
	16a	6a	24	1 nē	2
	20a	7a	110	1NC
	25a	9a	230
2p
	16a	6a	24	2-no	2
	20a	7a	110	1No+1NC
	25a	9a	230	2.c
	32a	12a	24	2-no	4
	40a	18a	110	1No+1NC
	63a	25a	230	2.c
	100a	_	24		6
			110	2-no
			230
3p
	16a	6a	24	3 3	4
	20a	7a	110	3NC
	25a	9a	230
	32a	12a	24	3 3	6
	40a	18a	110	3NC
	63a	25a	230

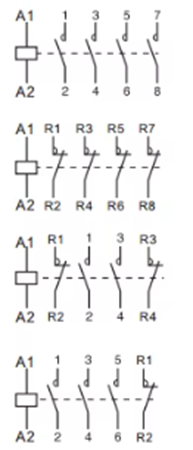

4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2no+2nc 3NO+1NC
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2no+2nc 3NO+1NC
	100a	_	24	4no	12
			110
			230

Galvenā struktūra

Mājsaimniecības maiņstrāvas kontaktors parasti sastāv no šādām daļām:

Kontaktu sistēma: ieskaitot galvenos kontaktus un papildu kontaktus. Galveno kontaktu izmanto, lai ieslēgtu un salauztu galveno ķēdi, kurai parasti ir lielāka vērtēta strāva; Papildu kontaktu izmanto, lai ieslēgtu un sadalītu vadības ķēdi, kurai ir mazāka vērtēta strāva.

Elektromagnētiskā sistēma: tā sastāv no dzelzs kodola, armatūras un spoles. Kad spole tiek barota, kodols ģenerē magnētisko lauku, kas piesaista armatūru un aizver kontaktus; Kad spole tiek atdzīvināta, magnētiskais lauks pazūd, armatūra tiek atbrīvota un kontakti ir salauzti.

Arkas dzēšanas ierīce: izmantota loka nodzēšanai, kad kontakti ir atvienoti, neļaujot loka bojājumiem nodarīt kontaktu bojājumus.

Apvalks un piederumi: apvalku izmanto, lai aizsargātu iekšējās komponentus no ārējās vides ietekmes; Piederumos ietilpst stiprinājumi, termināļi utt., Kas tiek izmantoti, lai realizētu kontaktora uzstādīšanu un vadu.

Darbības princips

Mājsaimniecības maiņstrāvas kontaktoru darba princips ir balstīts uz elektromagnētiskās indukcijas principu. Kad spole ir enerģiska, dzelzs kodols ģenerē magnētisko lauku, kas piesaista armatūru un aizver kontaktus; Kad spole tiek atdzīvināta, magnētiskais lauks pazūd, armatūra tiek atbrīvota un kontakti ir atvienoti. Kontrolējot spoles enerģiju un energizāciju, var realizēt mājsaimniecības ķēžu tālvadības un aizsardzības aizsardzību.

Tehniskie parametri

Galvenie mājsaimniecības maiņstrāvas kontaktoru tehniskie parametri ietver nominālo spriegumu, novērtēto strāvu, nominālo frekvenci, savienošanas un pārrāvuma spēju un tā tālāk. Šo parametru izvēle jānosaka atbilstoši faktiskajai mājsaimniecības ķēdes situācijai, lai nodrošinātu normālu kontaktora izmantošanu un drošu izmantošanu.

Nominālais spriegums: attiecas uz sprieguma līmeni, kad kontaktors darbojas normāli.

Nominālā strāva: attiecas uz maksimālo strāvu, kuru kontaktors var izturēt ilgu laiku zem nominālā sprieguma.

Nominālā frekvence: barošanas avota biežums, kad kontaktors darbojas normāli.

Savienojuma un pārrāvuma jauda: maksimālā strāva, ko kontaktors var ticami savienot un sadalīties noteiktos apstākļos.
