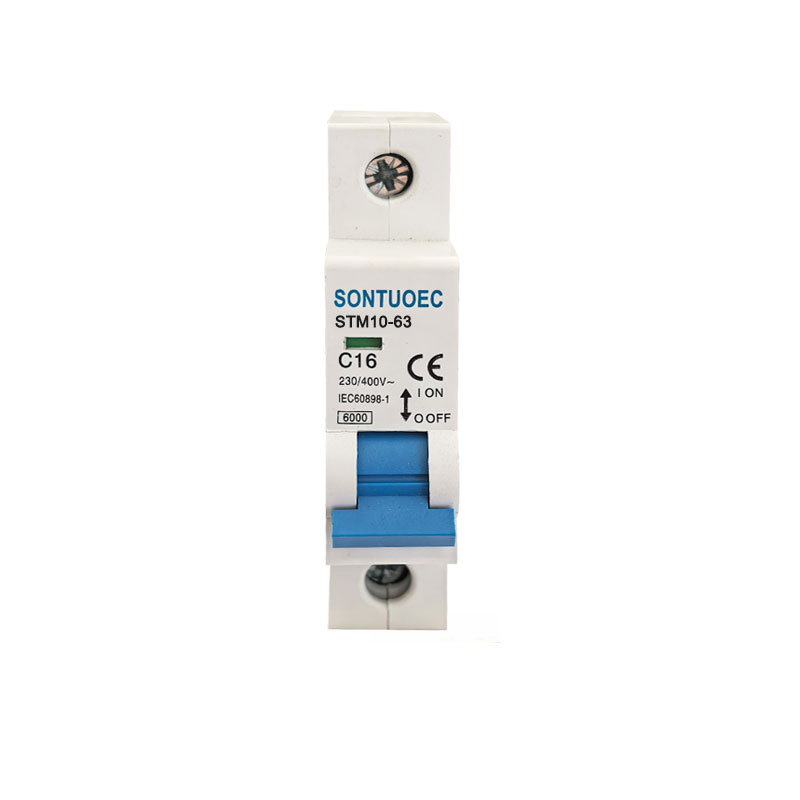

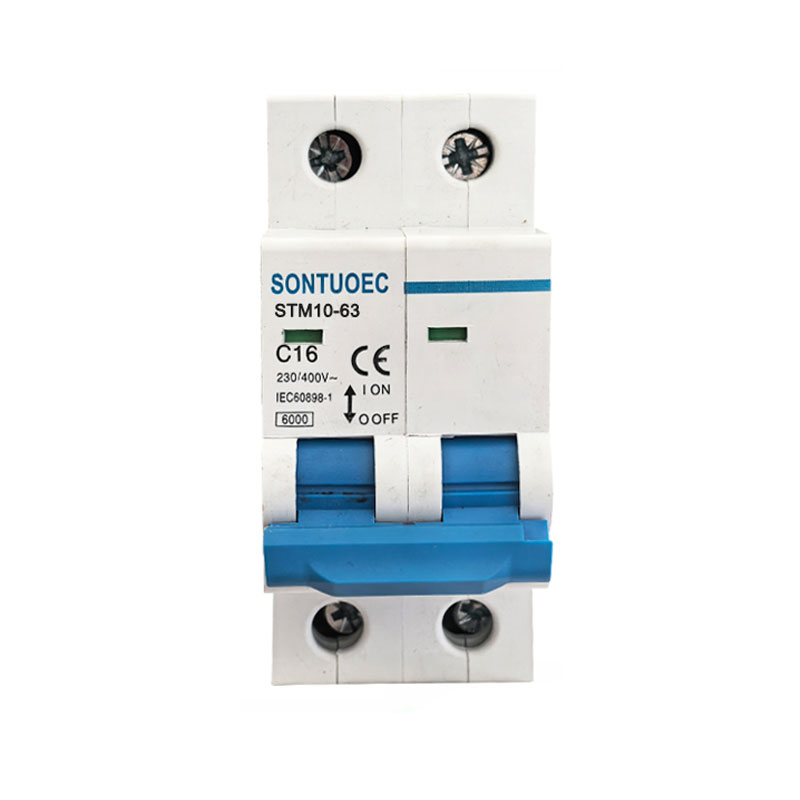

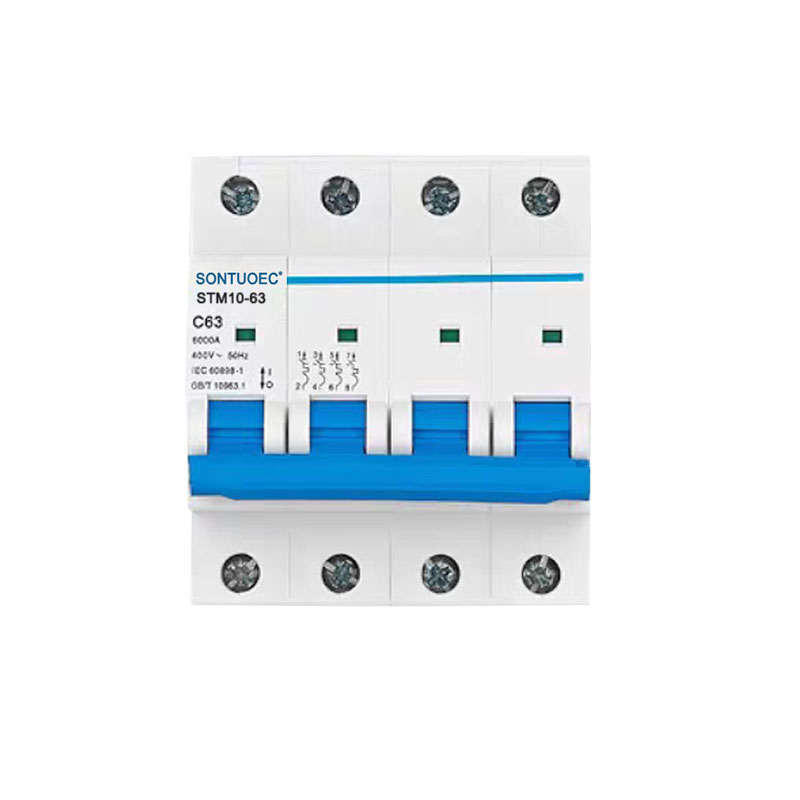

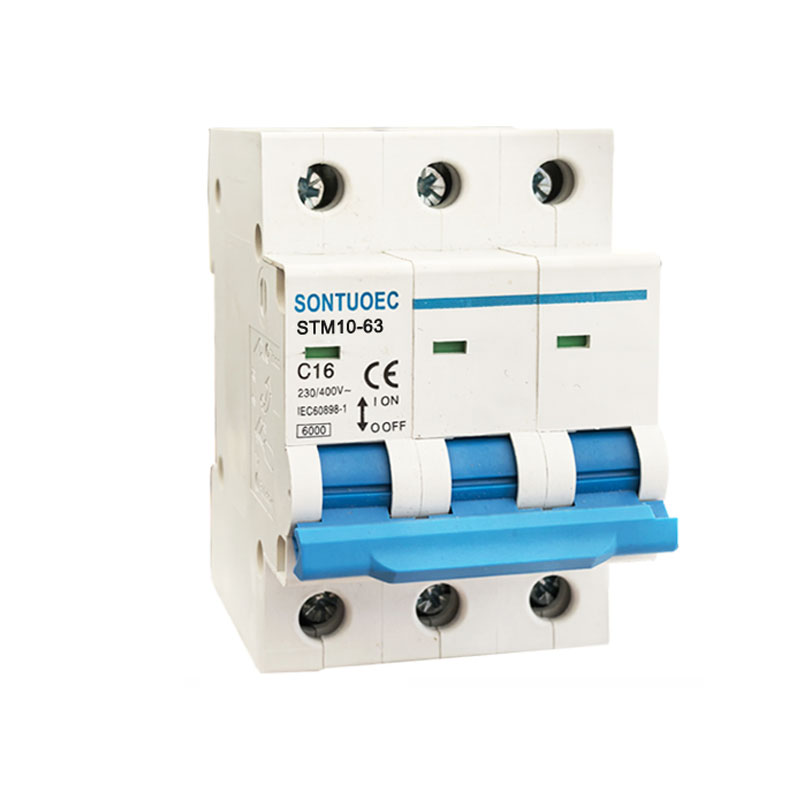

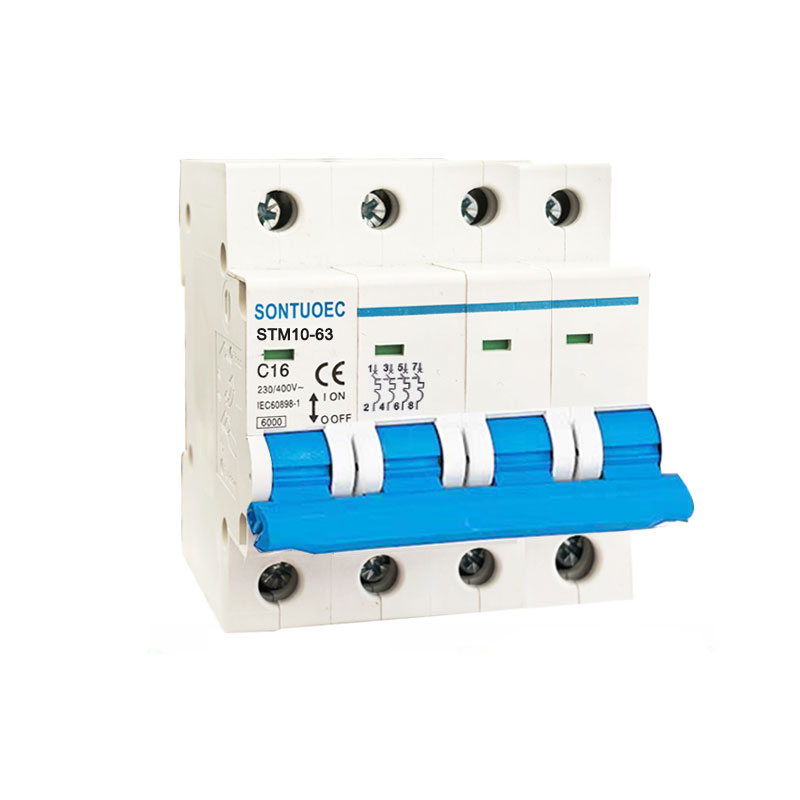

Rūpnīcas tiešā pārdošana MCB Stm10-63 sērijas 6ka miniatūras ķēdes pārtraucējs

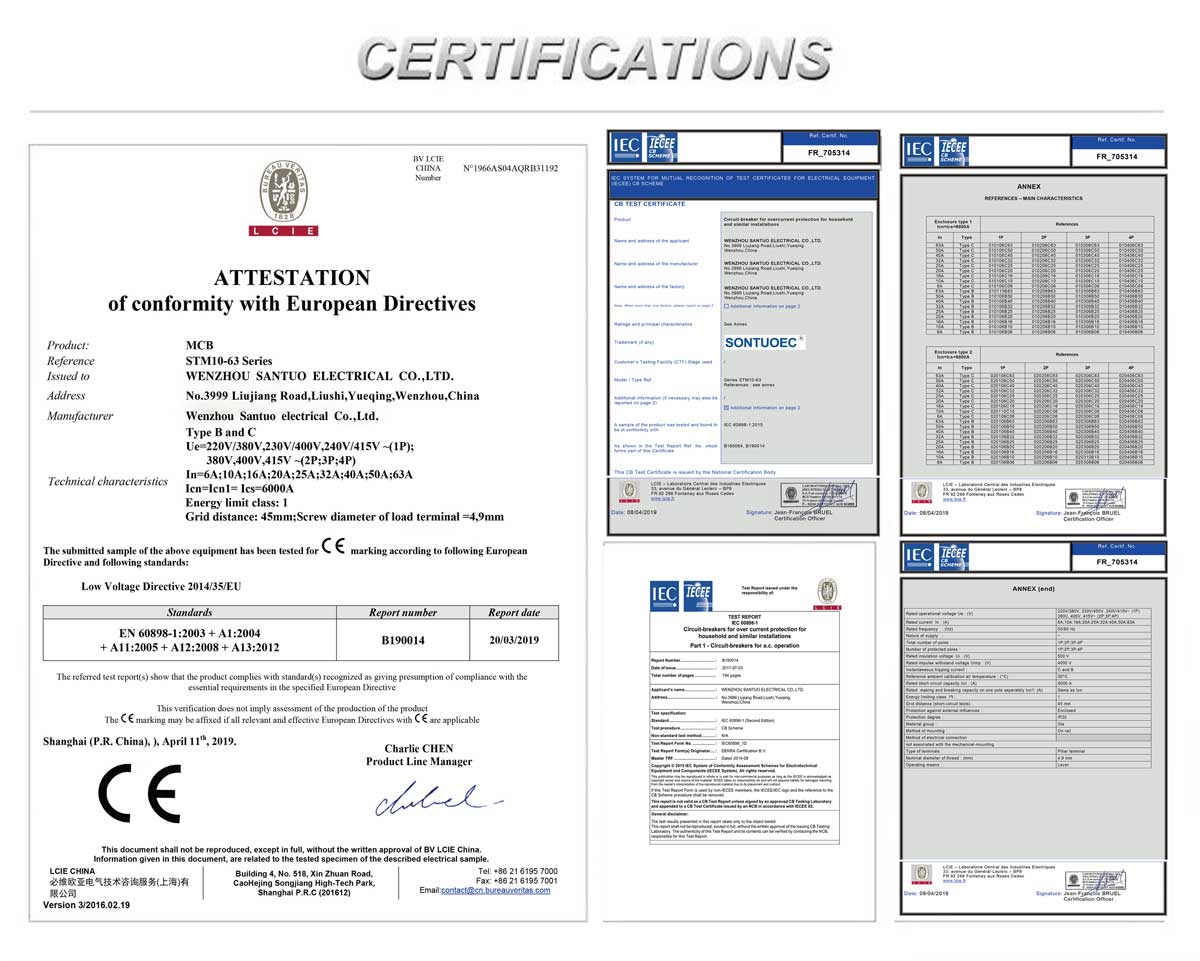

SONTUOEC ir viens no Ķīnas piegādātājiem/ražotājiem, kas specializējas dažādu mazu elektroierīču ražošanā STM10-63 sērijas miniatūrajiem automātiskajiem slēdžiem ar augstu pārrāvumu, ir uzlabota struktūra, uzticama veiktspēja, augsta pārrāvuma jauda, elegants izskats, un tā apvalks un detaļas ir izgatavotas no materiāla ar triecienizturību, spēcīgu liesmas slāpētāju. Tas ir piemērots barošanas sistēmai ar 50 vai 60 frekvencēm, Ue 400 V un zemāku, Ui 63A un zemāku. Tas atbilst standartiem IEC60898.1 un GB10963.1.

Modelis:STM10-63

Nosūtīt pieprasījumu

Produkta apraksts

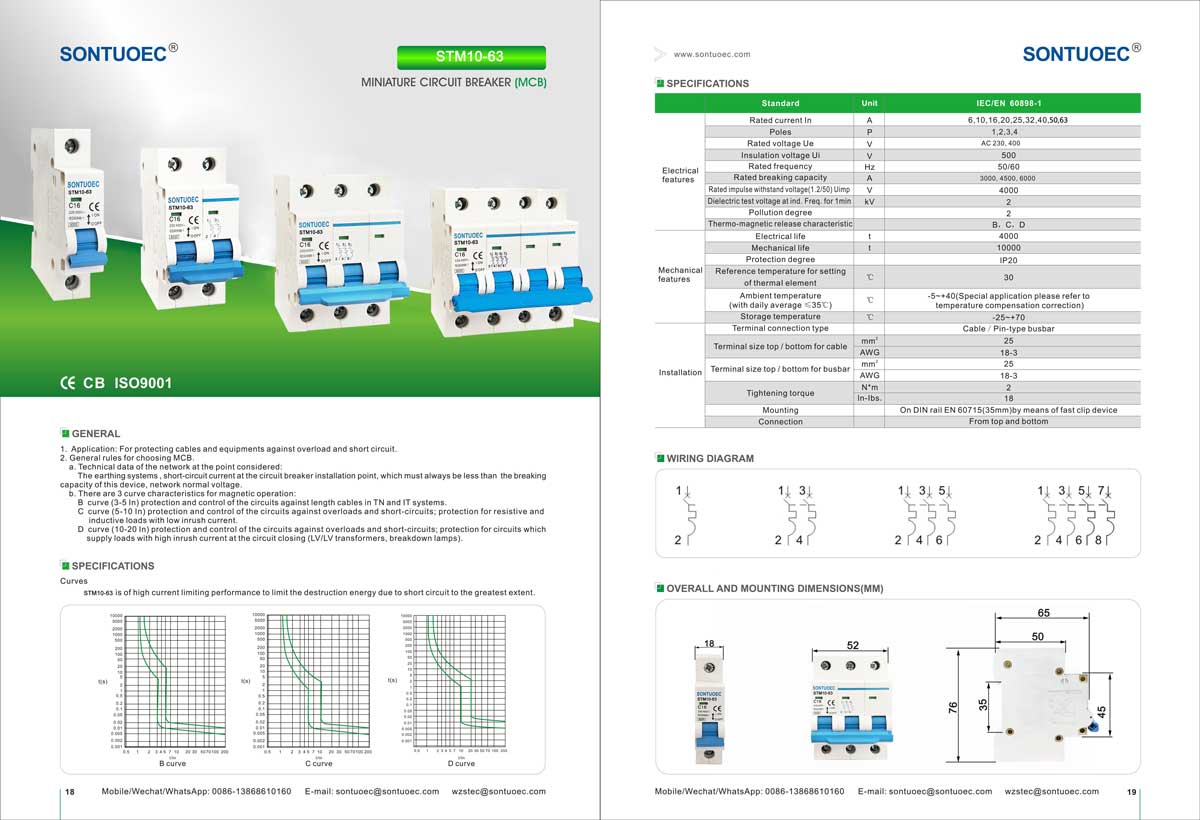

SPECIFIKĀCIJAS:

	Standarta		IEC/EN 60898-1
Elektriskās	Nominālā strāva In	A	1,2,4,6,10,16,20,25,32,40,50,63A
funkcijas	Poļi	P	1,2,3,4
	Nominālais spriegums Ue	V	AC 230, 400
	Izolācijas spriegums Ui	V	500
	Nominālā frekvence	Hz	50/60
	Nominālā pārrāvuma jauda	A	3000, 4500, 6000
	Nominālais impulsa izturības spriegums (1,2/50) Uimp	V	4000
	Dielektriskā testa spriegums pie ind.Freq.uz 1 min	Kv	2
	Piesārņojuma pakāpe		2
	Termomagnētiskās atbrīvošanas raksturlielums		B, C, D
Mehāniski	Elektriskais mūžs	t	4000
funkcijas	Mehāniskais mūžs	t	10000
	Aizsardzības pakāpe		IP20
	Iestatīšanas atskaites temperatūra	ºC	30
	no siltuma elementa	ºC	30
	Apkārtējās vides temperatūra	ºC	-5~+40 (Īpašs pieteikums, lūdzu, skatiet
	(ar dienas vidējo temperatūru ≤35ºC)	ºC	temperatūras kompensācijas korekcija)
	Uzglabāšanas temperatūra	ºC	-25~+70

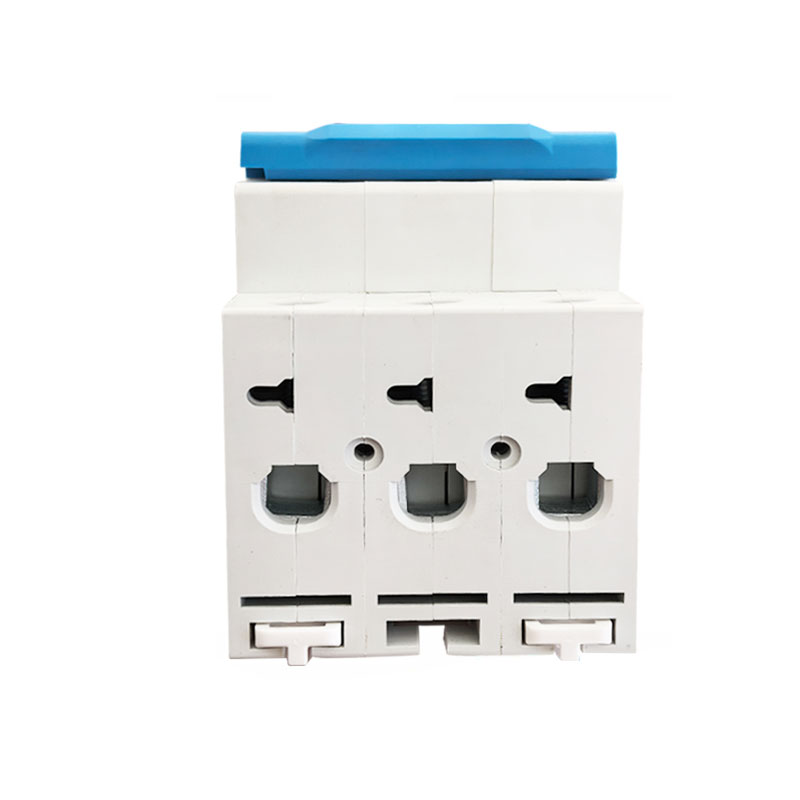

Uzstādīšana	Termināla savienojuma veids		Kabeļa/Tapu tipa kopne
	Termināla izmērs augšā/apakšā kabelim	mm2	25
	Termināla izmērs augšā/apakšā kabelim	AWG	18. marts
	Termiskā izmēra augšdaļa/apakša kopnei	mm2	25
	Termiskā izmēra augšdaļa/apakša kopnei	AWG	18. marts
	Pievilkšanas griezes moments	N*m	2
	Pievilkšanas griezes moments	In-lbs	18
	Montāža		uz DIN sliedes EN 60715(35mm), izmantojot ātrās klipšu ierīci
	Savienojums		No augšas un apakšas

STM10-63 miniatūras ķēdes pārtraucēja galvenās funkcijas

1. Aizsardzība pret pārslodzi: ja strāva ķēdē pārsniedz MCB nominālo vērtību, STM10-63 miniatūrais ķēdes pārtraucējs noteiktā laika periodā automātiski pārtrauks ķēdi, lai novērstu ķēdes un aprīkojuma pārkaršanu.

2. Aizsardzība pret īssavienojumu: kad ķēdē notiek īssavienojums, STM10-63 miniatūrais ķēdes pārtraucējs nekavējoties pārtrauks ķēdi, lai īssavienojuma strāva nesabojātu ķēdi un aprīkojumu.

3. Aizsardzība pret noplūdi (dažiem MCB ir šī funkcija): MCB ar aizsardzību pret noplūdēm, ja ķēdē ir noplūde, STM10-63 miniatūrais ķēdes pārtraucējs ātri pārtrauks ķēdi, lai aizsargātu personīgo drošību.

MCB darbības princips

MCB iekšpusē parasti ir termiski magnētisks vai elektronisks izslēgšanas detektors, ko izmanto, lai noteiktu strāvas izmaiņas ķēdē. Ja strāva ir neparasta, uzbrucējs iedarbina MCB izslēgšanas mehānismu, izraisot STM10-63 miniatūru ķēdes pārtraucēju, kas ātri pārtrauc ķēdi.

1. Termomagnētiskais uzbrucējs: tas izmanto siltumu, kas rodas, strāvai ejot cauri vadītājam, lai izraisītu atvienošanu. Ja strāva ir pārāk liela, vadītājs uzsilst, izraisot bimetāla saliekšanos termiskā magnētiskā uztvērēja iekšpusē, tādējādi iedarbinot atslēgšanas mehānismu.

2. Elektroniskais uzbrucējs: tas izmanto elektroniskus komponentus, lai noteiktu pašreizējās izmaiņas un kontrolētu izslēgšanas mehānisma darbību. Kad tiek konstatēta nenormāla strāva, elektroniskais uzbrucējs nosūta signālu uz izslēgšanas mehānismu, lai pārtrauktu ķēdi.

MCB piemērošanas scenāriji

MCB plaši izmanto elektriskajās sistēmās dzīvojamos, tirdzniecības un rūpniecības rajonos, lai aizsargātu ķēdes un iekārtas no bojājumiem, ko izraisa neparastas strāvas. Tos parasti uzstāda sadales kārbās, sadales paneļos vai vadības skapjos un izmanto kā ķēdes galveno slēdzi vai atzarojuma slēdzi.

MCB izvēle un uzstādīšana

1. Atlase: izvēloties MCB, jāņem vērā tādi faktori kā ķēdes nominālā strāva, sprieguma līmenis, aizsardzības raksturlielumi un tas, vai ir nepieciešama aizsardzība pret noplūdēm. Ir arī svarīgi nodrošināt, lai izvēlētais STM10-63 miniatūras slēdža slēdža atbilstu vietējiem elektrodrošības standartiem un noteikumiem.

2. Uzstādīšana: STM10-63 miniatūrie strāvas slēdži jāuzstāda sausā, vēdināmā vidē, kurā nav kodīgu gāzu, un jānodrošina, lai tie būtu pareizi un droši pievienoti. Uzstādīšanas laikā jāievēro attiecīgie elektrodrošības noteikumi un ekspluatācijas procedūras.

FAQ

Q1. Kā jūsu rūpnīca veic kvalitātes kontroli?

A. Visi produkti tiks 100% pārbaudīti pirms nosūtīšanas.

Q2. Vai esat ražotājs vai tirdzniecības uzņēmums?

A. Mēs esam ražotājs ar vairāk nekā 20 gadu pieredzi, un mēs varam garantēt, ka mūsu cena ir tieša, ļoti lēta un konkurētspējīga.

Q3. Kādi maksāšanas noteikumi ir pieejami?

A. Mēs pieņemam TT, 30% depozītu un 70% atlikumu pret BL kopiju.

Q4. Kā ir piegādes laiks?

A. Parasti ražošanai būs nepieciešamas aptuveni 25 dienas.

Q5. Pastāstiet man iepakojuma standartu?

A. Parasti tās ir kartona kārbas, taču mēs varam arī iepakot to atbilstoši jūsu prasībām.
