Elektriskās ķēdes pārtraucējs

Elektriskā ķēdes pārtraucējs ir komutācijas ierīce, kas var pārvadāt un salauzt strāvu normālos vai patoloģiskos ķēdes apstākļos. Tās galvenā funkcija ir aizsargāt ķēdi no bojājumiem, ko izraisa pārslodzes, īssavienojums un citi patoloģiski apstākļi, lai nodrošinātu drošu un stabilu energosistēmas darbību. Kad ķēdē rodas pārslodze, īssavienojums un citi defekti, elektriskā ķēdes pārtraucējs var ātri nogriezt strāvu, novērst kļūmes paplašināšanos un aizsargāt aprīkojumu un personīgo drošību.

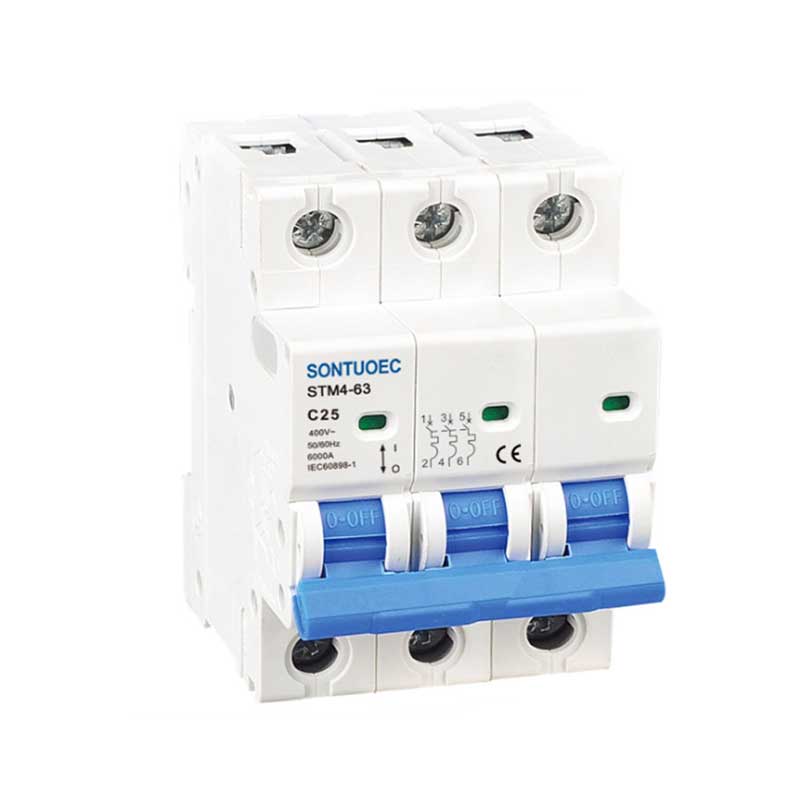

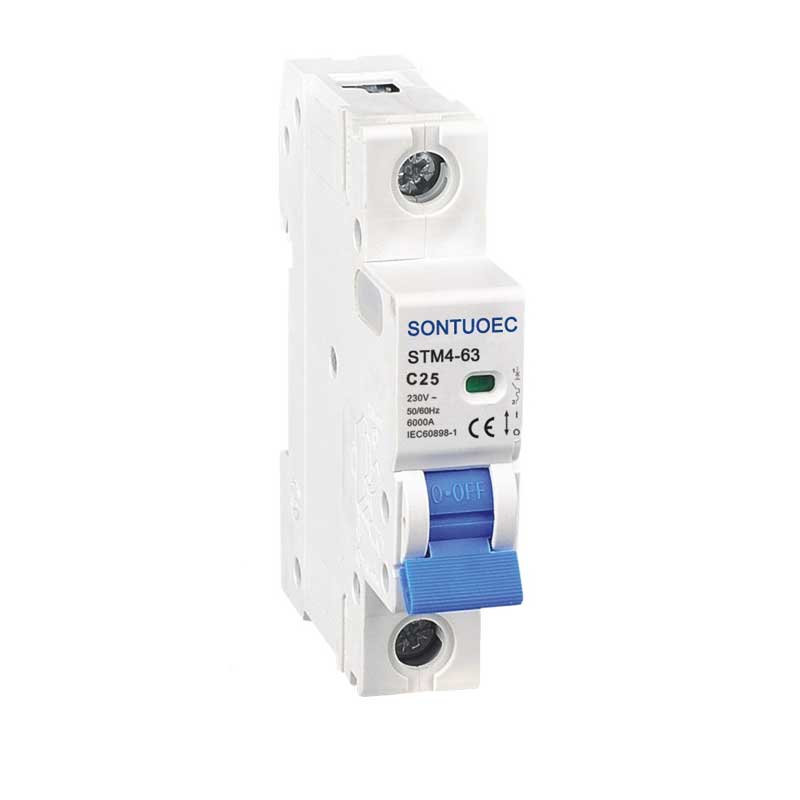

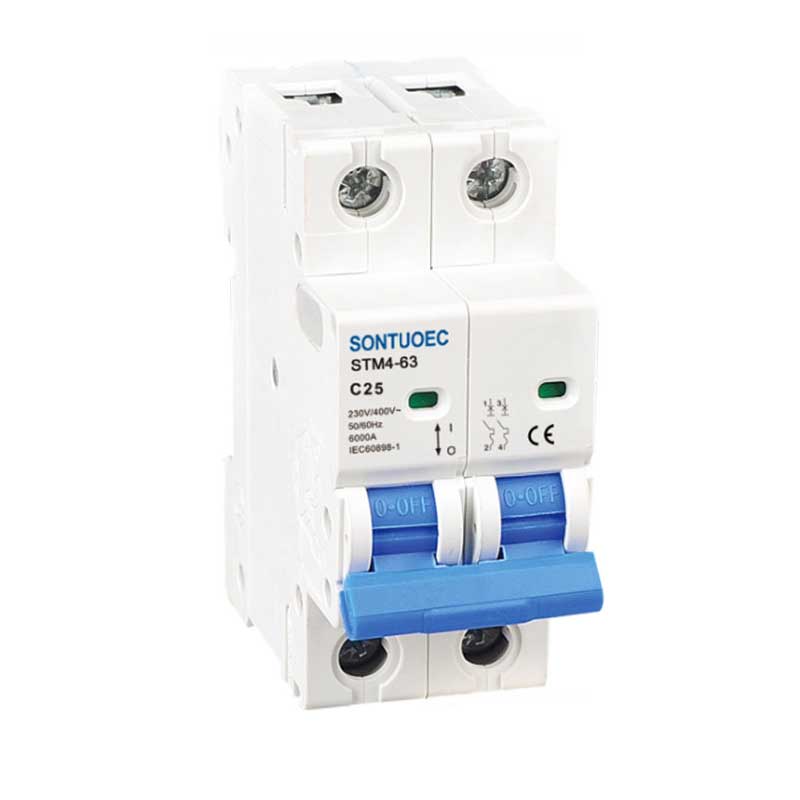

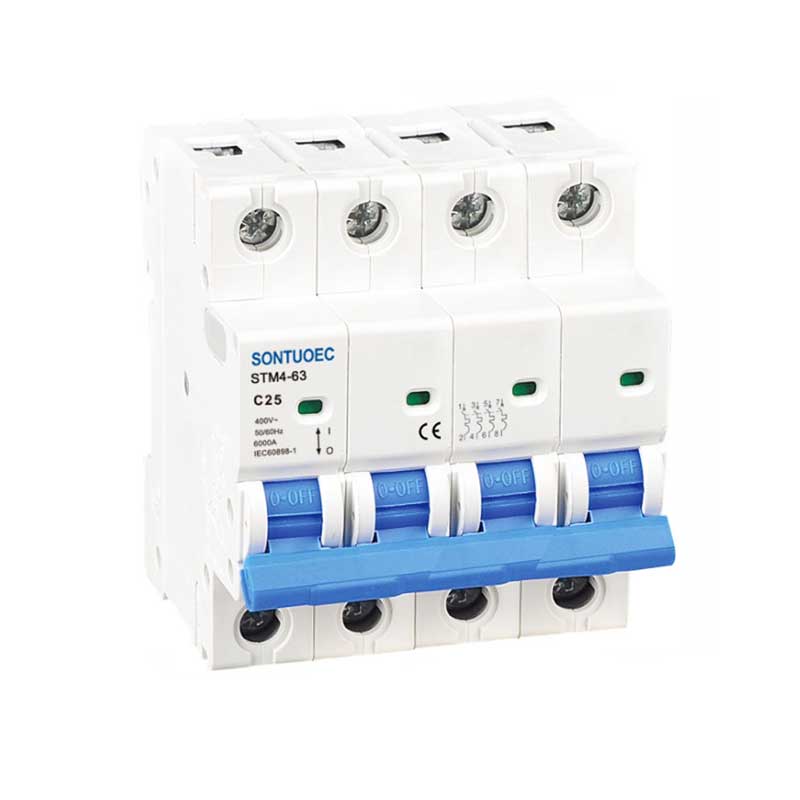

Modelis:STM4-63

Nosūtīt pieprasījumu

Produkta apraksts

Veidot	STM4-63
Standarta	IEC60898-1
Polis	1p, 2p, 3p, 4p
Īssavienojuma pārrāvuma spēja	3Ka, 4.5Ka, 6Ka
Novērtēts Strāva (iekšā)	1,2,4,610,16,20,25,32,40,50,63a
Novērtēts Spriegums (un)	AC230 (240)/400 (415) V
Novērtēts Biežums	50/60Hz
Paklupšanas līkne	B, C, D
Magnētisks izlaidums	Bārts līkne: no 3 collām līdz 5 collas
	C līkne: starp 5 collām līdz 10 collām
	D līkne: no 10 collām līdz 14 collām
Elektromehānisks izturība	pāri 6000 ciklu

Darbības princips

Elektrisko ķēdes pārtraucēju darba princips ir balstīts uz elektromagnētiskās indukcijas un mehāniskās pārraides principiem. Kad strāva ķēdē pārsniedz nominālo vērtību, termiskais elements ķēdes pārtraucēja iekšpusē sildīs un radīs bimetāla deformāciju, vai arī elektromagnēts radīs pietiekami daudz sūkšanas, lai atvienošanas mehānismu darbotu, tādējādi nogriežot ķēdi. Turklāt ķēdes pārtraucējam ir arī loka dzēšanas ierīce, kas var efektīvi nodzēst loka, kas ģenerēta, salaužot strāvu un neļaujot lokam kaitēt aprīkojumam un personālam.

Galvenās sastāvdaļas

Elektriskās ķēdes pārtraucējs parasti sastāv no kontaktu sistēmas, loka dzēšanas sistēmas, darbības mehānisma, uzbrucēja, apvalka un tā tālāk. Kontakta sistēma tiek izmantota, lai savienotu un atvienotu ķēdes pārtraucēju; Loka dzēšanas sistēma tiek izmantota, lai nodzēstu loku, kas izveidots, salaužot strāvu; Darbības mehānisms tiek izmantots, lai realizētu ķēdes pārtraucēja manuālo vai automātisko darbību; Tripper ir tā daļa, kas izraisa ķēdes pārtraucēja darbību atbilstoši vainas situācijai ķēdē; Apvalku izmanto, lai aizsargātu ķēdes pārtraucēja iekšējo struktūru un novērstu ārēju iejaukšanos.
