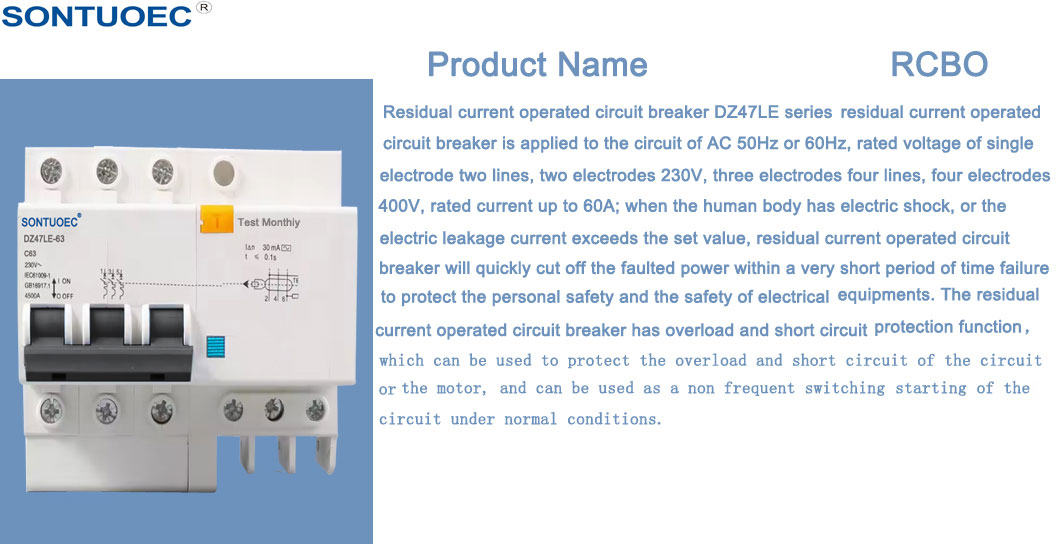

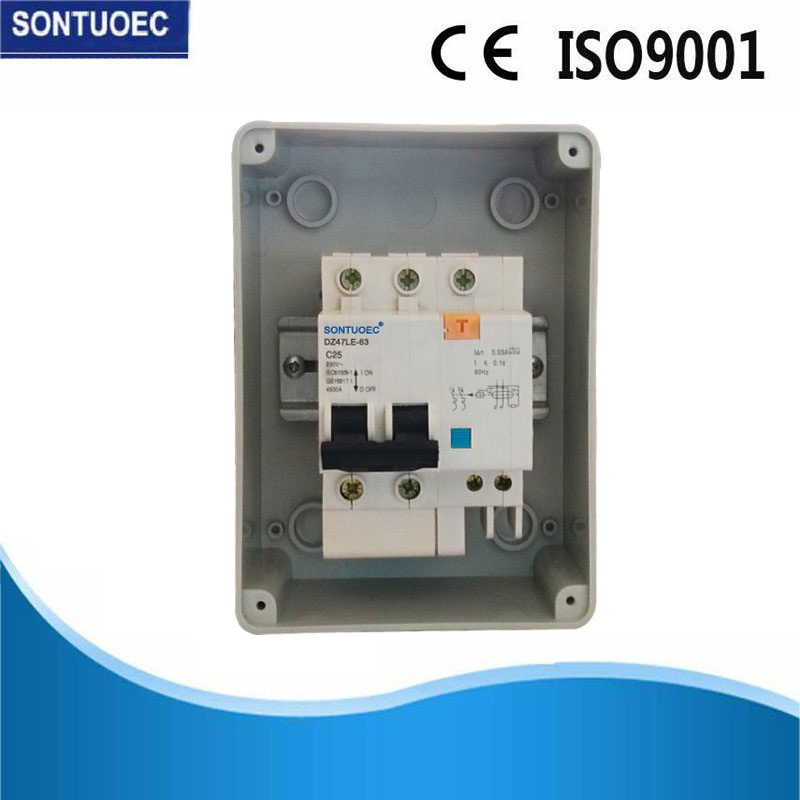

Dz47le-63 sērijas vienotā izskata izmēra ķēdes pārtraucējs RCBO

1.RCBO galvenokārt tiek izmantots 50 Hz (60 Hz) maiņstrāvas, nominālā sprieguma 230/400 V, nominālās strāvas no 6 A līdz 63 A zemsprieguma spaiļu sadales sistēmā. RCBO ir vienāds ar MCB+RCD funkciju; To izmanto aizsardzībai pret elektrošoku un cilvēku netiešo kontaktu aizsardzību, elektrisko iekārtu aizsardzībai, kad cilvēka ķermenis pieskaras elektrībai vai elektrotīkla noplūdes strāva pārsniedz noteikto vērtību, kā arī aizsardzībai pret pārslodzi un īssavienojumu; Tas var būt arī nefrekvences operators ķēdē, ko plaši izmanto dzīvojamajā un komerciālajā rajonā. Tas atbilst standartam IEC61009-1. 2. MCB tiek izmantots AC50/60 Hz, nominālais spriegums 230 V3, 4 polu 400 V, nominālā strāva līdz 63 A aizsardzībai pret pārslodzi un īssavienojumiem, kā arī neregulārai pārslēgšanai parastos gadījumos. To plaši izmanto rūpniecībā, komerciālā un mājsaimniecībā. Šis produkts atbilst standartam IEC608. 3.RCCB atbilst IEC61008 standartiem.Tā var nekavējoties atslēgt bojājuma ķēdi trieciena riska vai maģistrāles zemes noplūdes gadījumā. Tādējādi tas ir piemērots, lai izvairītos no trieciena riska un ugunsgrēka, ko izraisa zemes noplūde. To var izmantot ķēdēs līdz vienas fāzes 240 V, trīsfāzu 415 V, 50 z vai 50 z.

Modelis:DZ47LE-63

Nosūtīt pieprasījumu

Produkta apraksts

Specifikācijas:

RCBO

	Standarta	Vienība	IEC/EN 61009-1
Elektriskās	Režīms		Elektroniskais tips
funkcijas	Tips (noteiktā zemes noplūdes viļņu forma)		A, AC
	Termomagnētiskās atbrīvošanas raksturlielums		B, C, D
	Nominālā strāva ln	A	6,10,16,20,25,32,40,63
	Poļi	P	1P+N, 3P+N
	Nominālais spriegums Ue	V	AC 230, 400
	Nominālā jutība I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Nominālā atlikuma izgatavošanas un pārraušanas jauda l△m	A	500
	Nominālā īssavienojuma jauda Icn	A	6000
	Pārtraukuma laiks zem I△n	S	≤0,1
	Nominālā frekvence	Hz	50/60
	Nominālais impulsa noturības spriegums (1,2/50) Uimp	V	4000
	Dielektriskā testa spriegums pie ind. Freq 1 min	kV	2
	Izolācijas spriegums Ui	V	250
	Piesārņojuma pakāpe		2
Mehāniskās īpašības	Elektriskais mūžs		4000
	Mehāniskais mūžs		10000
	Bojājuma strāvas indikators		JĀ
	Aizsardzības pakāpe		IP20
	Apkārtējās vides temperatūra	ºC	-5~+40 (Speciālo pieteikumu, lūdzu, skatiet
	(ar dienas vidējo ≤35ºC)	ºC	temperatūras kompensācijas korekcija)
	Uzglabāšanas temperatūra	ºC	-25~+70
Uzstādīšana	Termināla savienojuma veids		Kabeļa/Kapveida kopne/U veida kopne
	Termināļa izmērs augšā/apakšā kabelim	mm2	25
	Termināļa izmērs augšā/apakšā kabelim	AWG	5. decembris 18
	Termināla izmērs augšā/apakšā kopnei	mm2	25
	Termināla izmērs augšā/apakšā kopnei	AWG	3. decembris 18

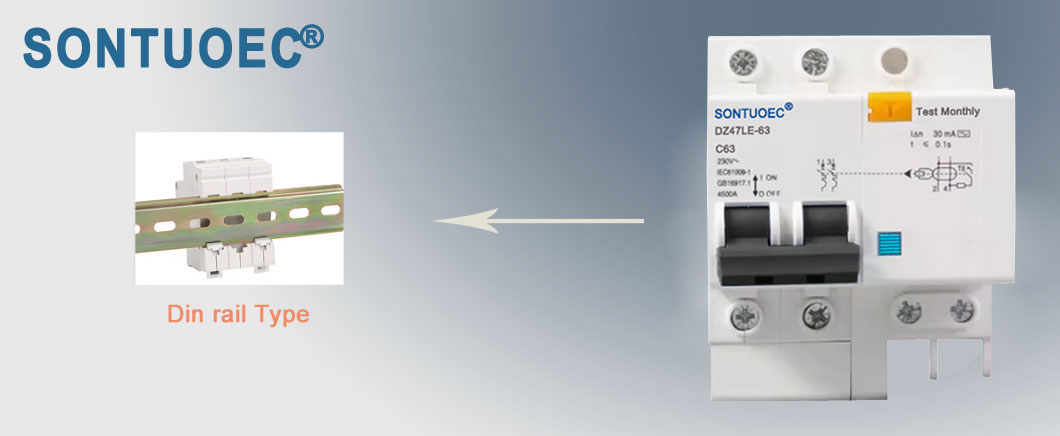

	Montāža		Uz DIN sliedes EN 60715(35mm) ar ātrās klipšu ierīces palīdzību
	Savienojums		No augšas

Produkta apskats:

1. Nodrošiniet aizsardzību pret zemējuma defektu/noplūdes strāvu un izolācijas funkciju

2. Augsta īssavienojuma strāvas izturība3. Piemērojams spaiļu un tapu/dakšu tipa kopņu savienojumam

5. Automātiski atvienojiet ķēdi, kad rodas zemes defekts/noplūdes strāva un pārsniedz nominālo jutību.

6. Neatkarīgi no barošanas avota un līnijas sprieguma un bez ārējiem traucējumiem, sprieguma svārstībām.

MCB

Modelis	MCB
Standarta	IEC60898-1
Pole	1P,2P,3P,4P
Paklupšanas līkne	B, C, D
Nominālā īssavienojuma jauda (Icn)	3KA,4.5KA,6KA,10KA
Nominālā strāva (in)	1,2,4,6,10,16,20,25,32,40,50,63A
Nominālais spriegums (Un)	AC230(240)/400(415)V
Magnētiskie izlaidumi	B līkne: no 3 līdz 5 collām
	B līkne: no 3 līdz 5 collām
	C līkne: starp 5 un 10 collas
	C līkne: starp 5 un 10 collas
	D līkne: no 10 līdz 14 collām
	D līkne: no 10 līdz 14 collām
Elektromehāniskā izturība	vairāk nekā 6000 cikliemC

RCCB


	Standarta	Vienība	IEC/EN 61008-1
Elektriskās	Tips (noteiktā zemes noplūdes viļņu forma)		AC, A
Funkcija	Nominālā strāva In	A	16,25,32,40,63
	Poļi	P	2,4
	Nominālais spriegums Ue	V	230/400
	Nominālā jutība I n	A	0,01,0,03,0,1,0,3
	Izolācijas spriegums Ui	V	500
	Nominālā atlikumu veidošana un	A	630
	laušanas spēja I m
	Īsslēguma strāva I c	A	4500/6000
	SCPD drošinātājs	A	6000
	Pārtraukuma laiks zem I n	s	<0.1
	Nominālā frekvence	Hz	50/60
	Piesārņojuma pakāpe		2
MehānikaI	Elektriskais mūžs	t	4000
funkcijas	MehānikaI Dzīve	t	20000
	Bojājuma strāvas indikators		Jā
	Aizsardzības pakāpe		IP20
	Apkārtējās vides temperatūra	C	No -25C līdz 40C
	(ar dienas vidējo 35)
	Uzglabāšanas temperatūra	C	No -25C līdz 70C
