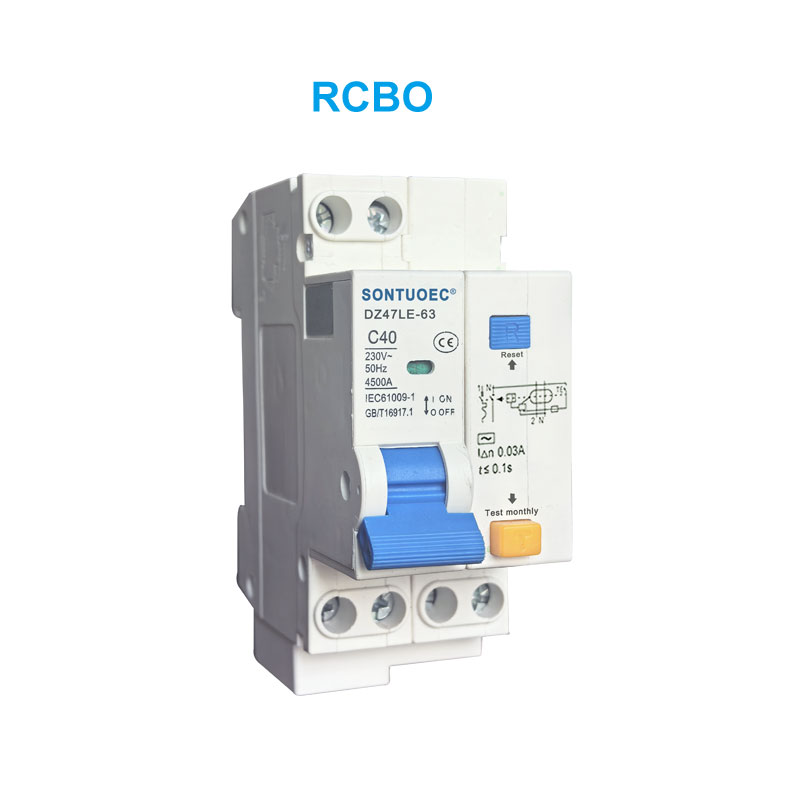

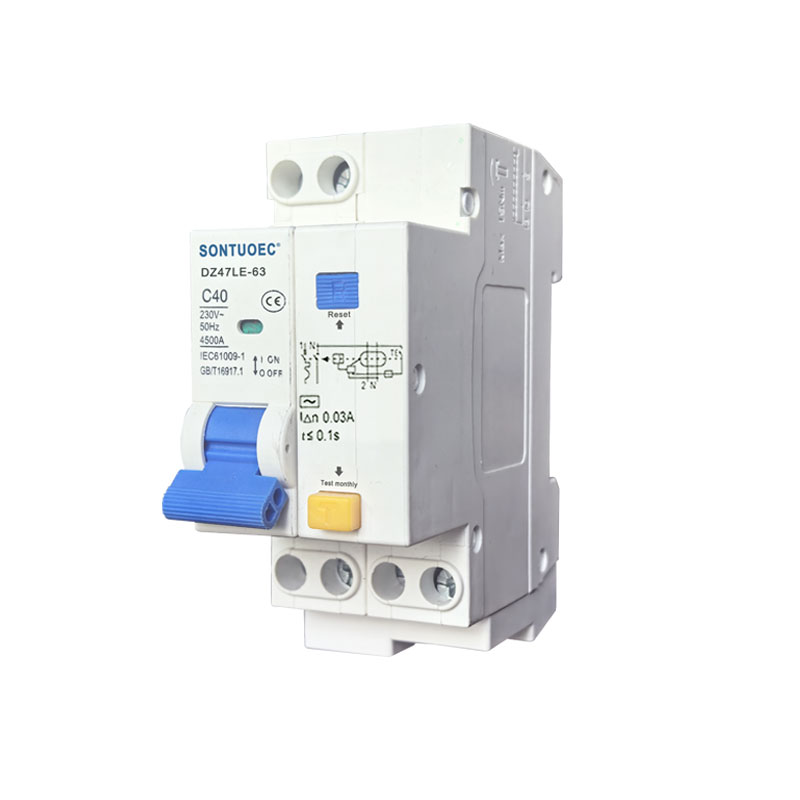

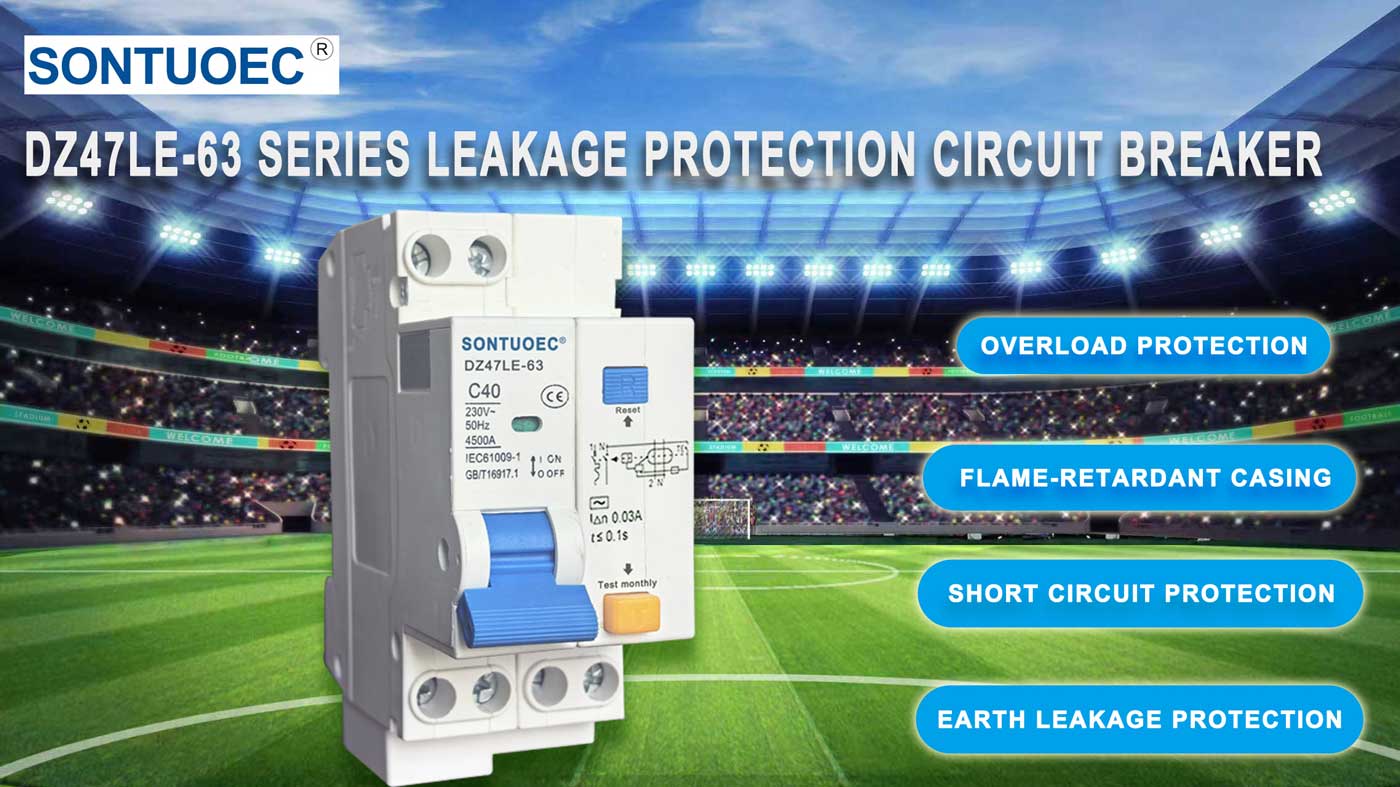

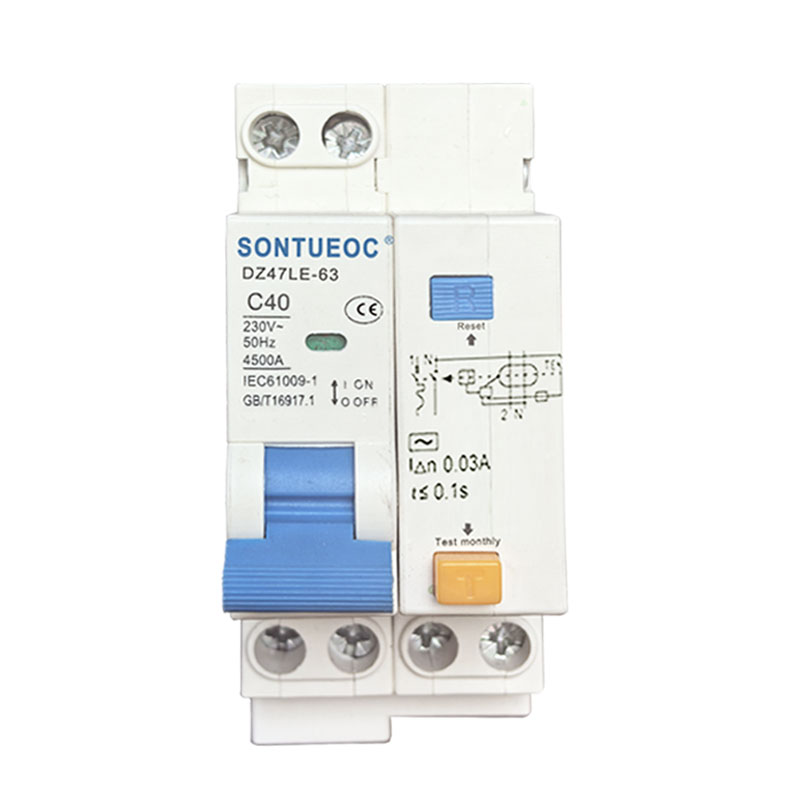

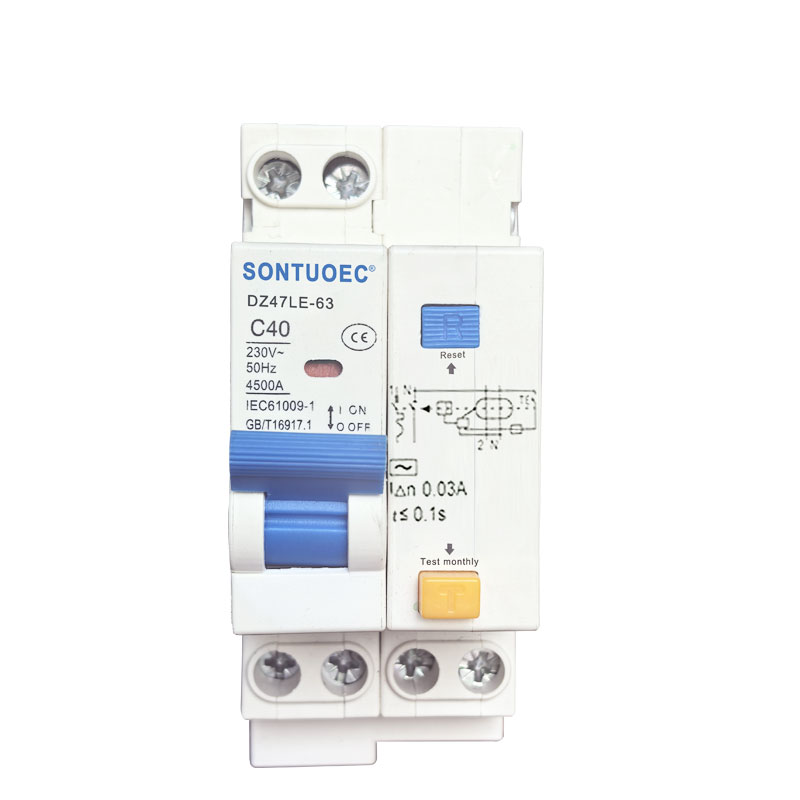

Dz47le-63 RCBO sērijas noplūdes strāvas ķēdes pārtraucējs

SONTUOEC ir viens no Ķīnas piegādātājiem/ražotājiem, kas specializējas dažādu mazu elektroierīču ražošanā. DZ47LE piemērojams līnijai AC 50/60Hz nominālais sprieguma 230V vienpola divu vadu, 2 polu vadu vai 3 polu 40 V. 4 polu un nominālā strāva līdz 63 A. Tas var aizsargāt vadu un motoru no pārslodzes un īssavienojuma To var arī izmantot reti līnijas pārveidošanai un retai motora iedarbināšanai. Tas atbilst IEC61009.1 standartiem.

Modelis:DZ47LE-63

Nosūtīt pieprasījumu

Produkta apraksts

Tehniskie parametri:

Nominālais spriegums (V)	Case Inm(A) nominālā strāva	Poļi	Neitrāla	Nominālā CurrentIn(A)	Nominālā īssavienojuma pārtraukuma jauda Icu (KA)		Nominālā strāvas noplūde Pārrāvuma strāva	Nominālā strāva nepārraušanas strāva (mA)
Nominālais spriegums (V)	Case Inm(A) nominālā strāva	Poļi	Linel	Nominālā CurrentIn(A)	Breaking Capacity Icu (KA)	COS	(mA))	Nominālā strāva nepārraušanas strāva (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE noplūdes strāvas darbināms ķēdes pārtraucējs ar aizsardzību pret pārstrāvu (elektronisks):

1. Pieteikums

Personāls un ugunsdrošība

Kabeļu un līniju aizsardzība pret pārslodzi un īssavienojumiem

2. Vispārīgi noteikumi RCBO izvēlei:

a.Nominālā atlikušā darba strāva

In ≤ 30 mA: papildu aizsardzība tieša kontakta gadījumā In ≤ 300 mA: profilaktiska ugunsdrošība zemējuma defekta strāvu gadījumā

b.Tripošanas klase

Maiņstrāvas klase - Atslēgšana tiek nodrošināta sinusoidālām, maiņstrāvām, neatkarīgi no tā, vai tās tiek ātri pielietotas vai lēnām pieaugušas.

c.Atslēgšanas līkne

C līkne (5-10 In) ķēžu aizsardzība un kontrole pret pārslodzēm un īssavienojumiem; aizsardzība pretestības un induktīvām slodzēm ar zemu ieslēgšanas strāvu.

D līkne (10-14 In) ķēžu aizsardzība un kontrole pret pārslodzēm un īssavienojumiem; aizsardzība ķēdēm, kas piegādā slodzes ar lielu ieslēgšanas strāvu pie ķēdes slēgšanas (LV/LV transformatori, avārijas lampas).
