Disjuntor Circuit Breaker ir sava veida komutācijas ierīce, ko izmanto ķēdes aizsardzībai, kad ir pārslodze, īssavienojums un citas kļūdas ķēdē, tā var ātri nogriezt ķēdi, lai novērstu kļūmes paplašināšanos un sabojāšanu ķēdē. Sakarā ar nelielu izmēru, vieglu svaru, vieglu uzstādīšanu un citām īpašībām, miniatūru ķēdes pārtraucējs tiek plaši izmantots dzīvojamo, komerciālo un rūpniecisko laukos kā gala ierīču aizsardzības elements.

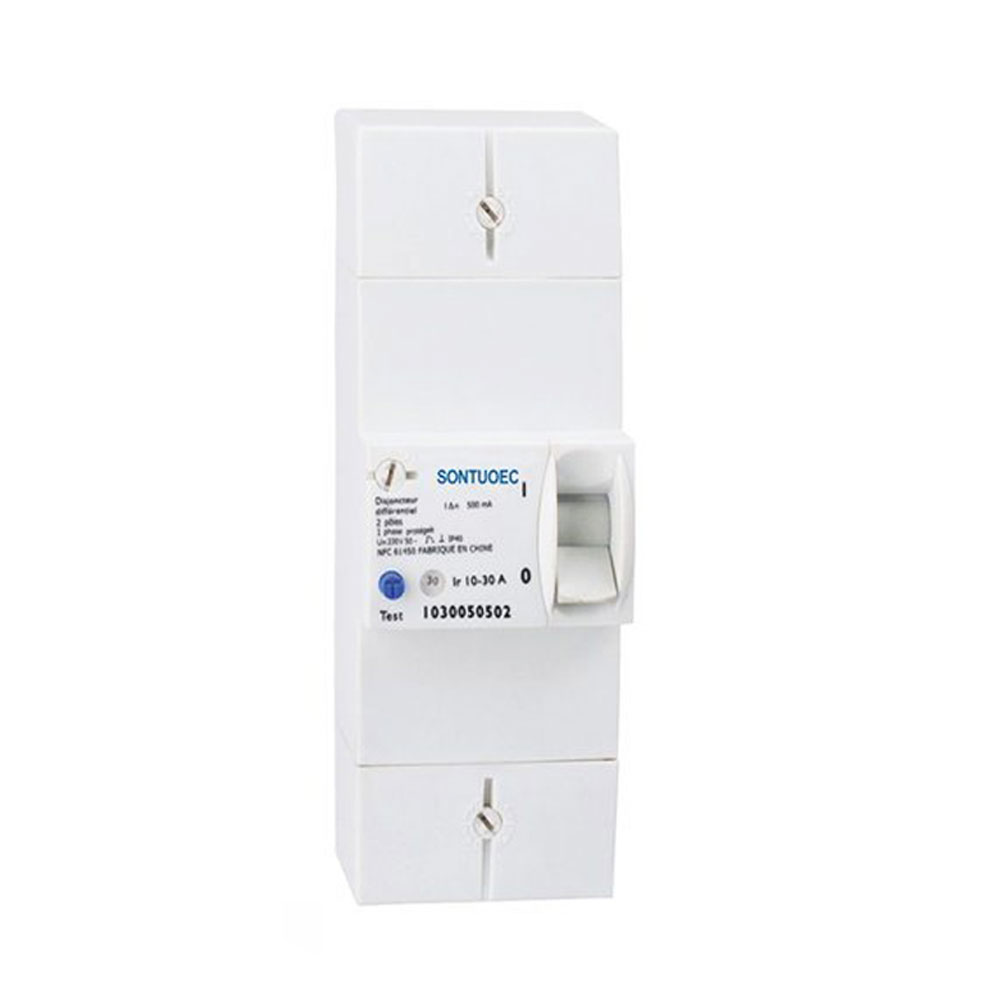

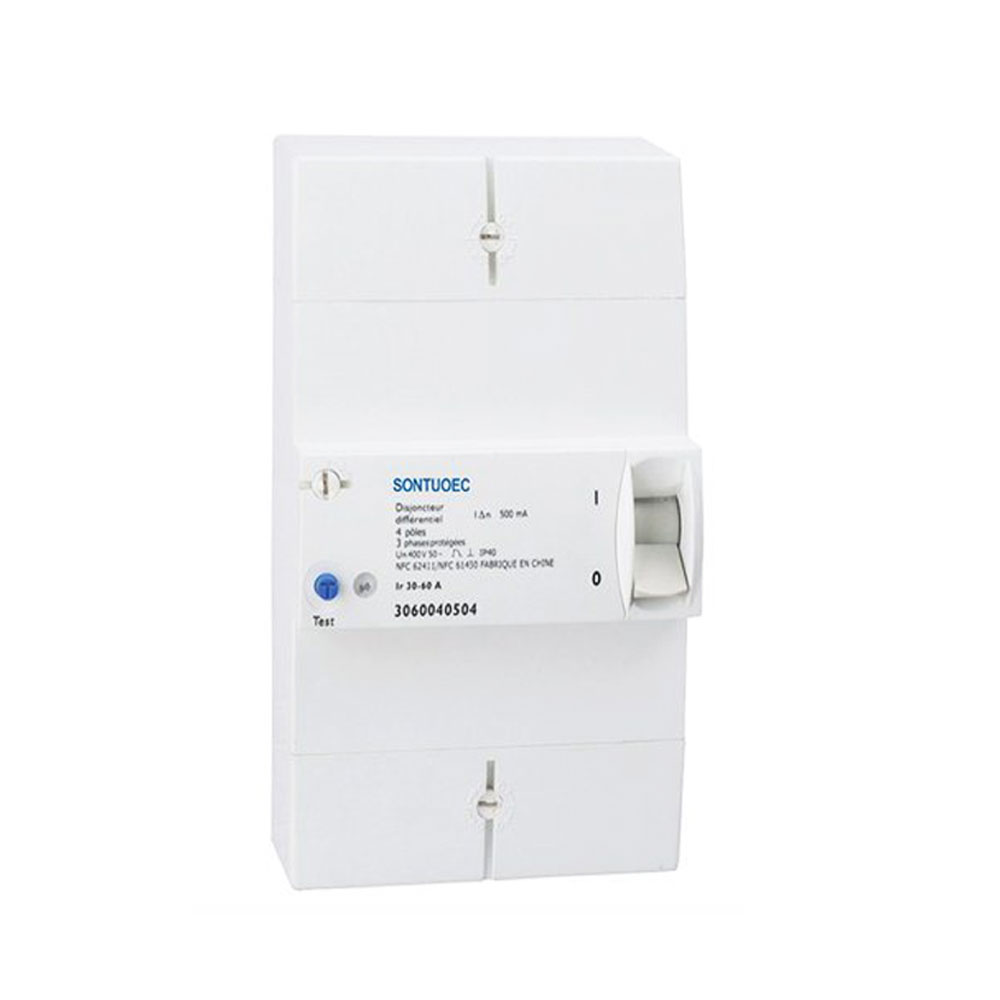

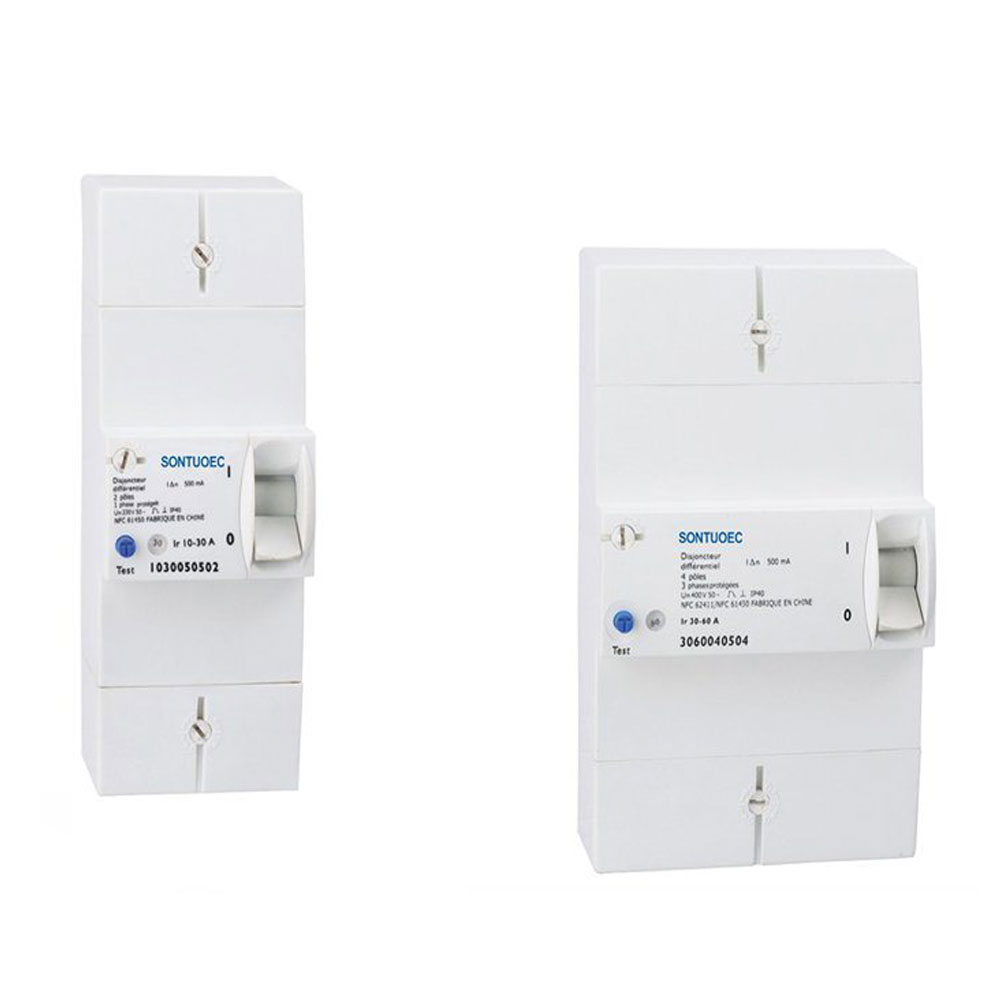

Modelis:STO

Nosūtīt pieprasījumu

Produkta apraksts

Veidot	Sto
Standarta	IEC61009-1, IEC 60947-2
Novērtēta jutība l △ n	300 500 (MA)
Polis	2p, 4p
Nominālā īssavienojuma ietilpība (ICN)	3Ka, 6ka, 8ka
Novērtēta strāva (iekšā)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (strāva regulējama)
Nominālais spriegums (UN)	230/400V
Elektromehāniskā izturība	vairāk nekā 6000 ciklu

Struktūras un darba princips

 Struktūra: Miniatūra ķēdes pārtraucējs parasti sastāv no kontaktu sistēmas, loka dzēšanas ierīces, darbības mehānisma, atvienošanas ierīces un apvalka un citām detaļām. Starp tiem kontakta sistēmu izmanto, lai savienotu un atvienotu ķēdi; Loka dzēšanas ierīce tiek izmantota, lai nodzēstu loku, atvienojot ķēdi, neļaujot lokam nodarīt kaitējumu aprīkojumam un personālam; Darbības mehānisms tiek izmantots, lai darbinātu ķēdes pārtraucēju manuāli vai automātiski; Atlaišanas ierīci izmanto, lai automātiski nogrieztu ķēdi, kad ķēde ir kļūdaina.

 Darba princips: miniatūru ķēdes pārtraucēja darba princips ir balstīts uz strāvas termisko un elektromagnētisko iedarbību. Kad strāva ķēdē pārsniedz novērtēto vērtību, bimetāls būs saliekts un novirzīts ar siltumu, atbrīvojot mehānisko aizbīdni un tādējādi atverot ķēdes pārtraucēja kontaktus. Tajā pašā laikā elektromagnēts arī ģenerēs sūkšanu pārmērīgas strāvas dēļ, izraisot uzbrucēju darbību un nogrieztu ķēdi.

Priekšrocības un lietojumprogrammas

Priekšrocības: Miniatūrā ķēdes pārtraucējam ir maza izmēra, viegla svara, vieglas uzstādīšanas, ilga kalpošanas laika un augsta uzticamības priekšrocības. Tajā pašā laikā tai ir arī dažādas aizsardzības funkcijas, piemēram, aizsardzība pret pārslodzi, aizsardzība ar īssavienojumu, noplūdes aizsardzība utt., Kas var nodrošināt ķēdes drošu darbību.

Pieteikumi: Miniatūru ķēdes pārtraucēji tiek plaši izmantoti dzīvojamo, komerciālo un rūpniecisko jomā. Dzīvojamā apvidū to parasti izmanto kā aizsardzības elementu izplatīšanas kastē, lai aizsargātu mājas ķēžu drošību; Tirdzniecības un rūpniecības zonās to izmanto kā elektrisko iekārtu aizsardzības elementu, lai novērstu tādus negadījumus kā aprīkojuma bojājumi un ugunsgrēks, ko izraisa ķēdes kļūme.
