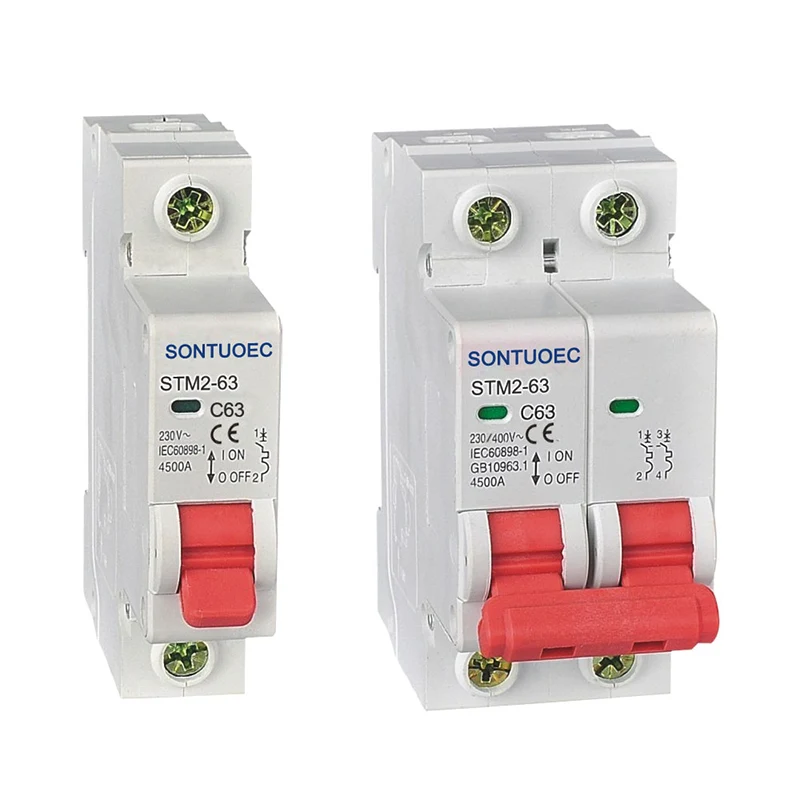

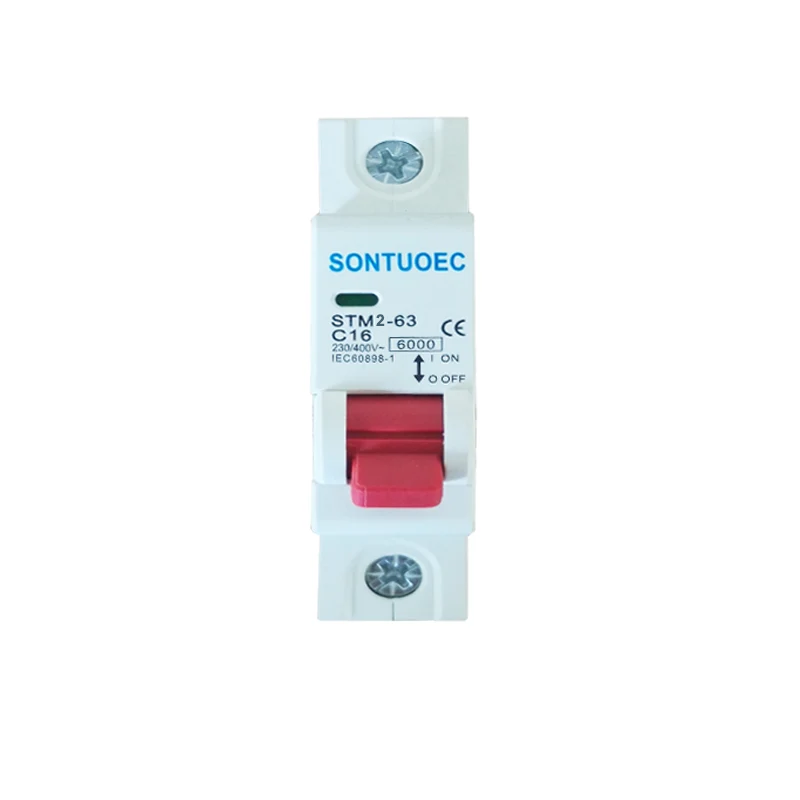

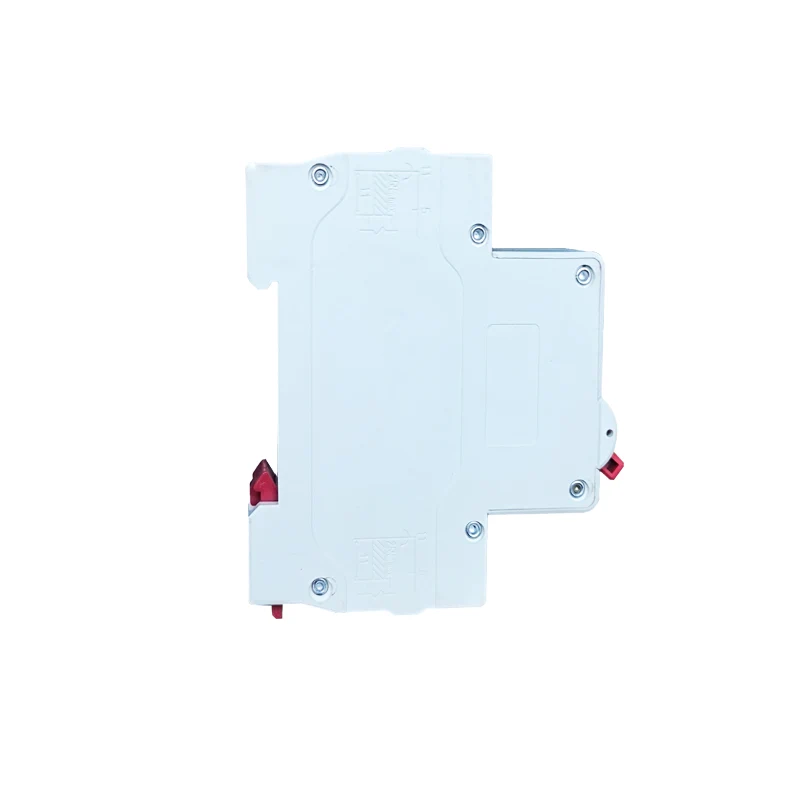

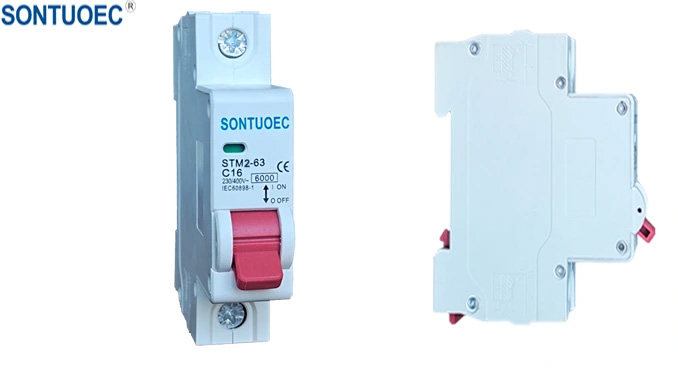

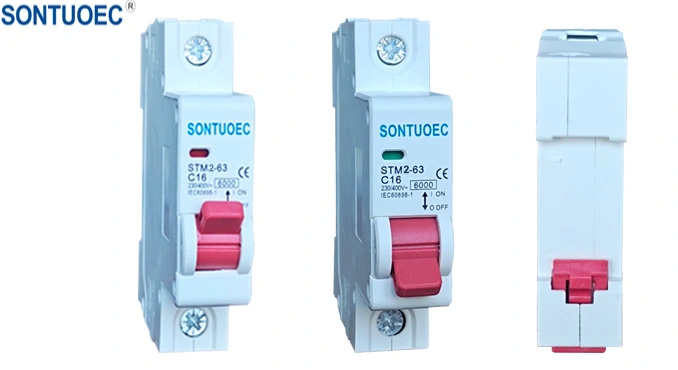

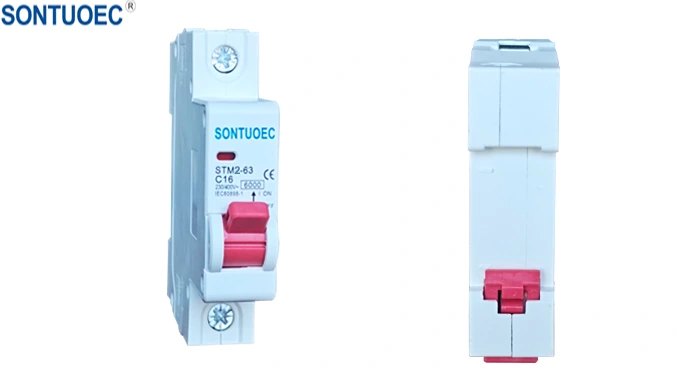

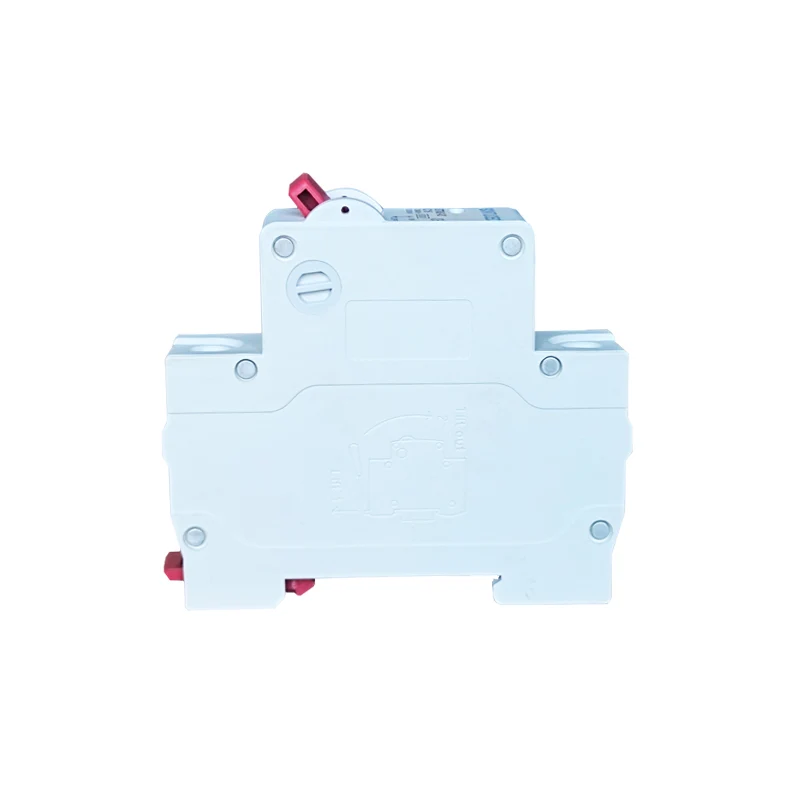

DIN sliedes tips MCB apvieno DIN sliedes standartizētu uzstādīšanu ar miniatūras ķēdes pārtraucēja ķēdes aizsardzības funkciju. To galvenokārt izmanto elektriskajās sistēmās, lai aizsargātu ķēdes un aprīkojumu, ātri nogriežot strāvu, ja ir patoloģiska situācija, piemēram, pārslodze vai īssavienojums. Tajā pašā laikā tas padara uzstādīšanas, nomaiņas un apkopes procesu ērtāku un standartizētāku tā DIN dzelzceļa montāžas metodes dēļ.
Veidot |
STM2-63 |
Standarta | IEC60898-1 |
Polis |

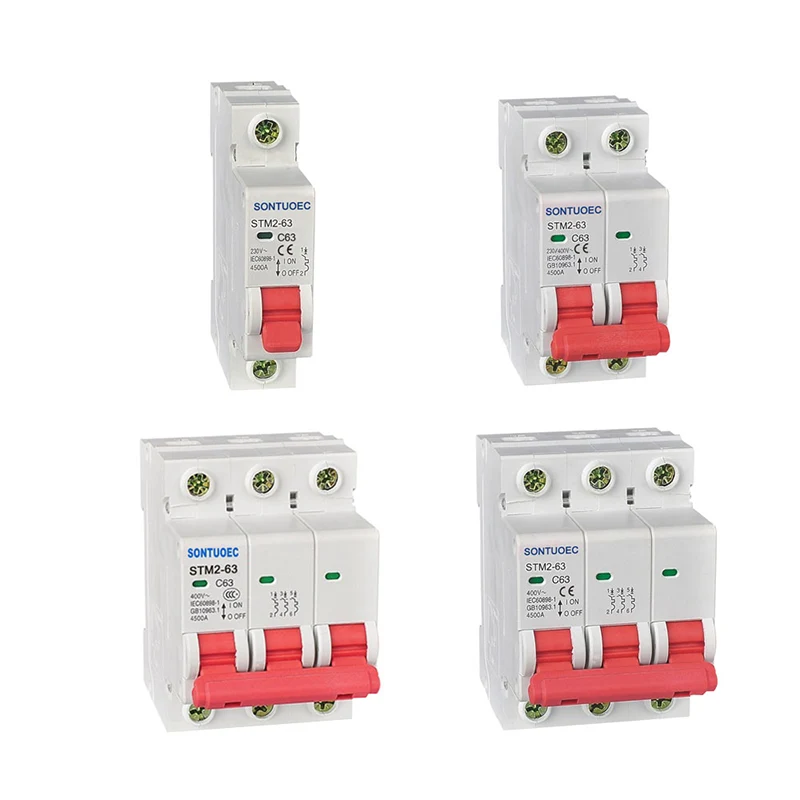

1p, 2p, 3p, 4p |
Novērtēta strāva (iekšā) |
1,2,4,610,16,20,25,32,40,50,63a |
Nominālais spriegums (UN) |
AC230 (240)/400 (415) V |
Pārrāvuma spēja | 3Ka, 4ka, 5ka, 6ka |
Nominālā frekvence |
50/60Hz |
Paklupšanas līkne |
B, C, D |
Magnētiskās izlaidumi |
B līkne: no 3 collām līdz 5 collas |
C līkne: starp 5 collām un 10 collas |
|
D līkne: no 10 collām līdz 14 collām |
|
Elektromehāniskā izturība |
vairāk nekā 6000 ciklu |
DIN sliede ir standarta metāla sliedes veids, ko plaši izmanto aprīkojuma un rūpnieciskās vadības aprīkojuma montāžas montāžas un rūpniecības vadības iekārtās. DIN apzīmē “Deutsche Institut für Normung” un ir universāli savstarpēji aizstājams, ļaujot saderību un savstarpēji aizstājamību starp dažādu ražotāju komponentiem. Viens no izplatītiem DIN sliedēm ir TS35 DIN sliede, kas ir piemērota elektrisko rūpniecisko vadības produktu un komponentu montāžai, piemēram, ķēdes pārtraucējiem, motoriskajiem kontrolieriem utt.
Standartizēta uzstādīšana: DIN Rail Type MCB izmanto DIN dzelzceļa montāžas metodi, kas padara uzstādīšanas procesu standartizētāku un ērtāku. Lietotājiem ir jāievieto tikai ķēdes pārtraucējs attiecīgajā stāvoklī uz sliedes, un uzstādīšanu var pabeigt bez sarežģītām elektroinstalācijas un nostiprināšanas darbībām.

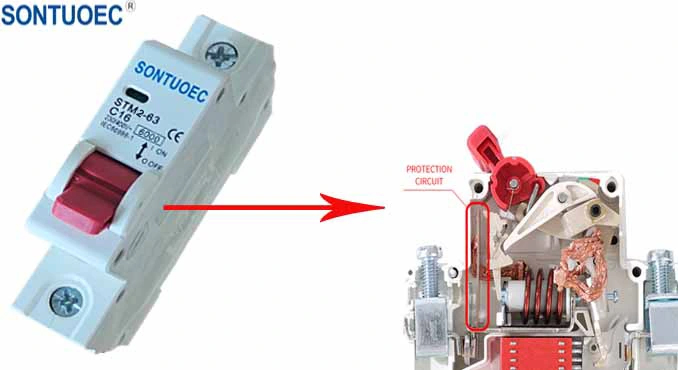

Aizsardzība pret shēmu: Din Rail Type MCB kā miniatūru ķēdes pārtraucējs ir aprīkots ar aizsardzību pret pārslodzi un īssavienojuma aizsardzību. Ja ķēdē ir pārslodze vai īssavienojums, tas var ātri nogriezt strāvu, neļaujot kļūmei paplašināties un aprīkojuma bojājumus.
Elastība: DIN dzelzceļa sistēma piedāvā plašu montāžas pozīciju un kosmosa iespēju klāstu, ļaujot Din Rail Type MCB pēc vajadzības elastīgi konfigurēt dažādās ķēdes vietās.
Apkopes vienkāršība: Pateicoties standartizētajai montāžai, Din Rail Type MCB aizstāšanas un apkopes process ir arī daudz vienkāršāks un ātrāks. Lietotājs vienkārši noņem kļūdaino ķēdes pārtraucēju no sliedes un ievieto jaunu.
