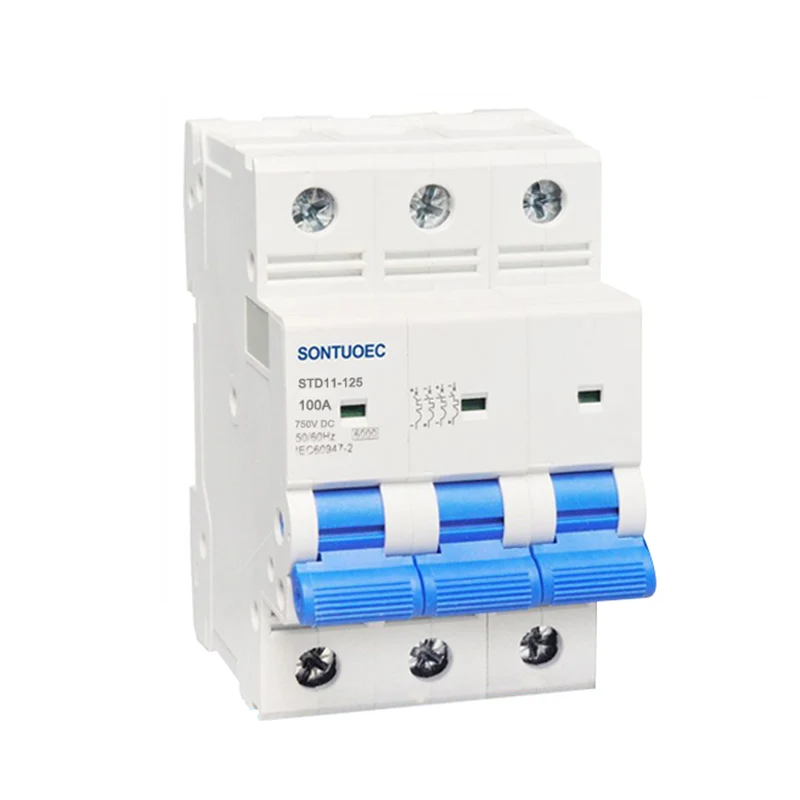

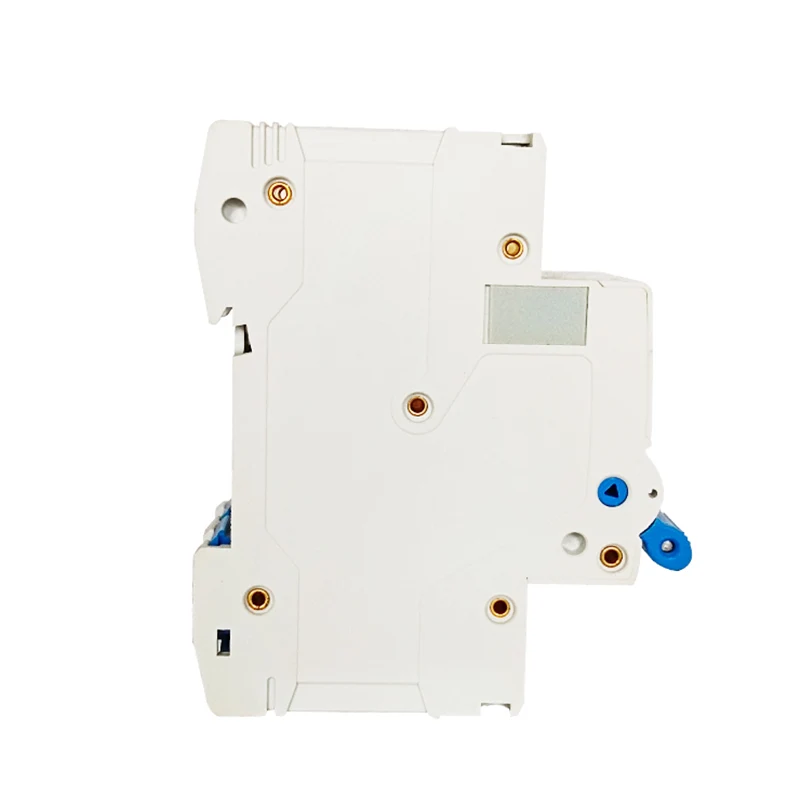

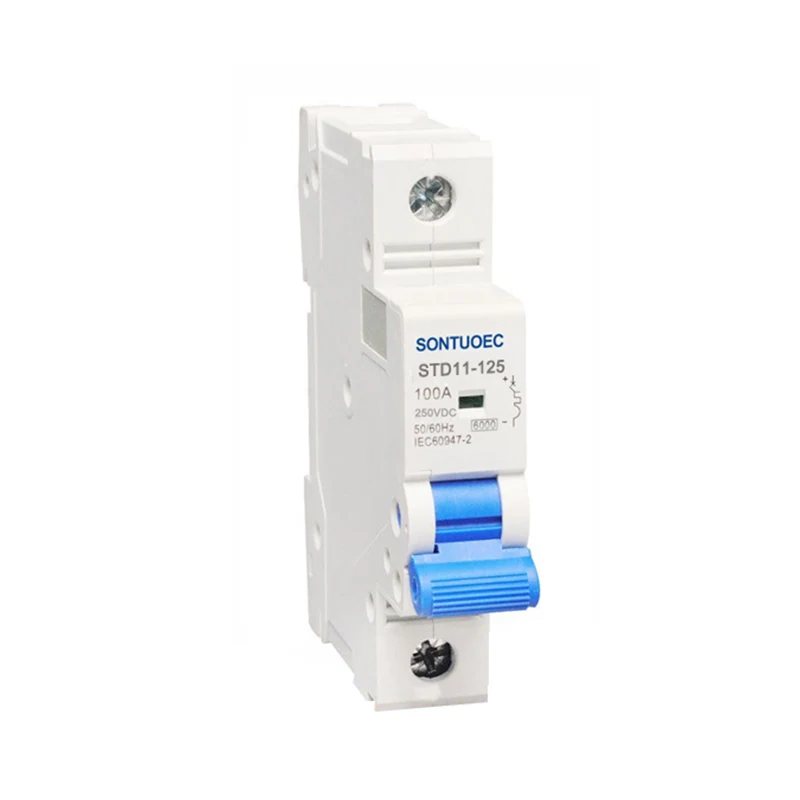

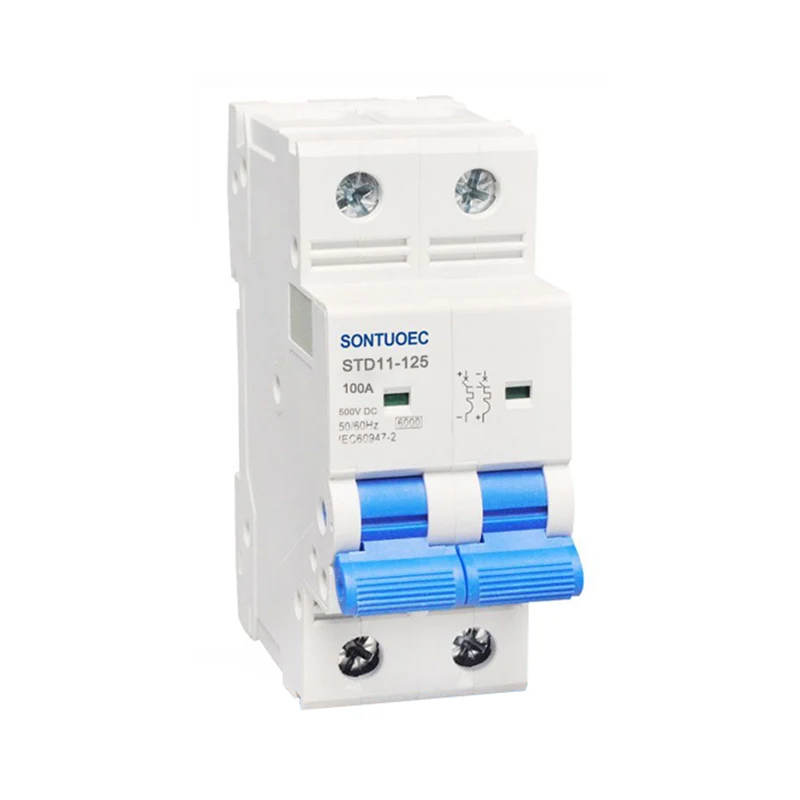

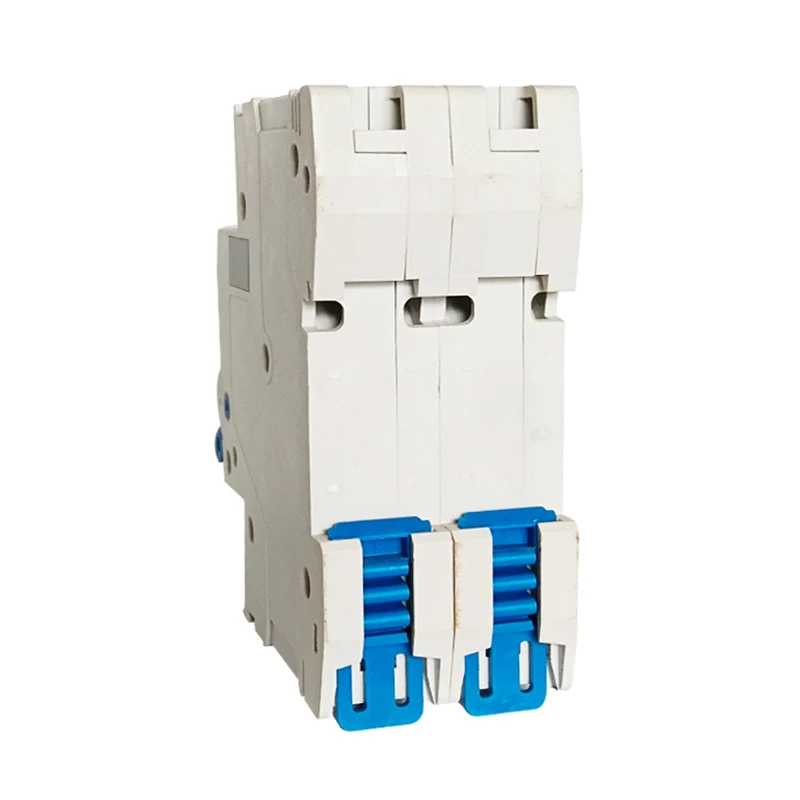

DC MCB miniatūru ķēdes pārtraucējs ir elektriskais slēdzis, kas īpaši paredzēts automātiskai darbībai DC shēmās. Tās galvenā funkcija ir aizsargāt automātiskās ierīces no pārslodzēm, īssavienojumiem un citām kļūmju apdraudējumiem, kā arī nodrošināt visas energosistēmas drošību. Kad strāva, kas plūst caur ķēdi, pārsniedz līdzstrāvas MCB vērtējumu vai kad ķēdē tiek noteikta noplūdes strāva, DC MCB automātiski atvienos ķēdi, tādējādi neļaujot ķēdei sabojāt pārslodzes, īssavienojuma vai noplūdes dēļ.
Veidot |

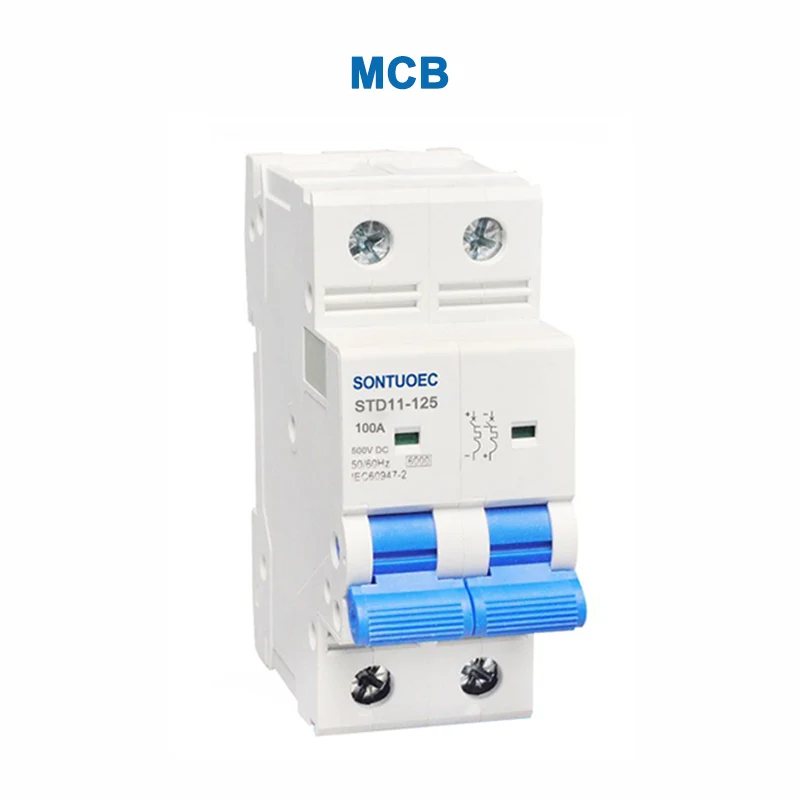

STD11-125 |
Standarta |
IEC60898-1 |
Polis |
1p, 2p, 3p, 4p |
Paklupšanas līkne |
B, C, D |
Nominālā īssavienojuma ietilpība (ICN) |
3Ka, 4.5Ka, 6Ka |
Novērtēta strāva (iekšā) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Nominālais spriegums (UE) |
DC 24,48,120,250,500,750,1000 |
Magnētiskās izlaidumi |
B līkne: no 3 collām līdz 5 collas C līkne: no 5 collām līdz 10 collām D līkne: no 10 collām līdz 14 collām |
Elektromehāniskā izturība |
vairāk nekā 6000 ciklu |
Darbības princips
DC MCB miniatūru ķēdes pārtraucēja darbības princips ir balstīts uz elektriskās strāvas termisko un elektromagnētisko iedarbību. Kad nepārtraukts pārslodzes strāva plūst caur DC MCB, tā iekšējais bimetāls tiek sildīts un novirzīts, saliekot, kas atbrīvo mehānisko aizbīdni un nogriež ķēdi. Turklāt īssavienojuma gadījumā pēkšņa strāvas pieaugums izraisa virzuli, kas saistīts ar DC MCB uzbrucēja spoli vai solenoīdu, lai elektromehāniski izspiestu, kas izraisa ceļojuma mehānismu, lai nogrieztu ķēdi.
Īpaša loka dzēšanas un pašreizējā ierobežojošā sistēma: DC MCB pieņem īpašu loka dzēšanas un strāvas ierobežojošo sistēmu, kas spēj ātri sadalīt līdzstrāvas sadales sistēmas bojājuma strāvu un novērst loka veidošanos un izplatīšanos.
Augsta jutība un ātra reakcija: DC MCB var noteikt mazas noplūdes straumes un ļoti īsā laikā nogriezt ķēdi, nodrošinot tūlītēju aizsardzību.
Atkārtoti lietojami: Atšķirībā no parastajiem drošinātājiem, DC MCB var atiestatīt manuāli vai automātiski pēc brauciena, novēršot nepieciešamību pēc nomaiņas.
Pieejami vairāki pašreizējie vērtējumi: DC MCB ir pieejami dažādās strāvas reitinga specifikācijās.
Nepolarizēts un polarizēts: DC MCB tirgū galvenokārt tiek iedalīti polarizētā un nepolarizētā. Polarizētam DC MCB ir jāpievērš īpaša uzmanība strāvas virzienam, kad savienojat, savukārt nepolarizētie DC MCB var nodrošināt drošības aizsardzību neatkarīgi no strāvas plūsmas virziena.
DC MCB tiek plaši izmantoti, ja nepieciešama DC jaudas aizsardzība, piemēram, datu centri, fotoelektriskās enerģijas ražošanas sistēmas, enerģijas uzkrāšanas sistēmas un pāļi. Īpaši enerģijas uzglabāšanas tirgū, kur strāvas virziens bieži ir divvirzienu (uzlādes/izlādes režīms), ir jāizmanto nepolarizēts DC MCB.
