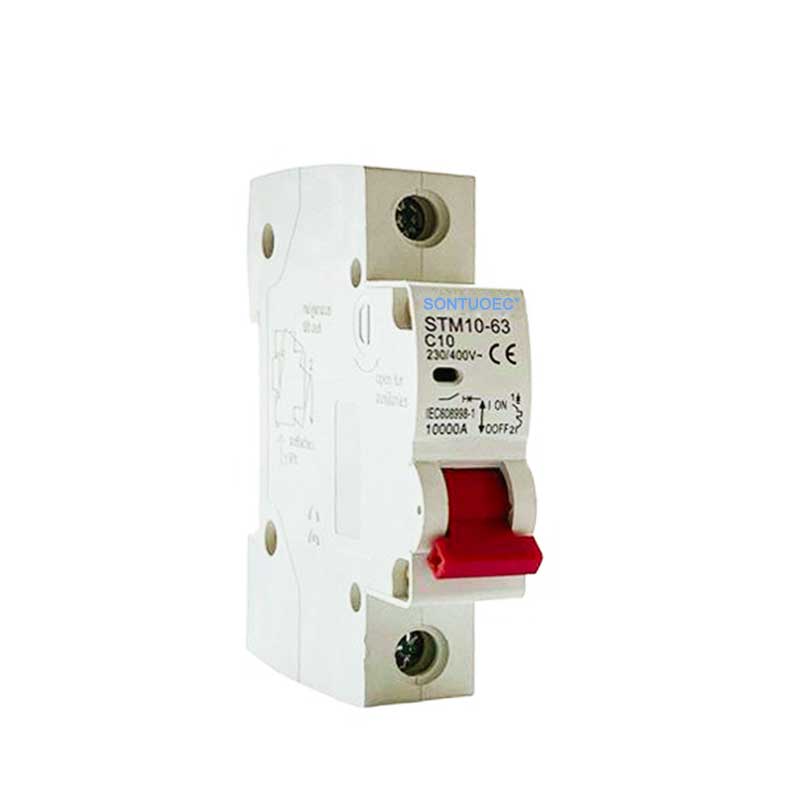

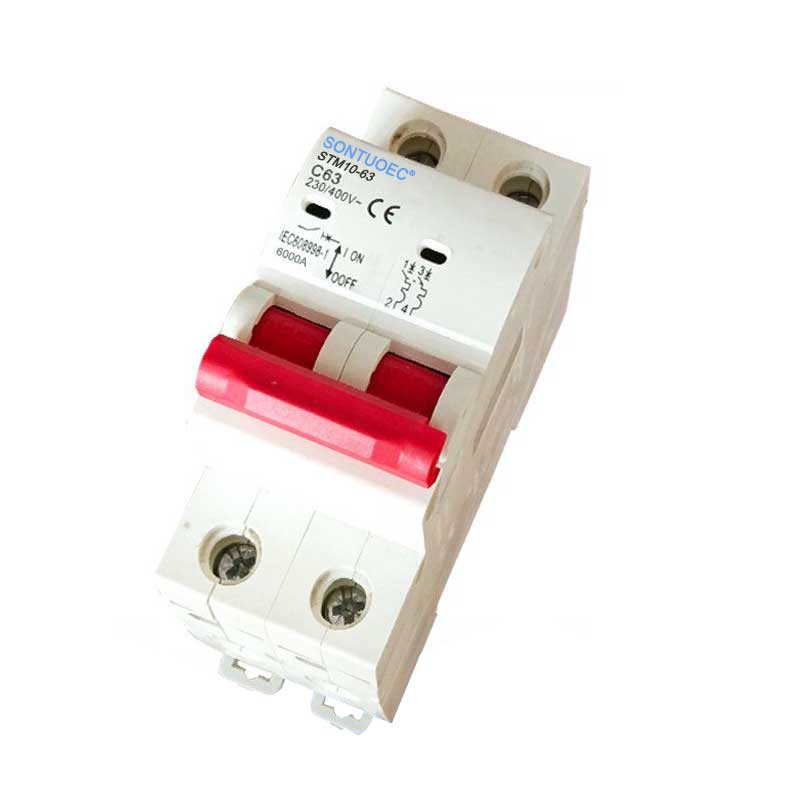

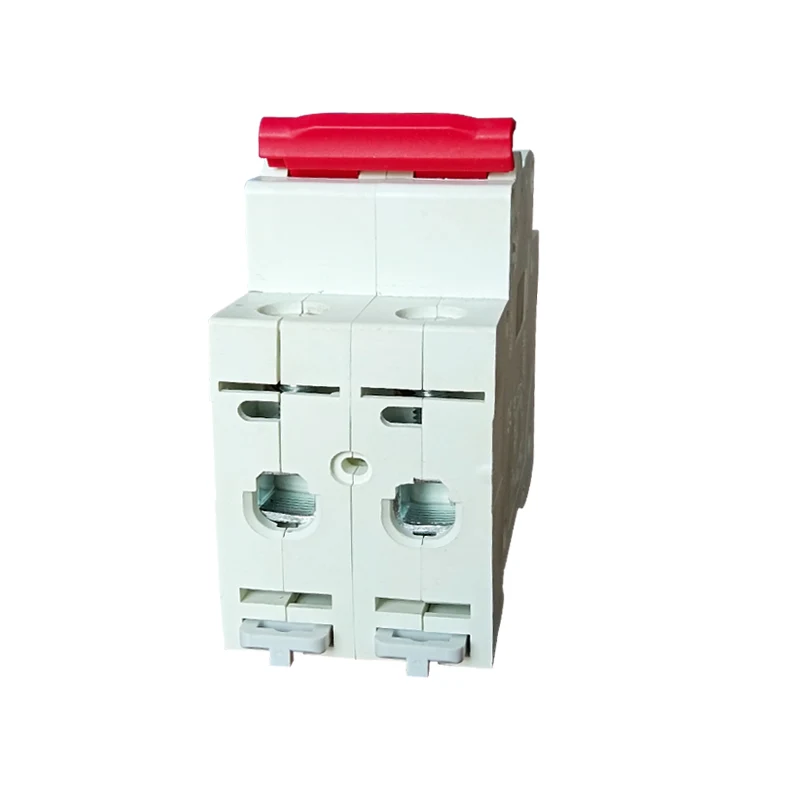

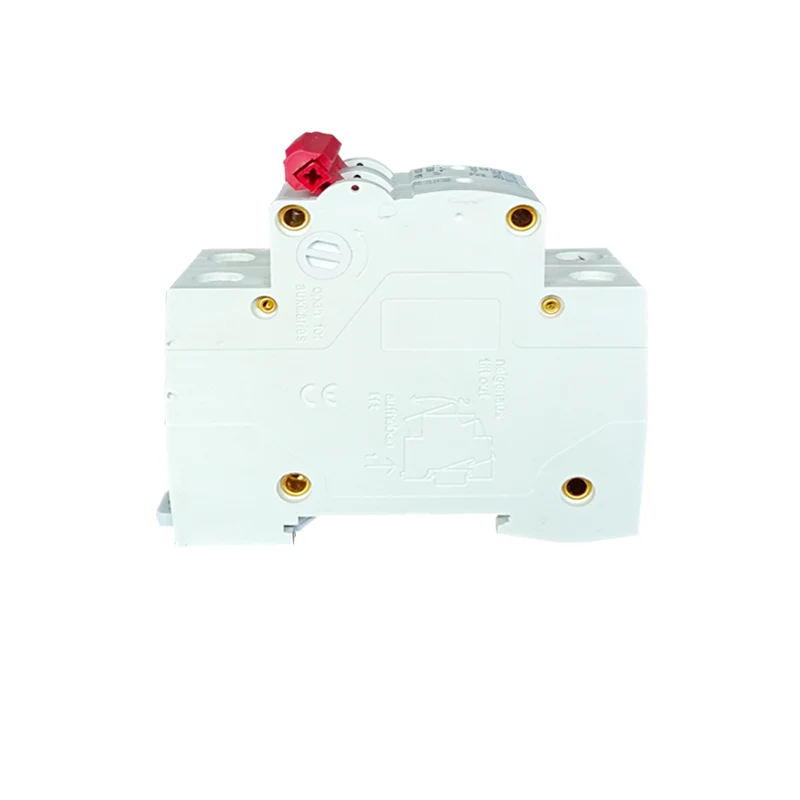

Curve D MCB miniatūru ķēdes pārtraucējs

Ievērojot vairākus starptautiskus drošības standartus un autoritatīvus sertifikātus, Curve D MCB miniatūru ķēdes pārtraucējs nodrošina uzticamu elektrisko sistēmu aizsardzību un to plaši izmanto dažādās lietojumprogrammās, kur nepieciešama augsta drošība un stabilitāte. Izvēloties un izmantojot līknes D MCB, ieteicams izvēlēties, pamatojoties uz īpašām elektriskās sistēmas prasībām un slodzes raksturlielumiem, un jāievēro attiecīgie instalācijas un apkopes kodi.

Modelis:STM10-63

Nosūtīt pieprasījumu

Produkta apraksts

Standarta		IEC/lv 60898-1
Elektrības funkcijas	Novērtēta strāva	A	1,2,4,610,16,20,25,32,40,50,63a
	Stabs	P	1p, 2p, 3p, 4p
	Nominālais spriegums UE	V	AC 230/400
	Izolācijas sprieguma UI	V	500
	Nominālā frekvence	Hz	50/60
	Nominālā laušanas spēja	A	3000, 4500, 6000
	Nomināls impulss iztur spriegumu (1.2/50) uimp	V	4000
	Dielektriskā testa spriegums pie Ind.Freq.For 1 min	KV	2
	Piesārņojuma grāds		2
	Termo-magnētiskās izdalīšanās raksturlielums		B, C, D
Mehānisks funkcijas	Elektriskā dzīve	t	4000
	Mehāniskā dzīve	t	10000
	Aizsardzības pakāpe		Ip20
	Atsauces temperatūra iestatīšanai termiskā elementa	ºC	30
	Apkārtējā temperatūra (ar ikdienas vidējo ≤35ºC)	ºC	-5 ~+40 (īpaša pieteikuma, lūdzu, skatiet temperatūras kompensācijas korekcija)
	Uzglabāšanas temperatūra	ºC	-25 ~+70
Uzstādīšana	Termināla savienojuma tips		Kabeļa/pin tipa kopne
	Termināla izmēra augšdaļa/apakšā kabelim	mm2	25
		Awg	18-3
	Termināla izmēra augšdaļa/apakšdaļa kopnes	mm2	25
		Awg	18-3
	Pievelciet griezes momentu	N*m	2
		In-lbs	18
	Montāža		uz din sliedes EN 60715 (35 mm), izmantojot ātru saspraudes ierīci
	Savienojums		No augšas un apakšas

Produkta īpašības

 Nominālā strāva un spriegums: līkne D MCB ir piemērotas plašam vērtīgu straumju diapazonam, piemēram, 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a utt., Kā arī nominālvērtības sprieguma diapazoniem, piemēram, 110v, 220v, 400 v utt., Un par 50/60Hz frekvencēm.

 Izņemšanas raksturlielumi: līknes D MCB ir īpaši piemēroti lielām induktīvām slodzēm un izplatīšanas sistēmām, kas rada lielas strāvas strāvas, piemēram, elektriskos aprīkojumus, kas ģenerē pulsētu straumju, mazu motoru utt. Tās momentānā strāvas strāva parasti ir 10–40 reizes lielāka par nominālo strāvu, kas nozīmē, ka tā var ātri nogriezt ķēdes un pasargāt aprīkojumu no bojājuma pēkšņas strāvas palielināšanās laikā.

 Īsas ķēdes aizsardzība: D-Curve MCB ir augsta īssavienojuma pārrāvuma spēja, piemēram, dažu produktu novērtētā 6KA īssavienojuma spējas, kas var droši aizsargāt ķēdes no īssavienojuma straumēm.

 Drošības standarti un sertifikāti: Šie produkti parasti atbilst vairākiem starptautiskiem drošības standartiem, piemēram, EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 utt., Un ir ieguvuši autoritatīvus sertifikātus, piemēram, CE, CB, CCC, TUV utt., Lai nodrošinātu, ka produkti ir droši un uzticami.

Curve D MCB Miniature Circuit Breaker
