Līkne C rcbo

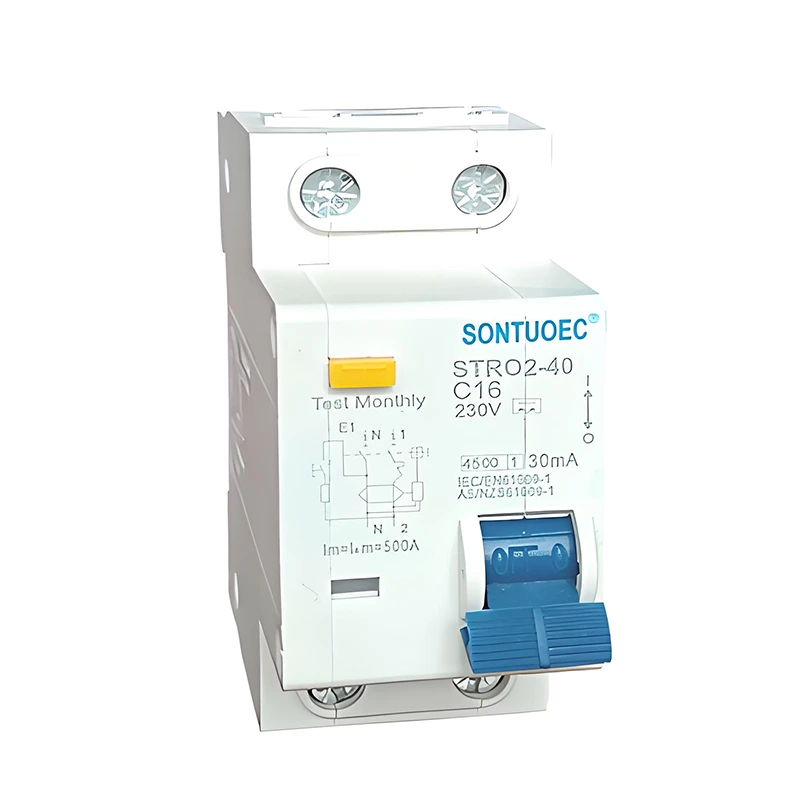

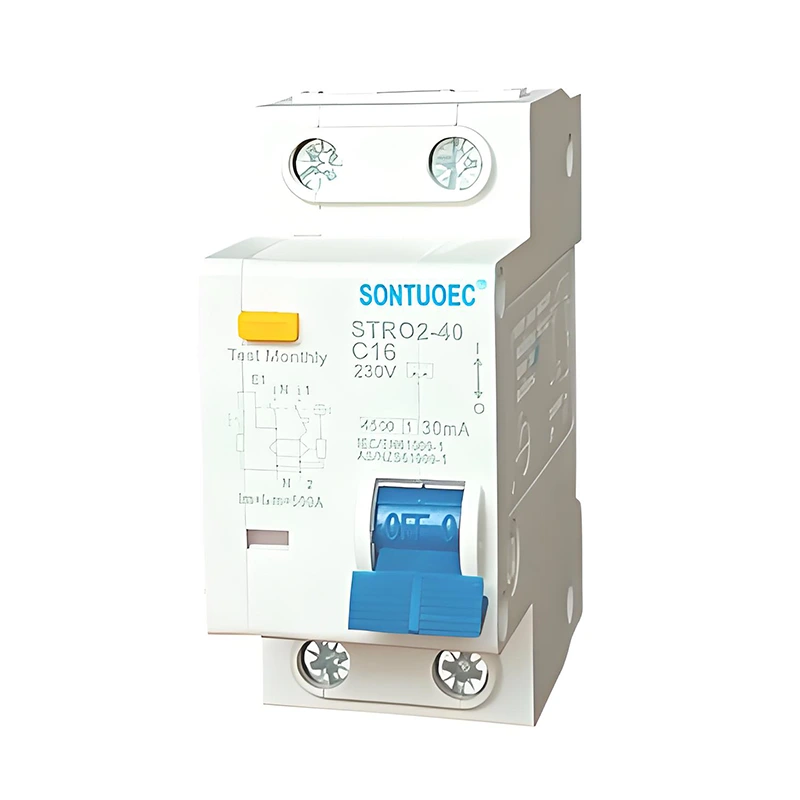

STR02-40 CEVE C RCBO galvenokārt izmanto AC50/60Hz divu polu 230 V vai četros polos 400 V shēmā, vērtējot strāvu līdz 6A-40A efektīvai pārslodzei un īssavienojuma aizsardzībai un retai līnijas nomaiņai parastā stāvoklī, kā arī automātiski, un nekavējoties tiek samazināta barošana, kad kāds cieš no elektriskās strāvas strāvas strāvas strāvas pārsniegumiem. Tas var efektīvi aizsargāt personīgo drošību un izvairīties no aprīkojuma zaudējumiem. Tas ir piemērots visa veida vietām, piemēram, rūpniecībai, tirdzniecībai, daudzstāvai un pilsoniskajai dzīvesvietai.

Modelis:STRO2-40

Nosūtīt pieprasījumu

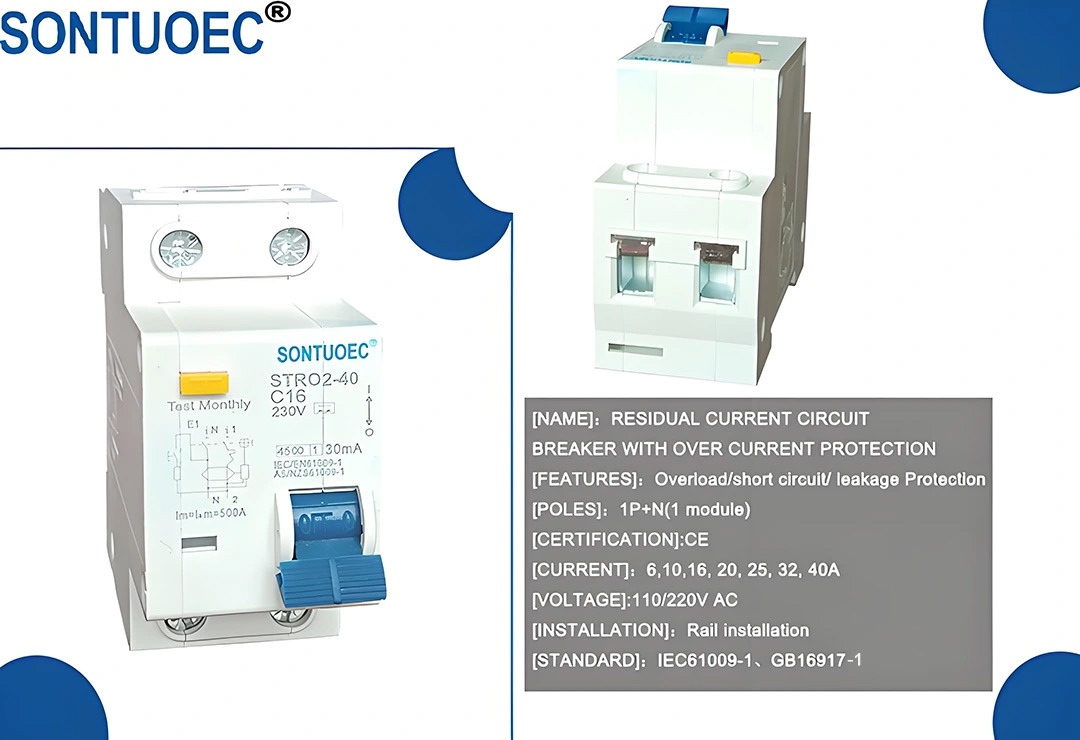

Produkta apraksts

Veidot	Elektroniskais tips
Standarts:	IEC 61009-1
Atlikušā pašreizējā rakstura	Un/un
Stabs nē	1p+n
Termo-magnetiv izlaišanas raksturlielums	B; C; D;
Novērtēta strāva (a)	6a, 10a, 16a, 25a, 32a, 40a
Nominālais spriegums (v)	220,230 240V
Nominēta atlikušā darbības strāva	10mA, 30mA, 100mA, 300mA, 500mA
Nominālā nosacītā atlikušā īssavienojums strāva	3Ka;
Elektromakaniskā izturība	vairāk nekā 4000 ciklu

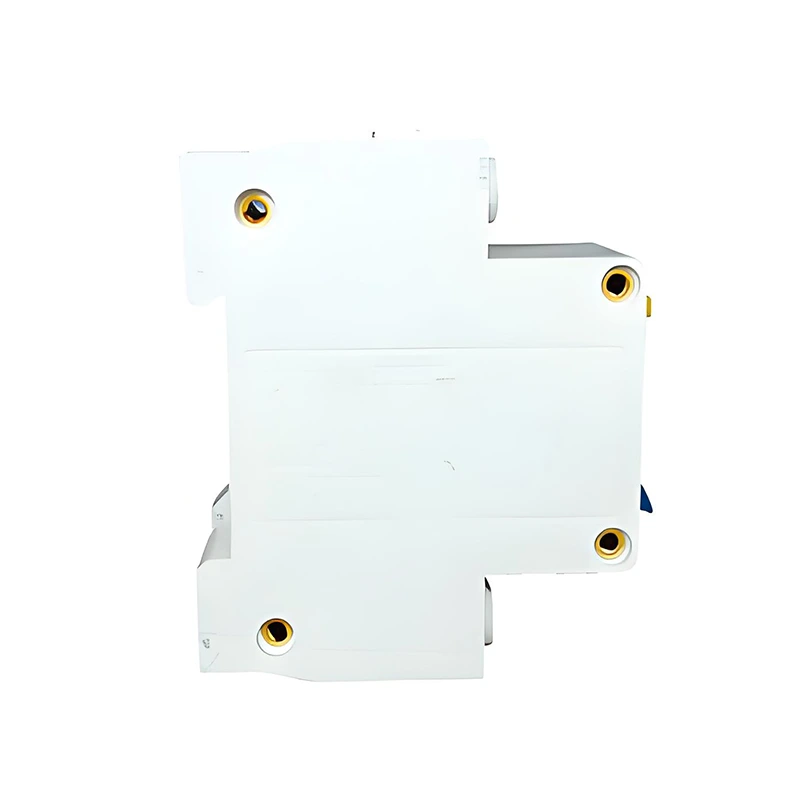

Produkts virs skata:

1. nodrošina aizsardzību pret Zemes kļūmi/noplūdes strāvu un izolācijas funkciju

2. Augstas īssavienojuma strāva izturas

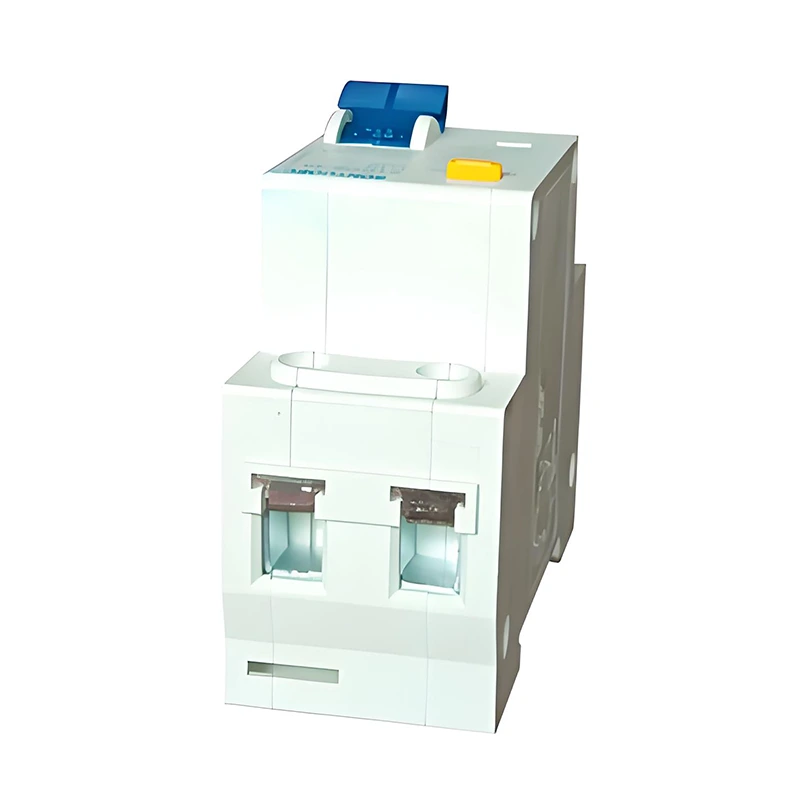

3. Izmantojams termināla un tapu/dakšas tipa kopnes savienojums

4. Aprīkots ar pirkstu aizsargātiem savienojuma spailēm

5.Automātiski atvienojiet ķēdi, kad rodas zemes bojājums/noplūdes strāva un pārsniedz nominālo jutīgumu

6. Nozares padeves un līnijas sprieguma neatkarīgais un bez ārējiem traucējumiem, sprieguma svārstībām.

Atvienotā līkne apraksta ķēdes pārtraucēja darbības raksturlielumus pārslodzes apstākļos. Tipa C atvienošanas līknes galvenokārt izmanto, lai aizsargātu apgaismojuma ķēdes un noteiktas slodzes, kas ir mazāk jutīgas pret momentānām pārslodzēm. To raksturo ilgs aizkavēts darbības laiks, kad pārslodzes strāva ir maza; Palielinoties pārslodzes strāvai, darbības laiks tiek pakāpeniski saīsināts. Šis dizains ir paredzēts, lai izvairītos no nepatiesas darbības pārejošas strāvas smailes dēļ slodzes startēšanas laikā un nodrošinātu, ka ķēžu var savlaicīgi atvienot ilgstošas pārslodzes laikā.

Galvenās funkcijas un funkcijas

Atlikušās strāvas aizsardzība: līkne C rcbo spēj noteikt un nogriezt atlikušo strāvu, ko izraisa cilvēku elektrības trieciens vai aprīkojuma noplūde, tādējādi novēršot elektrisko trieciena negadījumus un elektriskos ugunsgrēkus.

Aizsardzība pret pārslodzi: kad strāva ķēdē pārsniedz RCBO nominālo strāvu, tā var noteikt ķēdi noteiktā laika posmā, lai novērstu ķēdes vai uguns negadījumu bojājumus pārslodzes dēļ. C tipa noņemšanas līkne nodrošina, ka šī aizsardzība tiek aktivizēta attiecīgajā laikā.

Aizsardzība ar īssavienojumu: īssavienojuma gadījumā ķēdes gadījumā līkne C rcbo spēj ātri rīkoties, lai nogrieztu īssavienojuma strāvu un aizsargātu ķēdi un aprīkojumu. Augstā pārrāvuma spēja: RCBO lielā pārrāvuma ietilpība tai ļauj ātri nogriezt ķēdes un ar augstu īslaicīgu izveidi, kas ir paredzēta. taupīšana.
