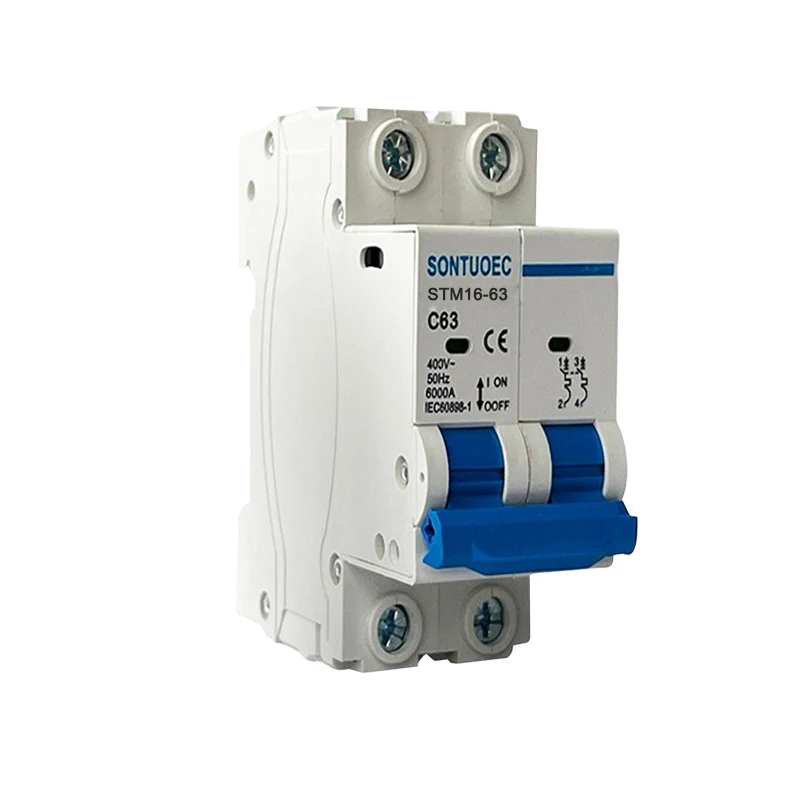

Curve C MCB miniatūru ķēdes pārtraucējs

Curve C MCB miniatūru ķēdes pārtraucējs ir miniatūras ķēdes pārtraucējs, ko plaši izmanto tādās vietās kā rezidences, komerciālās ēkas un rūpniecības telpas, īpaši ķēdēs, kur ir nepieciešami C līknes izdalīšanās īpašības, lai aizsargātu elektrisko aprīkojumu un personīgo drošību.

Modelis:STM16-63

Nosūtīt pieprasījumu

Produkta apraksts

Veidot	STM16-63
Standarta	IEC60898-1
Polis	1p, 2p, 3p, 4p
Īssavienojuma pārrāvuma spēja	3Ka, 4.5Ka, 6Ka
Novērtēts Strāva (iekšā)	1,2,4,610,16,20,25,32,40,50,63a
Novērtēts Spriegums (un)	AC230 (240)/400 (415) V
Novērtēts Biežums	50/60Hz
Paklupšanas līkne	B, C, D
Magnētisks izlaidums	Bārts līkne: no 3 collām līdz 5 collas
	C līkne: starp 5 collām līdz 10 collām
	D līkne: no 10 collām līdz 14 collām
Elektromehānisks izturība	pāri 6000 ciklu

Funkcijas un priekšrocības

 Neliels izmērs un viegls svars: Curve C MCB miniatūru ķēdes pārtraucējam ir kompakts dizains, lai ērti uzstādītu un taupītu vietu.

 Uzticama darbība: Izmantojot precīzu atbrīvošanas līkni un uzticamu elektromagnētisko atbrīvošanas ierīci, tā var ātri nogriezt kļūdaino ķēdi un novērst elektrisko iekārtu bojājumus.

 Vairākas aizsardzības funkcijas: Papildus īssavienojuma aizsardzībai tai ir arī pārslodzes aizsardzība un pārmērīga sprieguma aizsardzības funkcijas, kas visaptveroši aizsargā ķēžu drošību.

 Spēcīga pielietojamība: līknes C tipa atbrīvošanas līkne ir piemērojama lielākajai daļai parasto slodzes, piemēram, apgaismojumu, kontaktligzdas utt., Kas var apmierināt dažādu ķēžu vajadzības.

Darbības princips

Curve C MCB darbības princips galvenokārt balstās uz strāvas uzraudzību un atvienojošā mehānisma darbību. Kad strāva ķēdē pārsniedz iestatīto vērtību, elektromagnētiskās izdalīšanās mehānisms ātri darbosies, lai nogrieztu ķēdi. Tajā pašā laikā termiskā izdalīšanās sakarst arī strāvas pārslodzes laikā, saliekot bimetālu un virzot brīvās atbrīvošanas mehānismu, lai tā darbotos, tādējādi nogriežot ķēdi. Līknes C tipa atbrīvošanas līkne nozīmē, ka pārslodzes apstākļos ķēdes pārtraucējam ir lēnāks atbrīvošanas ātrums, lai pielāgotos dažu slodzes īslaicīgai pārslodzes prasībām.

Atlases un uzstādīšanas piesardzības pasākumi

Saskaņā ar strāvas slodzes reitingu: Iegādājoties Curve C MCB, ir jāpārliecinās, ka ķēdes pārtraucēja pašreizējais vērtējums atbilst ķēdes slodzei, lai izvairītos no pārslogotas lietošanas, kas varētu izraisīt aprīkojuma bojājumus vai izraisīt patoloģisku atvienojumu.

Darbības īpašību atlase: Curve C noņemšanas līknes ir piemērotas lielākajai daļai parasto slodzes, bet precīza izvēle būs jānosaka pēc ķēdes piemērošanas prasībām.

Instalācijas vieta: MCB jāinstalē izplatīšanas vai slēdža lodziņā, lai nodrošinātu ķēdes drošību un uzticamību. Tajā pašā laikā tas jāuzstāda vietā, kur to ir viegli izmantot un uzraudzīt, lai darbības traucējumos varētu veikt savlaicīgus pasākumus.

Regulāra pārbaude un uzturēšana: lai nodrošinātu pareizu Curve C MCB darbību, tā regulāri jāpārbauda un jāuztur. Tas ietver pārbaudi, vai ķēdes pārtraucēja kontakti ir labā stāvoklī, ka atvienošanas mehānisms ir elastīgs utt.
