Līkne B rcbo

Burve B RCBO attiecas uz atlikušās strāvas ķēdes pārtraucēju (RCBO) ar pārmērīgu strāvas aizsardzību, kurai ir B tipa noņemšanas līkne.rcbo apvieno atlikušās strāvas aizsardzības (RCD) un pārslodzes un īssavienojuma aizsardzības (MCB) funkcijas un vienlaikus spēj nodrošināt vairākas aizsardzības ierīces.

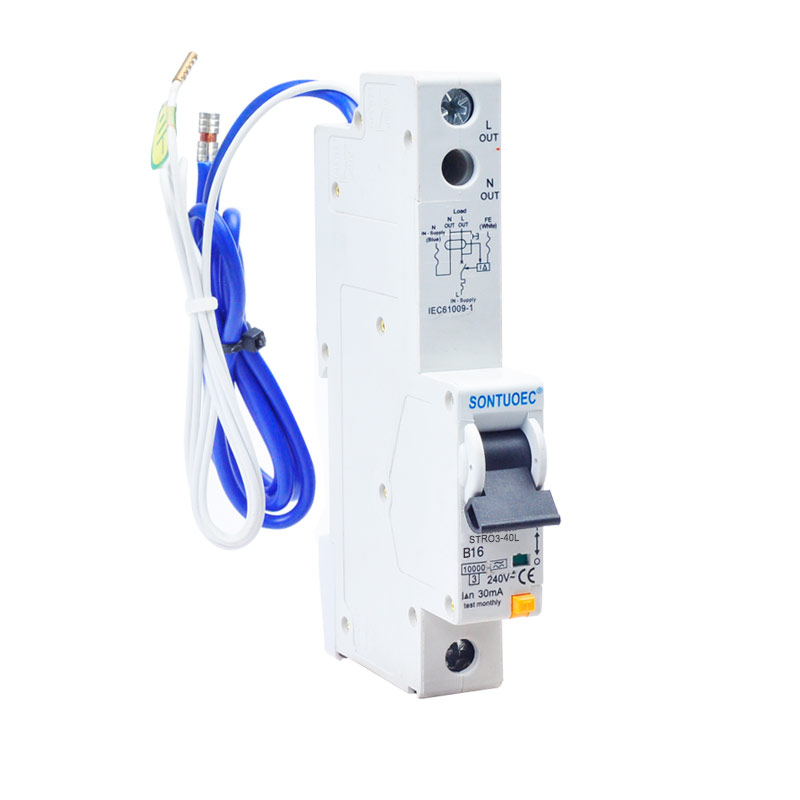

Modelis:STEC10-40L

Nosūtīt pieprasījumu

Produkta apraksts
Standarts: IEC 61009-1

Novērtēta strāva

6a 10a 16a 20a 25a 32a 40a

Stabs

1p+n

Nominālais spriegums UE

110/220,120V

Nominālā laušanas spēja

4500a, 6000a

Novērtēta darbības strāva (In)

10 30 100 300mA

Termo-magnētiskā izdalīšanās raksturīgs

B C C D

Novērtēts impulss iztur spriegums (1,2/50) uimp

6kV

Dielektriskā testa spriegums AT un Ind. Freq.For 1 min

2kV

Piesārņojuma grāds

2

Aizsardzības pakāpe

Ip20

Elektriskā dzīve

8000

Mehāniskā dzīve

10000

Kombinācija ar aksesuāriem

Papildu, trauksme, šunta izlaišana, Zem sprieguma izdalīšanās

Apstākļa temperatūra

-5 ° C ~+40 ° C

Apliecība

Cekuls

Garantēt

2 gadi


B tipa paklupšanas līkne

Atbrīvošanas līkne ir līkne, kas apraksta ķēdes pārtraucēja darbības īpašības pārslodzes vai īssavienojuma apstākļos. Tipa B izdalīšanās līkne galvenokārt tiek izmantota slodzēm, kas nav jutīgas pret momentānām pārslodzēm, bet jutīga pret ilgstošu pārslodzi, piemēram, kvēlspuldzēm, pretestības sildītājiem utt. To raksturo ilgāks izdalīšanās laiks zemākas vērtības un augstākas izlaišanas laiks. To raksturo ilgāks atbrīvošanas laiks pie zemākām strāvas vērtībām un īsāks atbrīvošanas laiks pie augstākām strāvas vērtībām. Šis raksturlielums padara B tipa rcbos īpaši piemērotus ķēdēm, kurām nepieciešama šādu kravu aizsardzība.


Galvenās funkcijas un funkcijas

Atlikušās strāvas aizsardzība: Kad atlikušā strāva (t.i., noplūdes strāva) ķēdē sasniedz iepriekš iestatīto vērtību, RCBO spēj ātri rīkoties, lai nogrieztu ķēdi, tādējādi novēršot elektrības negadījumus un elektriskos ugunsgrēkus.

Aizsardzība pret pārslodzi: kad strāva ķēdē pārsniedz RCBO nominālo strāvu, tā spēj noteikt ķēdi noteiktā laika posmā, tādējādi novēršot ķēdes vai uguns negadījumu bojājumus, ko izraisa pārslodze.

Aizsardzība ar īssavienojumu: kad ķēdē notiek īssavienojums, RCBO var ātri rīkoties, lai nogrieztu īssavienojuma strāvu un aizsargātu ķēdes un aprīkojuma drošību.

B tipa izdalīšanās raksturlielumi: Kā minēts iepriekš, B-Type RCBO ir īpaši piemēroti slodzēm, kas nav jutīgas pret momentānām pārslodzēm, bet gan jutīgas pret ilgstošu pārslodzi.


Lietojumprogrammu scenāriji

Līknes B rcbos plaši izmanto vietās, kur ir vajadzīgas dažādas ķēžu aizsardzības funkcijas, it īpaši tām shēmām, kurās tiek izmantotas kravas ar īpašām prasībām pārslodzes raksturlielumiem. Piemērs:


Dzīvojamās un komerciālās ēkas: Izmanto, lai aizsargātu apgaismojuma shēmas, kontaktligzdas ķēdes utt., Lai nodrošinātu personīgo drošību un aprīkojuma drošību.

Rūpnieciskās vietas: lai aizsargātu dažādas rūpniecības aprīkojuma, piemēram, pretestības sildītājus, kvēlspuldzes utt., Lai novērstu aprīkojuma bojājumus vai uguns negadījumus, ko izraisa pārslodze vai noplūde.

Lauksaimniecība un dārzkopība: izmanto lauksaimniecības aprīkojuma, piemēram, siltumnīcu, apūdeņošanas sistēmu utt., Aizsardzībai, lai nodrošinātu parasto aprīkojuma darbību un personāla drošību.


Piesardzības pasākumi un uzturēšana

Pareiza novērtētās strāvas izvēle: Izvēloties līkni B RCBO, atbilstošā novērtētā strāvas vērtība jāizvēlas, pamatojoties uz slodzes nominālo strāvu un īpašībām.

Periodiska pārbaude un uzturēšana: Periodiski pārbaudiet un uzturiet RCBO, lai pārliecinātos, ka tā darbojas droši, ir droši vadīta un bez bojājumiem vai korozijas.

Izvairieties no nepatiesas darbības: instalējot un lietojot, jārūpējas, lai izvairītos no RCBO instalēšanas vidē, kas ir jutīga pret traucējumiem, lai novērstu tā nepatiesu darbību.

Savlaicīga kļūdu apstrāde: ja RCBO neizdodas vai darbojas, jāidentificē iemesls un jāveic traucējummeklēšana savlaicīgi, lai nodrošinātu ķēdes drošu darbību.
