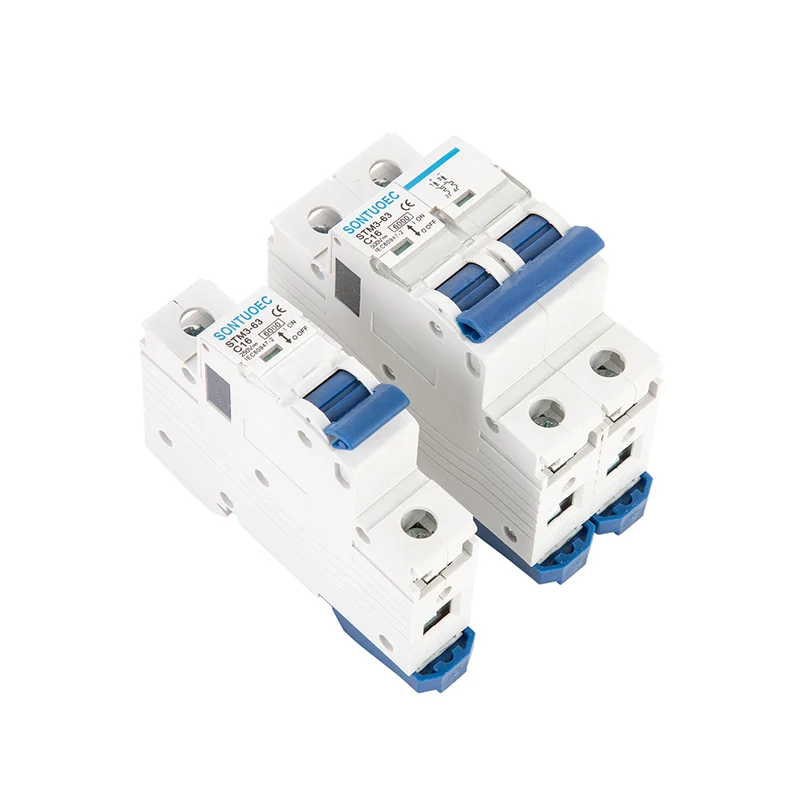

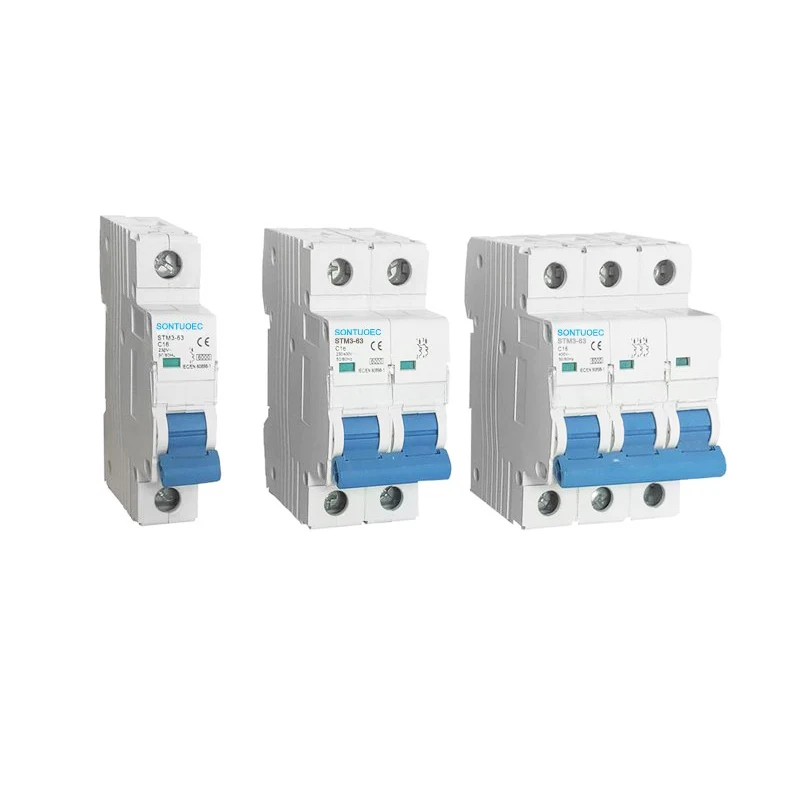

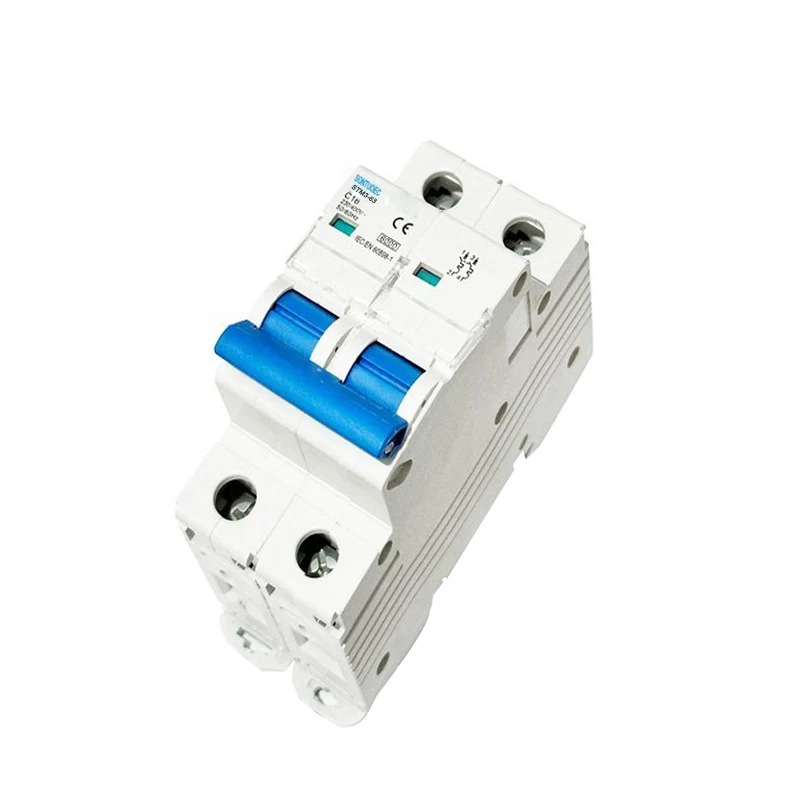

Līknes B MCB miniatūru ķēdes pārtraucēji ir mazi, viegli uzstādāmi un darbināmi elektriskās komutācijas ierīces, kuras izmanto, lai aizsargātu ķēdes pret tādām kļūdām kā pārslodzes un īssavienojums. Tie ir piemēroti ķēdēm, kurām nepieciešama mērena aizsardzība.
Veidot |
STM3-63 |
Smilšturis | IEC60898-1 |
Polis |
1p, 2p, 3p, 4p |
Īssavienojuma pārrāvuma spēja |
3Ka, 4.5Ka, 6Ka |
Novērtēts Strāva (iekšā) |
1,2,4,610,16,20,25,32,40,50,63a |
Novērtēts Spriegums (un) |
AC230 (240)/400 (415) V |
Novērtēts Biežums |
50/60Hz |
Paklupšanas līkne |
B, C, D |
Magnētisks izlaidums |
Bārts līkne: no 3 collām līdz 5 collas |
C līkne: no 5 collām līdz 10 collām |
|
D līkne: no 10 collām līdz 14 collām |
|
Elektromehānisks izturība |
pāri 6000 ciklu |
Aizsardzība pret pārslodzi: kad strāva ķēdē pārsniedz MCB vērtīgo vērtību un ilgst noteiktu laiku, MCB automātiski atvienos ķēdi, lai novērstu vadu un elektrisko ierīču bojājumu pārslodzes dēļ.
Īsas ķēdes aizsardzība: īssavienojuma gadījumā strāva dramatiski palielināsies, un MCB ātri noteiks un atvienos ķēdi, lai novērstu nopietnus negadījumus, piemēram, uguni.
Līknes B MCB miniatūru ķēdes pārtraucējs ir piemērots AC 50/60Hz, nominālajam spriegumam 230/400 V, nominālā strāvai līdz 63A, un to var izmantot, lai aizsargātu šīs ķēdes no pārslodzes un īssavienojuma bojājumiem.
Tas ir piemērots arī līnijas pārslēgšanas retai darbībai, piemēram, apgaismojuma, kontaktligzdas un citu ķēžu kontrolei.
Atlase: Izvēloties līkni B MCB, ir jānosaka atbilstošais modelis un specifikācija, pamatojoties uz ķēdes nominālo strāvu un nominālo spriegumu, kā arī nepieciešamajiem aizsardzības raksturlielumiem.
Instalēšana: MCB jāuzstāda saskaņā ar attiecīgajiem elektriskās drošības kodiem, lai pārliecinātos, ka tas ir viegli pieejams un viegli darbināms. Instalējot, ir jāuzmanās arī, lai nodrošinātu, ka elektroinstalācija ir pareiza un droši pievilkta, lai izvairītos no darbības traucējumiem, ko izraisa slikts vai vaļīgs kontakts.
